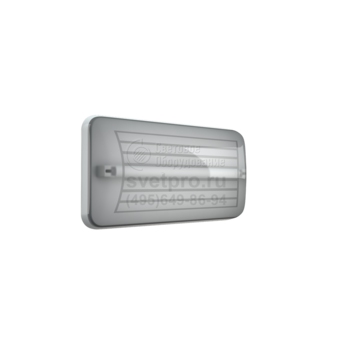

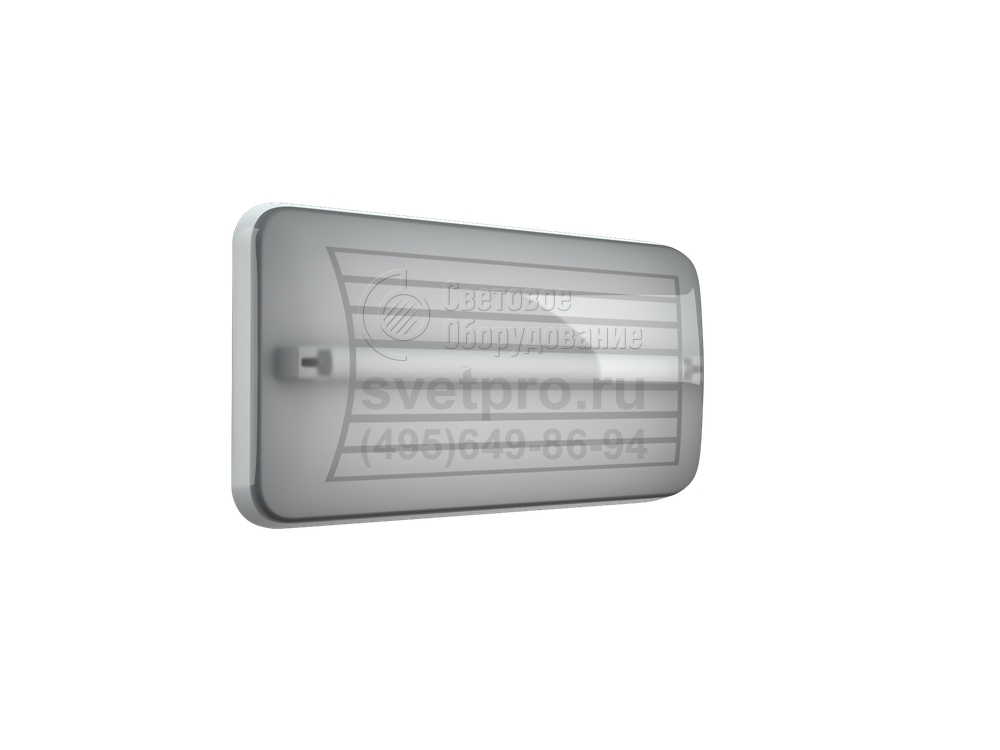

MARS Световые указатели серии MARS
Область применения: |
|
Назначение: |
|
Мощность: | 2,1-11,4 Вт |
Источник света: | Люминесцентная лампа (ЛЛ), Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | G5 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | II |
Класс защиты IP: | IP22 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | MARS |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Область применения модели MARS распространяется на места работы и отдыха людей: предприятия, торговые центры, рестораны, гостиницы, спортивные комплексы.
Применяется накладной или встраиваемый способ установки на стену или потолок. В перечень аксессуаров входят фиксирующие клипсы.
В модельный ряд входят изделия, потребляющие от 2,4 до 11,4 Вт электроэнергии. Приоритет при выборе можно поставить на режим работы: непостоянный, постоянный, комбинированный. В централизованную сеть, предназначенную для аварийного освещения, включаются указатели, не комплектуемые аккумуляторной батареей. В основной осветительной сети эксплуатируются модификации с АКБ, управляемые и контролируемые устройством TELEMANDO. Существуют изделия для комбинированного режима. Количество никель кадмиевых батарей (1 или 2) влияет на продолжительность аварийного цикла: 1, 2, 3 часа.
Пиктограммы, соответствующие назначению светового указателя MARS, предложены в виде аксессуара. Готовность изделия к работе прослеживается по индикации, выведенной на панель. Поликарбонатные конструктивные части устойчивы к возгоранию. Степень конструктивной защиты – IP22.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ЭМС по ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
Комплект поставки
Светильник (с лампой), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Устанавливаются на стену/потолок или встраиваются в стену/потолок с помощью клипс ST 21. Аксессуары (ST 21, ST 25) комплектуются отдельно.
Конструкция
Корпус светильника изготовлен из поликарбоната. На панель корпуса выведен светодиодный индикатор определения работоспособности светильника. Контроль и управление аварийным освещением осуществляется с помощью устройства TELEMANDO. АКБ входят в комплект поставки.
Параметры
Аккумулятор NiCd | RB 2,4 V 1,5 A*h |
Вес | 0,4; 0,7; 0,8 кг |
Температурный режим | от +0 до +40 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
EMC | Да |
Ударопрочность | IK02/0,2 Дж |

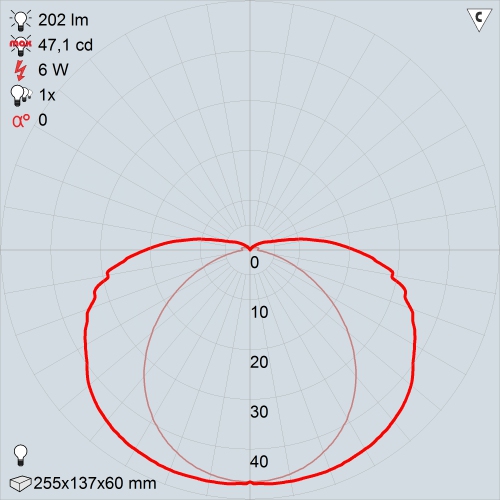

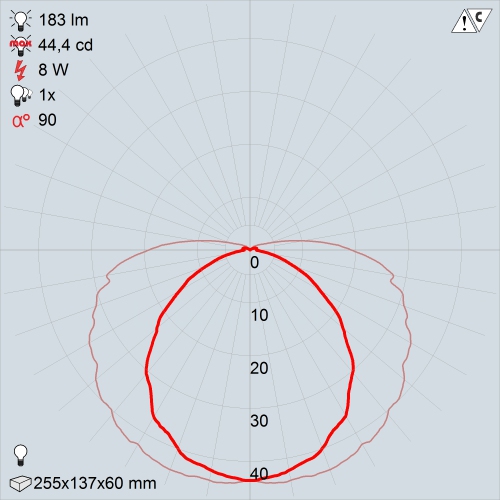

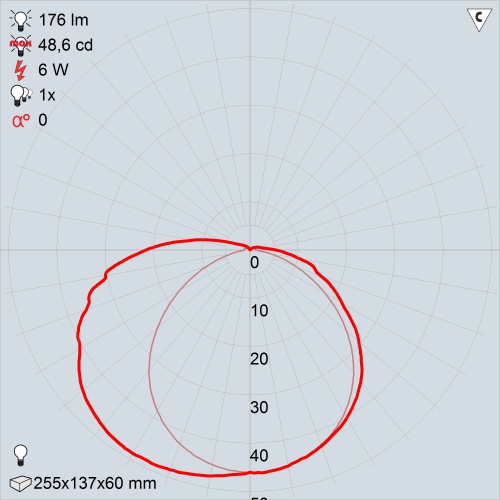

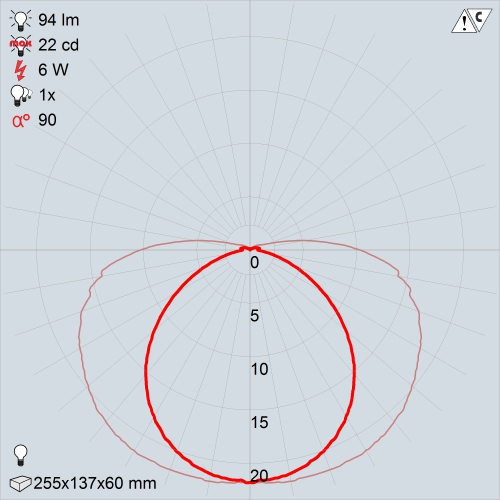

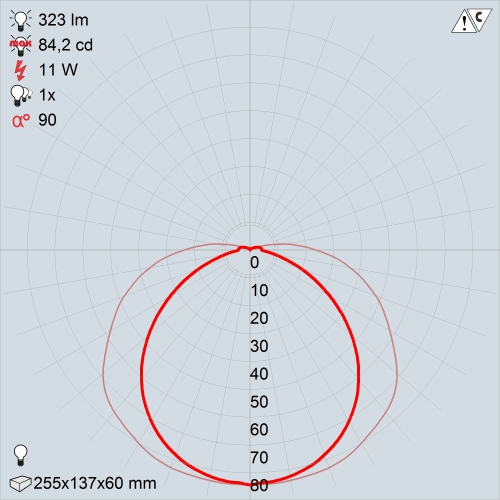

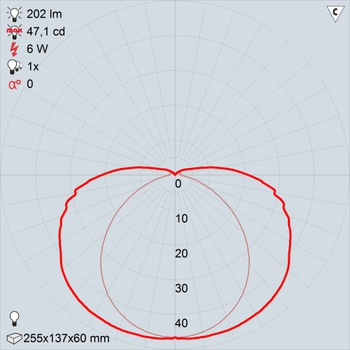

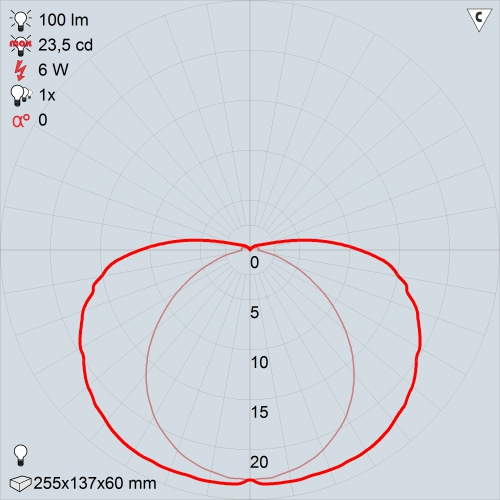

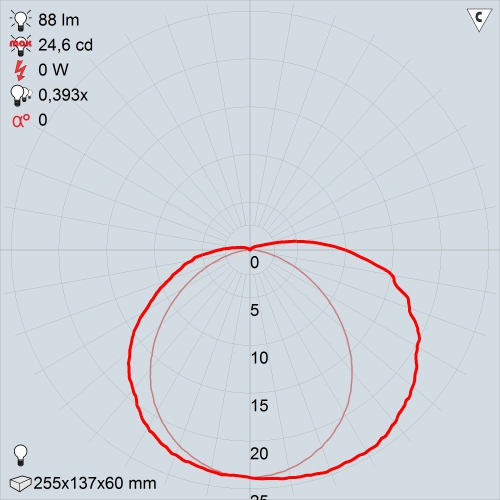

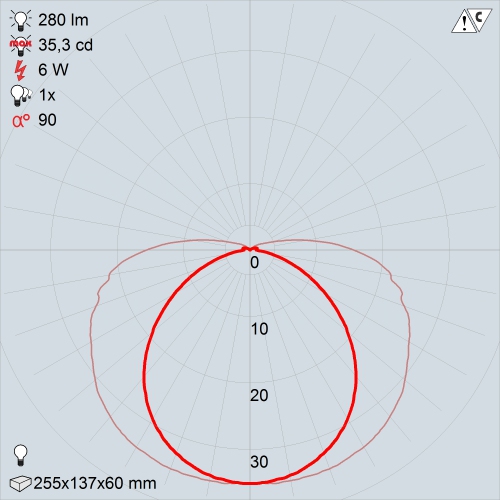

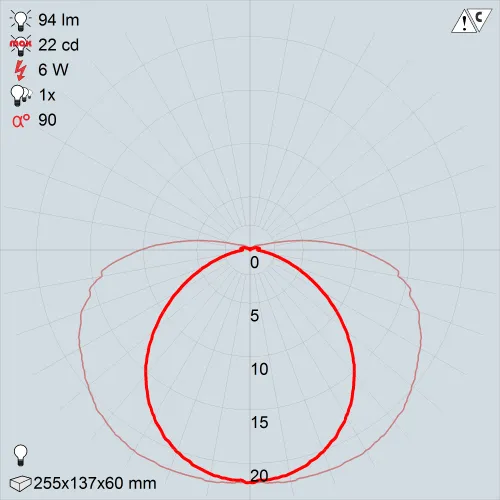

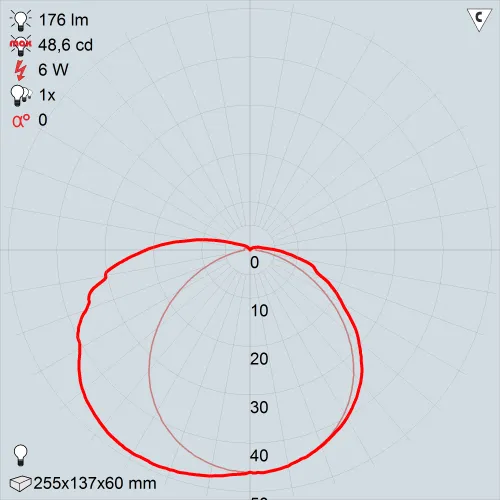

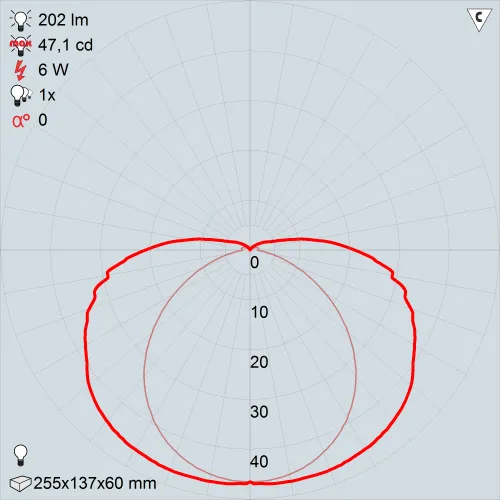

КСС
MARS 2200-6 | MARS 2211-6 | MARS 2211-11 | MARS 2213-6 |
MARS 2221-6 | MARS 2223-6 | MARS 2231-6 | MARS pc73 |

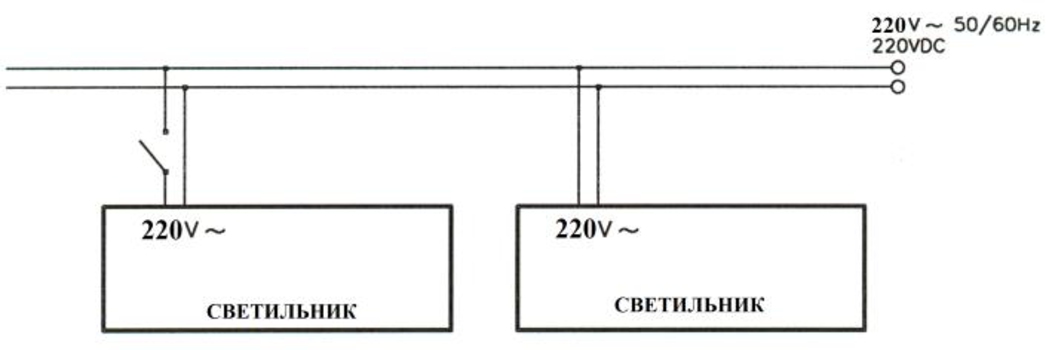

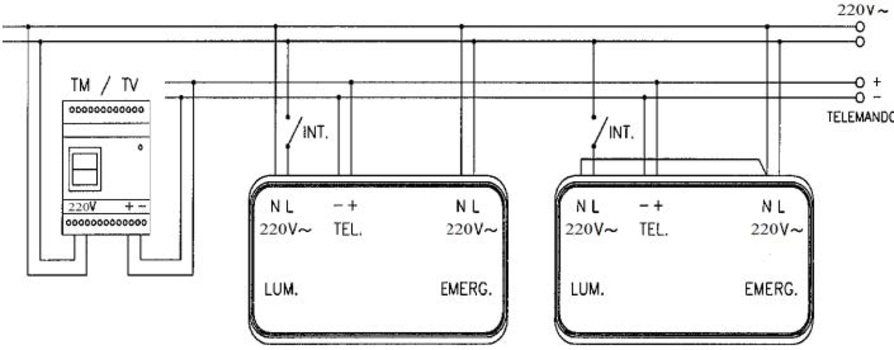

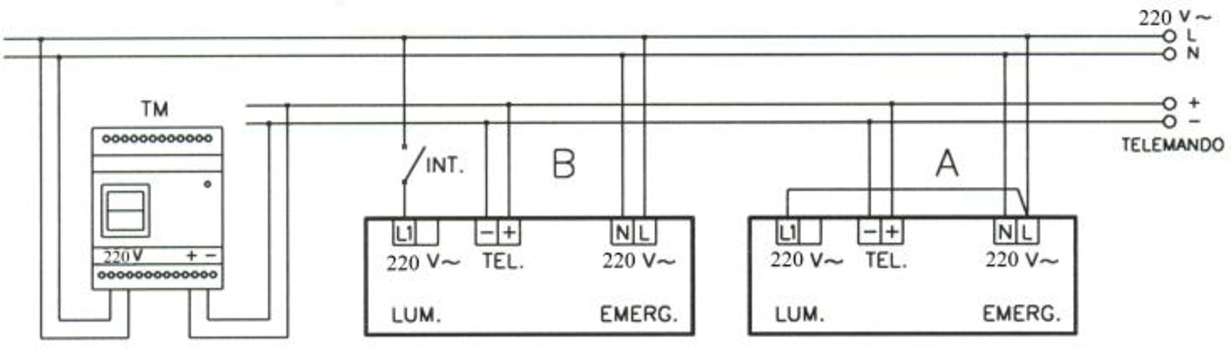

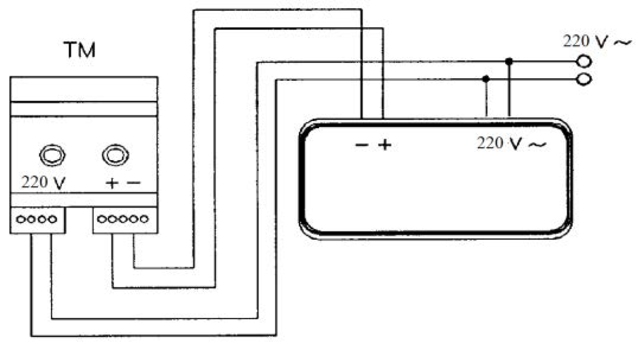

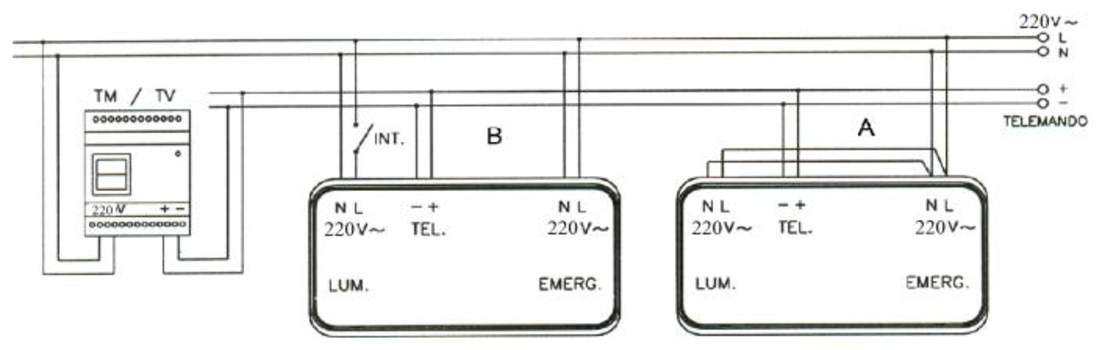

Электрическая схема подключения светильников
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
ST 21 /комплект клипс/ | 1 | 2501000010 | 0.02 |
ST 25 рассеиватель | 1 | 2501000020 | 0.22 |
ПЭУ 001 Выход налево (210х105) LUNA/MARS пиктограмма | 1 | 2501002240 | 0.00602 |
ПЭУ 002 Выход направо (210х105) LUNA/MARS пиктограмма | 1 | 2501002250 | 0.00602 |
ПЭУ 003 Указательная стрелка (210х105) LUNA/MARS пиктограмма | 1 | 2501002260 | 0.00602 |
ПЭУ 004 По лестнице вниз направо (210х105) LUNA/MARS пиктограмма | 1 | 2501002270 | 0.00602 |
ПЭУ 005 По лестнице вниз налево (210х105) LUNA/MARS пиктограмма | 1 | 2501002280 | 0.00602 |
ПЭУ 006 По лестнице вверх направо (210х105) LUNA/MARS пиктограмма | 1 | 2501002290 | 0.00602 |
ПЭУ 007 По лестнице вверх налево (210х105) LUNA/MARS пиктограмма | 1 | 2501002300 | 0.00602 |
ПЭУ 008 Запасный выход (210х105) LUNA/MARS пиктограмма | 1 | 2501002310 | 0.00602 |
ПЭУ 091 Указатель двери левосторонний (210х105) LUNA/MARS пиктограмма | 1 | 2501002320 | 0.00602 |
ПЭУ 010 Выход (210х105) LUNA/MARS пиктограмма | 1 | 2501002330 | 0.00602 |
ПЭУ 011 Выход/Exit (210х105) LUNA/MARS пиктограмма | 1 | 2501002340 | 0.00602 |
ПЭУ 012 Exit (210х105) LUNA/MARS пиктограмма | 1 | 2501002350 | 0.00602 |
Grid URAN/LYRA | 1 | 2501003130 | 0.66 |
ППБ 0001 Пожарный кран (105х105) LUNA/MARS пиктограмма | 1 | 2502001110 | 0.0049 |
ПЭУ 092 Указатель двери правосторонний (210х105) LUNA/MARS пиктограмма | 1 | 2502001690 | 0.00602 |
ПЭУ 094 Выход прямо правосторонний (210х105) LUNA/MARS пиктограмма | 1 | 2502001710 | 0.00602 |
Telemando /устройство дистанционного тестирования/ | 1 | 4501003010 | 0.33 |
RB 3,6В 4,0А*ч аккумулятор Ni-Cd | 1 | 4501005060 | 0.345 |

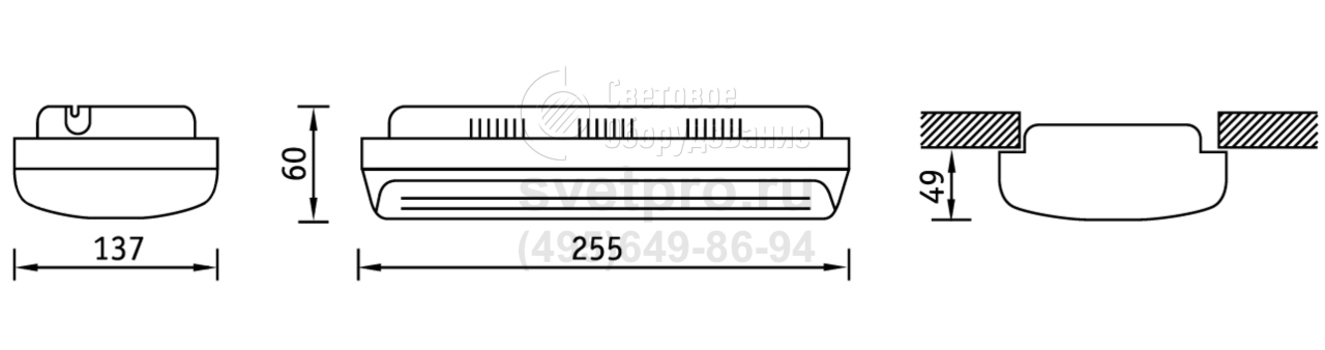

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Тип работы | Мощность | Время работы, Ч. | Аккумулятор NiCd | Источник света | Средняя Яркость | Артикул |
---|---|---|---|---|---|---|---|
MARS 2211-6 | непостоянного действия | 2,1 Вт | 1 | RB 2,4 V 1,5 A*h | ЛЛ | - | 4501001080 |
MARS 2213-6 | непостоянного действия | 3,8 Вт | 3 | (RB 2,4 V 1,6 A*h)*2 | ЛЛ | - | 4501001090 |
MARS 2200-6 | централизованного электропитания | 7 Вт | - | - | ЛЛ | - | 4501007210 |
MARS 2231-6 | комбинированный | 9,2 Вт | 1 | RB 3,6 V 1,5 A*h | ЛЛ | - | 4501002010 |
MARS 2233-6 | комбинированный | 10,2 Вт | 2 | (RB 2,4 V 1,6 A*h)*2 | ЛЛ | - | 4501002040 |
MARS 2211-11 | непостоянного действия | 11 Вт | 1 | RB 6,0 V 1,5 A*h | КЛЛ | - | 4501001050 |
MARS 2223-6 | постоянного действия | 11,4 Вт | 3 | (RB 2,4 V 1,6 A*h)*2 | ЛЛ | - | 4501007080 |
