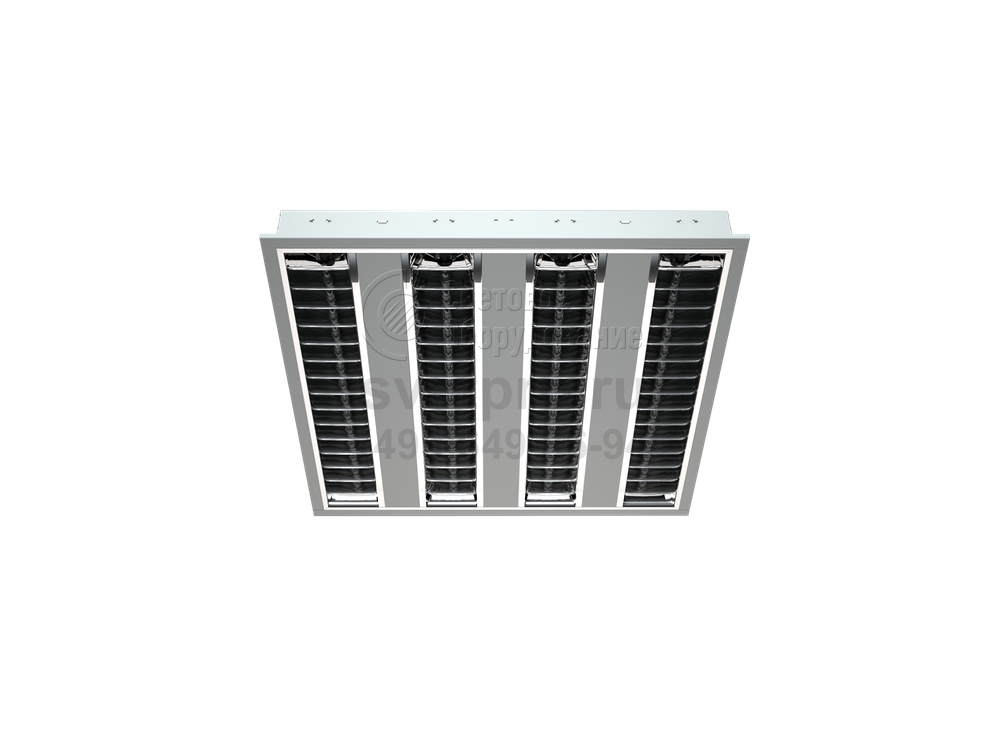

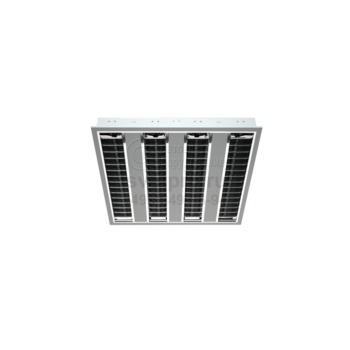

PTF/R UNI LED Светодиодный светильник серии UNIVERSAL
Область применения: |
|
Назначение: |
|
Мощность: | 30-31 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | PTF/R UNI LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 2800-3050 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы PTF/R UNI LED, визуально идентичные светильникам с люминесцентными лампами, применяются в торговых залах, офисах, объектах досуга.
Модель встраивается без дополнительного крепежа в ячейки потолков Армстронг или вырезы, выполненные в подшивных потолках с использованием аксессуара – клипс.
Рекомендованные для работы в стандартной однофазной сети изделия, в которых применен светодиодный источник света, комплектуются драйвером. В корпусе одной из версий размещена аккумуляторная батарея, для независимой работы (1 час). В аварийном варианте, количество излучаемого света составляет 12% от основного рабочего значения (2800 и 3050 лм). Качественные характеристики: цветовая температура 4000К, цветопередача Ra>80, пульсации <5%. Доступность изменения светового потока реализуема в изделии с регулируемым драйвером.
Слепящее действие ограничивают бипараболические решетки. Они располагаются над линейными модулями. Их зеркальная поверхность отражает и корректирует распространение света. Встраиваемую часть корпуса, изготовленную из стали, покрывает слой порошкового окрашивания.
Светильник обеспечивает работу одного LED module при аварийном отключении питающего напряжения. Батарея поддерживает работу LED module не менее 1 часа в данном режиме. Световой поток LED module при этом составляет 12% от номинального.
Светильник соответствует требованиям безопасности ТР ТС 004/2011«О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм или в подшивные потолки из гипсокартона с помощью клипс.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый порошковой краской белого цвета. Внутри корпуса установлены линейные светодиодные модули и драйвер.
Оптическая часть
Зеркальная бипараболическая решетка из алюминия. Устанавливается в корпус скрытыми пружинами. Тип светодиодов: SMD.
Параметры
PFС | > 0,98 |
AC/DC | - |
Диммирование | Протокол DALI |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | A+ |
Пусковой ток | 20 A |
Блок аварийного питания | Да |

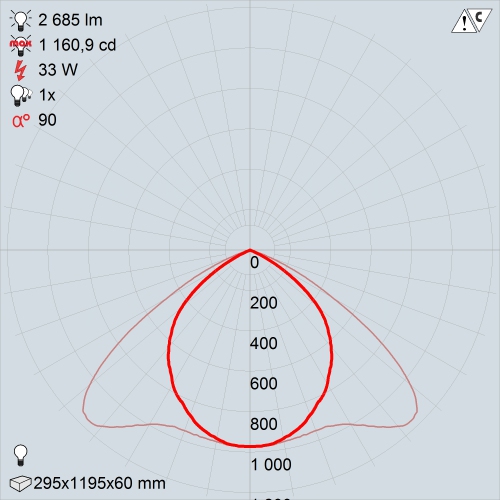

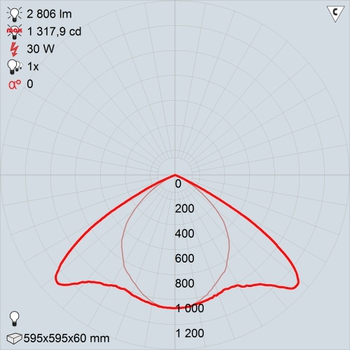

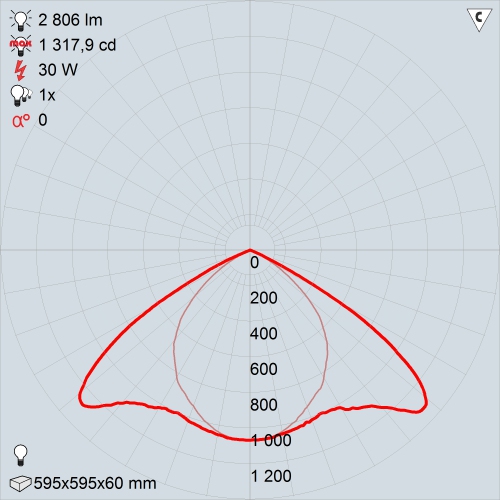

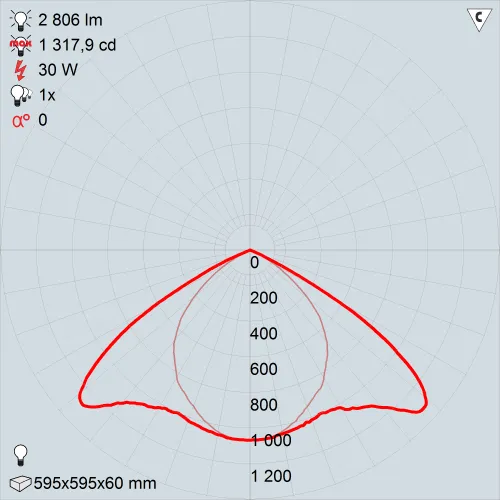

КСС
PTF/R UNI LED 595 | PTF/R UNI LED 1200 | PTF/R UNI LED 595 EM |

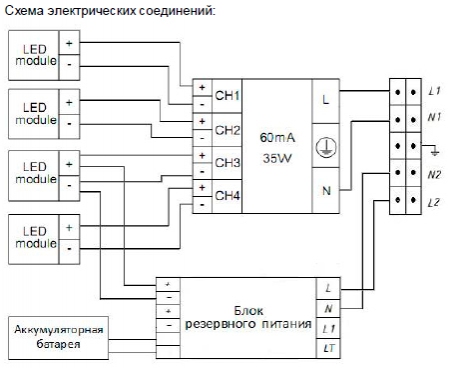

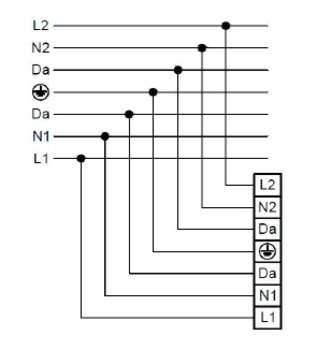

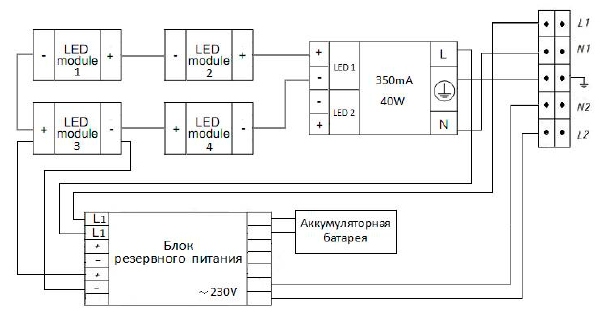

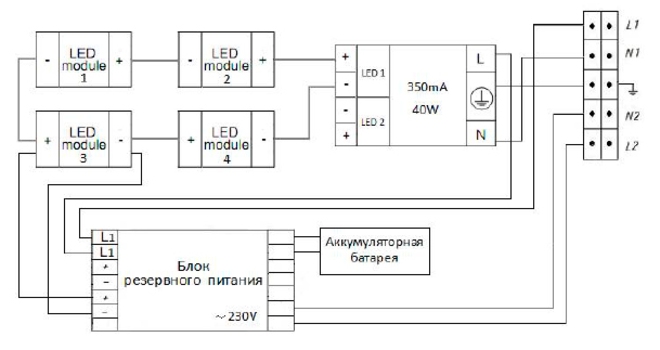

Схема электрических соединений
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Клипса г/к | 4 | 2905000110 | 0.018 |

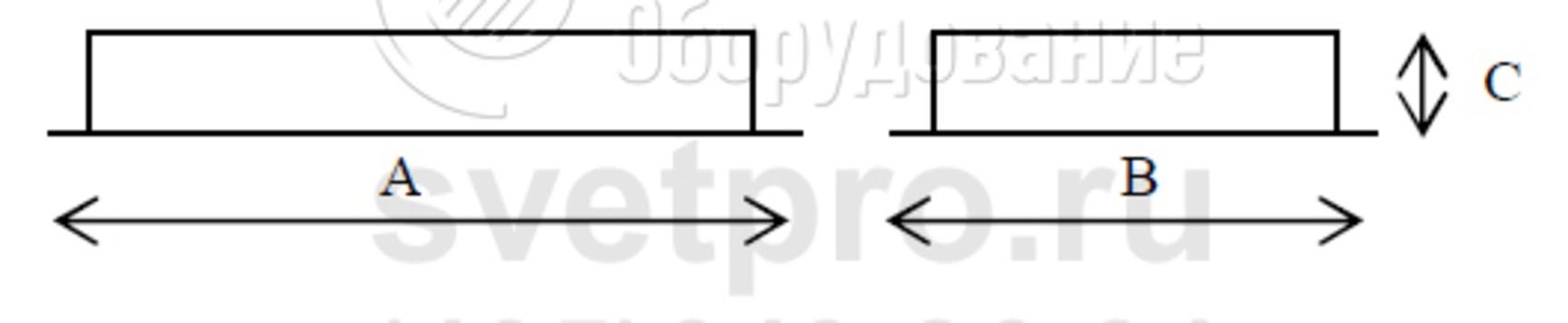

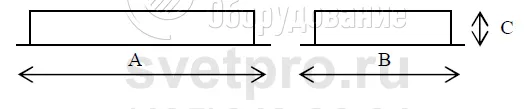

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
PTF/R UNI LED 595 4000K | 2800 лм | 30 Вт | 93 | 595 мм | 595 мм | 4,300 кг | 1022000070 |
PTF/R UNI LED 595 EM 4000K | 2800 лм | 30 Вт | 93 | 595 мм | 595 мм | 4,750 кг | 1022000090 |
PTF/R UNI LED 595 HFD 4000K | 2800 лм | 30 Вт | 93 | 595 мм | 595 мм | 4,300 кг | 1022000120 |
PTF/R UNI LED 1200 4000K | 3050 лм | 31 Вт | 98 | 1195 мм | 295 мм | 4,200 кг | 1022000100 |
