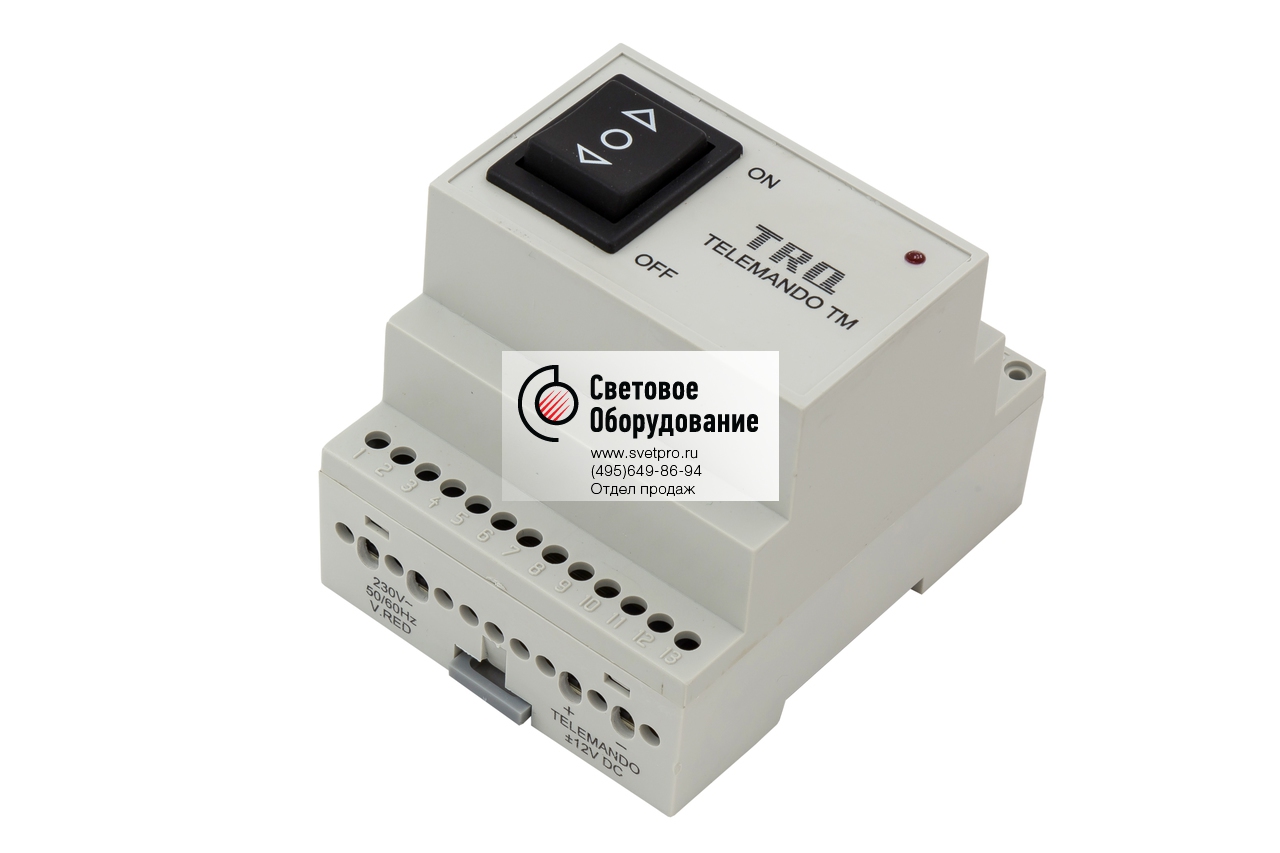

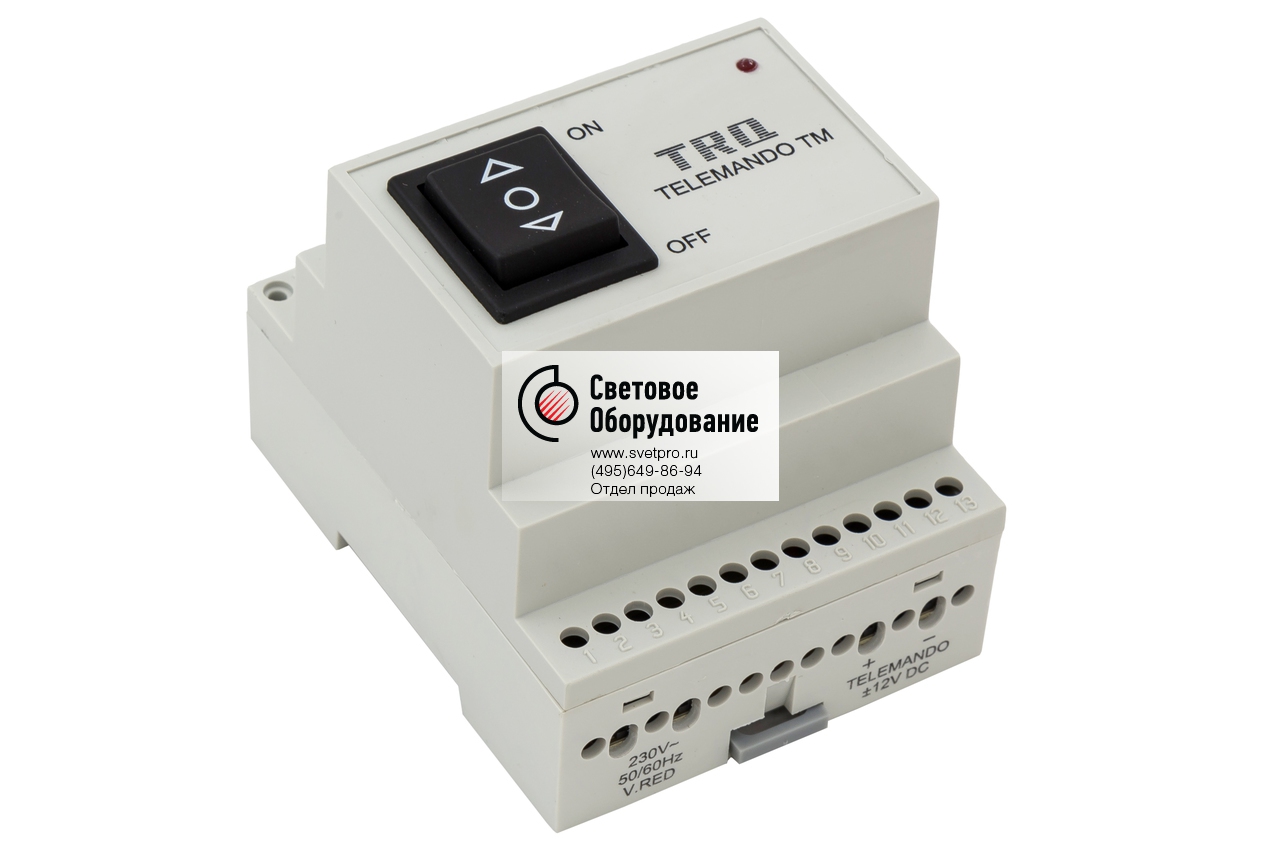

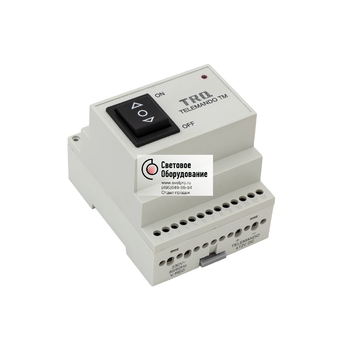

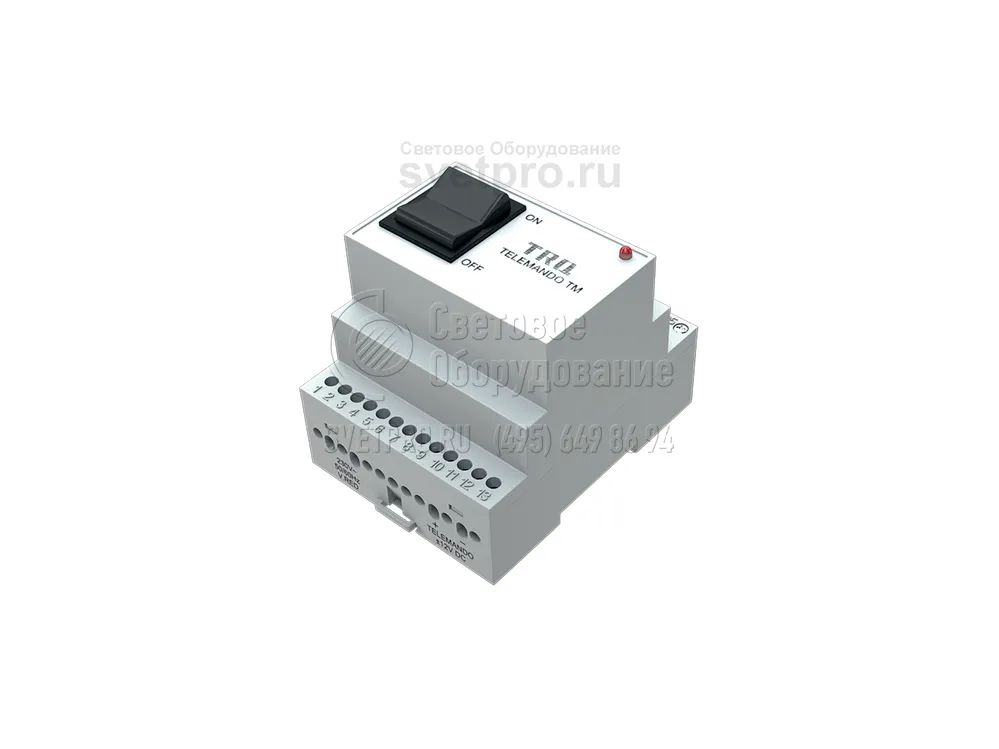

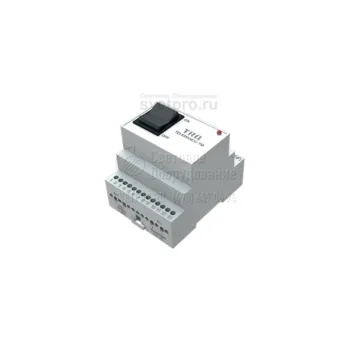

TELEMANDO Устройство дистанционного тестирования и управления аварийным освещением

С помощью устройства TELEMANDO осуществляется дистанционный контроль и управление аварийным освещением. Контроль – это имитация включения аварийного режима для проверки работоспособности светильников и устранения неполадок, если таковые имеются. Управление заключается в отключении аварийного режима, когда это необходимо (на время отключения основного освещения при отсутствии людей в помещениях, на время ремонтных работ и т.д.) с целью сохранения заряда аккумуляторов в аварийных светильниках.

Отслеживание адекватного режима функционирования светового оборудования, установленного в общественных, промышленных и жилых местах, – это нелегкая задача для электротехнического персонала: иногда светильники необходимо отключать для проведения ремонтных работ и в выходные дни, что позволяет продлить срок эксплуатации приборов и аккумуляторных батарей. Также регулярно необходимо осуществлять диагностику, чтобы иметь возможность оперативно заменять оборудование, вышедшее из строя.

TELEMANDO – это специальный блок, позволяющий тестировать светильники,  находящихся в одной цепи. Он позволяет дистанционно включить аварийный режим, что способствует быстрому обнаружению неработающего оборудования. Еще одной функцией является дистанционное выключение светильников, когда в их работе нет необходимости.

Взрывозащищенное оборудование отличаются от обычного тем, что, как правило, имеет специальный корпус. Он выполнен из особого материала – полимера, который препятствует появлению искрения в ситуации опасности возгорания. Прибор имеет аккумулятор, благодаря чему блок TELEMANDO может работать и в отсутствии питания от сети.

Устройство имеет в своей основе простой функциональный принцип: когда мы подаем на световое оборудование +12В (кнопка “ON”), то тем самым мы создаем искусственную аварийную ситуацию. Чтобы светильники перешли в режим ожидания, необходимо подать напряжение  –12В. Также блок позволяет нажатием одной кнопки OFF переводить оборудование в режим сервисного обслуживания. TELEMANDO работает только на тех светильниках, которые поддерживают связь с блоком тестирования.

Области использования

• HoReCa / гостиницы / рестораны / кафе
• Гипер- / супермаркеты
• Лестницы / коридоры
• Магазины / бутики
• Медицинские учреждения
• Образовательные учреждения
• Офисно-административные объекты
• Транспортные узлы (вокзалы, аэропорты)
• ТРЦ

Установка

Устанавливается на DIN рейку в распределительном шкафу.

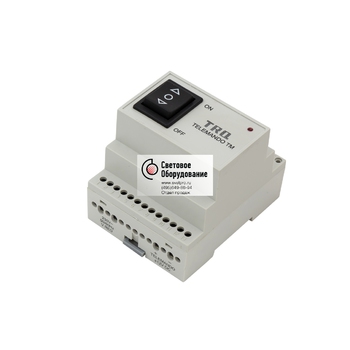

Конструкция

Корпус устройства изготовлен из трудногорючего полимера. TELEMANDO оснащено аккумуляторной батареей (работа блока возможна при аварийном отключении питания), а также двухпозиционным выключателем возвратного типа. При нажатии кнопки ОN устройство выдает сигнал 12В на аварийный светильник для имитации аварийного режима. Положение OFF – имитация сервисного режима, т.е. предотвращение работы светильников в аварийном режиме при снятии напряжения во время регламентных работ. На светильники подается напряжение 12В, которое переводит светильники из аварийного режима в режим ожидания.

Оптическая часть

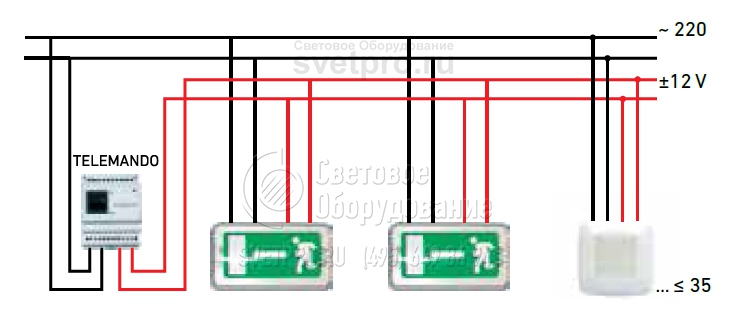

• Максимальное количество светильников на блок 35 шт.
• Максимальная длина провода 250 м.
• Минимальное сечение провода 0,75 мм².
• Рекомендуемое сечение провода 1-1,5 мм².
• Потребляемая мощность не более 0,5 Вт.
• Минимальное время зарядки аккумулятора 24 ч.

Комплектация

Аккумулятор в комплекте.

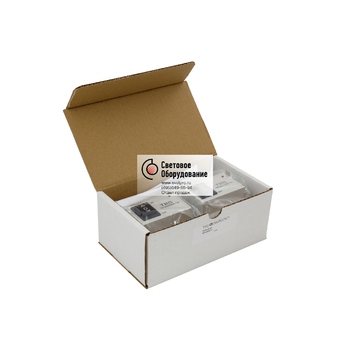

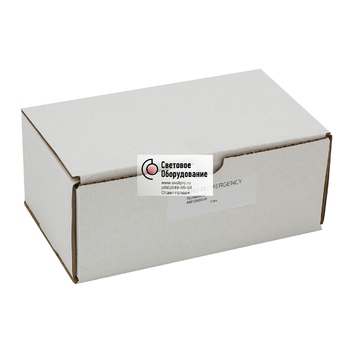

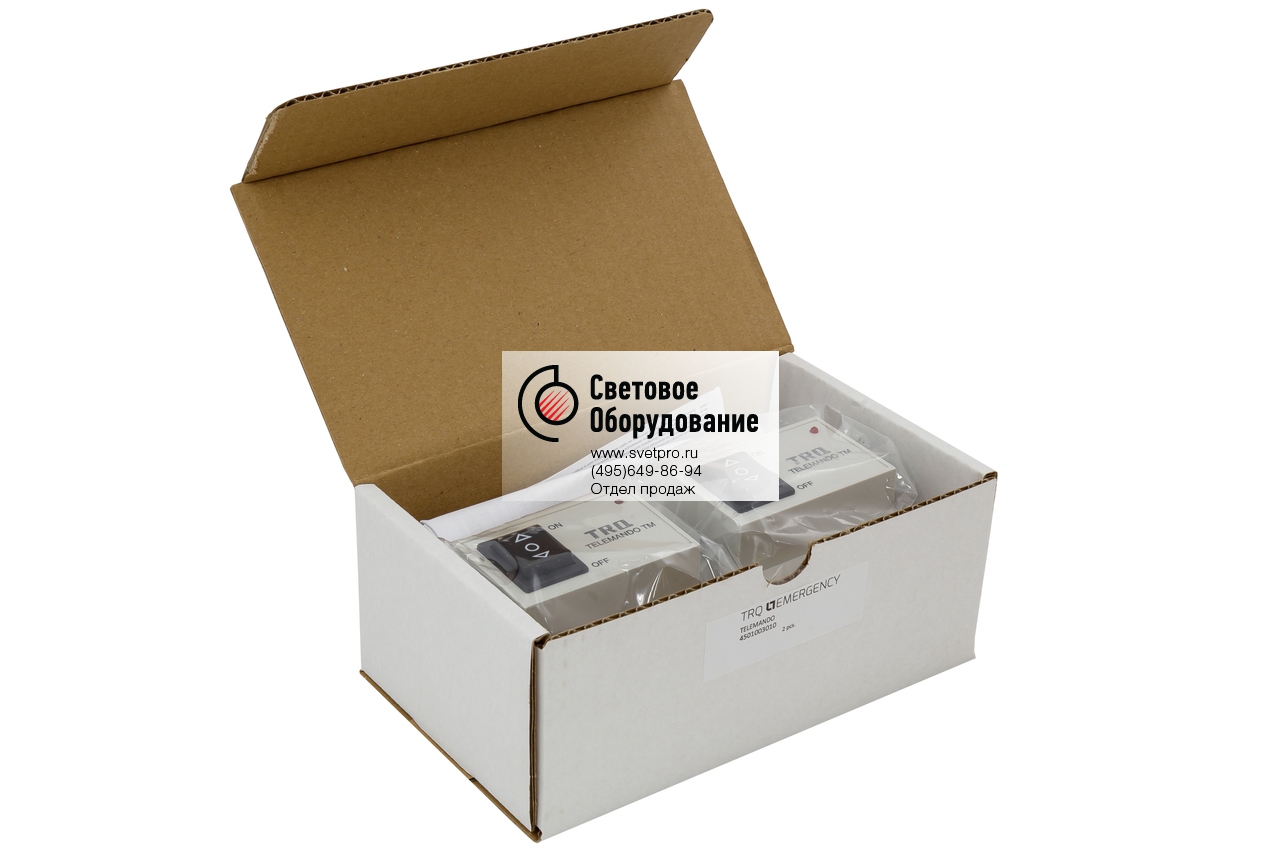

Комплект поставки

Устройство TELEMANDO, шт. 1

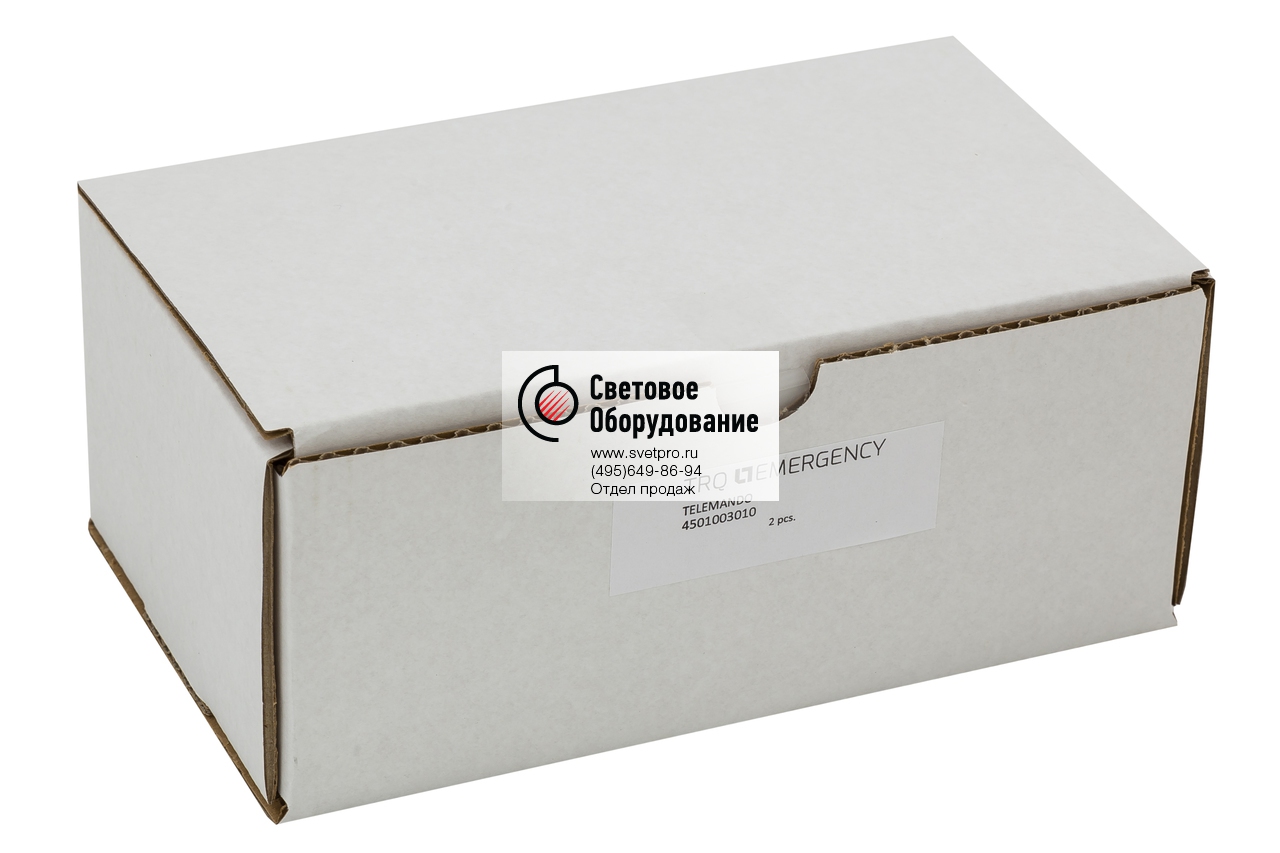

Упаковка, шт. 1
Паспорт, шт. 1

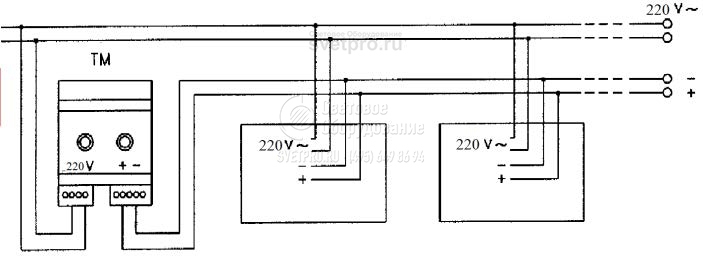

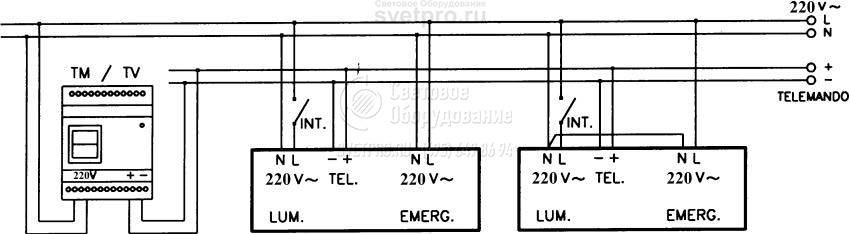

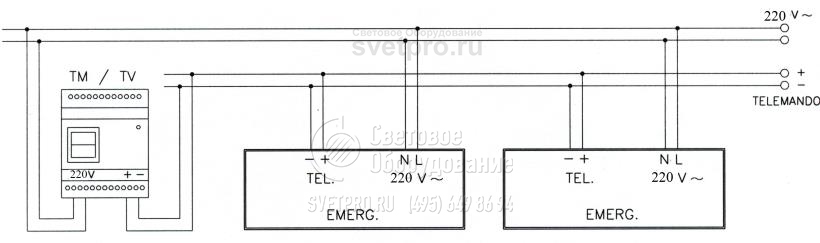

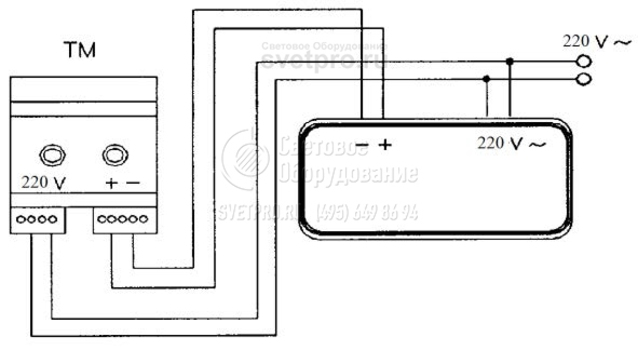

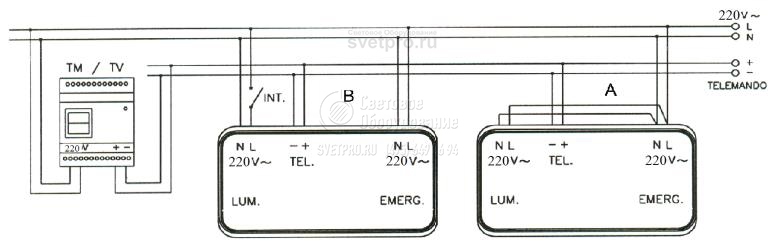

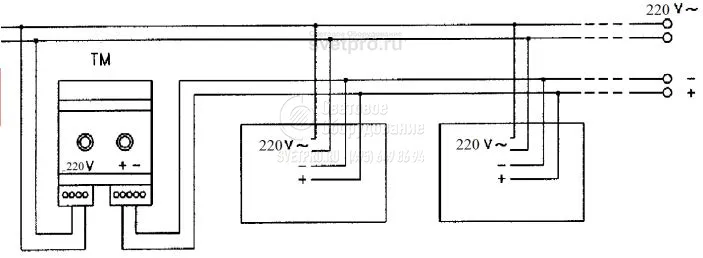

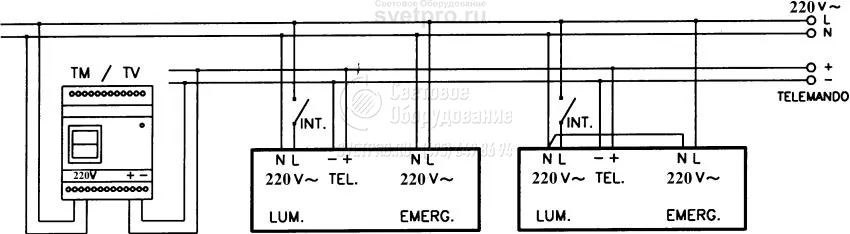

Электрическая схема подключения	Схема подключения светильников с люминесцентными лампами комбинированного типа работы (для модификаций URAN, MARS, LYRA, ANTARES)

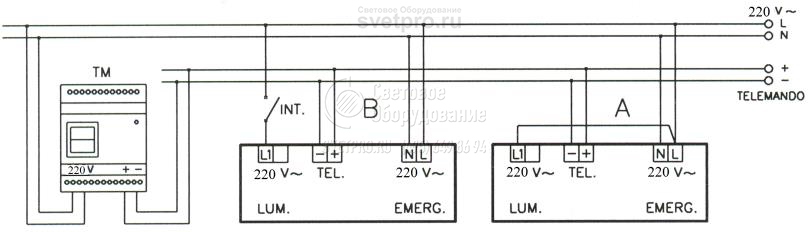

Схема подключения светильников с люминесцентными лампами постоянного типа работы (для модификаций URAN, LYRA)	Схема подключения светильников с люминесцентными лампами непостоянного действия (для модификаций URAN, LYRA, ANTARES)

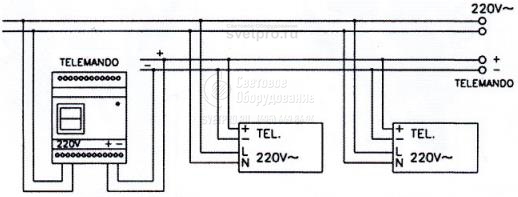

Схема подключения LED светильников постоянного/непостоянного типа работы (для модификаций URAN LED, MARS LED, LYRA LED, ANTARES LED)	Схема подключения светового указателя MIZAR
Схема подключения светильников с люминесцентными лампами постоянного типа работы (для модификаций MARS, ANTARES	Схема подключения светильников с люминесцентными лампами непостоянного действия (для модификаций MARS)

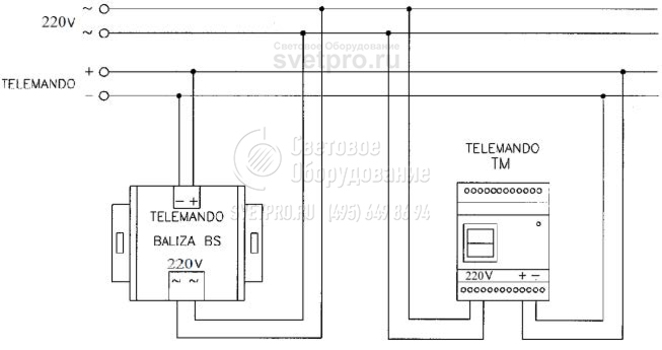

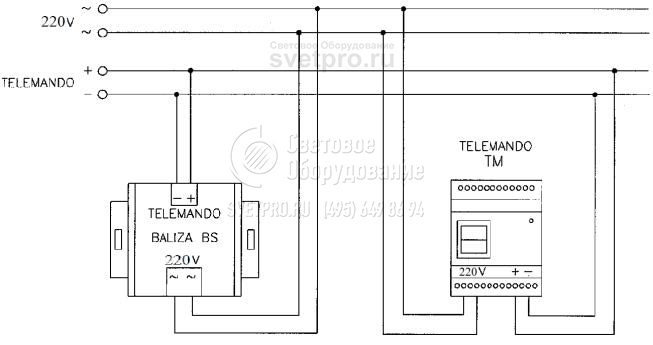

Схема подключения светильников с люминесцентными лампами непостоянного действия (для модификаций LUNA)	Схема подключения светильников с люминесцентными лампами комбинированного действия (для модификаций BS)
