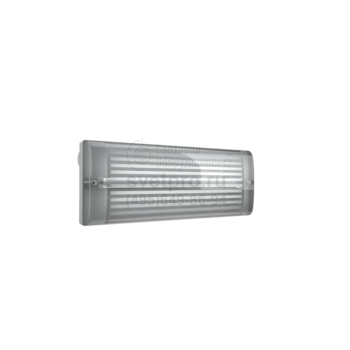

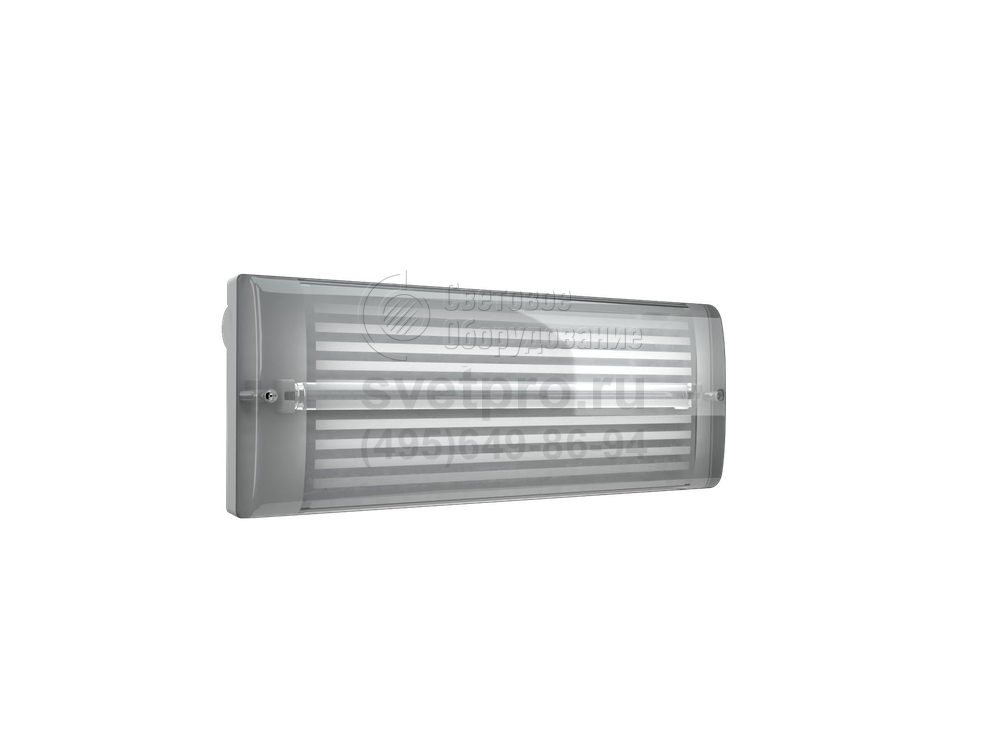

URAN Светильники серии URAN
Область применения: |
|
Назначение: |
|
Мощность: | 2,5-15,3 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G5 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | II |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | URAN |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы URAN расположены к эксплуатации в воздушной среде, осложненной наличием капель, брызг, струй воды или пылью. В перечень объектов входят участки предприятий, магазины строительных материалов, химчистки, прачечные, подъезды, холлы.
Изделие устанавливается настенно, при дополнении двухсторонним рассеивателем (аксессуар) – на потолок.
Модель имеет версии, в которых источником электроэнергии является централизованная линии аварийного освещения и комбинированный вариант: центральная сеть и АКБ. Часть модификаций ориентирована только на аварийные ситуации и работает от 1 или 2-х аккумуляторов, подзаряжаемых при нормализации обстановки. Предусмотрены и изделия для постоянного режима: стандартная сеть и АКБ. Источником света является линейная или компактная люминесцентная лампа, работу которой поддерживает ЭПРА. Дистанционное управление и контроль состояния обеспечивает устройство TELEMANDO.
Конструктивно обеспеченная в светильниках URAN степень защиты – IP65. При установке пиктограмм выполняют дополнительно функцию светового указателя. Корпус и рассеиватель изготовлены из поликарбоната. Эксплуатационный температурный режим 0 – +40°С.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ЭМС по ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
Комплект поставки
Светильник (с лампой), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Устанавливаются на стену/потолок. Аксессуар ST 35 комплектуется отдельно.
Конструкция
Корпус светильника изготовлен из поликарбоната. На панель корпуса выведен светодиодный индикатор определения работоспособности светильника.Контроль и управление аварийным освещением осуществляется с помощью устройства TELEMANDO. АКБ входят в комплект поставки.
параметры
Температурный режим | от +0 до +40 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
EMC | Да |
Ударопрочность | IK02/0,2 Дж |
AC/DC | Да |

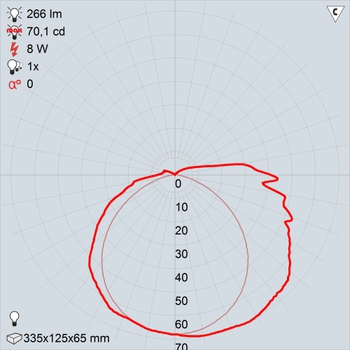

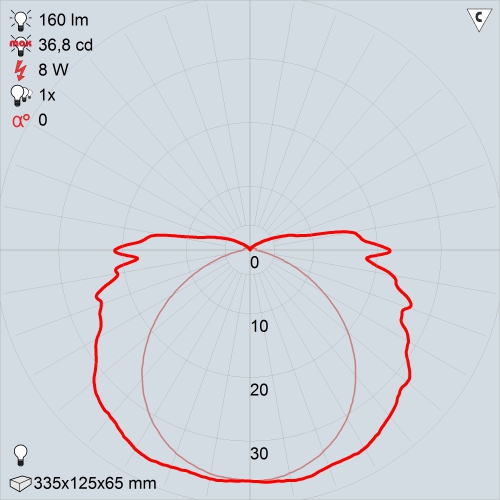

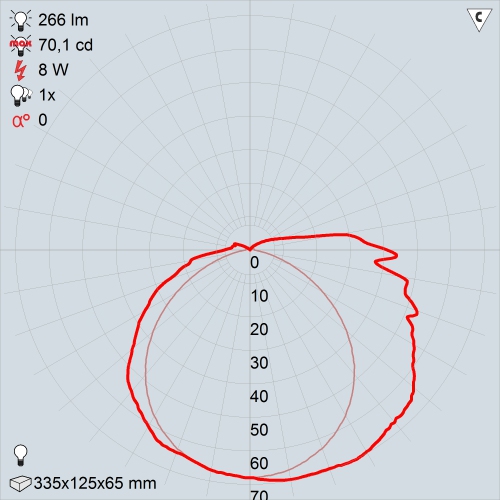

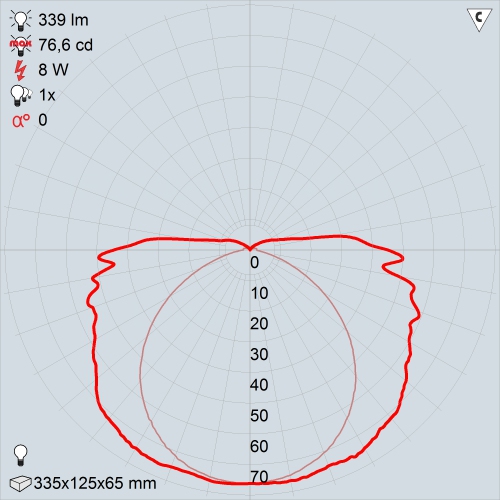

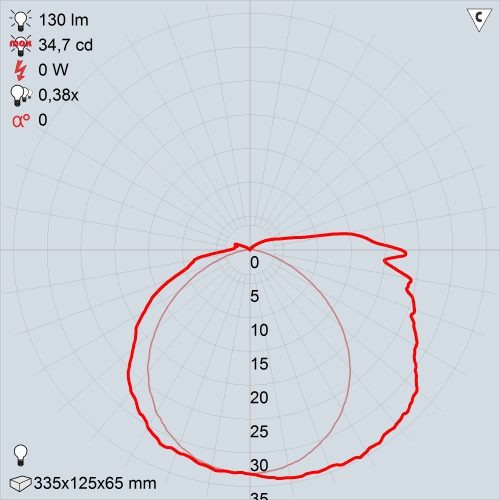

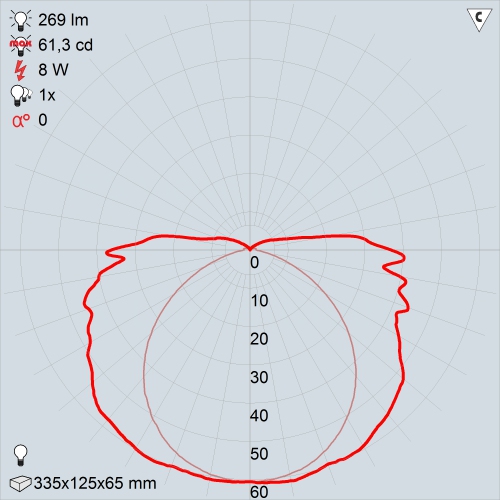

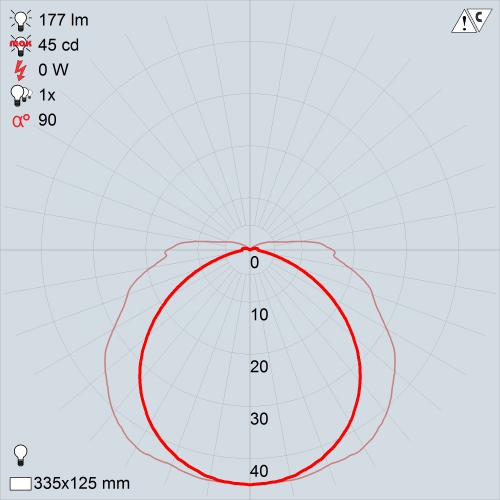

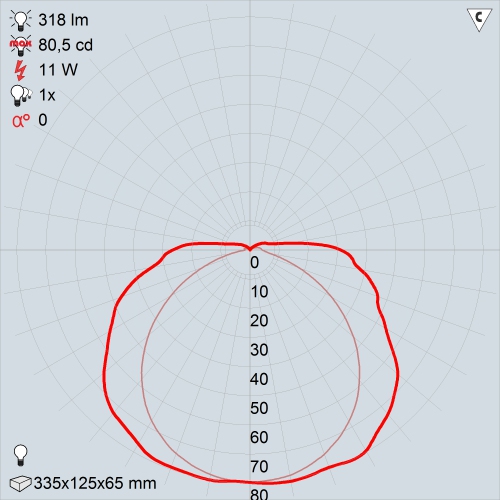

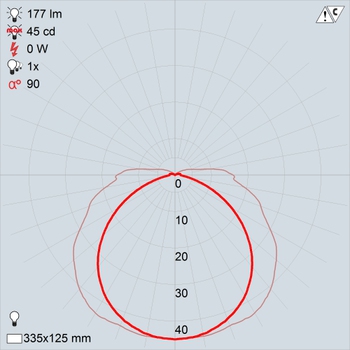

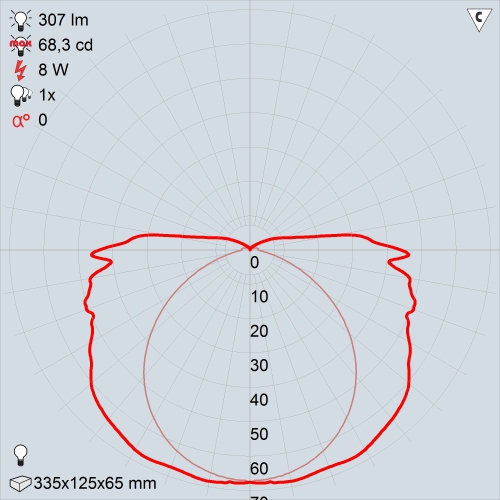

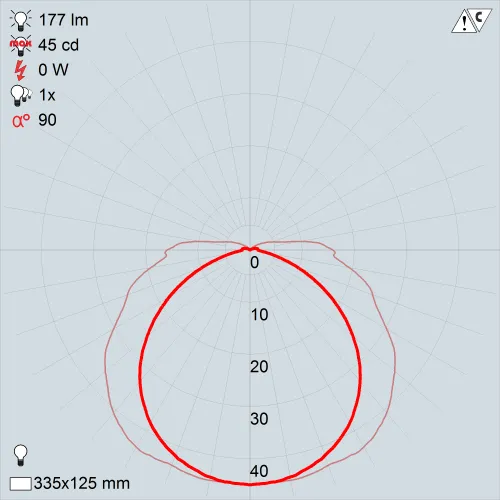

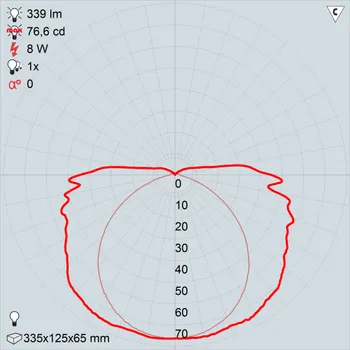

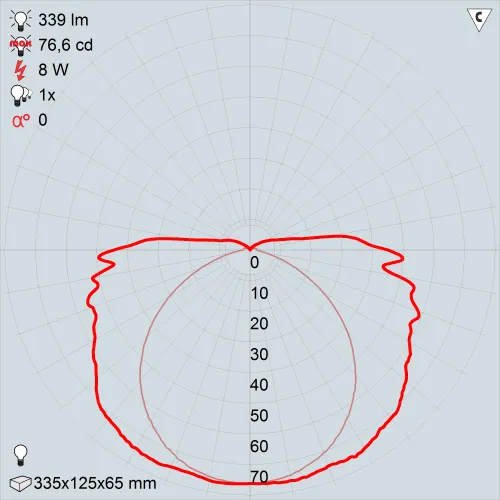

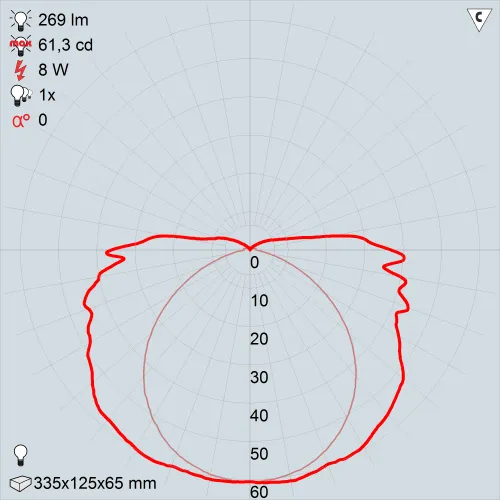

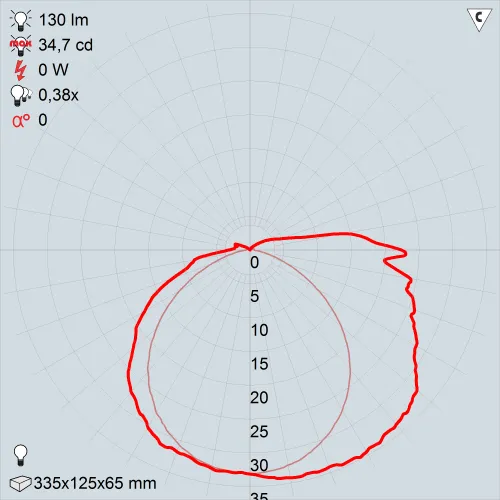

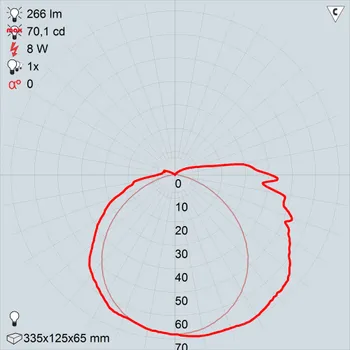

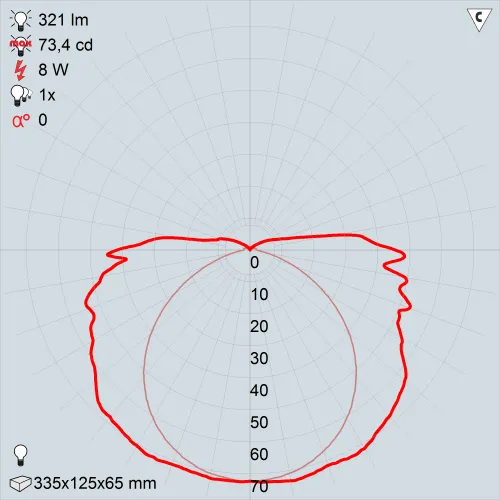

ксс
PC 193 | URAN 6500-8 | URAN 6511-8 EM | URAN 6511-11 |
URAN 6513-8 EM | URAN 6521-8 | URAN 6521-11 EM | URAN 6523-8 | URAN 6531-8 |

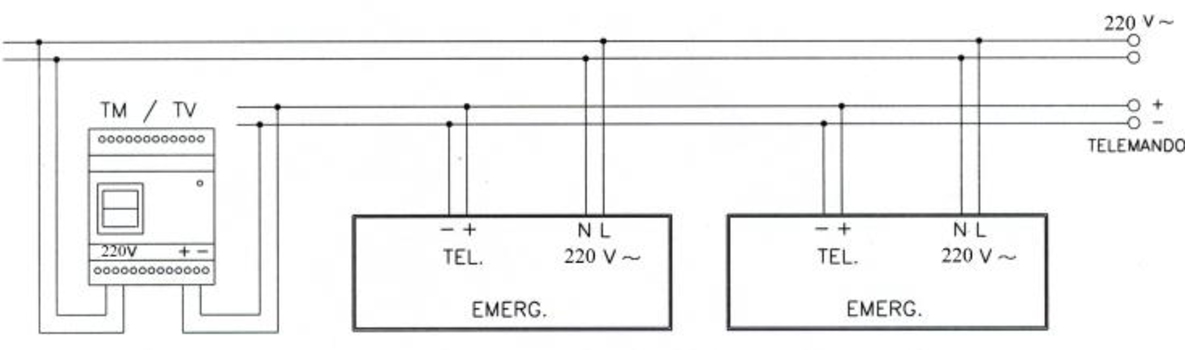

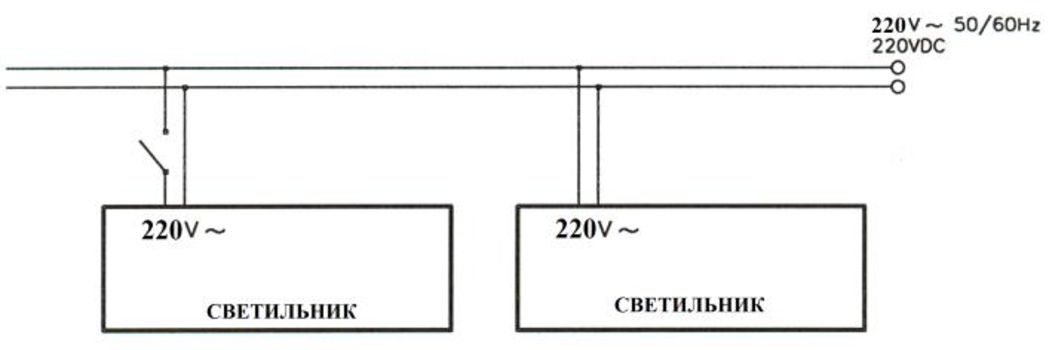

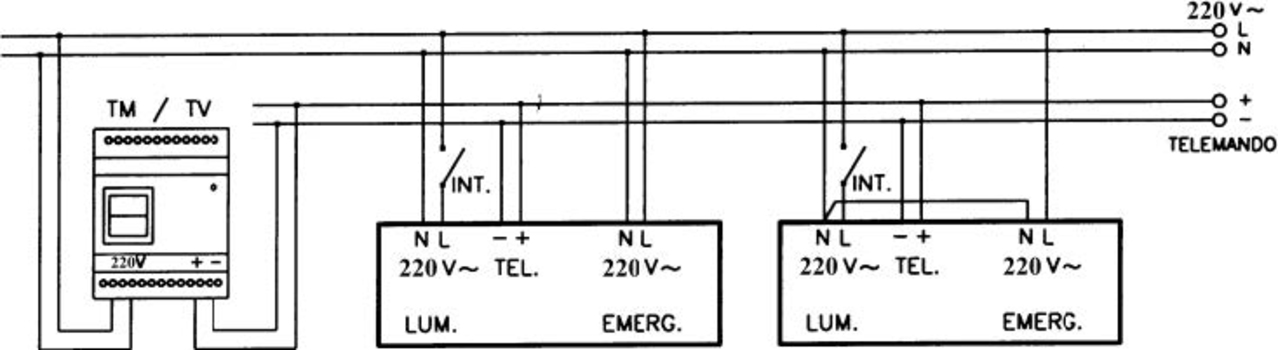

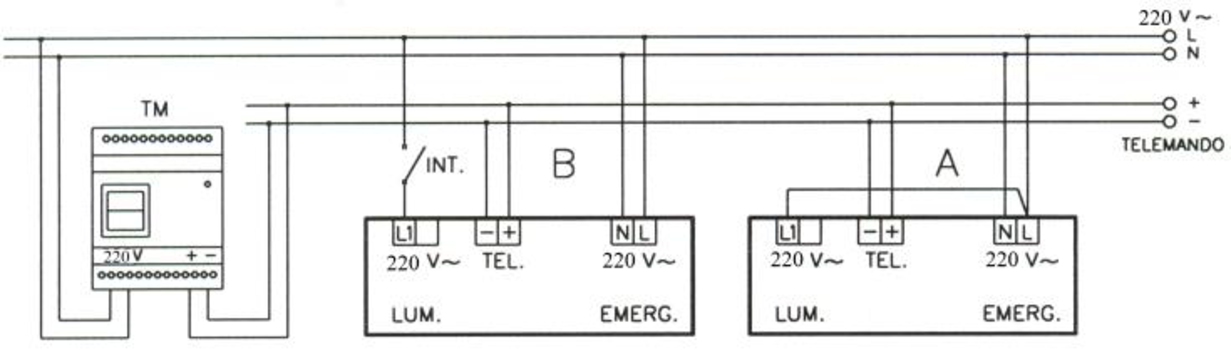

Электрическая схема подключения светильников
аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
ППБ 0002 Пожарный гидрант (130х130) URAN/ANTARES пиктограмма | 1 | 2501002420 | 0.0058 |
ППБ 0003 Огнетушитель (130х130) пиктограмма | 1 | 2501002430 | 0.0058 |
ПИУ 0004 Не входить (130х260) пиктограмма | 1 | 2501002770 | 0.00923 |
Grid URAN/LYRA | 1 | 2501003130 | 0.66 |
ПЭУ 001 Выход налево (130х260) URAN/ANTARES пиктограмма | 1 | 2502000220 | 0.00923 |
ПЭУ 002 Выход направо (130х260) URAN/ANTARES пиктограмма | 1 | 2502000230 | 0.00923 |
ПЭУ 003 Указательная стрелка (130х260) URAN/ANTARES пиктограмма | 1 | 2502000240 | 0.00923 |
ПЭУ 008 Запасный выход (130х260) URAN/ANTARES пиктограмма | 1 | 2502000250 | 0.00923 |
ПЭУ 091 Указатель двери левосторонний (130х260) URAN/ANTARES пиктограмма | 1 | 2502000260 | 0.00923 |
ПЭУ 010 Выход (130х260) URAN/ANTARES пиктограмма | 1 | 2502000270 | 0.00923 |
ПЭУ 012 Exit (130х260) URAN/ANTARES пиктограмма | 1 | 2502000280 | 0.00923 |
ПЭУ 004 По лестнице вниз направо (130х260) URAN/ANTARES пиктограмма | 1 | 2502000640 | 0.00923 |
ПЭУ 005 По лестнице вниз налево (130х260) URAN/ANTARES пиктограмма | 1 | 2502000650 | 0.00923 |
ПЭУ 006 По лестнице вверх направо (130х260) URAN/ANTARES пиктограмма | 1 | 2502000660 | 0.00923 |
ПЭУ 007 По лестнице вверх налево (130х260) URAN/ANTARES пиктограмма | 1 | 2502000670 | 0.00923 |
ПЭУ 011 Выход/Exit (130х260) URAN/ANTARES пиктограмма | 1 | 2502000680 | 0.00923 |
ППБ 0001 Пожарный кран (130х130) URAN/ANTARES пиктограмма | 1 | 2502001090 | 0.0058 |
ППБ 0004 Станция пожаротушения (130х260) пиктограмма | 1 | 2502001100 | 0.00923 |
ПЭУ 092 Указатель двери правосторонний (130х260) URAN/ANTARES пиктограмма | 1 | 2502001720 | 0.00923 |
ПЭУ 093 Выход прямо левосторонний (130х260) URAN/ANTARES пиктограмма | 1 | 2502001730 | 0.00923 |
ПЭУ 094 Выход прямо правосторонний (130х260) URAN/ANTARES пиктограмма | 1 | 2502001740 | 0.00923 |
ППБ 0006 Экстренная связь (260х130) URAN/ANTARES пиктограмма | 1 | 2502002100 | 0.009 |
RB 3,6В 4,0А*ч аккумулятор Ni-Cd | 1 | 4501005060 | 0.345 |
ST-35 рассеиватель URAN | 1 | 4501006990 | 0.43 |

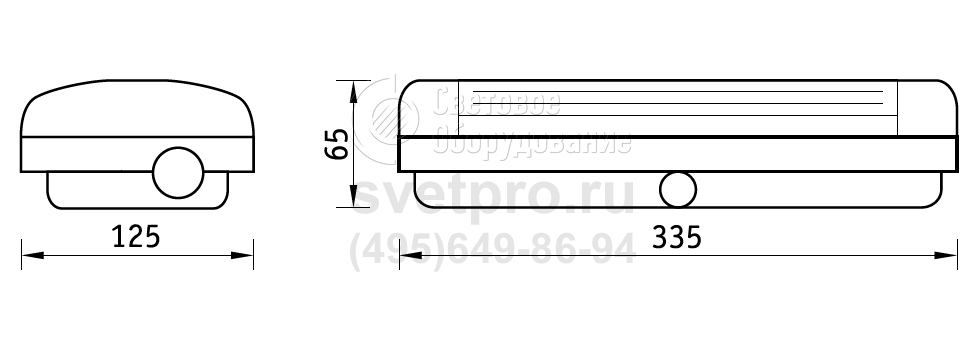

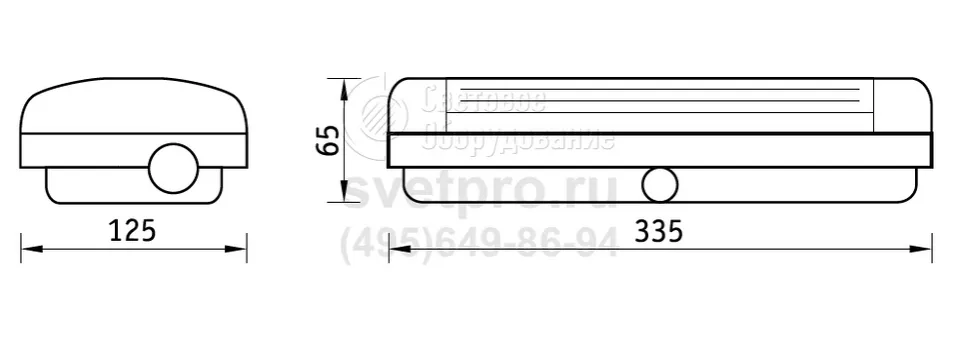

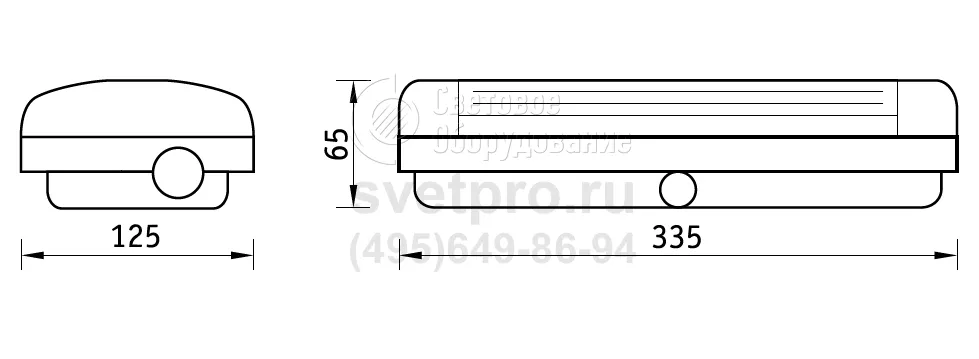

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Тип работы | Мощность | Время работы, Ч. | Аккумулятор NiCd | Источник света | Вес, кг | Средняя Яркость | Артикул |
---|---|---|---|---|---|---|---|---|
URAN 6511-8 | непостоянного действия | 2,5 Вт | 1 | RB 3,6 V 1,5 A*h | ЛЛ | 2,5 | - | 4501001020 |
URAN 6513-8 | непостоянного действия | 4,3 Вт | 3 | (RB 3,6 V 1,6 A*h)*2 | ЛЛ | 4,3 | - | 4501001030 |
URAN 6500-8 | централизованного электропитания | 9,5 Вт | - | Нет аккумулятора | ЛЛ | 9,5 | - | 4501007220 |
URAN 6511-11 | непостоянного действия | 11 Вт | 1 | RB 6,0 V 1,5 A*h | КЛЛ | 11 | - | 4501001060 |
URAN 6531-8 | комбинированный | 11,8 Вт | 1 | RB 3,6 V 1,5 A*h | ЛЛ | 11,8 | - | 4501002020 |
URAN 6521-8 | постоянного действия | 12 Вт | 1 | RB 3,6 V 1,5 A*h | ЛЛ | 12 | - | 4501007100 |
URAN 6523-8 | постоянного действия | 13 Вт | 3 | (RB 3,6 V 1,6 A*h)*2 | ЛЛ | 13 | - | 4501007110 |
URAN 6533-8 | комбинированный | 13 Вт | 3 | (RB 3,6 V 1,6 A*h)*2 | ЛЛ | 13 | - | 4501002030 |
URAN 6521-11 | постоянного действия | 15,3 Вт | 1 | RB 3,6 V 1,5 A*h | КЛЛ | 15,3 | - | 4501007190 |
