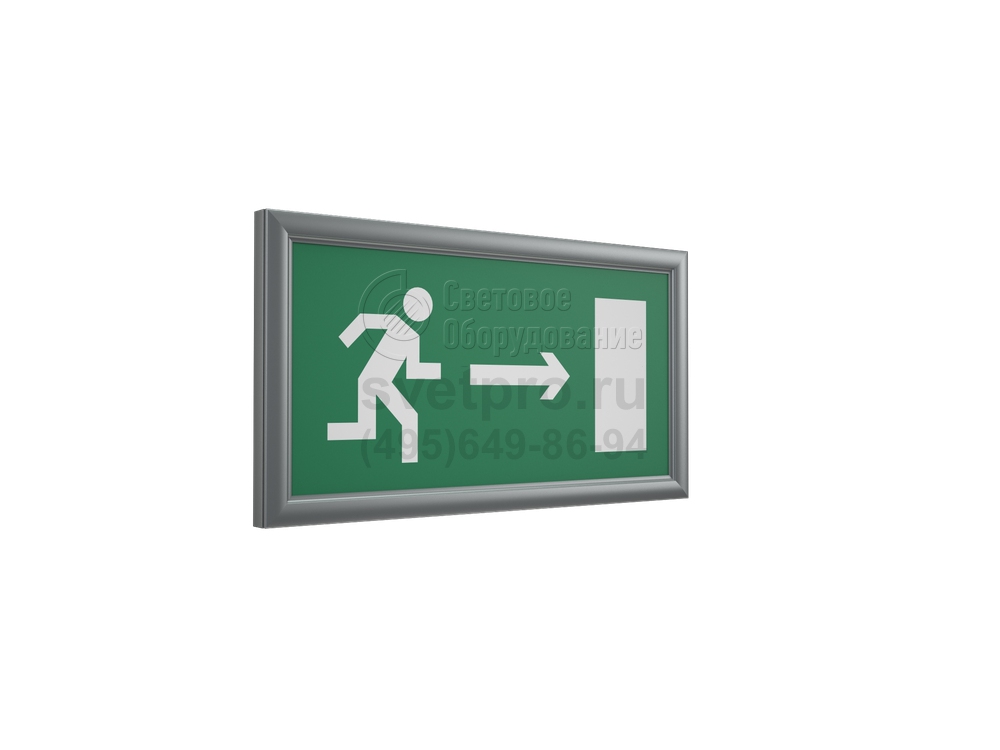

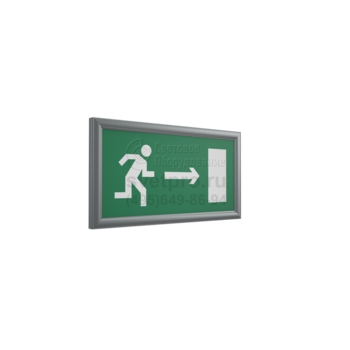

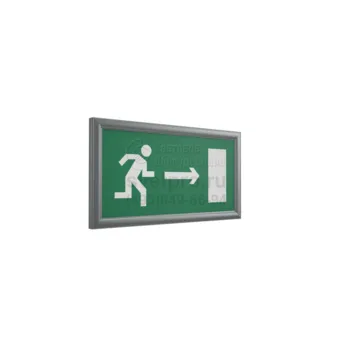

VIZART LED Световые указатели серии VIZART LED
Область применения: |
|
Назначение: |
|
Мощность: | 3,4-4,3 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP40 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | VIZART LED |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Модель VIZART LED применяют при организации эвакуационных путей на промышленных предприятиях, исключения панических ситуаций, вызванных отключением основного освещения в спортивных залах, ресторанах, кафе, гипермаркетах, складах, офисах.
Крепежные кронштейны для настенной установки или встраивания в нишу заказываются в виде дополнительного аксессуара.
Привлекательный и тонкий габаритный формат, равномерное освещение пиктограммы, доступны благодаря применению светодиодной линейки, которая расположена вдоль торцевой части корпуса. Версии изделия включаются в централизованную сеть, оборудованную в интересах аварийного освещения, или, получают электроэнергию от встроенной АКБ. Режим работы – непостоянный. В модификациях с никель-кадмиевой батареей (6 В) LED потребляют 4,1 или 4,3 Вт. Заряда емкостью 0,8 А/ч достаточно для обеспечения видимости указателей в течение 1 часа, 1,2 А/ч – в течение 3-х часов. О полной зарядке свидетельствует индикатор.
Изготовленный из алюминия корпус указателя VIZART LED, отводит тепло от модуля. Полимерный рассеиватель обрамляет алюминиевая рамка, окрашенная в серебристый или белый цвет. Степень защиты – IP40.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ЭМС по ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
Режим ожидания и имитация аварийного режима работа осуществляется с помощью блока Telemando (ТМ).
Зеленый светодиодный индикатор обозначает зарядку аккумулятора.
Подсветка светильника осуществляется белыми светодиодами.
Дистанция распознавания 24 м.
Защита от перегрузки и полной разрядки аккумулятора.
Рассеиватель из оргстекла толщиной 8 мм.
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Устанавливаются на стену или встраиваются в стену с помощью кронштейнов. Специальные кронштейны для встраивания светильника в стену (Кронштейны ST-37 2501002410) заказывается отдельно.
Конструкция
Корпус светильника изготовлен из алюминия. На панель корпуса выведен светодиодный индикатор определения работоспособности светильника.
параметры
Температурный режим | от +0 до +40 C |
Цвет корпуса | серебристый |
Класс пожароопасности | - |
EMC | Да |
Ударопрочность | IK02/0,2 Дж |
AC/DC | Да |

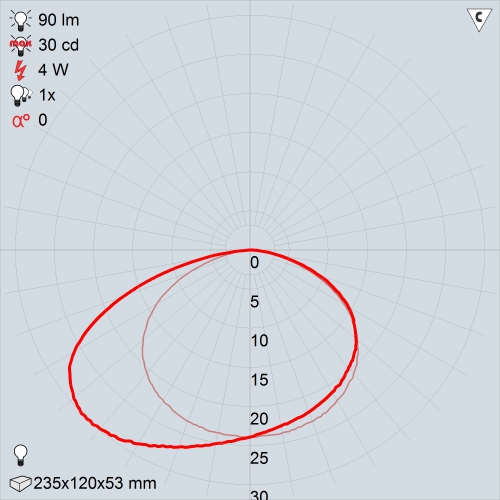

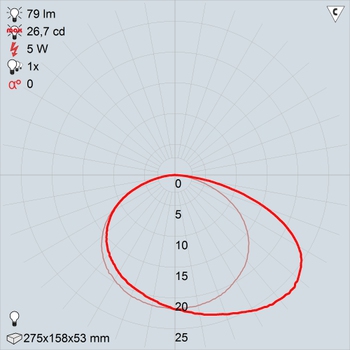

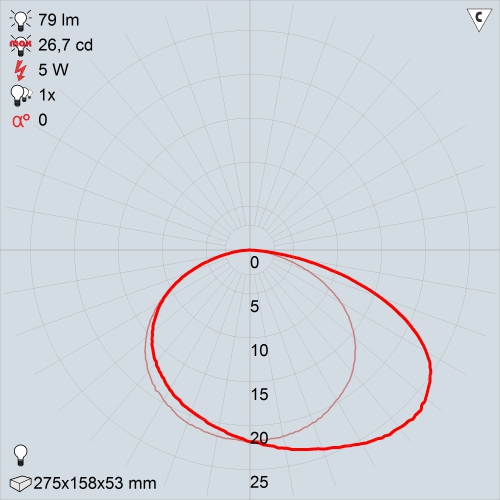

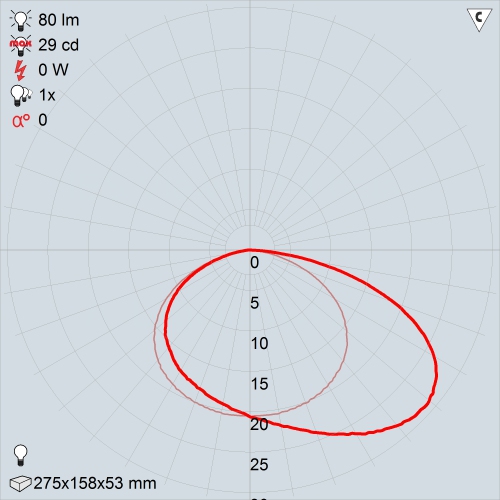

ксс
VIZART 4000-5 LED | VIZART 4021-5 LED sl em | VIZART 4021-5 LED wh em | VIZART 4023-5 LED sl em | VIZART 4023-5 LED wh em |

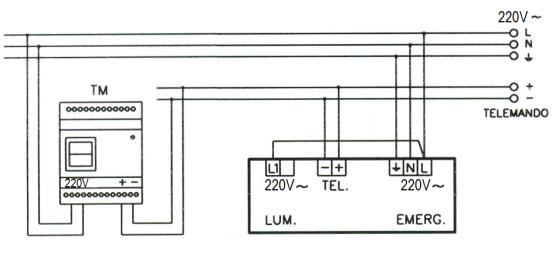

Электрическая схема подключения светильников
аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Кронштейны ST-37 | 2 | 2501002410 | 0.03 |
ПЭУ 002 Выход направо (263х146) PC-V VIZART пиктограмма | 1 | 2502000490 | 0.01267 |
ПЭУ 003 Указательная стрелка (263х146) PC-V VIZART пиктограмма | 1 | 2502000500 | 0.01267 |
ПЭУ 091 Указатель двери левосторонний (263х146) PC-V VIZART пиктограмма | 1 | 2502000510 | 0.01267 |
ПЭУ 010 Выход (263х146) PC-V VIZART VIZART пиктограмма | 1 | 2502000520 | 0.01267 |
ПЭУ 094 Выход прямо правосторонний (263х146) PC-V VIZART пиктограмма | 1 | 2502001400 | 0.01267 |

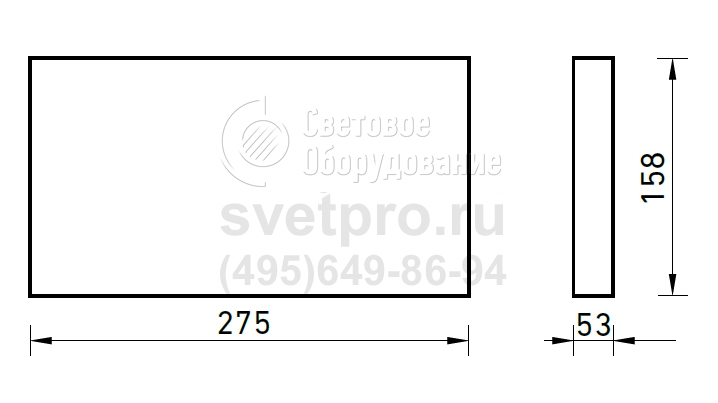

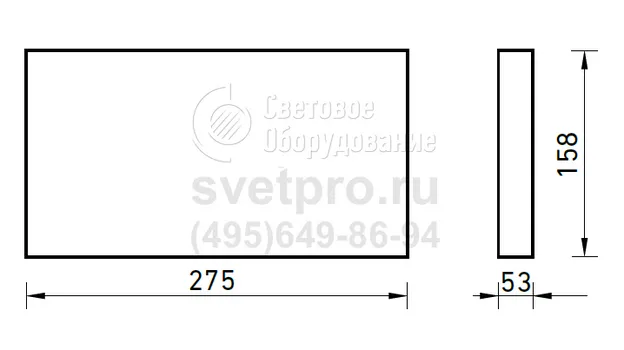

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Тип работы | Мощность | Время работы, Ч. | Аккумулятор NiCd | Источник света | Вес, кг | Средняя Яркость | Артикул |
---|---|---|---|---|---|---|---|---|
VIZART 4000-5 LED SL | централизованного электропитания | 3,4 Вт | 1 | Нет аккумулятора | LED | 3,4 | - | 4502002930 |
VIZART 4000-5 LED WH | централизованного электропитания | 3,4 Вт | 1 | Нет аккумулятора | LED | 3,4 | - | 4502002920 |
VIZART 4021-5 LED SL | непостоянного действия | 4,1 Вт | 1 | RB 6,0 V 0,8 A*h | LED | 4,1 | - | 4502002370 |
VIZART 4021-5 LED WH | непостоянного действия | 4,1 Вт | 1 | RB 6,0 V 0,8 A*h | LED | 4,1 | - | 4502002470 |
VIZART 4023-5 LED SL | непостоянного действия | 4,3 Вт | 3 | RB 6,0 V 1,2 A*h | LED | 4,3 | - | 4502002950 |
VIZART 4023-5 LED WH | непостоянного действия | 4,3 Вт | 3 | RB 6,0 V 1,2 A*h | LED | 4,3 | - | 4502002960 |
