Опоры контактной сети трубчатые ОКСТп и ОКСТф

Главная > Учебник светотехники > Опоры и мачты освещения > Опоры контактной сети трубчатые ОКСТп и ОКСТф

При изготовлении опор используется бесшовная и прямо шовная трубная продукция.

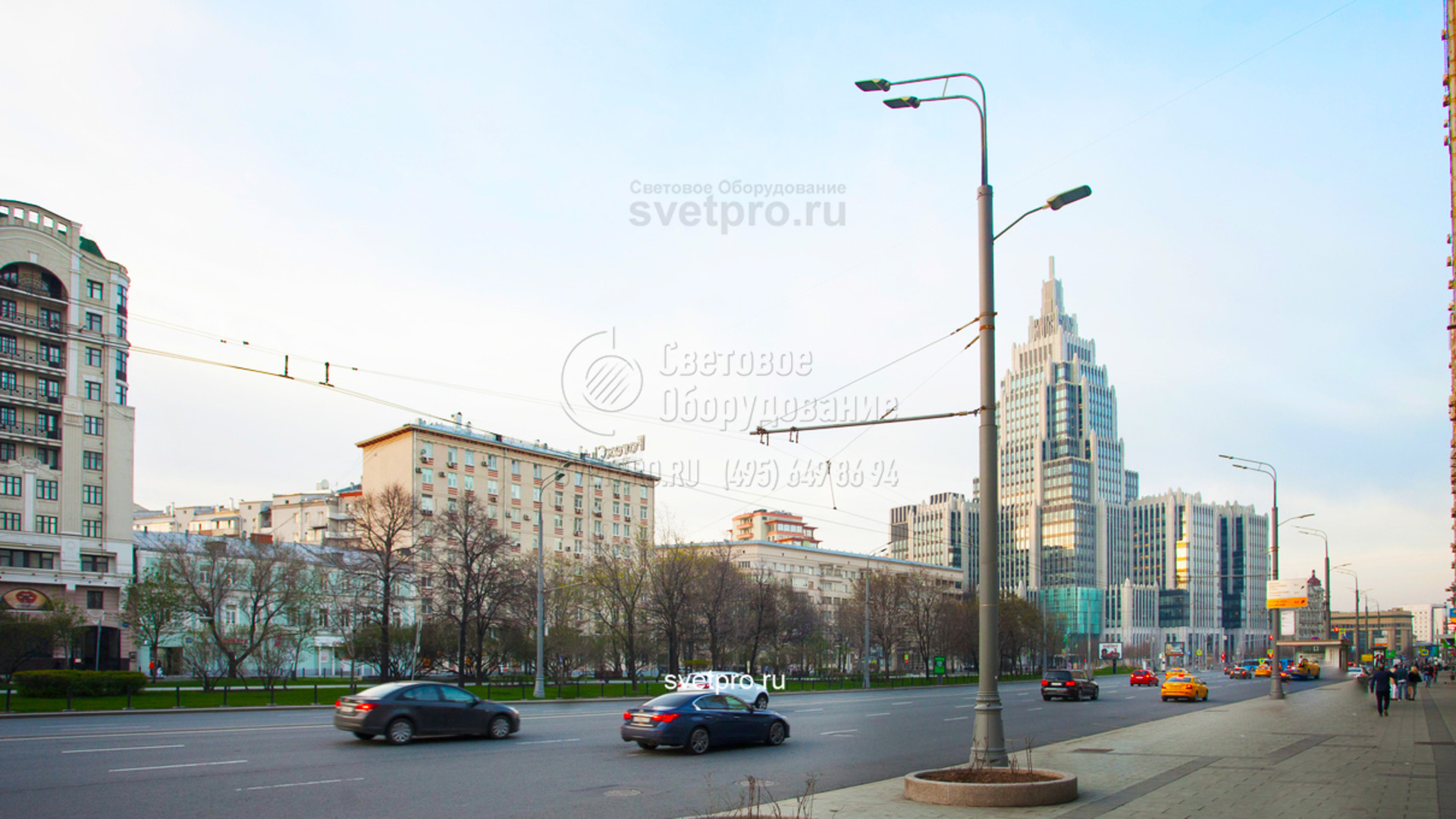

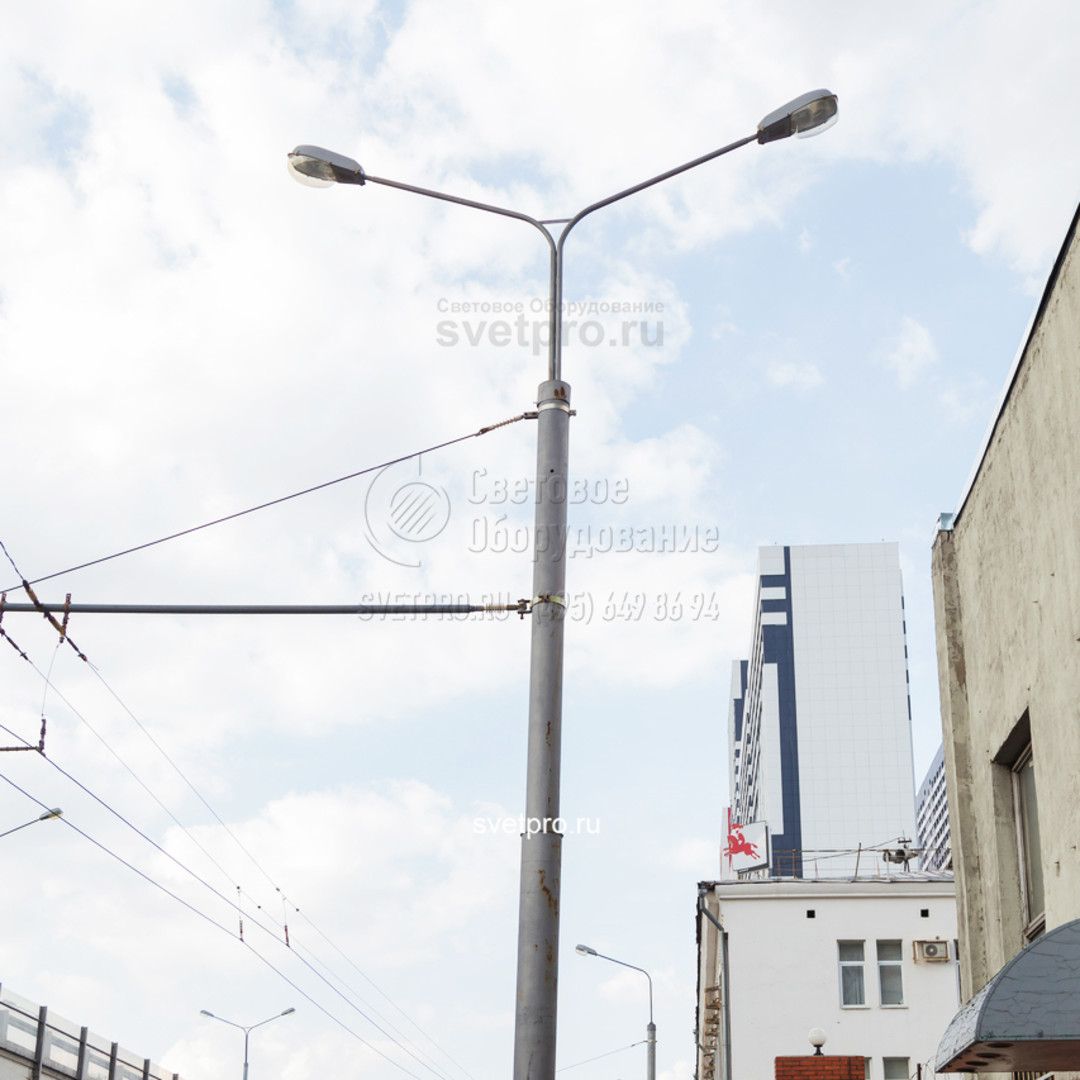

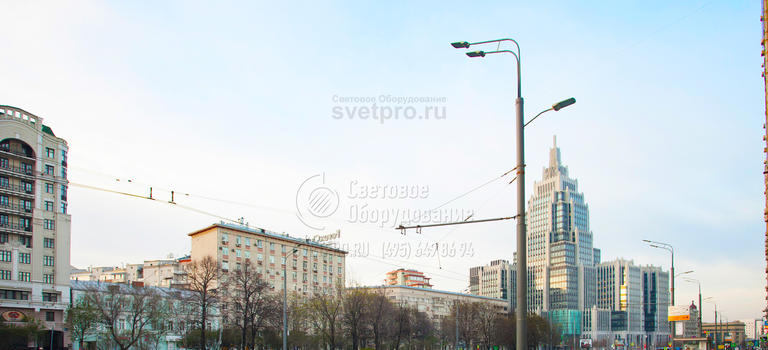

Функциональное назначение опор контактной сети трубчатых ОКСТп и ОКСТф – подвес контактной сети городского общественного электротранспорта. При изготовлении изделий обеспечивается запас прочности и технические возможности для одновременного размещения и функционирования осветительных приборов.

В маркировке опор указан их высотный габарит и значение допустимой нагрузки. Доступные значения нагрузки: 300-3000 кг, высоты: 9,0 и 10,0 – для прямостоечных версий (длина вкапываемой части: 2,0; 2,5; 3,0 м) и 9,0 – 12,0 – для фланцевых. Учитывая специфику использования опор, для них установлен параметр, ограничивающий прогиб под нагрузкой. Допустимое значение ≤ 1/70 надземной высоты. При изготовлении опор используется бесшовная и прямо шовная трубная продукция.

ОГК / НФГ Несиловые опоры освещения на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108
kn@svetpro.ru

Способы монтажа

Выбор способа монтажа основан на особенностях, заложенных при изготовлении опор. Доступны варианты: вкапывание и установка на закладной фундамент.

  • Изделия, предназначенные для вкапывания, имеют заглубляемую часть, не являющуюся характеристикой высоты опоры. Для проведения установочных работ готовится котлован и бетонный раствор, которым заливается основание.
  • Фланцевая установка применима для стволов, к которым приварен круглый фланец с отверстиями и усиливающие косынки. Закладной фундаментный блок выбирается в соответствии с особенностями опоры. Обязательно соблюдать идентичность фланцев. Объединяющие элементы: шпильки и гайки.

Способы ввода питающего кабеля

Наличие возможности подземного ввода питающего кабеля позволяет разгрузить окружающее пространство. Однако ведение земляных работ на ряде территорий ограничено, или затруднено. В таких ситуациях применяется воздушный ввод.

  • При подземном варианте используются окна ввода, выполненные в заглубленной части опор ОКСТп или закладной детали ОКСТф. Кабель протягивается в полости опоры и разделывается в лючке (обеспечена компенсация прочности). Там же расположена пластина заземления.
  • При воздушном варианте кабель вводится через отверстие в верхней части ствола.

Меры антикоррозионной защиты

Опоры контактной сети трубчатые на стадии производства проходят процесс горячего цинкования. Защитный слой при этом повышает декоративные качества. Дополнительно может быть нанесено лакокрасочное покрытие, которое обновляется в процессе эксплуатации.
