ТФ Опора контактной сети фланцевая трубчатая (ОС Мосгортранс)

Главная > Бренды > Opora Engineering > ТФ Опора контактной сети фланцевая трубчатая (ОС Мосгортранс)
Область применения:
  • Опоры данной серии предназначены для прокладки контактных линий электротранспорта и освещения городских улиц и магистралей (совместно с кронштейнами).
Назначение:
  • Опоры освещения
Артикул производителя: ТФ
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Материал: Трубный прокат
Покрытие: Горячее цинкование
Размер фланца: 480-690 мм
Нижний диаметр: 273-426 мм
Верхний диаметр: 219-325 мм
Вес: 523-940 кг
Высота: 9 м

Производитель «Opora Engineering», Россия

Цена*: от 127 300 до 199 400 руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

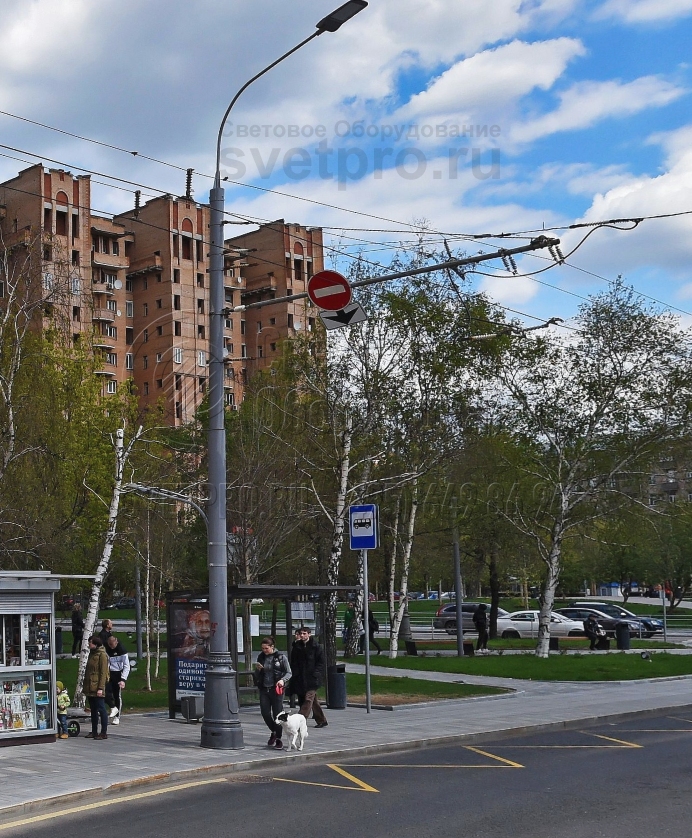

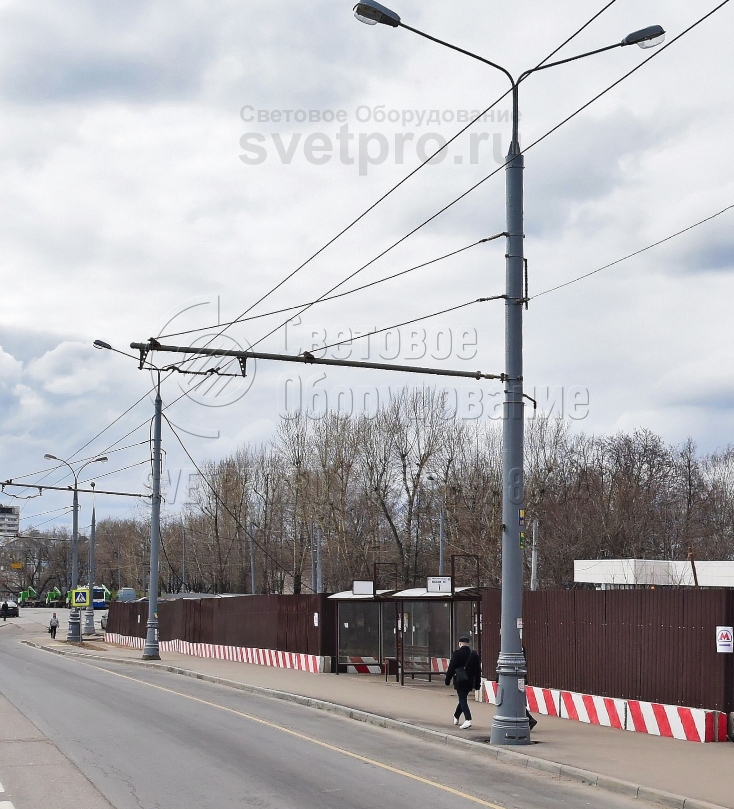

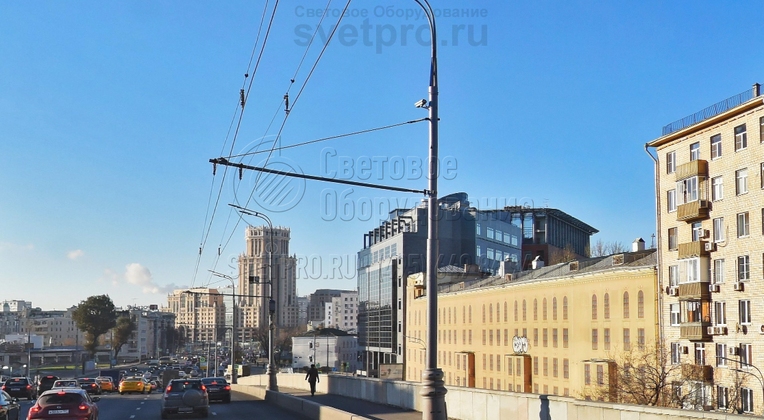

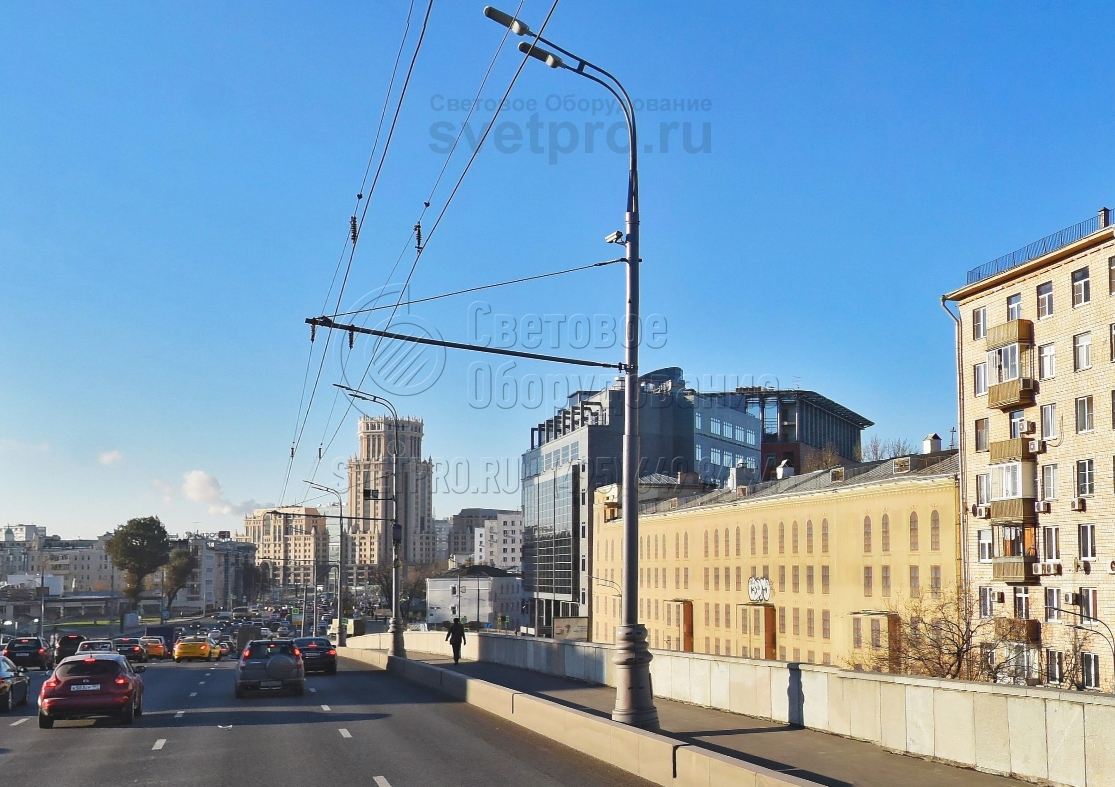

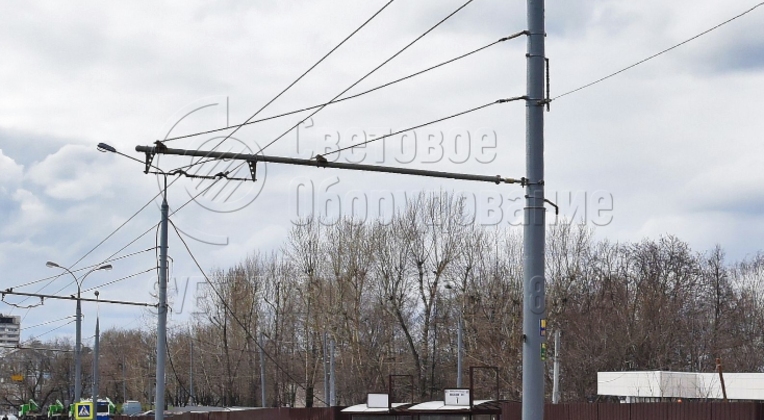

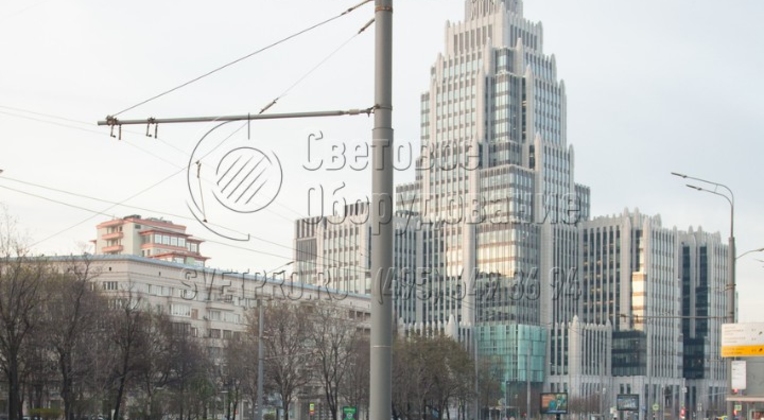

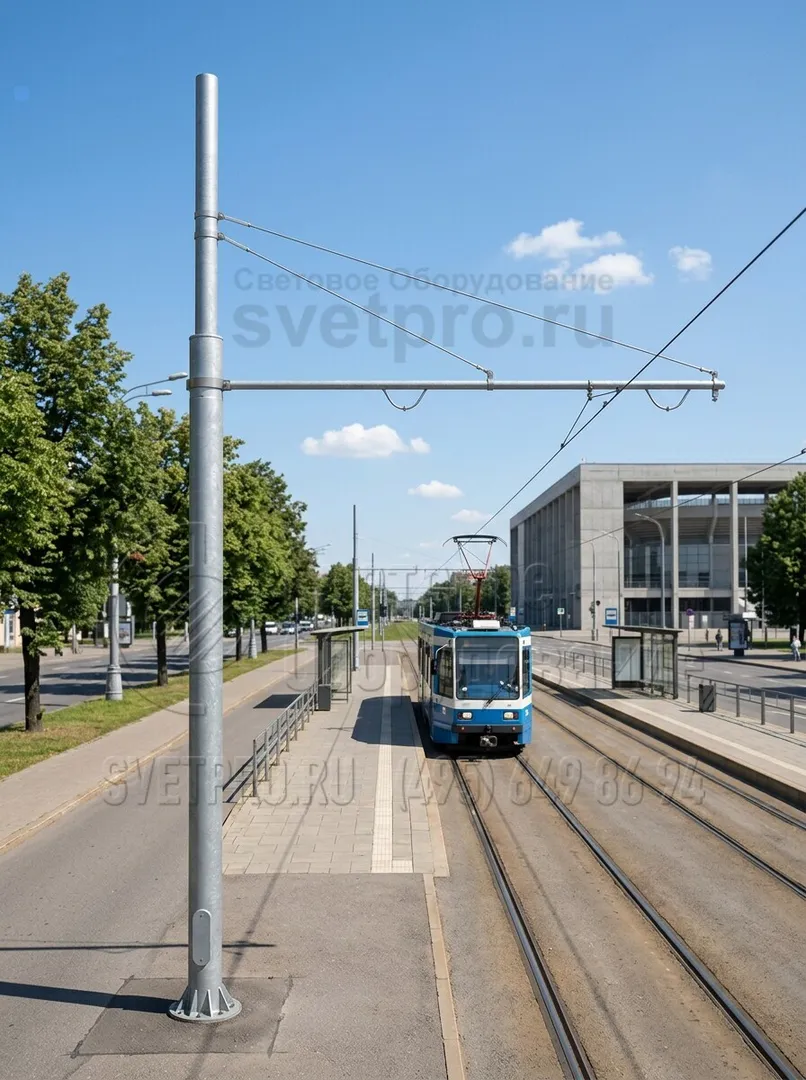

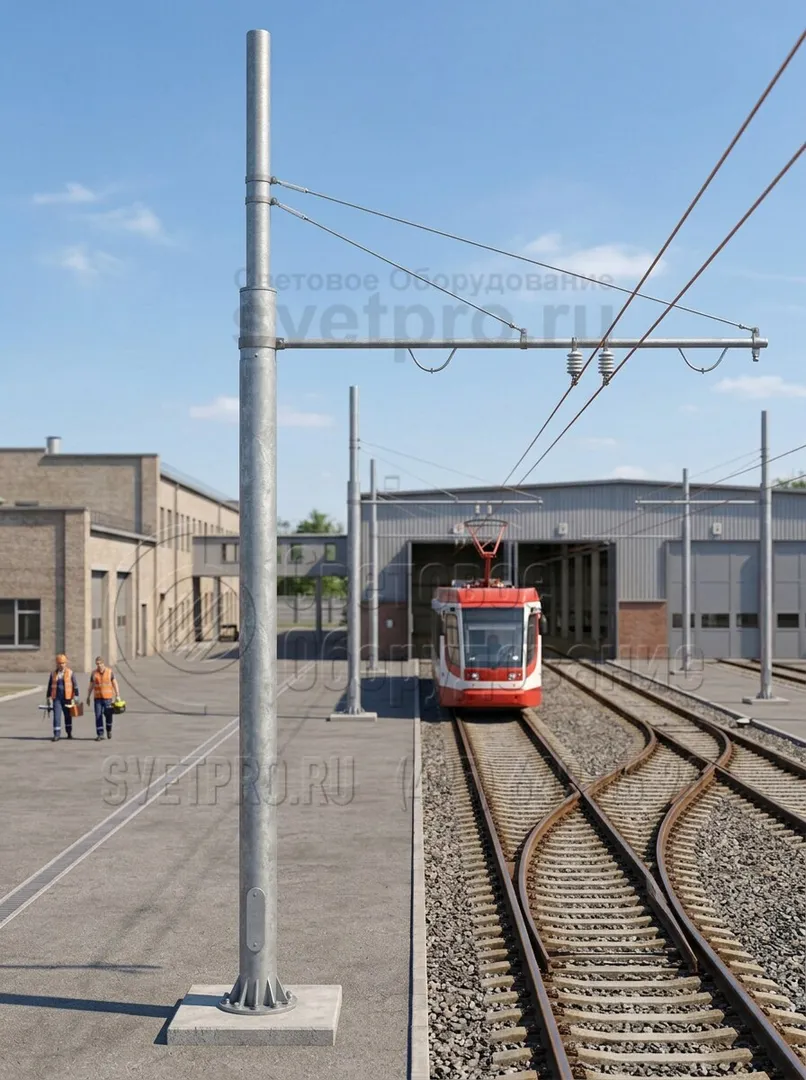

Фото с объектов

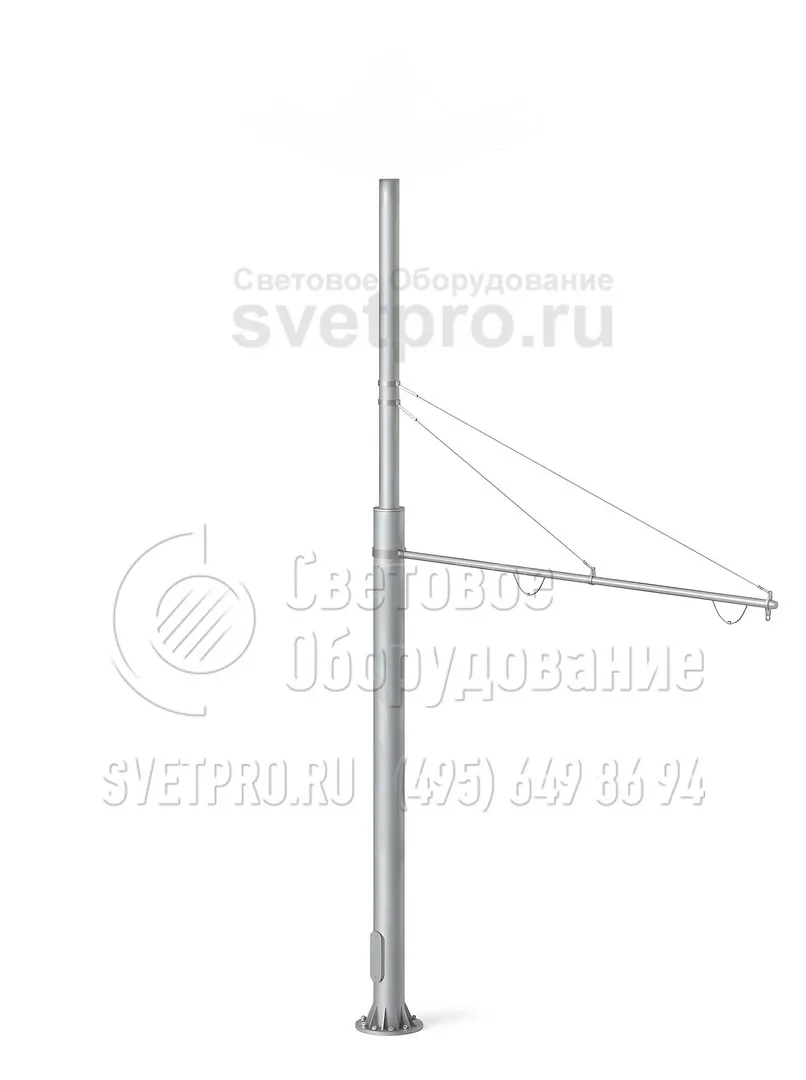

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НазваниеОбозначение опорыНаименование закладного элемента фундаментаМасса*, кгОбознач-е установочного места кронштейнаP, кгH, ммh1, ммh, ммD1, ммD2, ммd, ммА, ммБ, мм
ТФ-700-9 ТФ-700-9,0-01**-ц ЗФ-30/12/Д380-2,5-б 523 О3 700 9000 2500 2500 273 219 М30 480 380
ТФ-1000-9 ТФ-1000-9,0-01**-ц ЗФ-30/12/Д440-3,0-б 628 О3 1000 9000 3000 3500 325 219 М30 540 440
ТФ-1300-9 ТФ-1300-9,0-01**-ц ЗФ-36/12/Д470-3,0-б 775 О4 1300 9000 3000 4500 377 273 М36 580 470
ТФ-1500-9 ТФ-1500-9,0-01**-ц ЗФ-36/12/Д540-3,0-б 902 О5 1500 9000 3000 5000 426 325 М36 650 540
ТФ-1800-9 ТФ-1800-9,0-01**-ц ЗФ-36/12/Д560-3,0-б 940 О5 1800 9000 3000 5000 426 325 М36 690 560

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

ОПИСАНИЕ

Опоры ТФ – это фланцевые трубчатые осветительные конструкции, предназначенные для обслуживания транспортных магистралей, освещения микрорайонов, аэропортов, масштабных территорий, мостов и т.д. Силовое предназначение опор типа ТФ допускает возможность воздушной прокладки силовых кабелей и монтаж сетей электротранспорта.

Конструкция опор ТФ

Опоры этого типа состоят из сварных ступеней стальных труб. Качество стали зависит от условий эксплуатации опоры и ее веса. Оборудование имеет защитное покрытие, существенно снижающее вредное воздействие на опору окружающей среды. Такое покрытие обеспечивает устойчивость конструкции к коррозии и наносится при помощи горячего цинкования. При необходимости опоры можно дополнительно обработать лакокрасочным покрытием.

Опоры ТФ устанавливаются на железобетонный фундамент, габариты и параметры которого зависят от массы конструкции, характера грунта и внешних факторов. Для крепления осветительного оборудования на опорах предусмотрены кронштейны, а для проводки силовых кабелей предназначены кожухи и решетчатые окна внизу.

НАЗНАЧЕНИЕ

Опоры контактной сети трубчатые предназначены для установки контактных сетей городского электротранспорта (СНиП 2.05.09-90 "Трамвайные и троллейбусные линии"). Опоры данной серии удовлетворяют требованиям прочности и жесткости при воздействии нормированной боковой статической нагрузки. Отклонение верхней части опоры под нагрузкой - согласно СНиП 2.05.09-90.

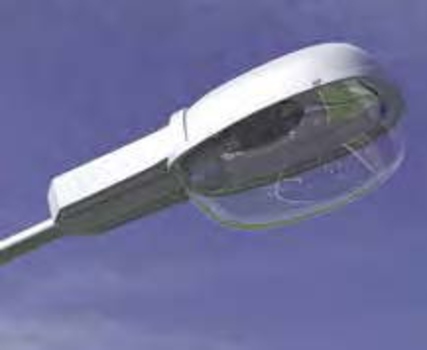

Светильник GALAD Лидер
  • Мощность – 70–400 Вт. Источник света: лампы ДРИ, ДНаТ или ДРЛ.
  • Степень защиты светильника – IP65 или IP23.
  • Высокоэффективный отражатель позволяет получать КПД до 86 %.
  • Светильник является самым популярным на дорогах России.

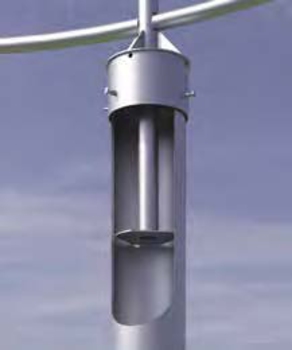

Кронштейн «Ладья» (серия 4)
  • Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с кронштейном).
  • За счет обечайки и внутренней трубы кронштейн прочно и надежно закрепляется на опоре.
  • Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

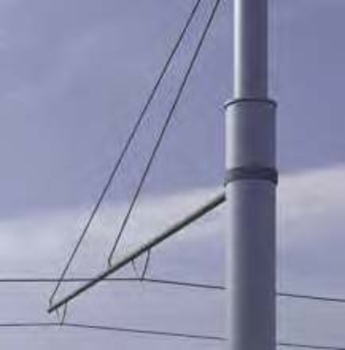

Линии контактной сети
  • На опору можно устанавливать специальную арматуру для подвеса контактных линий электротранспорта (арматура заказывается отдельно).
  • В опоре предусмотрено специальное отверстие для воздушного подвода питания.
  • В опоре предусмотрено отверстие под болт М10 для осуществления заземления.

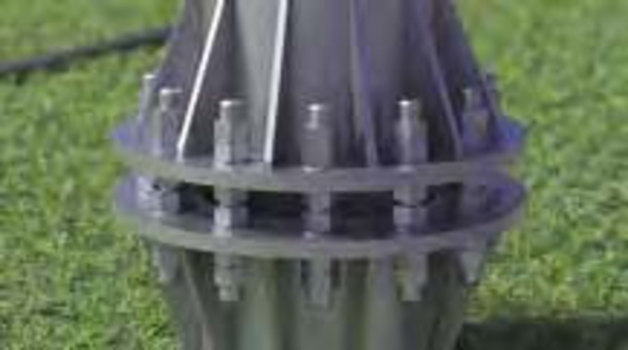

Фланцевое соединение
  • Опора имеет фланцевый узел крепления, что облегчает еe транспортировку и установку.
  • Закладной фланцевый элемент служит для передачи нагрузок от устанавливаемой опоры на фундаментный блок, выполняемый из бетона.

Установка опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе стальной фланцевый закладной элемент. Закладные элементы для данного типа опор выполняются трубными (ЗФ) или анкерными (ЗА, под запрос) и поставляются отдельно. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Установка оборудования

Благодаря высокой прочности и жёсткости металлической конструкции, на опору стандартно устанавливаются кронштейны со светильниками, а также допускается установка кронштейнов с большим количеством светильников. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.

Преимущества

  • В качестве материала используется высококачественный трубный прокат по ГОСТ 8732-78 ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
  • Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
  • Ревизионное окно и фланец имеют специальное усиление, что обеспечивает повышенную прочность опоры.
  • Возможен как воздушный, так и подземный подвод кабеля.
  • Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

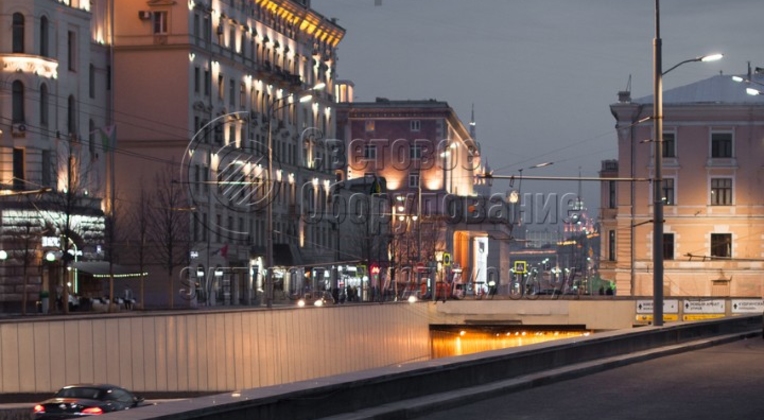

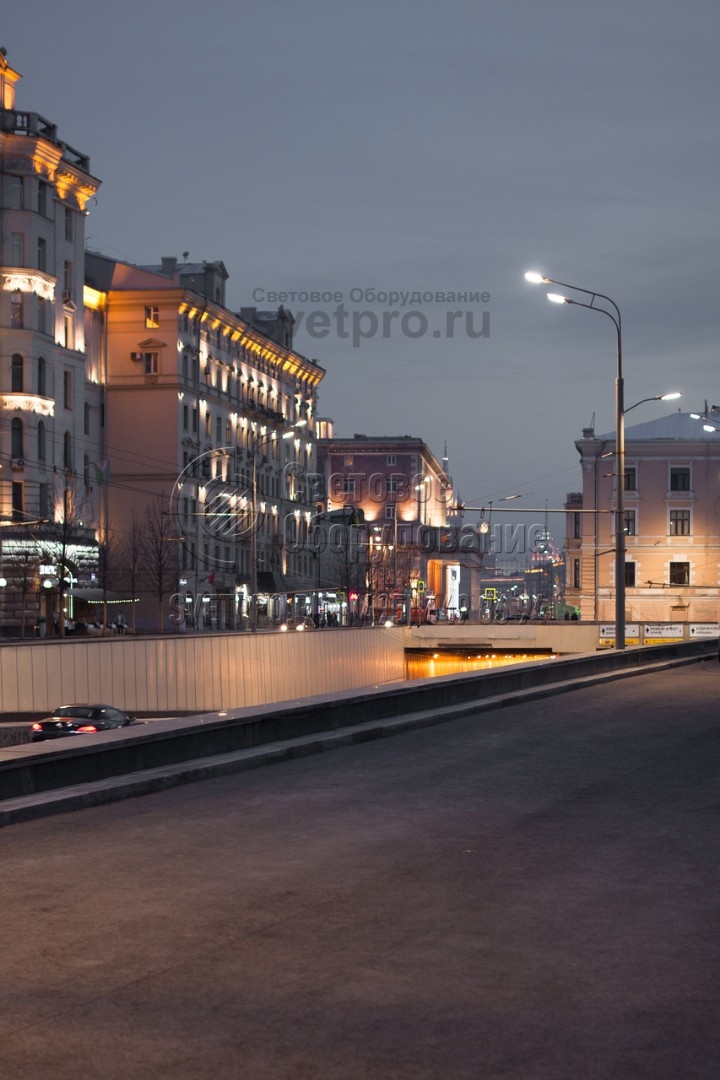

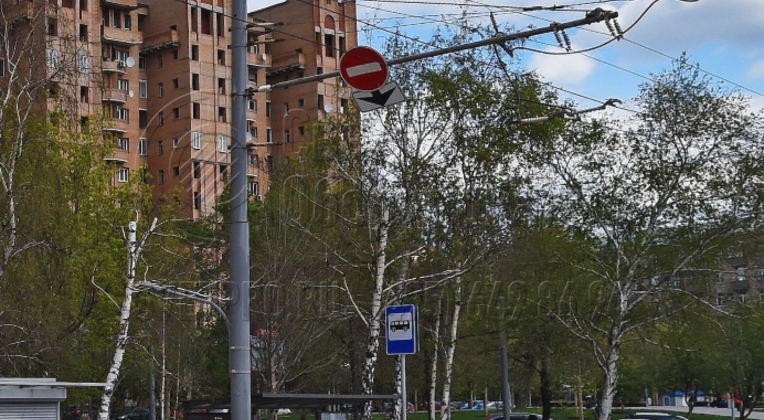

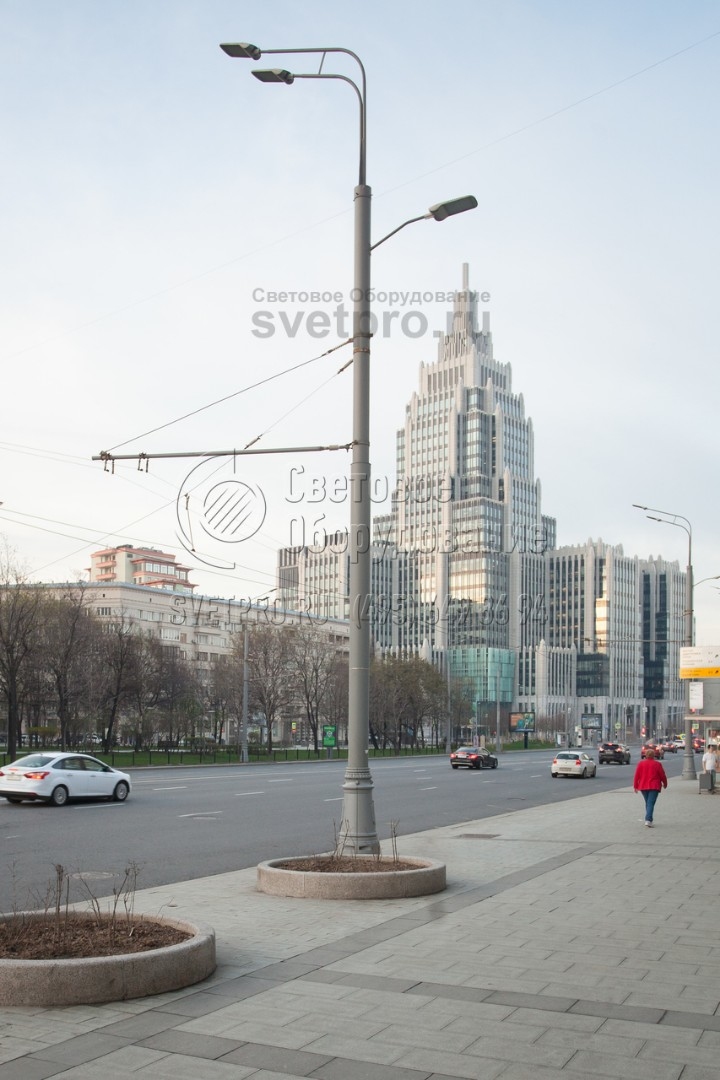

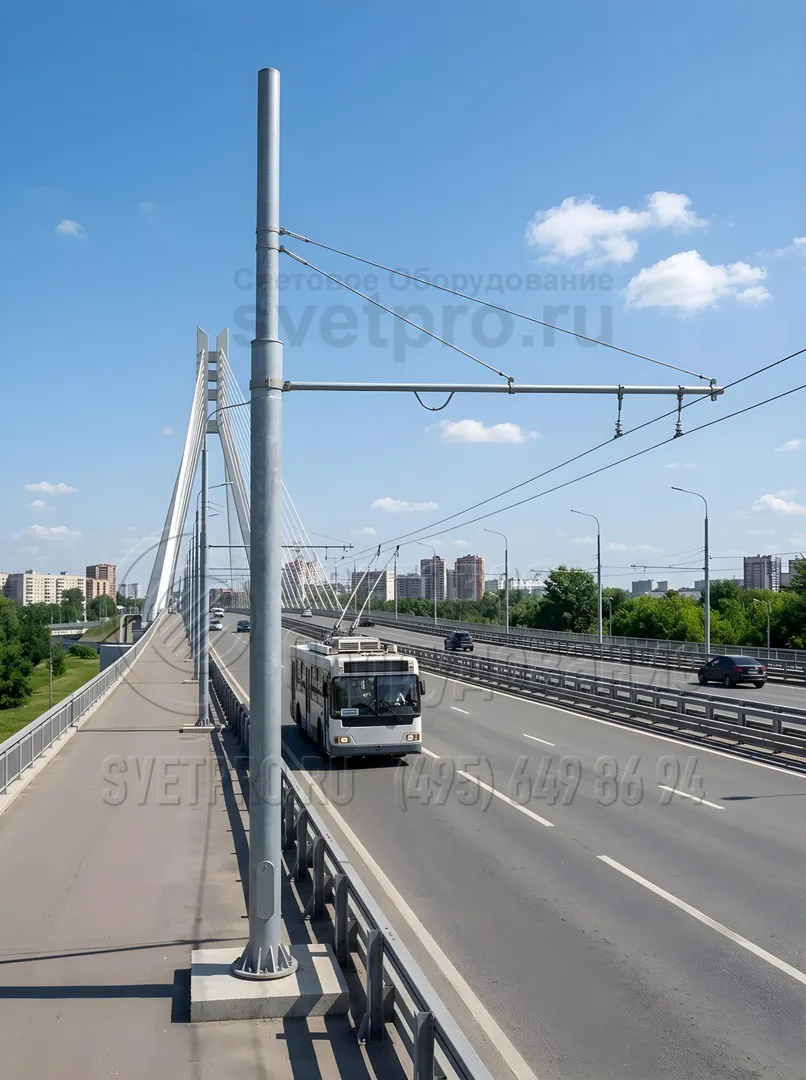

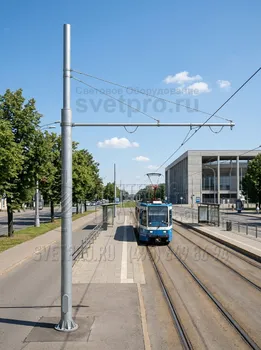

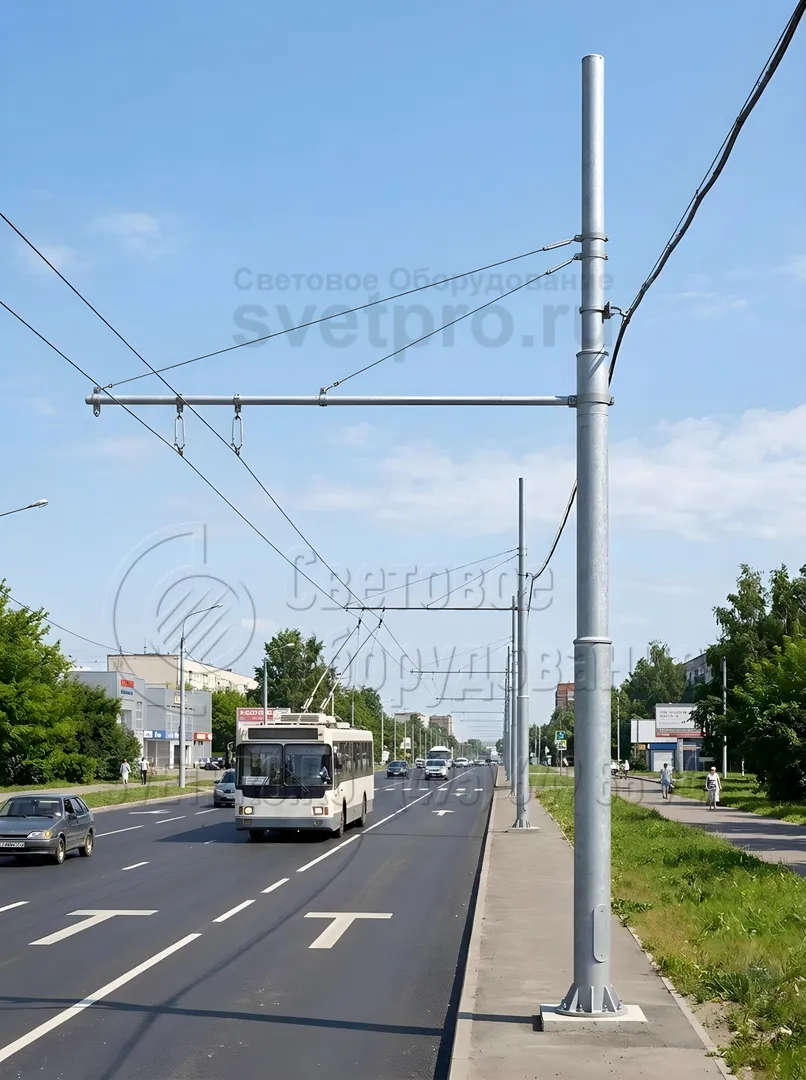

фото с объектов
