ТП Опора контактной сети прямостоечная трубчатая

Главная > Бренды > Opora Engineering > ТП Опора контактной сети прямостоечная трубчатая

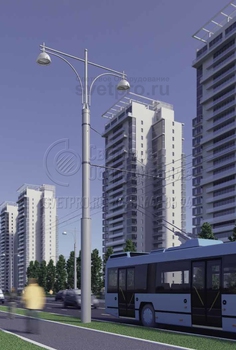

Область применения:
  • Опоры данной серии предназначены для прокладки контактных линий электротранспорта и освещения городских улиц и магистралей (совместно с кронштейнами).
Назначение:
  • Опоры освещения
Артикул производителя: ТП
Установка: В подготовленный котлован.
Материал: Трубный прокат
Покрытие: Горячее цинкование
Нижний диаметр: 219-478 мм
Верхний диаметр: 168-325 мм
Вес: 627-1501 кг
Высота: 9-11 м

Производитель «Opora Engineering», Россия

Цена*: от 118 500 до 288 700 руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

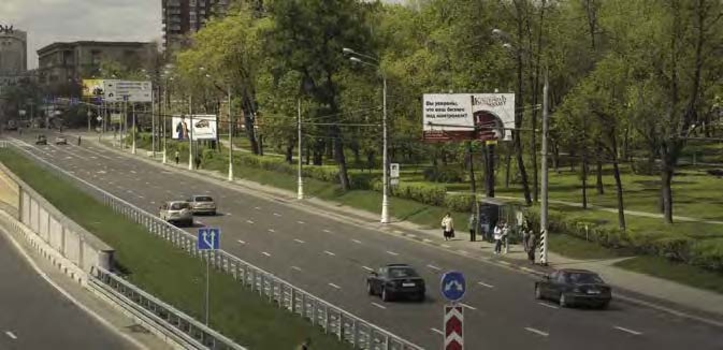

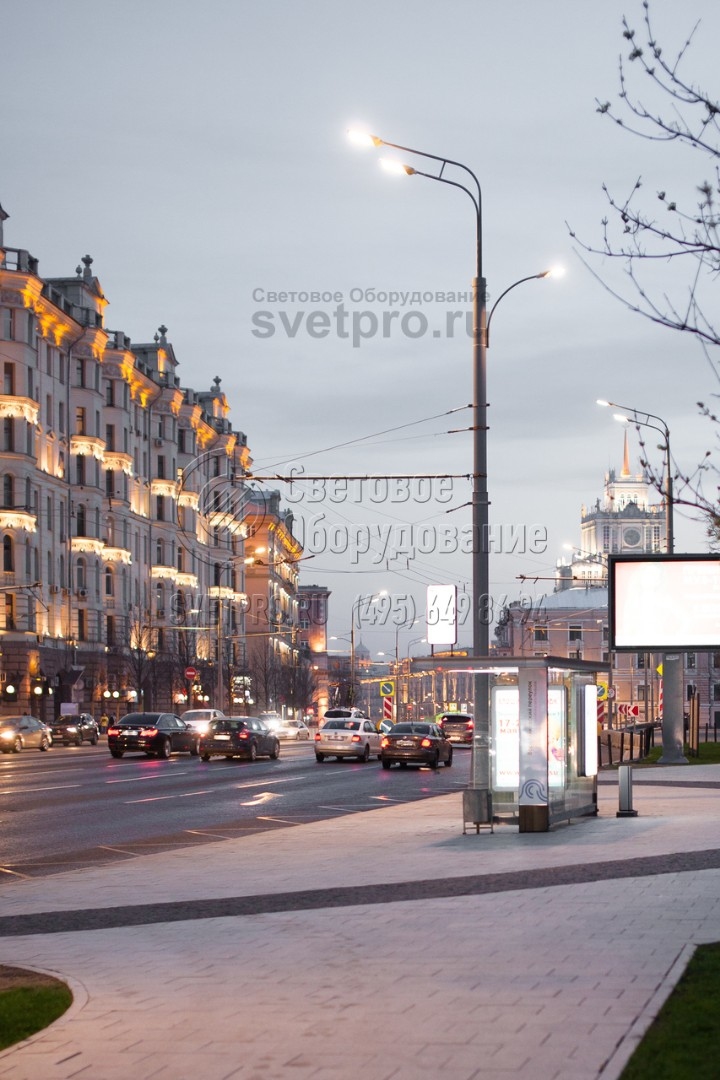

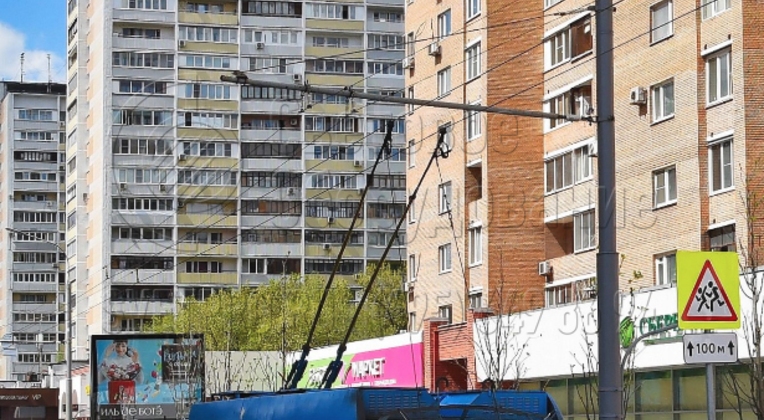

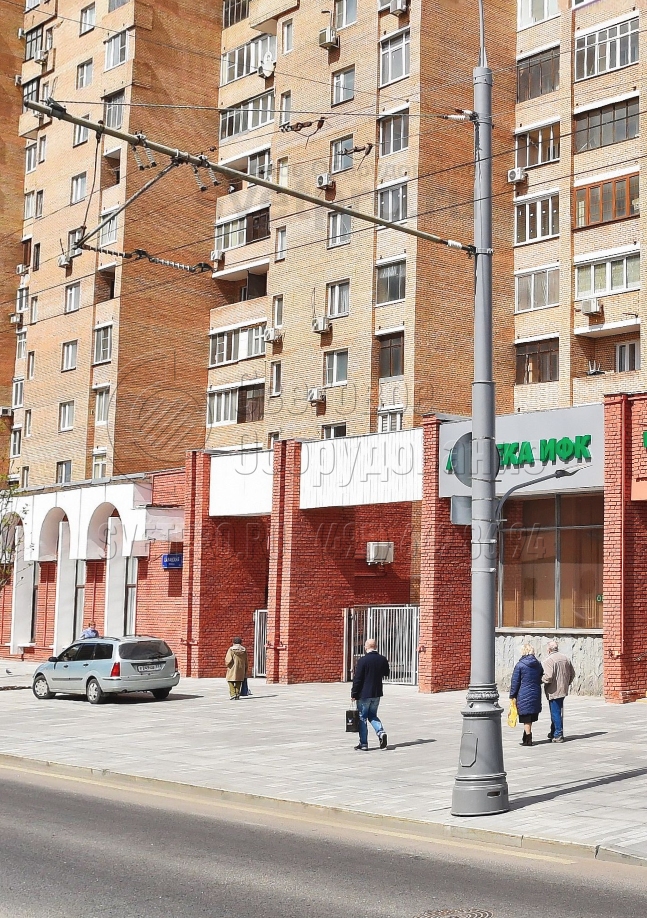

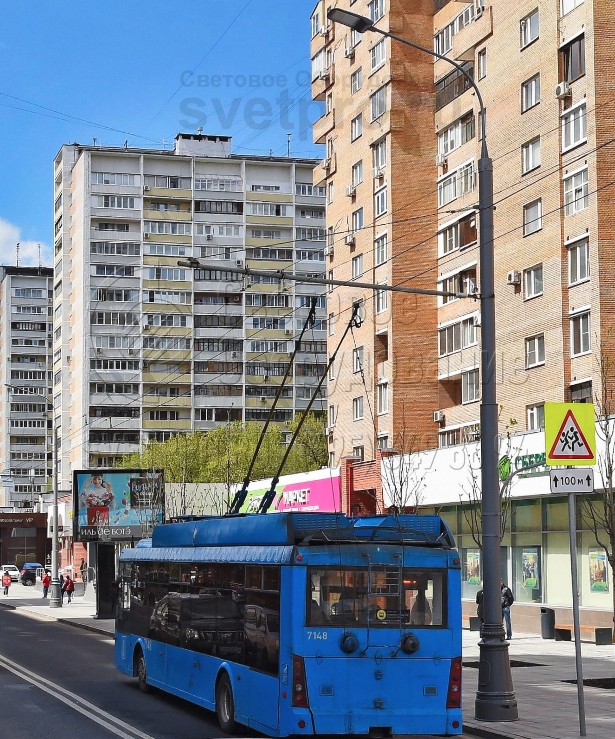

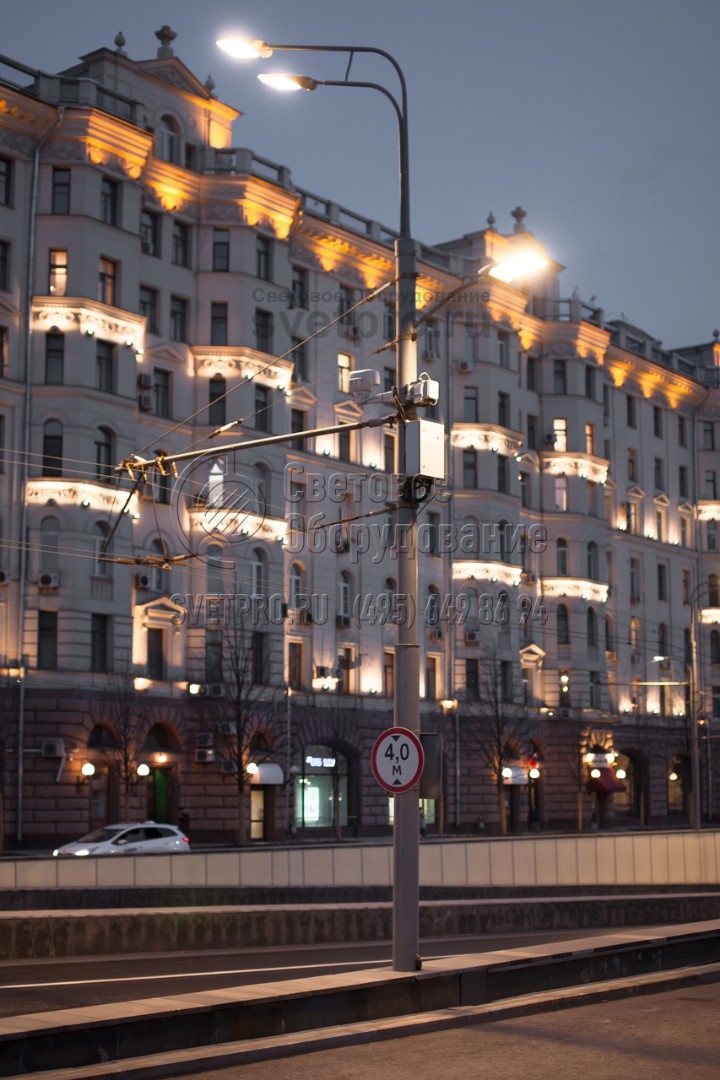

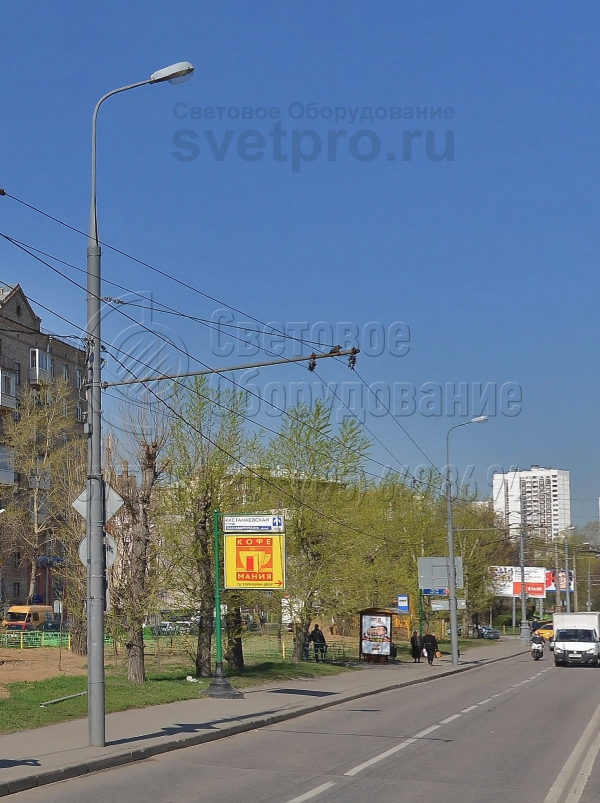

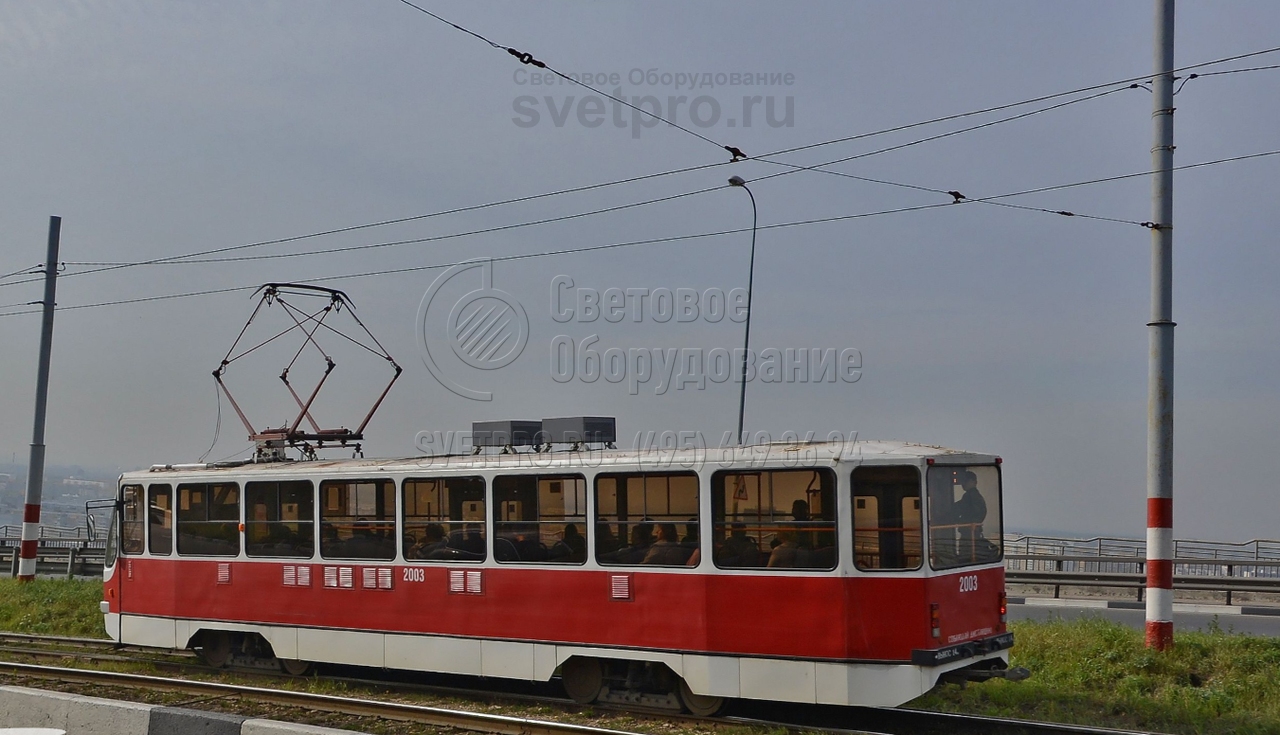

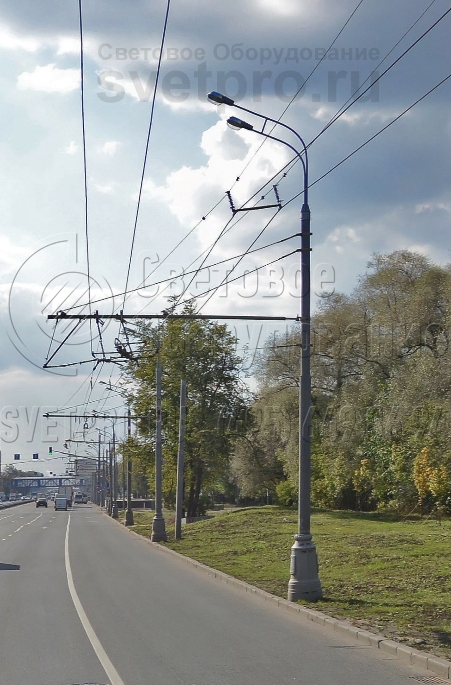

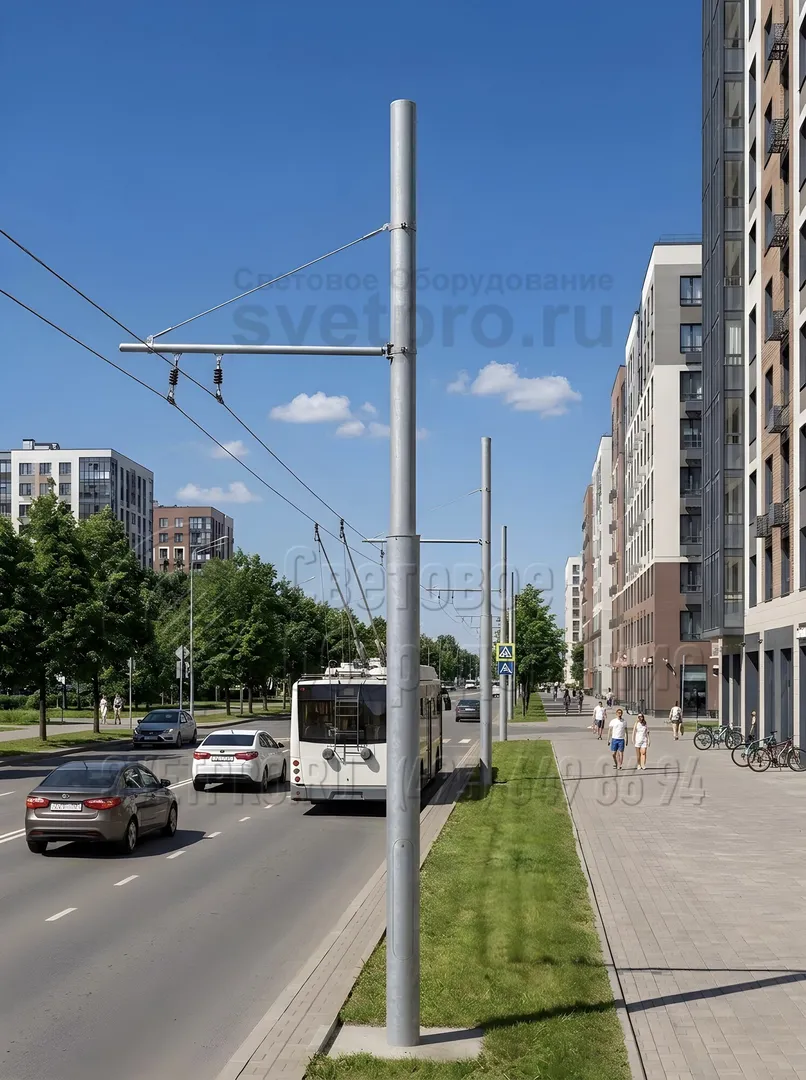

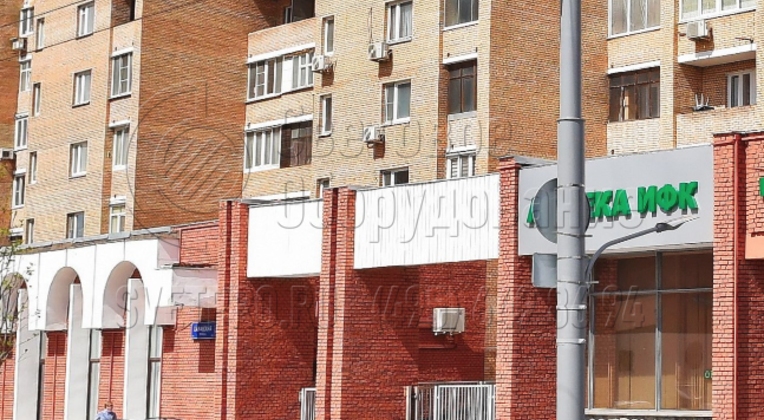

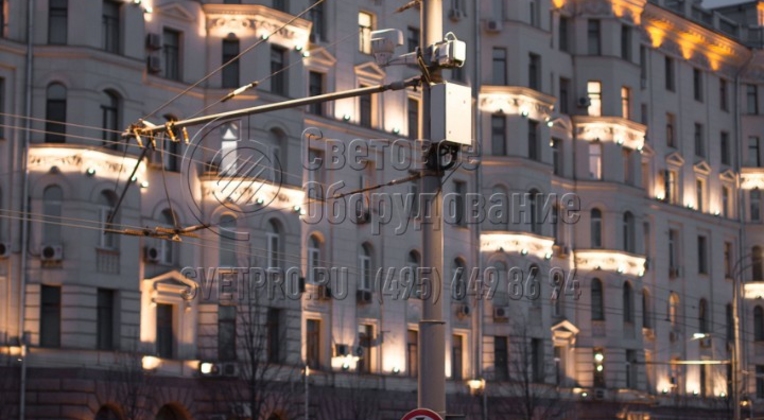

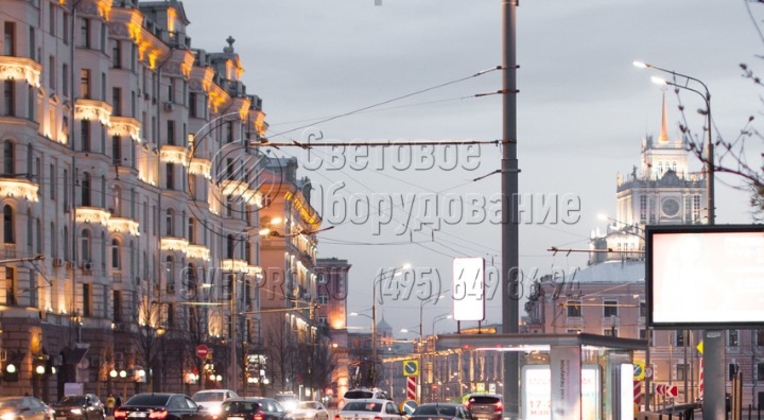

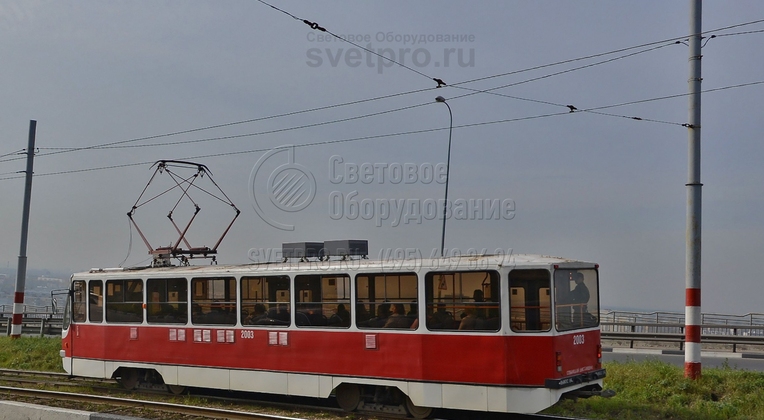

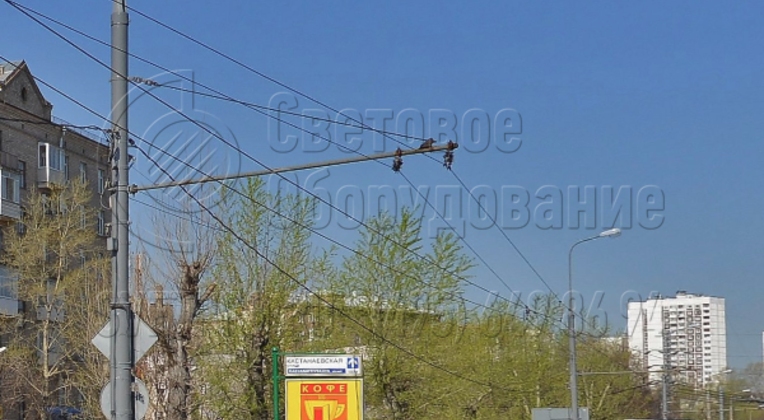

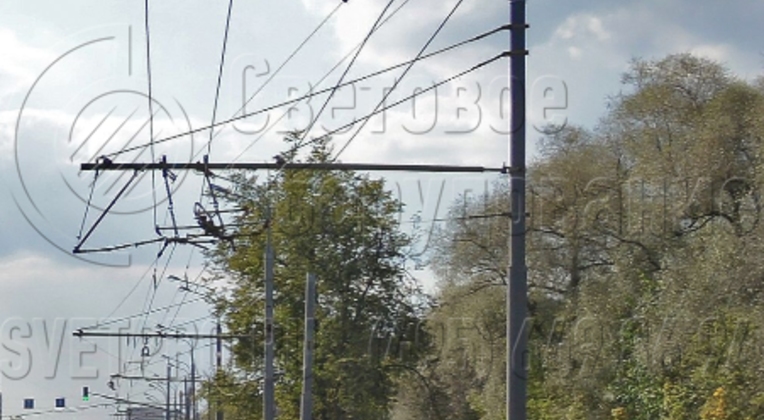

Фото с объектов

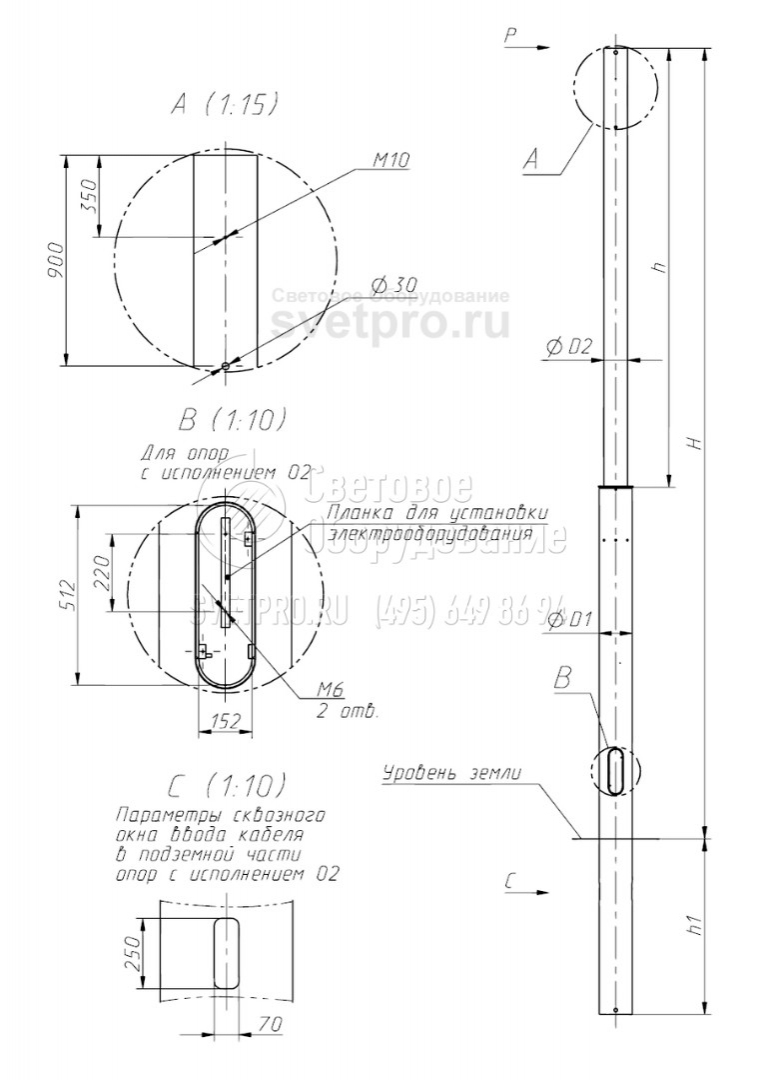

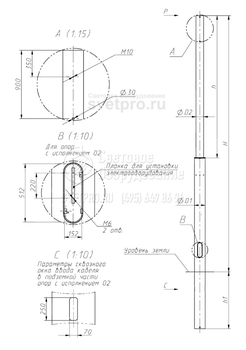

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НазваниеОбозначение опорыМасса*, кгОбозначение
установочного места кронштейна
P, кгH, ммh1, ммh, ммD1, ммD2, мм
ТП-400-9 ТП-400-9,0/11,0-01**-ц 657 О2 400 9000 2000 4000 219 168
ТП-700-9 ТП-700-9,0/11,5-01**-ц 627 О3 700 9000 2500 2500 273 219
ТП-900-9 ТП-900-9,0/11,0-01**-ц 749 О3 900 9000 2000 2500 325 219
ТП-1000-9 ТП-1000-9,0/11,5-01**-ц 783 О3 1000 9000 2500 3500 325 219
ТП-1000-11 ТП-1000-11,0/13,5-01**-лк 1381 О4 1000 11000 2500 4500 325 273
ТП-1200-9 ТП-1200-9,0/11,0-01**-ц 909 О4 1200 9000 2000 5000 377 273
ТП-1200-10 ТП-1200-10,0/12,5-01**-лк 870 О4 1200 10000 2500 5000 325 273
ТП-1300-9 ТП-1300-9,0/11,5-01**-ц 975 О4 1300 9000 2500 4500 377 273
ТП-1500-9 ТП-1500-9,0/11,5-01**-ц 967 О4 1500 9000 2500 4000 377 273
ТП-1800-9 ТП-1800-9,0/11,5-01**-ц 1113 О5 1800 9000 2500 5000 426 325
ТП-1800-10 ТП-1800-10,0/12,5-01**-лк 1058 О5 1800 10000 2500 5000 426 325
ТП-2000-9/11 ТП-2000-9,0/11,0-01**-ц 1112 О5 2000 9000 2000 4500 426 325
ТП-2000-9/12 ТП-2000-9,0/12,0-01**-ц 1196 О5 2000 9000 3000 4500 426 325
ТП-2200-9 ТП-2200-9,0/11,5-01**-ц 1147 О5 2200 9000 2500 4000 426 325
ТП-2500-9 ТП-2500-9,0/11,5-01**-ц 1330 О5 2500 9000 2500 3500 426 325
ТП-3000-9 ТП-3000-9,0/11,5-01**-ц 1501 О5 3000 9000 2500 3000 478 325

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

ОПИСАНИЕ

Опоры ТП – это трубчатые прямостоечные осветительные конструкции, которые предназначены для обслуживания транспортных магистралей, микрорайонов, спортивных комплексов, аэропортов, мостов. ТП - опоры силового типа, их можно использовать для протяжки изолированных линий электропередач. Их применяют для наземных и подземных электротранспортных сетей.

Назначение

Опоры предназначены для прокладки контактных линий электротранспорта и освещения дорог с контактной сетью для городского электротранспорта. Помимо установки осветительного оборудования совместно с кронштейнами и контактной сети опоры типа ТП могут использоваться для воздушной подвески кабелей электрической сети наружного освещения (СИП), установки рекламных, информационных щитов и т.п.

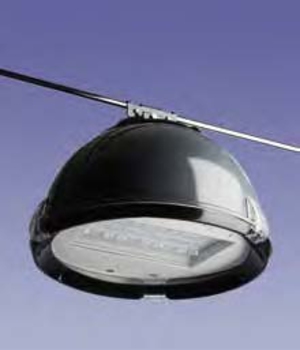

Светодиодный светильник - GALAD Дельта LED
  • Мощность 40 Вт
  • Степень защиты – IP65
  • Классическая форма светильника в светодиодном исполнении
  • Поворот узла крепления на 360° в горизонтальной плоскости и на 33° в вертикальной, что позволяет устанавливать светильник на трос, натянутый вдоль или поперек проезжей части, а также на трос, установленный наклонно

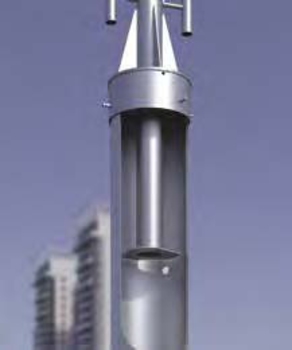

Кронштейн «Солярис» (серия 10)
  • Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с кронштейном).
  • За счет обечайки и внутренней трубы кронштейн прочно и надежно закрепляется на опоре.
  • Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

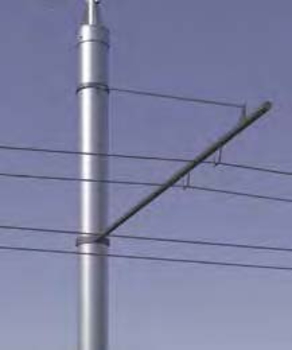

Линии контактной сети
  • На опору можно устанавливать специальную арматуру для подвеса контактных линий электротранспорта (арматура заказывается отдельно согласно СНиП 2.05.09-90 "Трамвайные и троллейбусные линии").
  • В опоре предусмотрено специальное отверстие для воздушного подвода питания.
  • В опоре предусмотрено отверстие под болт М10 для осуществления заземления.
  • Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе);

Покрытие

На опоры методом горячего цинкования наносится специальное антикоррозийное покрытие в полном соответствии с ГОСТ 9.307-89, что обеспечивает сохранность изделий в течение 25 -30 лет эксплуатации без восстановления защитного слоя. Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Дополнительно наружная поверхность опоры может быть обработана лакокрасочным покрытием. Цвет оговаривается при заказе предварительно по таблице RAL.

Особенности конструкции

Опоры представляют собой стальные сварные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91). Сталь для элементов конструкции опор выбирается исходя из климатического района эксплуатации согласно СНиП II -23-81 «Стальные конструкции». Расчётный прогиб приложены к верхней части опоры под воздействием нормативной нагрузки не превышает 1/70 высоты надземной части опоры.

Способ установки опор

Установка опор осуществляется в подготовленный котлован. После установки опор по уровню в проектное положение их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер D1. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Способ установки оборудования

На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.

Преимущества

  • В качестве материала используется высококачественный трубный прокат по ГОСТ 8732-78 ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
  • Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
  • Ревизионное окно имеет специальное усиление, что обеспечивает повышенную прочность опоры.
  • Возможен как воздушный, так и подземный подвод кабеля.
  • Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

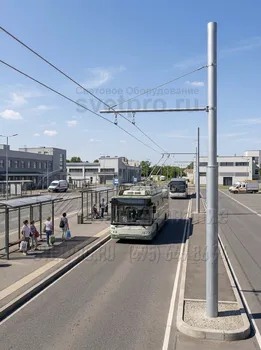

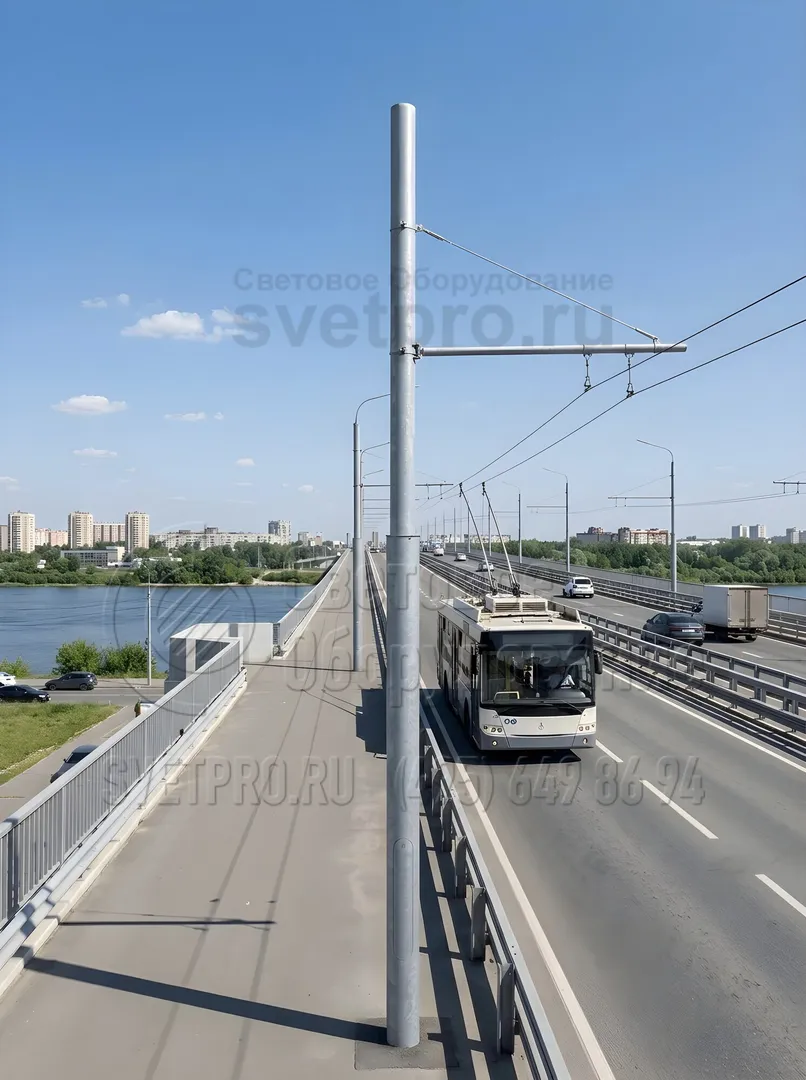

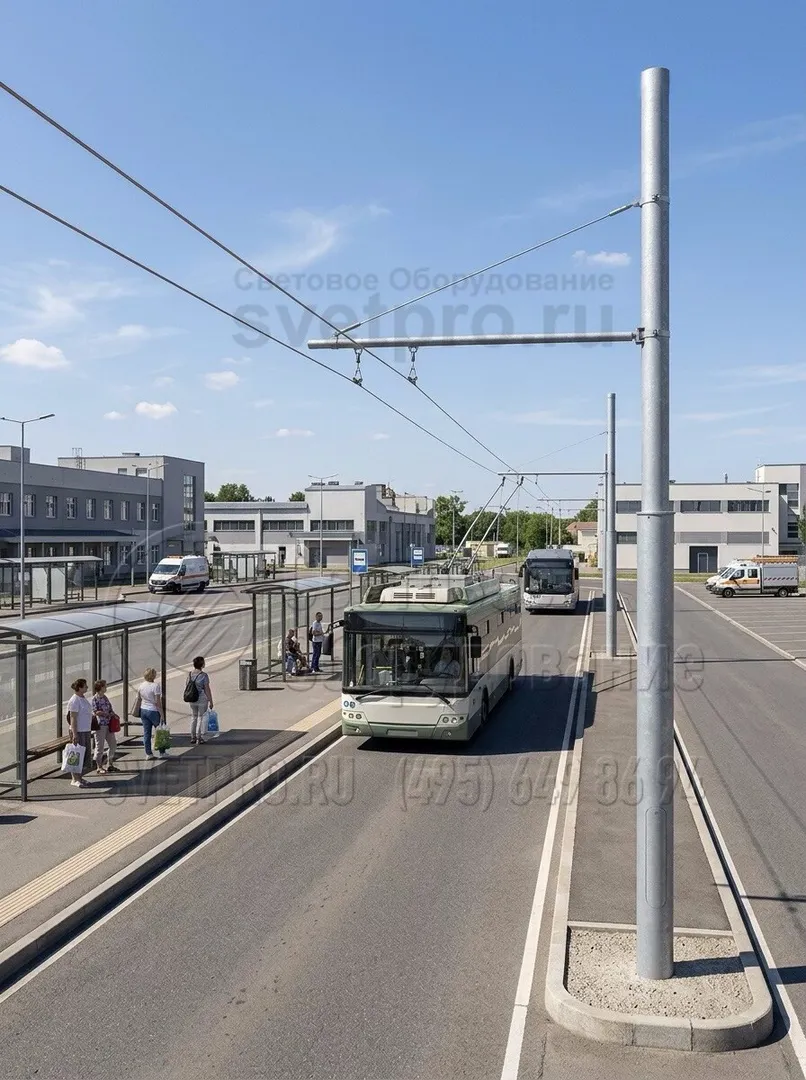

фото с объектов
