Ревизионное отверстие в круглоконических опорах

Главная > Учебник светотехники > Опоры и мачты освещения > Ревизионное отверстие в круглоконических опорах

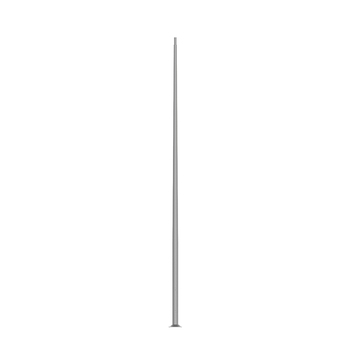

Опора с круглым коническим стволом — модификации НФК и НПК — являются несиловыми, поэтому кабель для подачи электричества к ним прокладывается под землей. Для удобного соединения с внутренними проводами в корпусе внизу предусмотрено ревизионное отверстие. Рассмотрим, какие особенности имеет этот конструктивный элемент и каким образом производится подключение кабелей к несиловой круглоконической опоре.

Если у вас есть вопросы, которые требуют немедленного решения,
позвоните или напишите нам!

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108
kn@svetpro.ru

Особенности узла соединения

Технологический лючок для коммутации подземных электрических линий и проводки внутри ствола делается при изготовлении опоры. Он имеет такие особенности:

  1. Лючок проделывается внизу корпуса. Расположение от уровня грунта до нижнего среза отверстия составляет около 100 см. Такое место выбрано для удобства обслуживания оборудования. Все работы электрик может проводить с уровня земли и без привлечения гидравлического подъемника на базе грузового автомобиля.
  2. Отверстие имеет вытянутую форму и закругленные края. Такая форма облегчает выполнение электромонтажных работ. Габариты отверстия рассчитаны так, чтобы туда можно было легко установить вводный щиток.

  1. Внутри отверстия к противоположной части опоры приварена монтажная планка. В ней проделаны отверстия для крепления вводного щитка. Для фиксации этой детали используются стандартные болты с гайками.

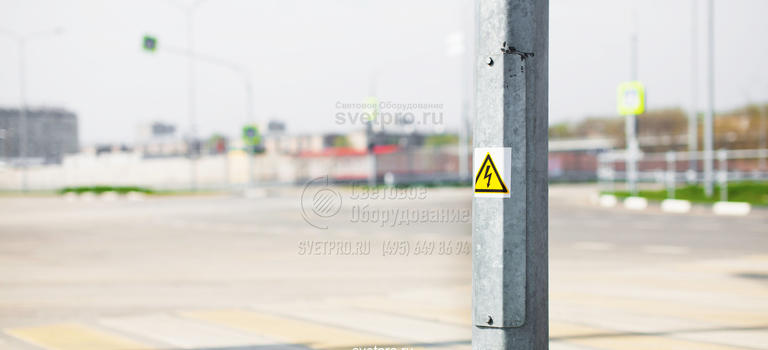

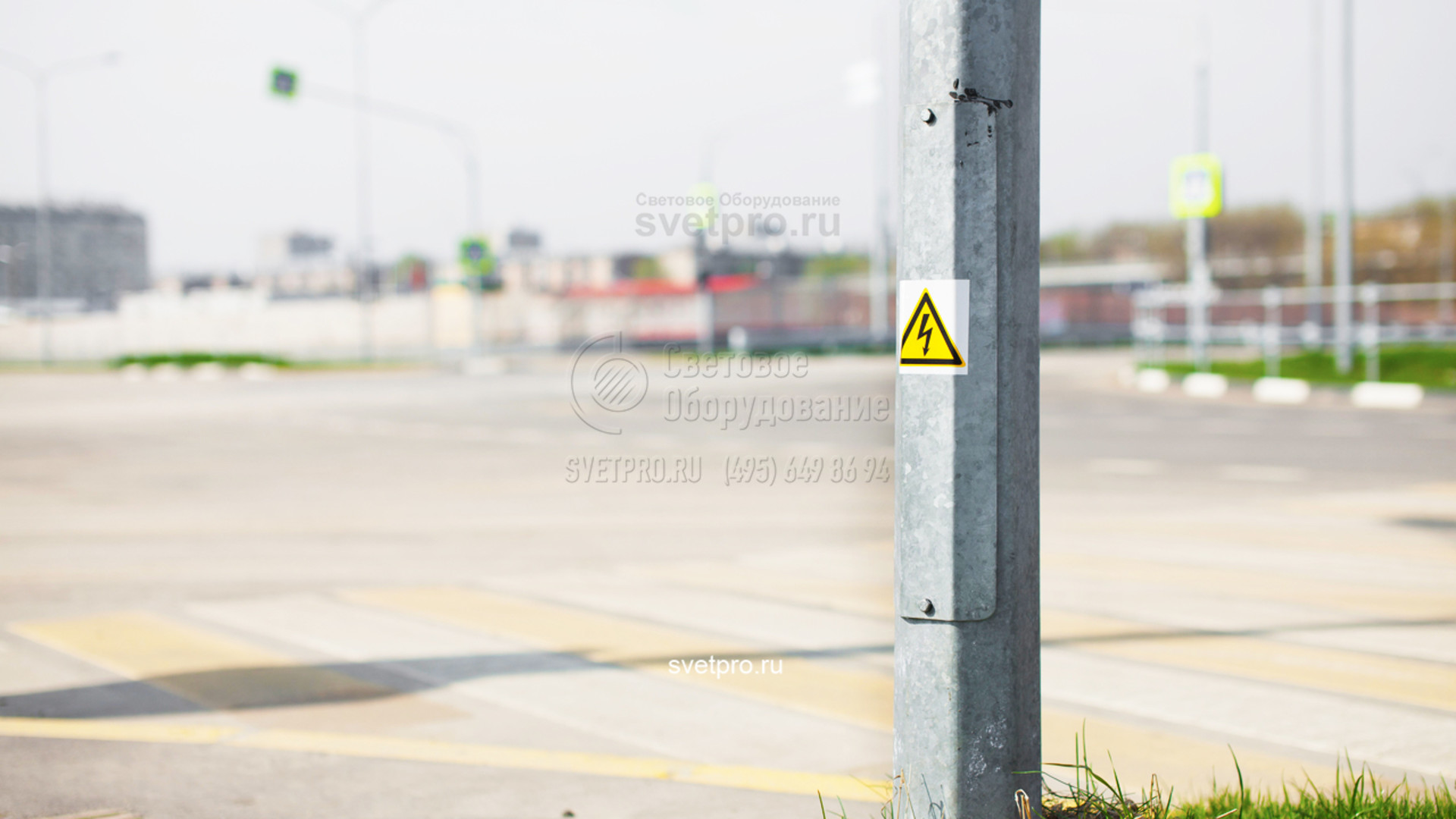

  2. Технологическое отверстие для коммутации закрыто крышкой. Она точно подходит по форме к лючку. Ее использование придает опоре красивый внешний вид, защищает коммутационный узел от попадания мусора и воды, препятствует доступу посторонних и несанкционированному вмешательству в работу системы.
  3. Над ревизионным отверстием может находиться небольшой козырек. Он нужен для рассечения потока воды, который стекает по поверхности корпуса. Таким образом отверстие лучше защищено от внешних воздействий.

Конструктивные особенности вводного щитка

Соединение поземной линии и проводки ствола производится с помощью вводного щитка. Он выполнен в виде единого узла в защищенном пластиковом корпусе. Полимер предотвращает механическое повреждение электрических компонентов и их выход из строя из-за попадания воды.

В вводном щитке имеются клеммные колодки. Они необходимы для разделки силового кабеля и соединения с соответствующими частями электрического оборудования. Благодаря клеммным колодкам упрощается коммутация и повышается надежность соединений. При необходимости можно выполнить монтаж и повторный демонтаж.

Дополнительно установлены устройства защитного отключения. Они прекращают подачу электрического тока в случае, если произойдет короткое замыкание или перегрузка сети. Это предотвращает поломку световых приборов на кронштейне.

Работы по подключению силовых линий должны проводиться квалифицированными специалистами с профильным образованием, которые знают и соблюдают правила устройства электроустановок и отраслевые нормы безопасности.

Услуги по установке и подключению опор

Наша компания изготавливает опоры наружного освещения из стали, а также оказывает услуги по строительству инженерных сетей освещения «под ключ». Для оформления заказа воспользуйтесь формой обратной связи или телефоном, чтобы связаться с менеджерами отдела продаж.

Мы имеем большой запас готовых типовых опор на складе, поэтому можем поставить большой объем продукции в минимальные сроки. Если нужно адаптировать опору под конкретные условия эксплуатации (низкие температуры, сильный ветер), срок изготовления составит до 8 недель. Дополнительно предоставляются услуги по доставке.
