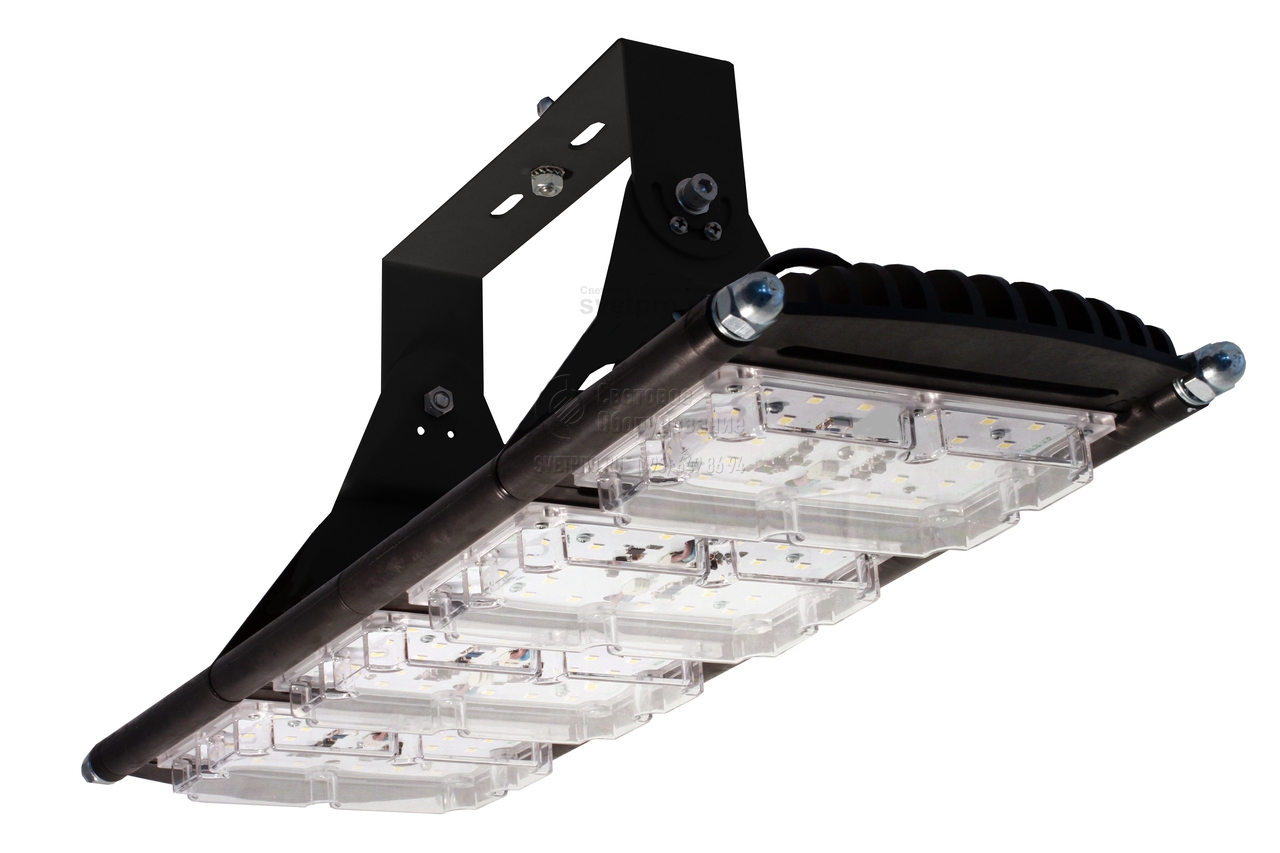

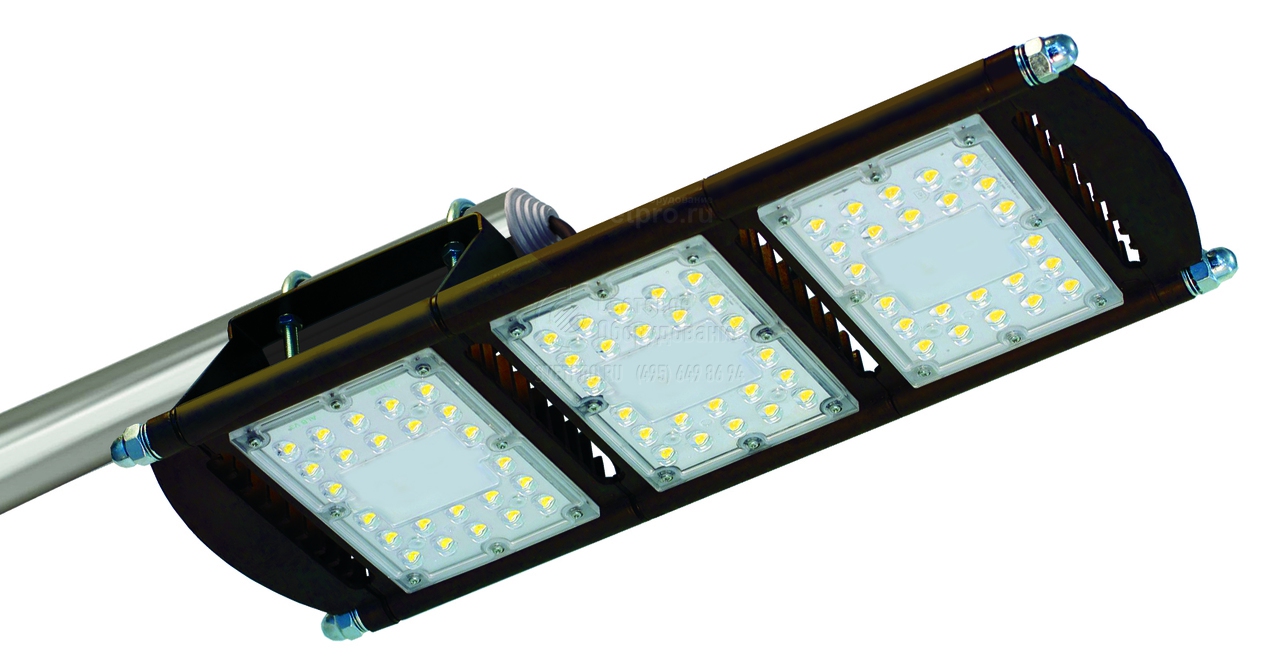

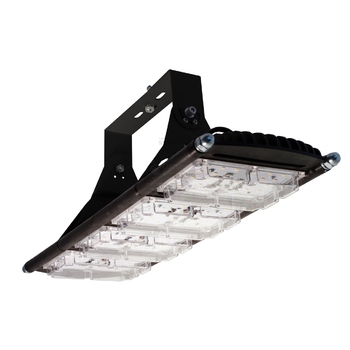

ДКУ 29 Carbon Консольный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У1, ХЛ1 |
Артикул производителя: | ДКУ 29 Carbon |
Мощность: | 38-228 Вт |
Индекс цветопередачи: | 75 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 4000-27000 лм |
Габаритные размеры: | см. чертёж |
Производитель «ALB», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Осветительный прибор ДКУ29 Carbon эффективен при освещении производственных, городских и загородных автотранспортных трасс и магистралей, АЗС, парковок, дворовых внутриквартальных территорий.
Изделие устанавливается на опоре посредством кронштейна. В основание консоли встроена защита от скачков напряжения до 2 кВ (по заявке – до 10 кВ). Модельный ряд образуют модели, мощность которых составляет: 38–228 Вт. Значение светового потока в модификациях варьирует в зависимости от типа КСС: косинусная и широкая и эффективности LED. Оптимальные значения: 4000–25 800 лм соблюдаются при входном напряжении 220 ± 10%. Изменить освещенность доступно путем снижения напряжения до 170 В. Потребность в драйвере исключена схемой подключения.
Наружная эксплуатация светильника ДКУ29 Carbon, допускающая температурные значения до -60оС и +50оС, исключает влияние на работу пыли, влаги, агрессивных компонентов. Их воздействие предотвращает использование оцинкованных (метизы) и подвергнутых порошковому окрашиванию конструктивных элементов (крепление), изготовление теплоотводящего корпуса из углепластика, а линз – из поликарбоната или полиметилметакрилата и герметичность изделия – IP65.
Основные параметры
Рабочая температура, 'C | -60..+50 |
Световая отдача, лм/Вт | 115 |
Срок службы, ч | 70 000 |
Коэффициент мощности | 0,99 |
Тип КСС | Ш |
Преимущества
- Инновационный легкий корпус из углепластика
- Проверенная временем схема подключения светодиодов AC+(без драйвера)
- Полное соответствие светильника ГОСТу по ЭМС
- Модульная конструкция мощностью от 40 до 240 Вт
- Оптика специально разработана для освещения дорог высокой и средней интенсивности движения
- Встроенная защита от скачков напряжения 2 кВ и (опционально 10 кВ)
- Защита от длительного перенапряжения 380 В (опционально)
- Возможность аналогового диммирования по входному напряжению
- Минимальные пусковые токи
- Российское производство
Конструкция
- Радиатор выполнен из композитной теплопроводящей пластмассы с углеродными микрочастицами
- Все крепежные изделия выполнены из оцинкованной стали
- Консольное крепление выполнено из стали с последующей порошковой покраской
- Линзы выполнены из светостабилизированного поликарбоната (мод. XX1) или ПММА (мод. XX2), устойчивых к воздействию ультрафиолета.

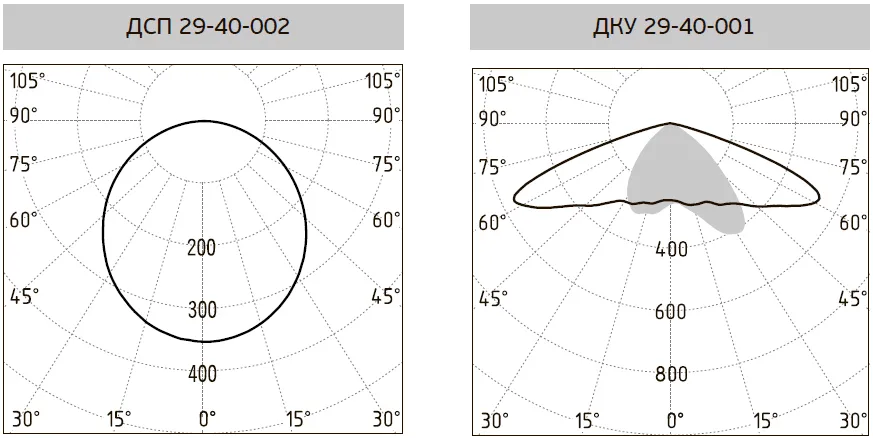

КСС

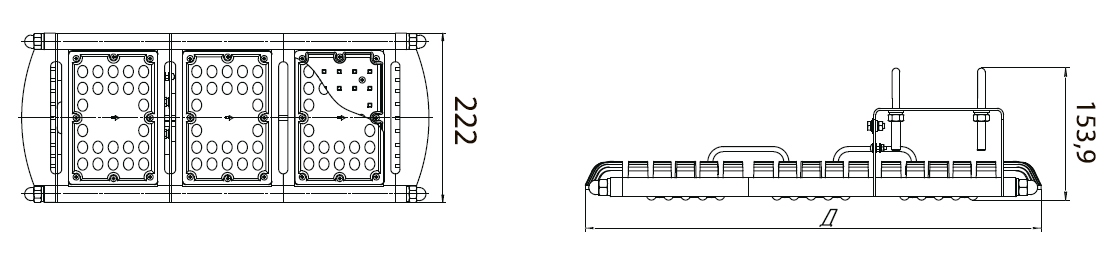

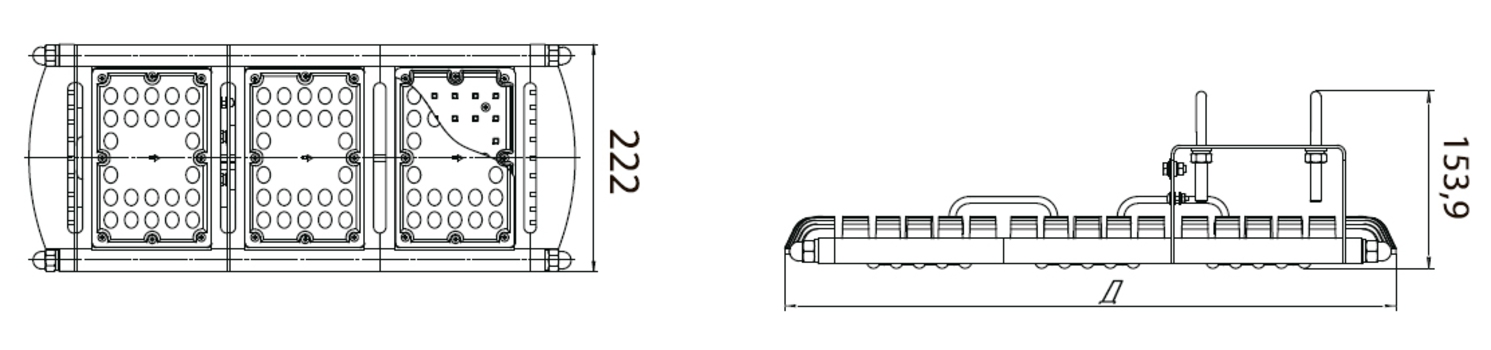

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность, Вт | Тип КСС | Световой поток, лм | Длина, мм | Модулей | Масса не более,кг |
---|---|---|---|---|---|---|
ДКУ 29-40-001 | 38 | Ш | 4000 | 240 | 1 | 1,2 |
ДКУ 29-80-001 | 76 | Ш | 8000 | 387 | 2 | 2,8 |
ДКУ 29-120-001 | 114 | Ш | 12000 | 534 | 3 | 4,2 |
ДКУ 29-160-001 | 152 | Ш | 16000 | 681 | 4 | 5,8 |
ДКУ 29-200-001 | 190 | Ш | 20000 | 828 | 5 | 7,3 |
ДКУ 29-240-001 | 228 | Ш | 24000 | 975 | 6 | 8,8 |
ДКУ 29-40-011 | 38 | Ш | 4500 | 240 | 1 | 1,2 |
ДКУ 29-80-011 | 76 | Ш | 9000 | 387 | 2 | 2,8 |
ДКУ 29-120-011 | 114 | Ш | 13500 | 534 | 3 | 4,2 |
ДКУ 29-160-011 | 152 | Ш | 18000 | 681 | 4 | 5,8 |
ДКУ 29-200-011 | 190 | Ш | 22500 | 828 | 5 | 7,3 |
ДКУ 29-240-011 | 228 | Ш | 27000 | 975 | 6 | 8,8 |
ДКУ 29-40-002 | 38 | Д | 4300 | 240 | 1 | 1,2 |
ДКУ 29-80-002 | 76 | Д | 8600 | 387 | 2 | 2,8 |
ДКУ 29-120-002 | 114 | Д | 12900 | 534 | 3 | 4,2 |
ДКУ 29-160-002 | 152 | Д | 17200 | 681 | 4 | 5,8 |
ДКУ 29-200-002 | 190 | Д | 21500 | 828 | 5 | 7,3 |
ДКУ 29-240-002 | 228 | Д | 25800 | 975 | 6 | 8,8 |
Расшифровка модификаций
XX1 - КСС типа "Ш" для дорог высокой и средней интенсивности движения
XX2 - КСС типа "Д" для дорог средней и низкой интенсивности движения
X1X - улучшенные модули повышенной эффективности и с защитой от 380В
