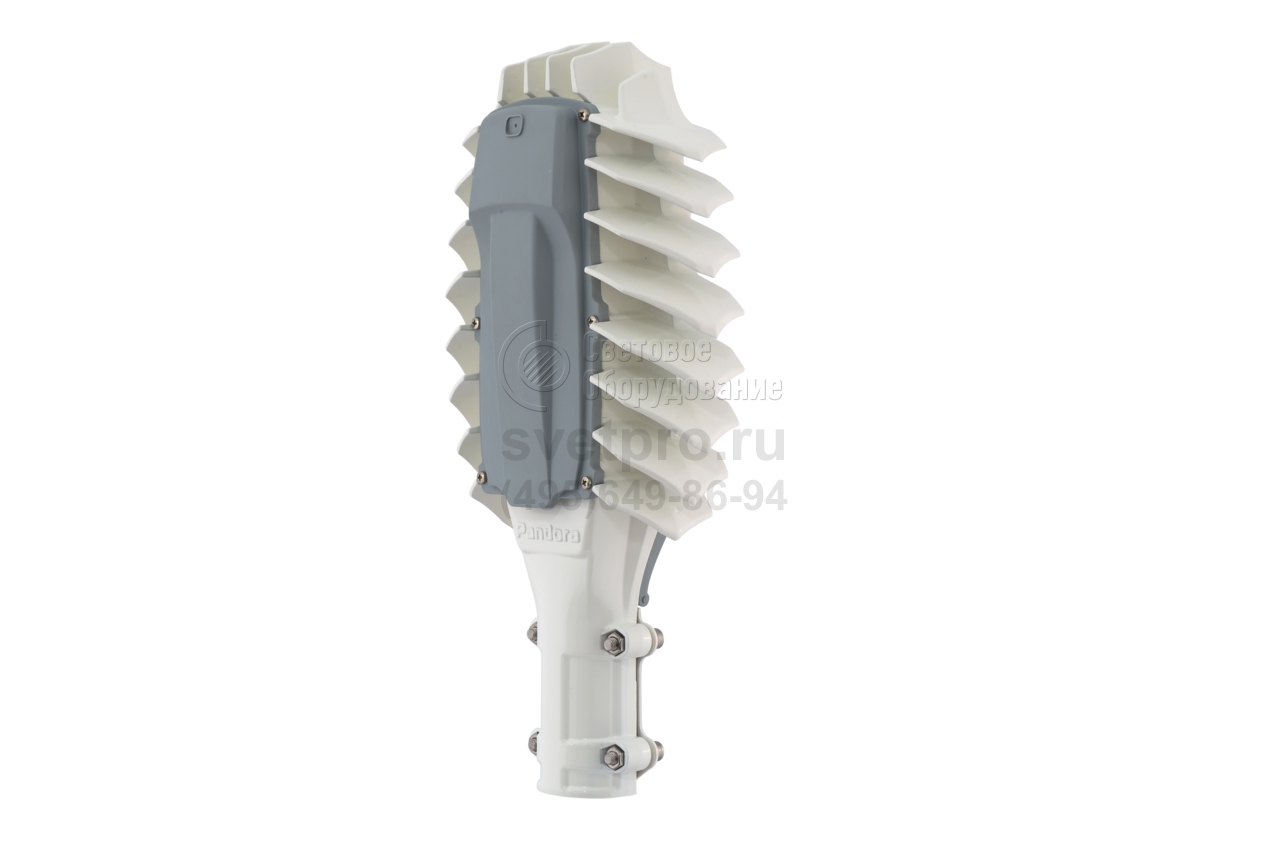

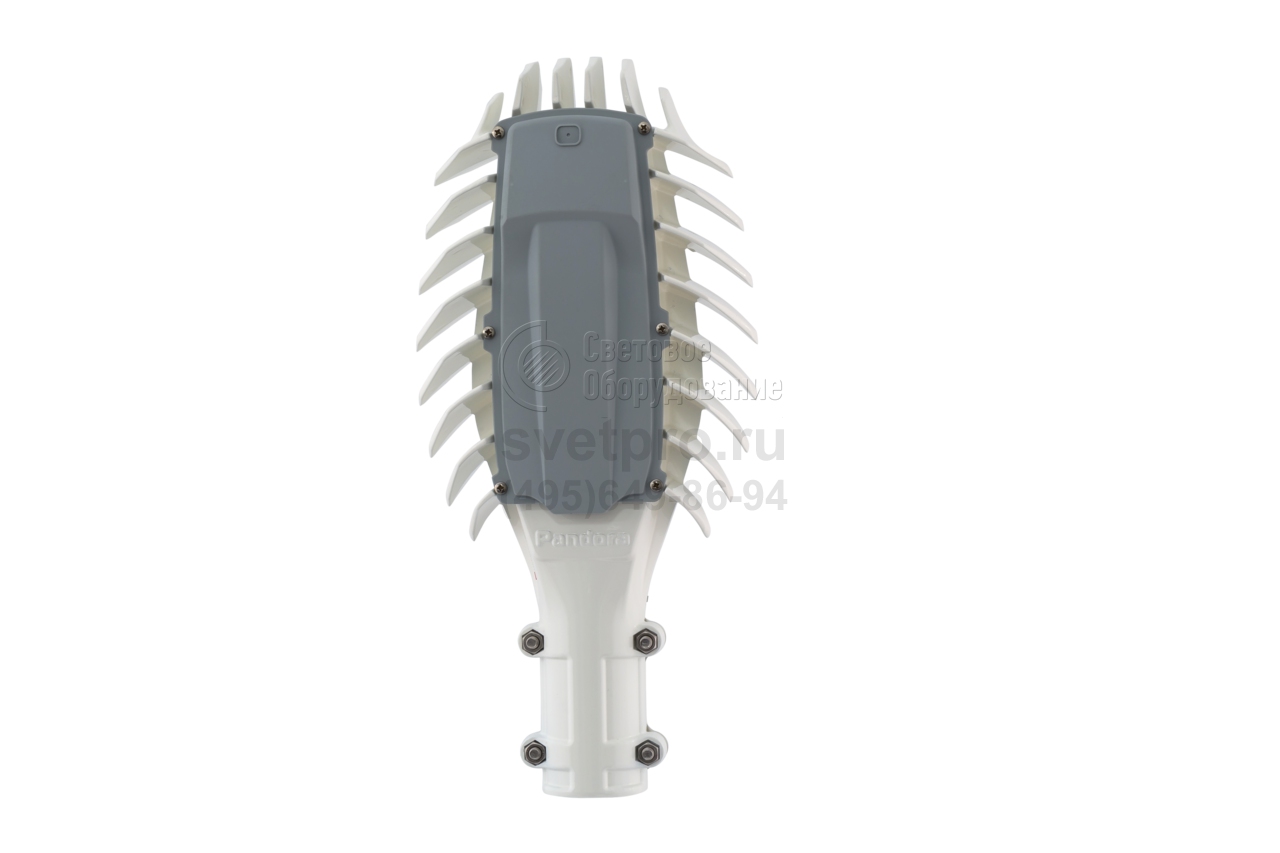

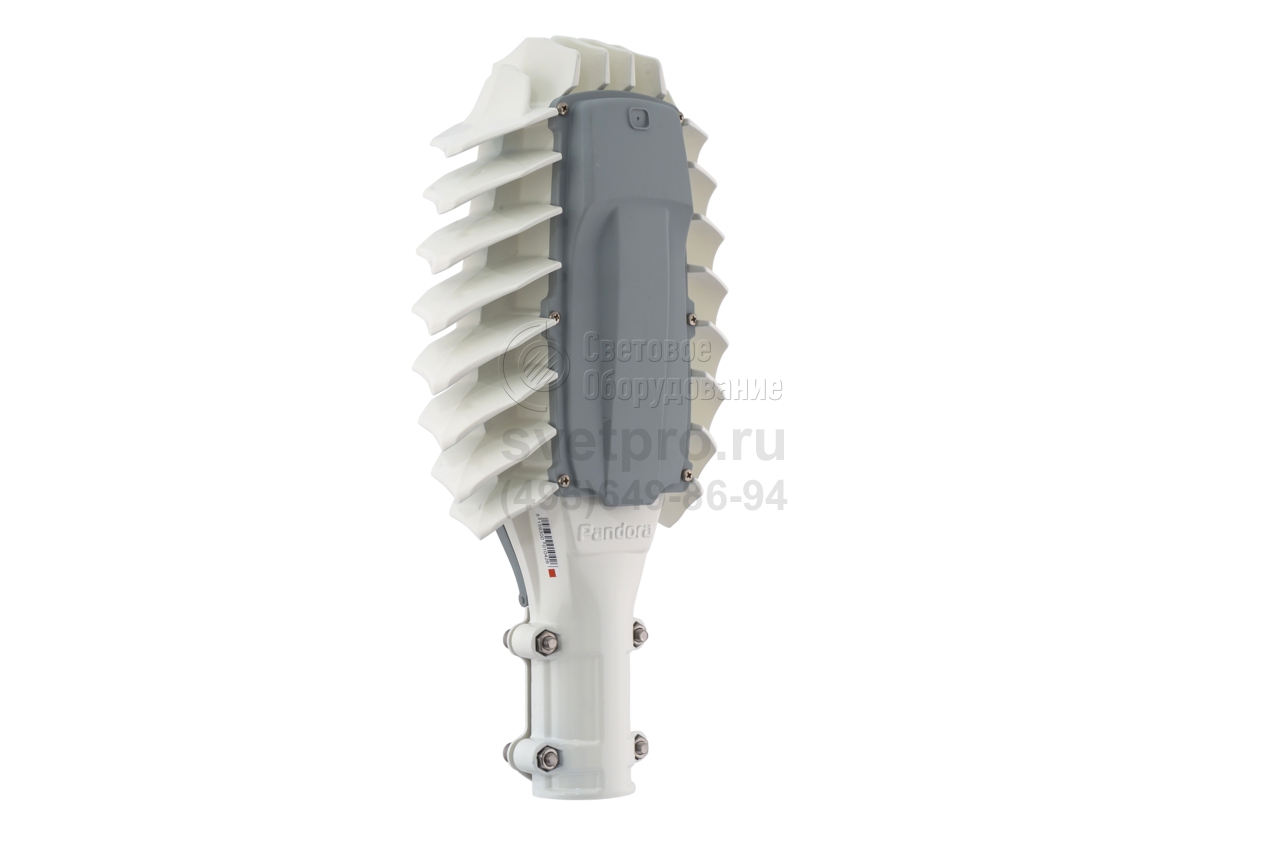

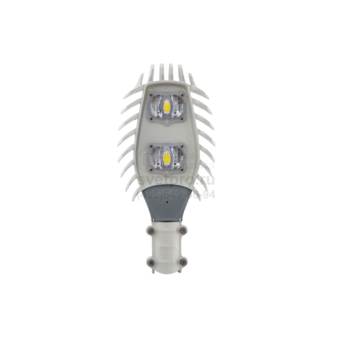

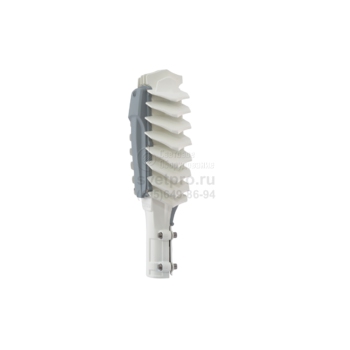

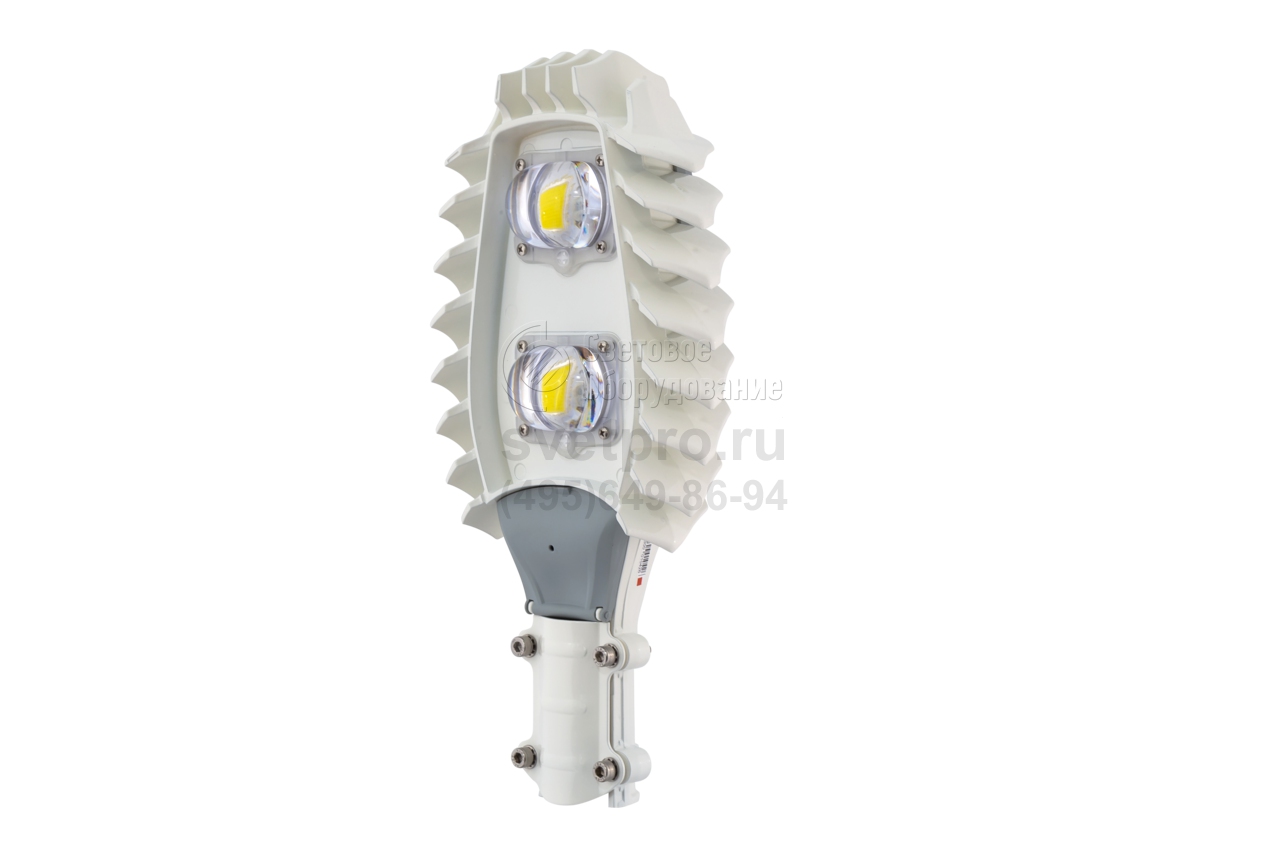

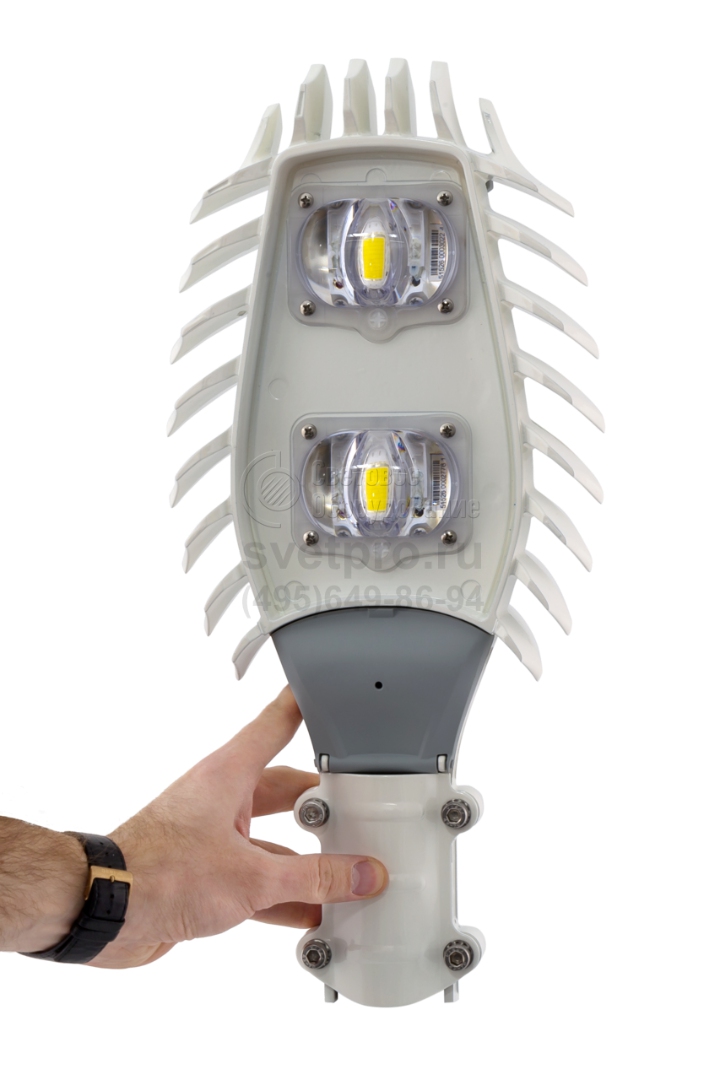

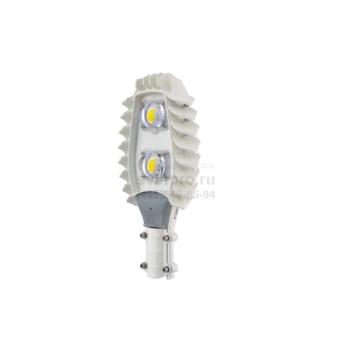

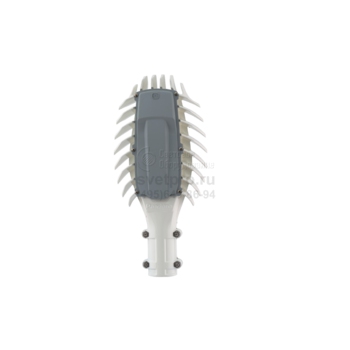

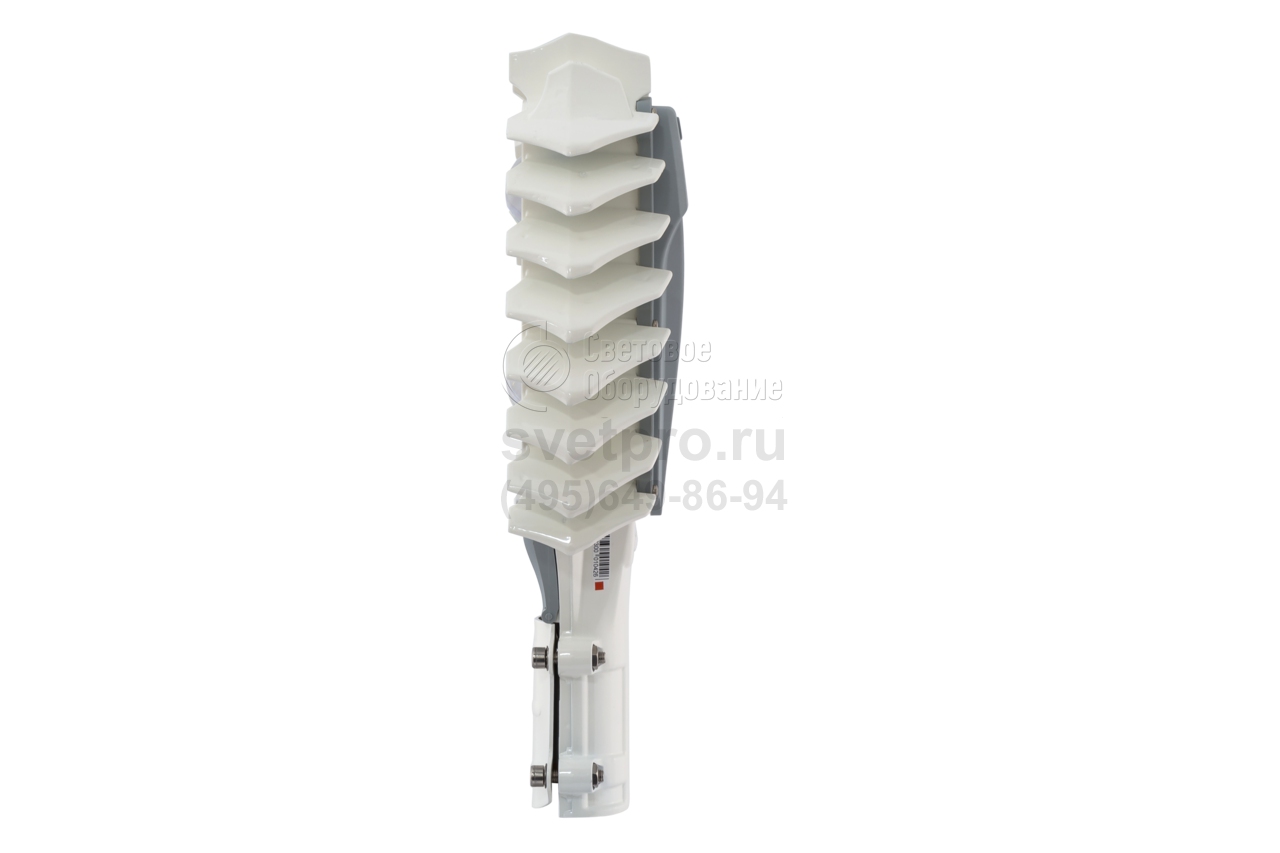

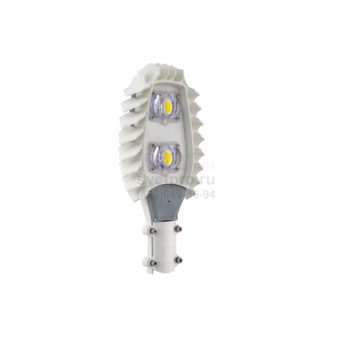

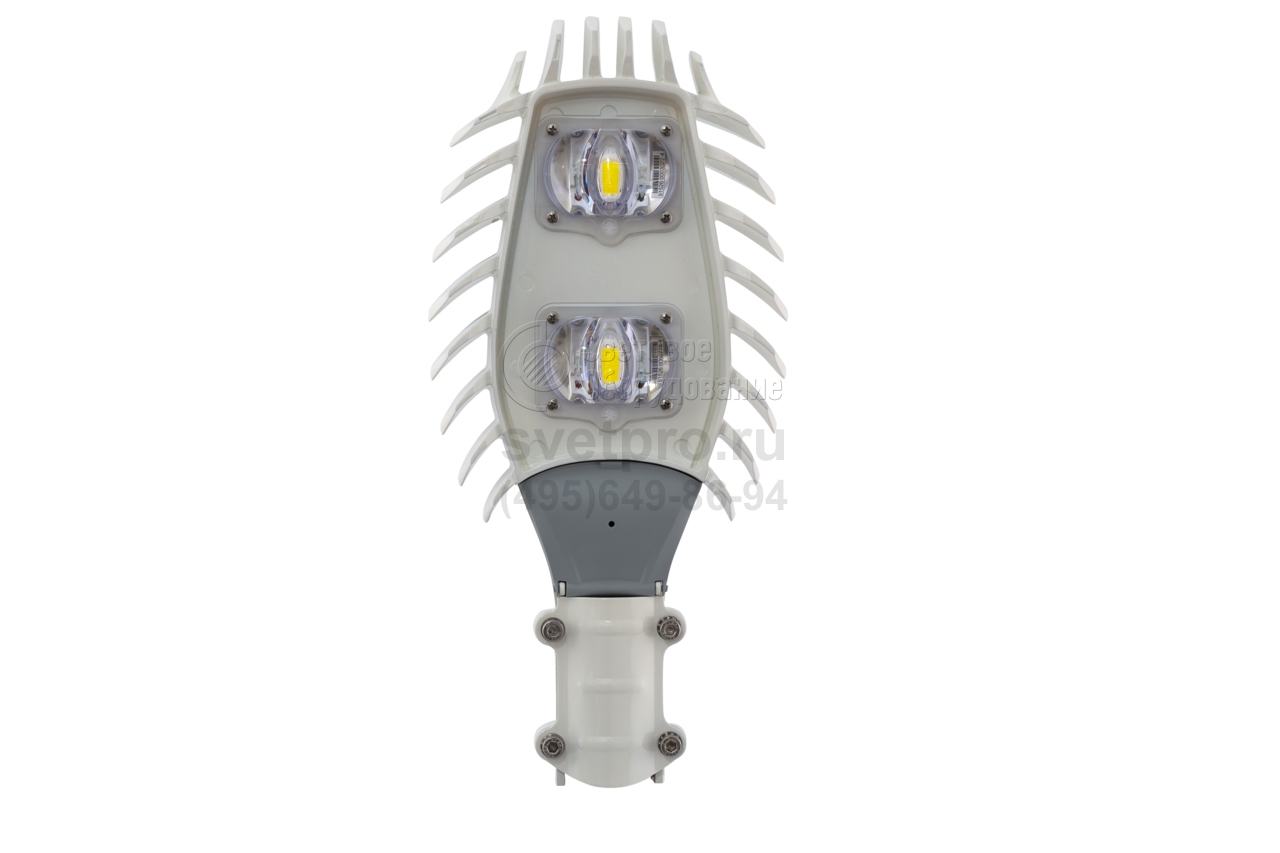

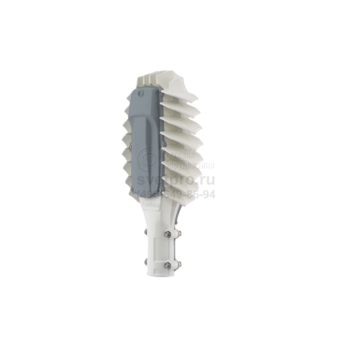

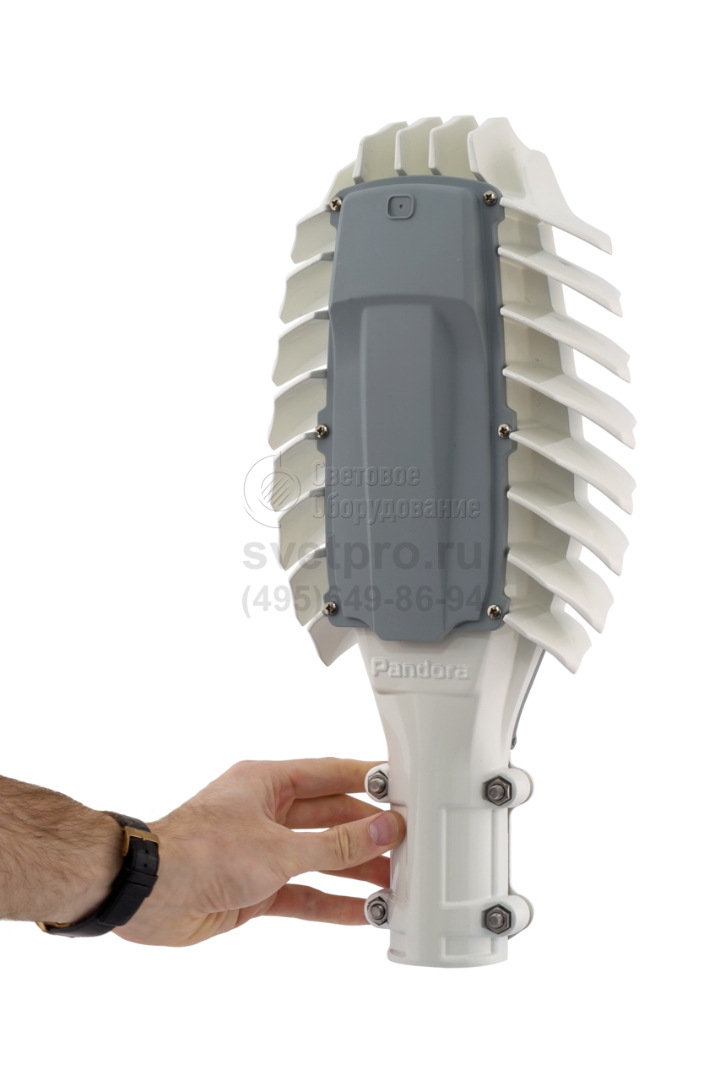

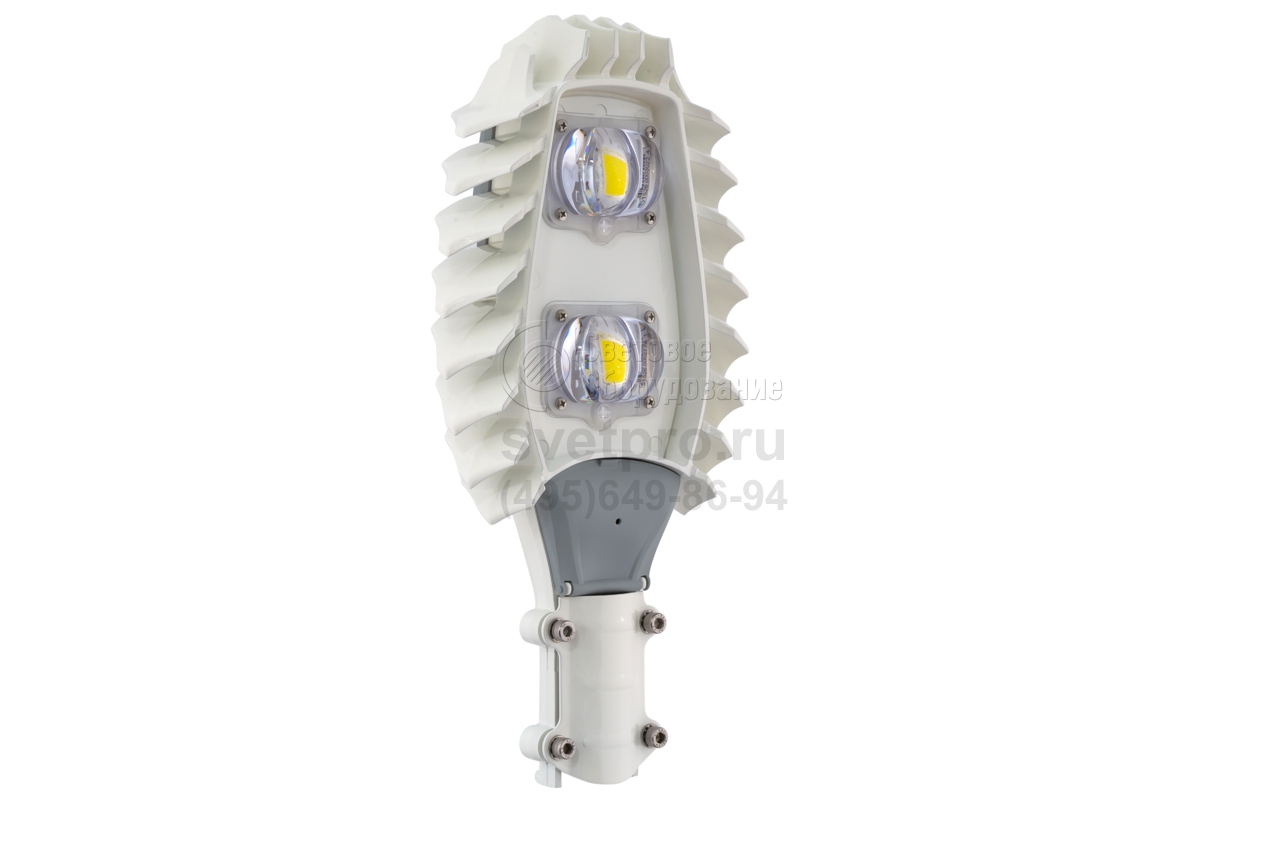

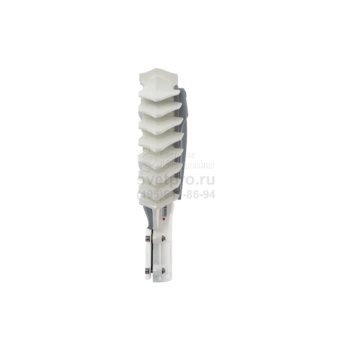

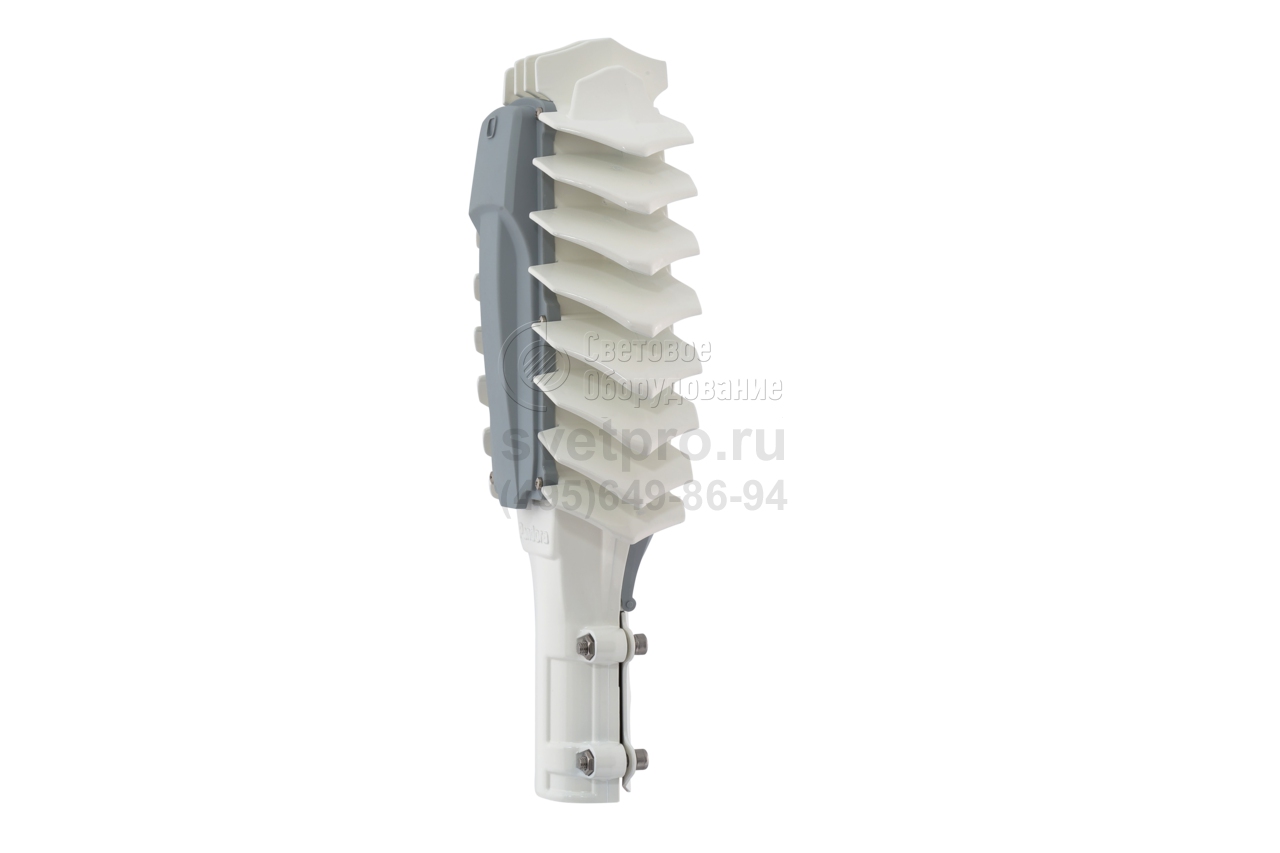

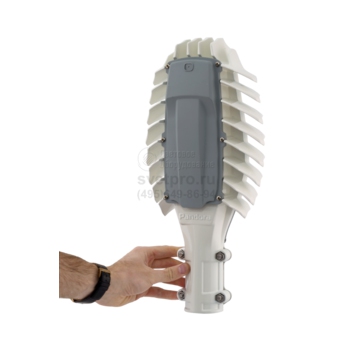

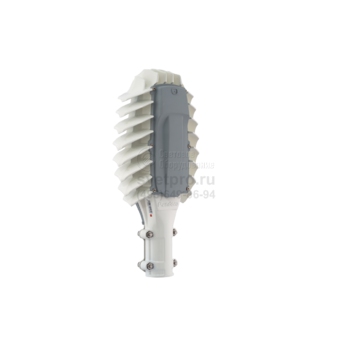

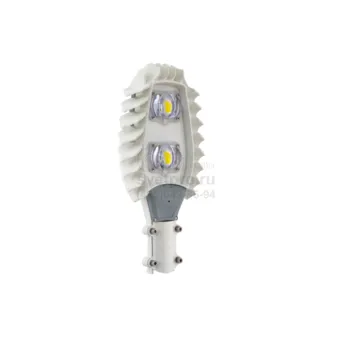

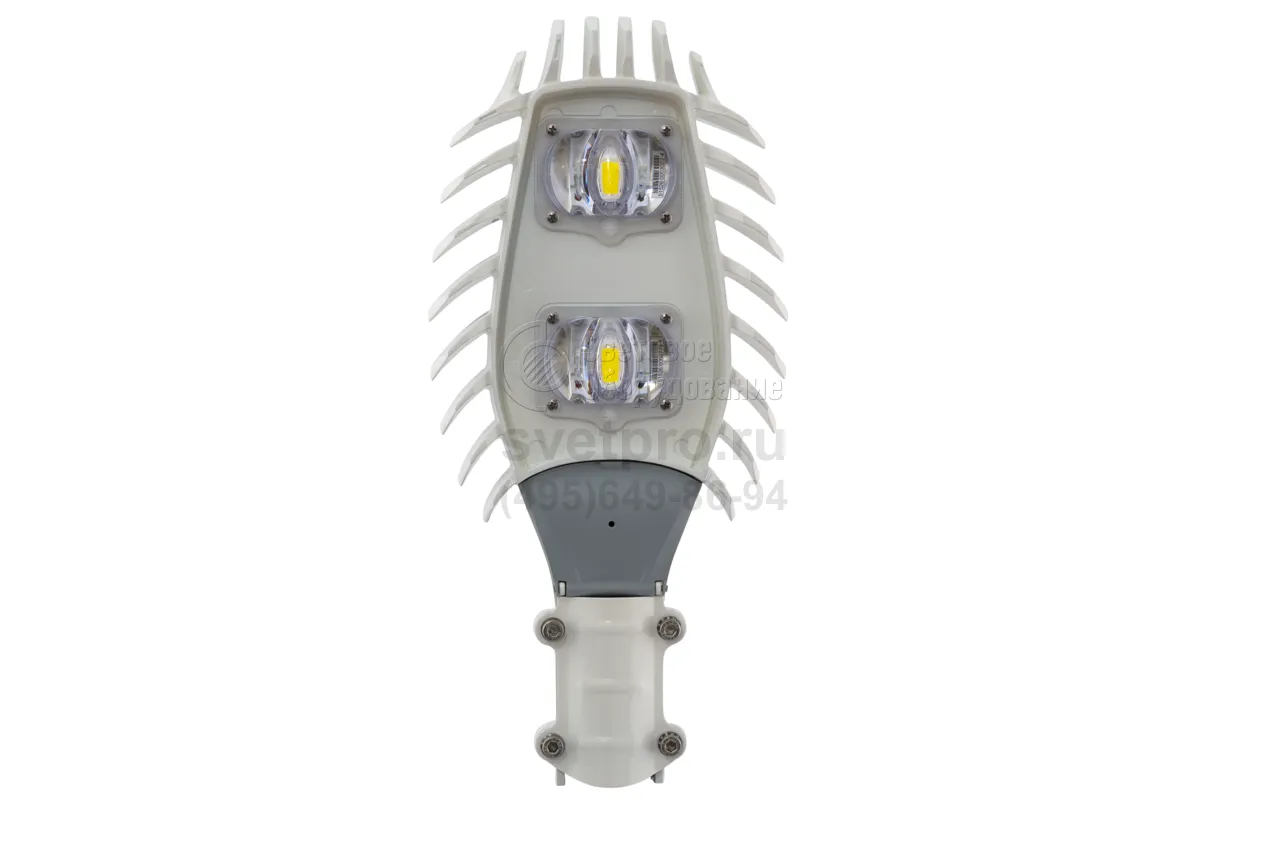

Pandora LED 520E-90 Уличный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 520E-90 |
Мощность: | 90 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 70 Ra |
Цветовая температура: | 4300 К |
Световой поток: | 12600 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Осветительные приборы Pandora LED 520E-90 применяются для освещения путей движения транспорта и пешеходов, площадей и автостоянок, прилегающих участков и дворов.
Для фиксации на опоре применяется Г-образный кронштейн (Ø ≤ 50 мм). Угол наклона может быть базовым (15о) или превышать его (≤75о). Наряду с решением задачи по ограничению ослепления и засветов, мера обеспечивает самопроизвольную очистку поверхности изделия.

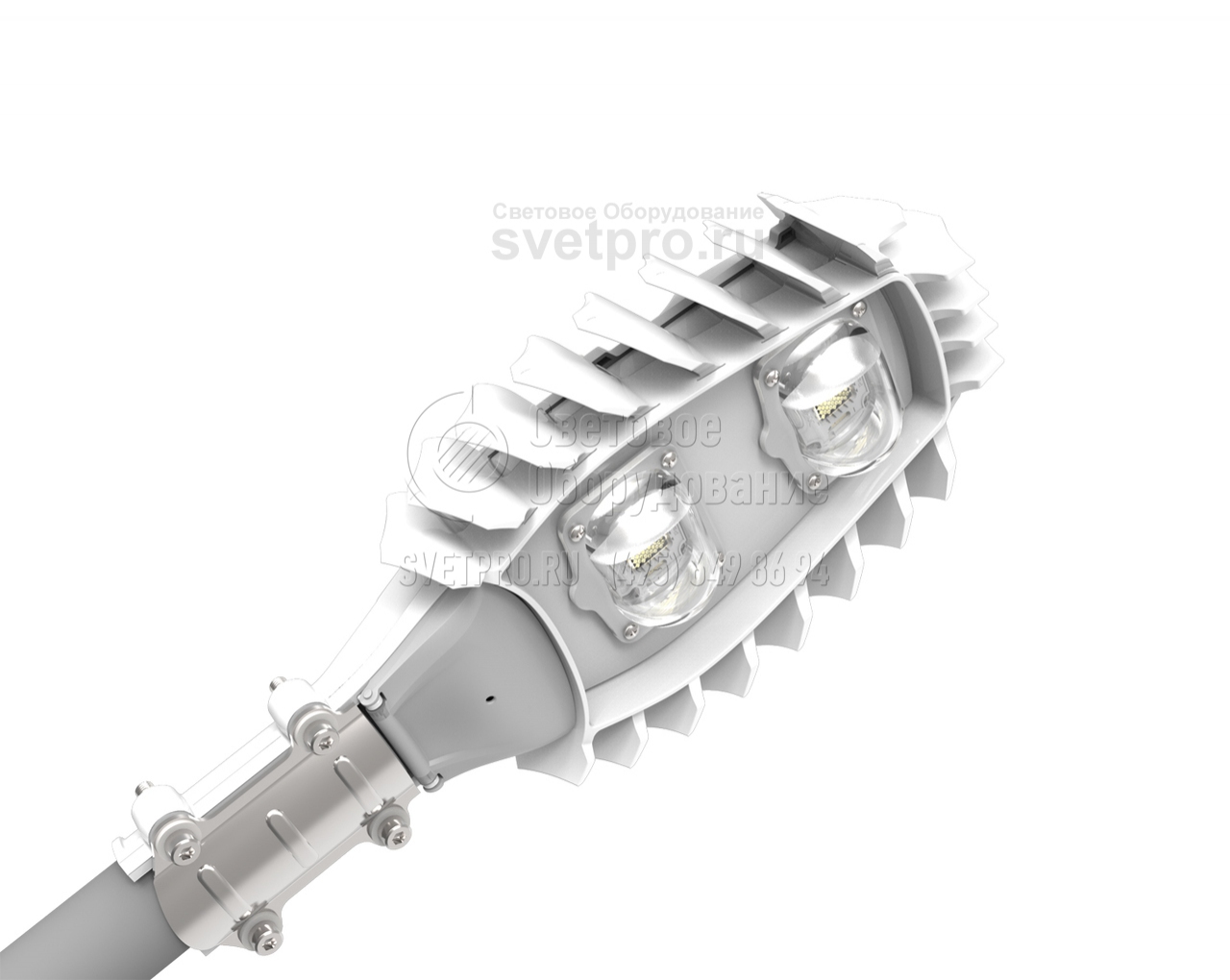

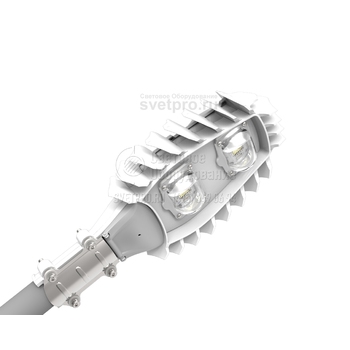

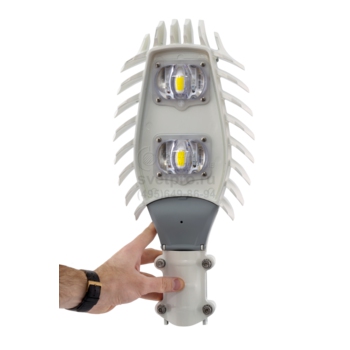

Два светодиодных модуля получают электроэнергию от источника питания. Для него доступна работа в диапазоне 78–265 В. Внешний температурный диапазон ±45о. Модель защищена от импульсов, достигающих 2000 В и перенапряжения – до 400 В. Герметичность конструкции IP65 исключает влияние атмосферных осадков и пыли. Высокая световая отдача LED – 140 лм/Вт и незначительные потери мощности (cos φ≥0,98) позволяют, потребляя 90 Вт, создавать световой поток 12 600 лм. Линзы обеспечивают его широкое распределение. В функции, доступные изделию, входит самодиагностика и мониторинг параметров источника света.
Наружную алюминиевую часть светильника Pandora LED 520E-90 от влияния агрессивных компонентов защищает полимерсодержащее покрытие. КПД модели ≥88%. Цветовая температура света – 4300 К, индекс цветопередачи – Ra70.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическимвоздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур.
Конструкция
Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптических линз. Для защиты органов зрения все переключения мощности светильника производятся плавно.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 520 E-90/4300
Pandora LED – наименование светильника
520 – номер модели светильника в заводской программе выпуска
E – тип используемых линз, широкие.
90 – максимальная потребляемая мощность
4300 – цветовая температура матриц (К)
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 12600 |
Потребляемая мощность, W | 90 |
Напряжение питания, V | 78-265 |
Тип питающей сети | однофазная, перем. тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Коэфф. мощности, не менее | 0,98 |
Номинальный пусковой ток, А | 12,5* |
Длительность импульса, сек. | 0,025 |
Световая эффективность светильника, лм/Вт | 140 |
Оптический КПД светильника, не менее, % | 88 |
Индекс цветопередачи, Ra | 70 |
Наличие дистанционного управления | - |
Автономное суточное регулирование | - |
КСС | "Ш" (широкая) |
Степень защиты (IP) | 65 |
Вид климатического исполнения | УХЛ-1 |
Крепление | установка на трубу, диаметр до 50 мм |
Рекомендуемая высота расположения | 6-12 метров |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 4,2 |

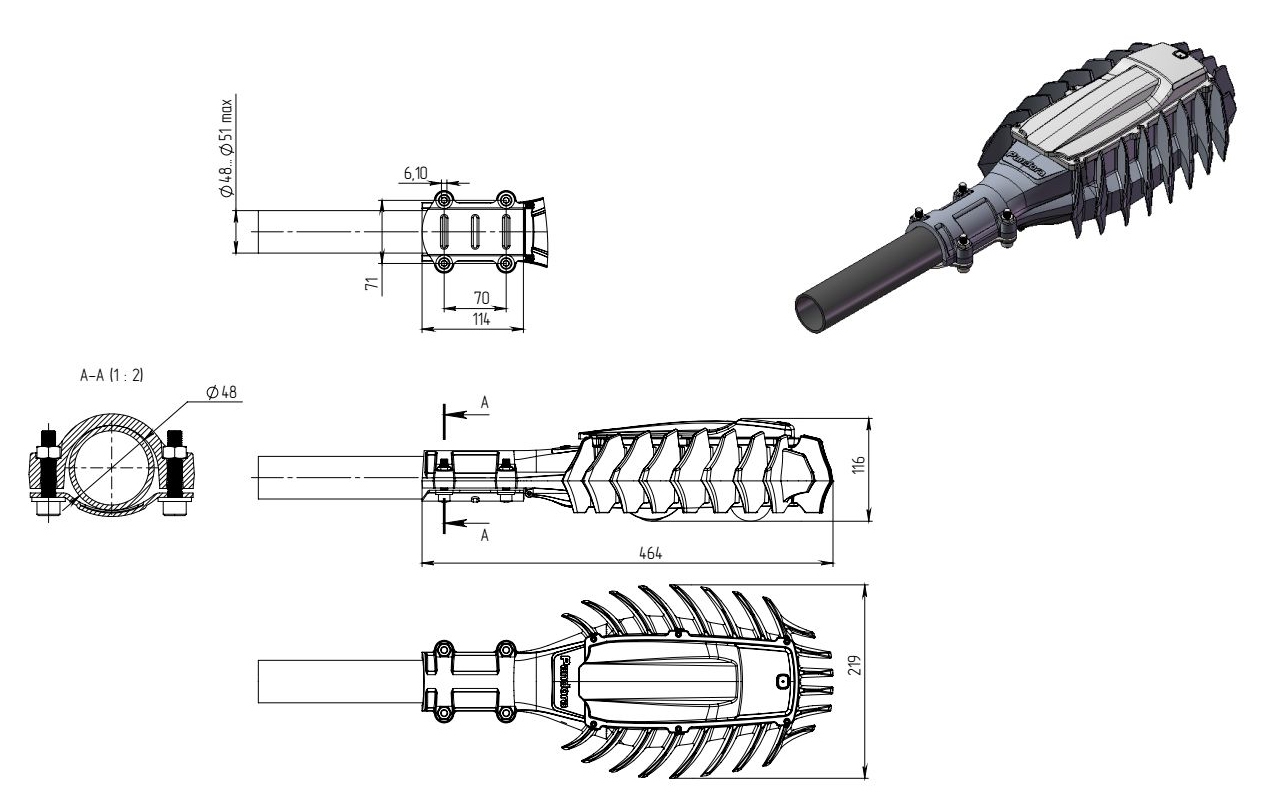

Габаритные размеры ВхШхГ(мм) | 464x219x116 |
Рекомендуемая высота расположения (м) | 6-8 |
Материал корпуса | литой алюминий |
Тип защитного стекла оптики | поликарбонат |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 2 |
Количество блоков питания, шт | 1 |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Цветовая температура, К | 4300 |
Цвет | белый, возможно изг. в сером цвете |
Заменяемый аналог | ДРЛ 250, ДНаТ 150 |
Гарантийные обязательства | 5 лет |

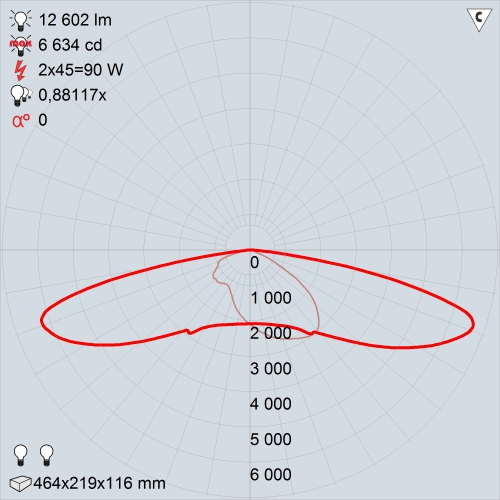

КСС
Обслуживание светильников
Светильник Pandora LED 520 E-90/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.

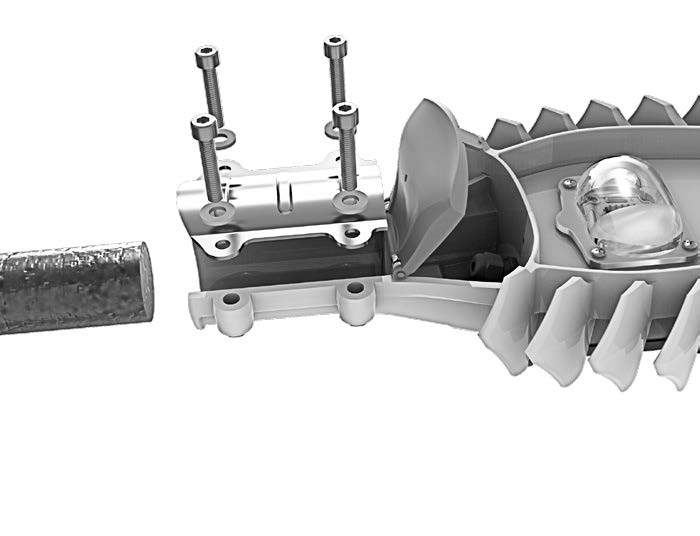

Руководство по монтажу
Светильники устанавливаются на кронштейны, консоли круглого сечения с диаметром не более 50 мм.

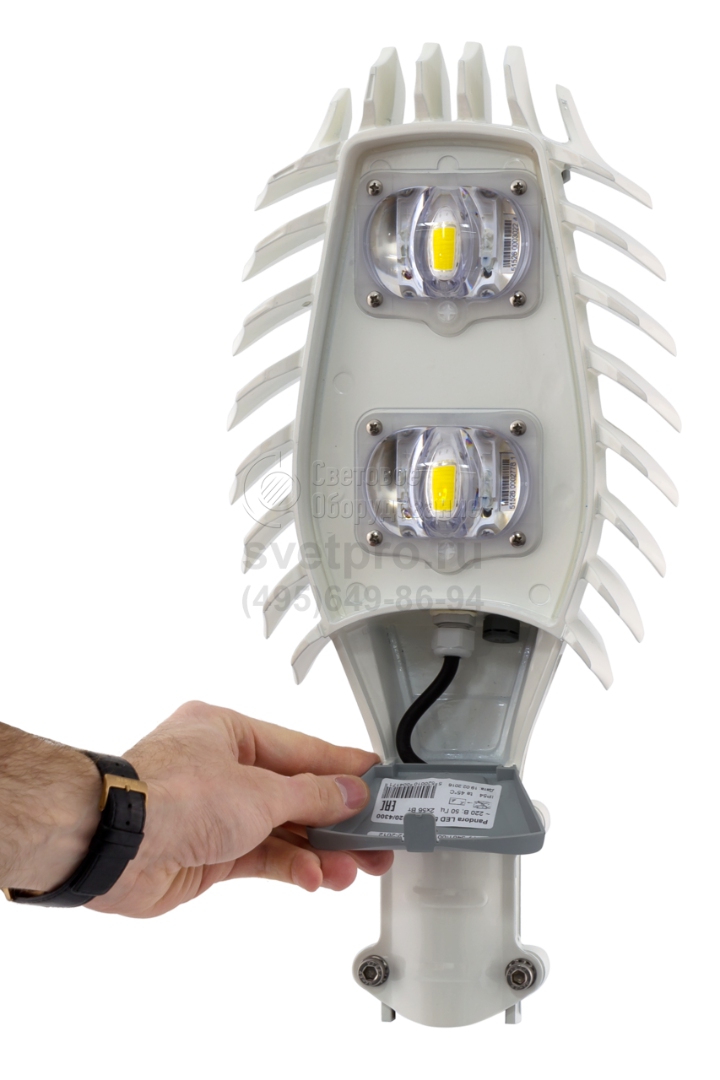

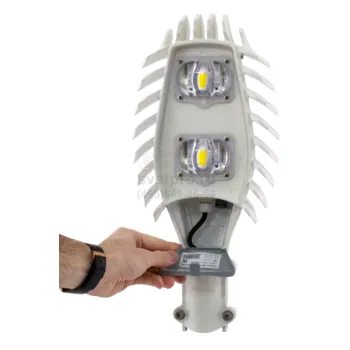

- Откройте крышку 3 в направлении, указанном стрелкой.
- Оденьте светильник на трубу кронштейна.
- Закрепите светильник на трубе болтами 1.
- Подсоедините питающие и заземляющий провода к клеммным колодкам 4.
- Закройте крышку 3.
Инструмент
1. отвертка РН 4-6
2. 6-ти гранный ключ 6 мм
Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.
Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.
