НФГ-14 Опора несиловая фланцевая граненая высота 14 метров
Цена*:
93 246
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
НФГ-14 – граненая опора несилового типа, конструкция и высота которой позволяют отнести ее к мачтам освещения, устанавливаемым для подсветки производственных площадок, складских территорий, железнодорожных узлов, транспортных систем и автодорог. На верхней части столба могут располагаться как стандартные кронштейны, так и короны для установки прожекторов в пределах мощности. Возможно расположение на опоре дополнительного оборудования.
Изготовление опоры НФГ-14 осуществляется из стальных листов проката на специальных прессах. После гибки получается граненая конструкция с высокой устойчивостью к воздействию негативных факторов. Защиту металла от коррозии обеспечивает горячее цинкование. Привлекательность изделия может повышаться посредством окраски поверхности в любой цвет по каталогу RAL.
Монтаж опоры выполняется на бетонное основание, внутрь которого устанавливается закладной металлический элемент. Соединение изделия и закладной детали фундамента осуществляется через фланец.

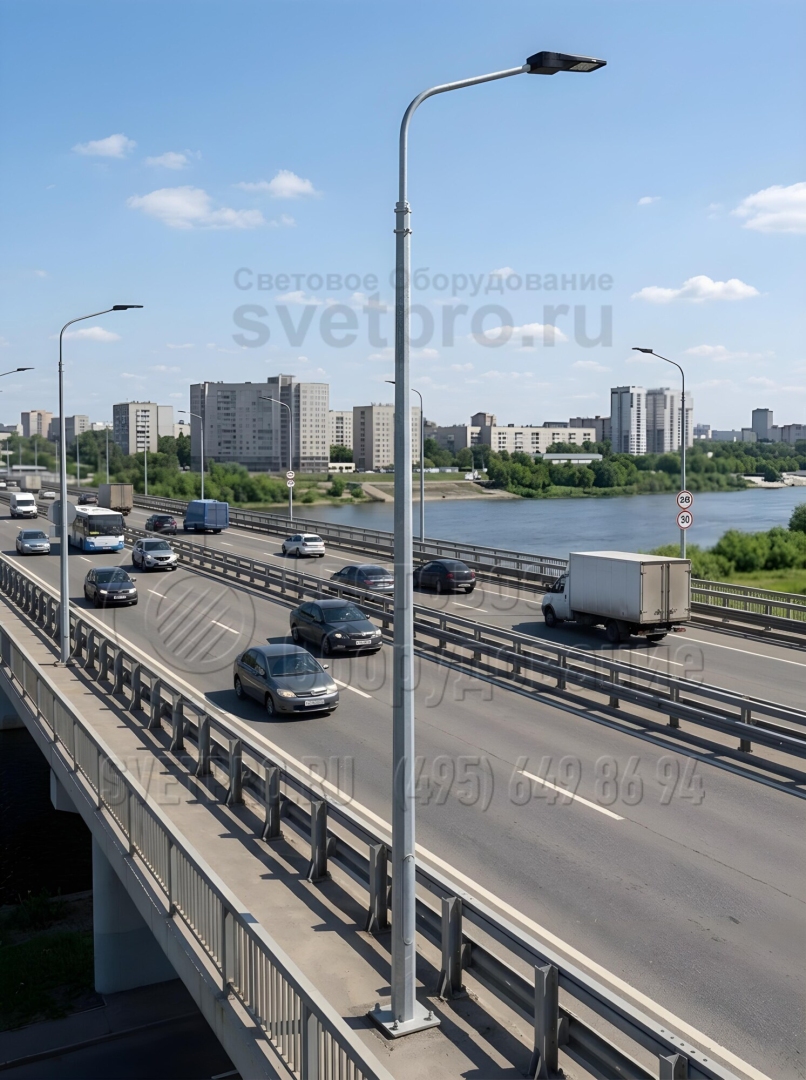

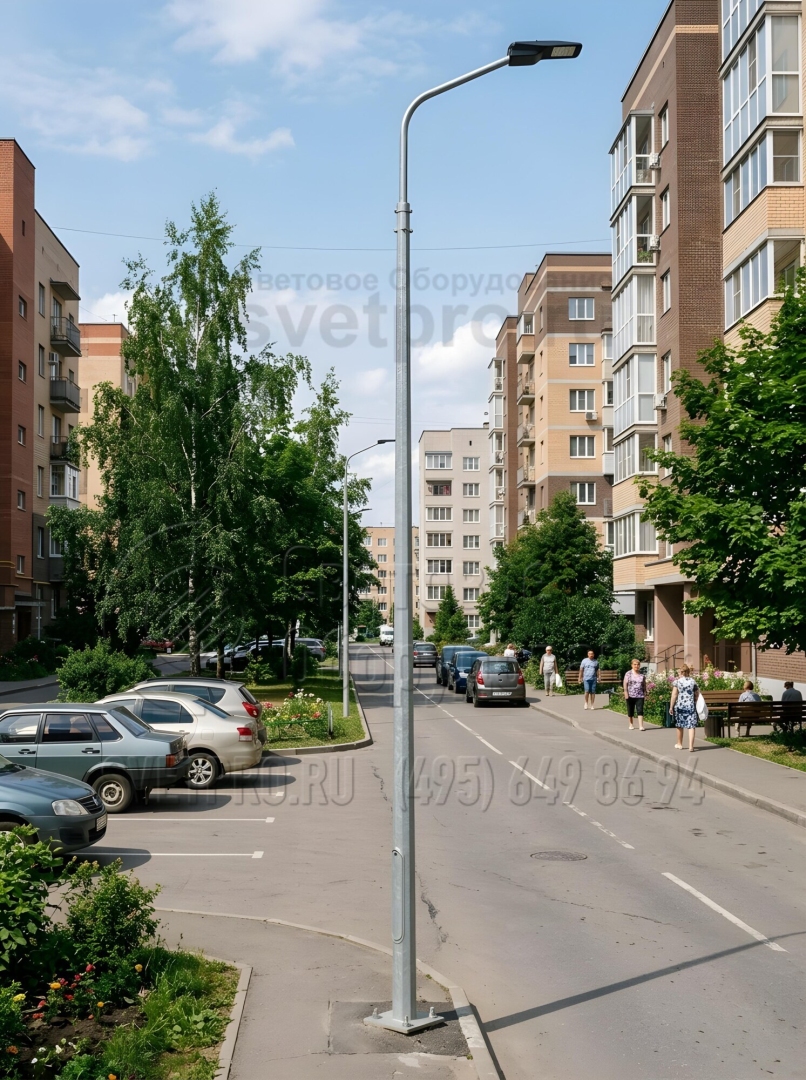

Фото с объектов

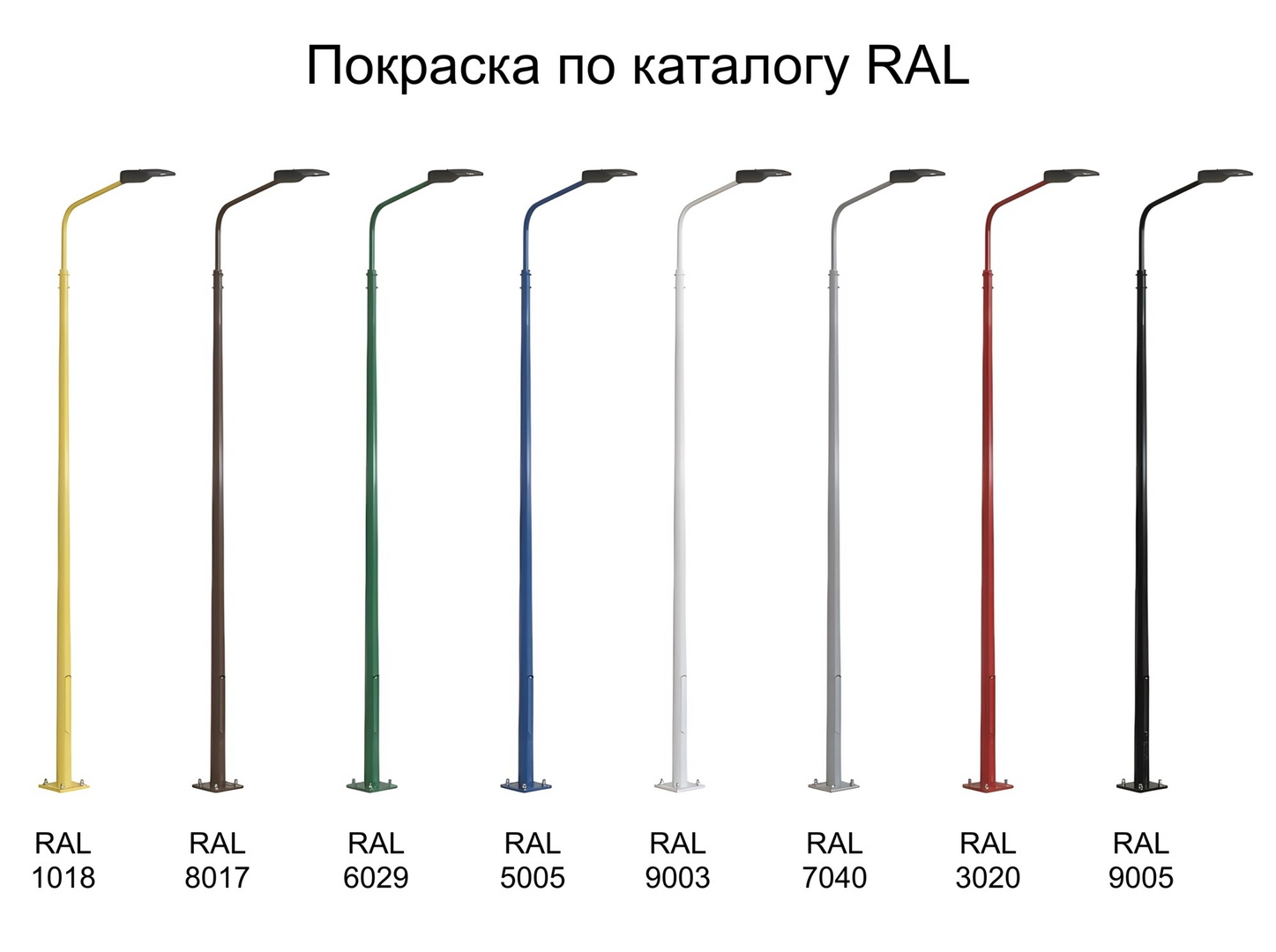

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФГ-14 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 490 мм |
| Нижний диаметр: | 254 мм |
| Верхний диаметр: | 100 мм |
| Вес: | 317,0 кг |
| Высота: | 14 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФГ-14,0-02**-ц | 93 246 ₽ | ЗФ-36/4/К400-3,0-б | 317,0 | Ф4, Ф5 | 14000 | 3000 | 254 | 100 | М36 | 490 | 400 | 434 | 117 |
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 – внутренний.
как выбрать опору?

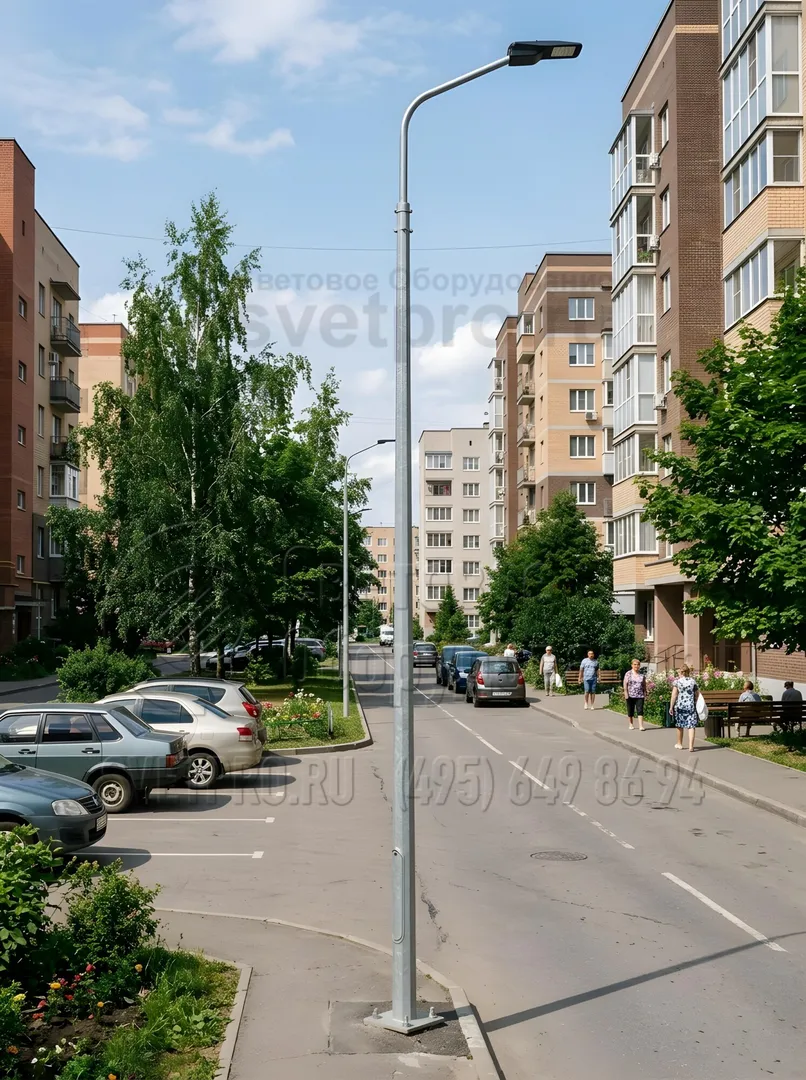

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -

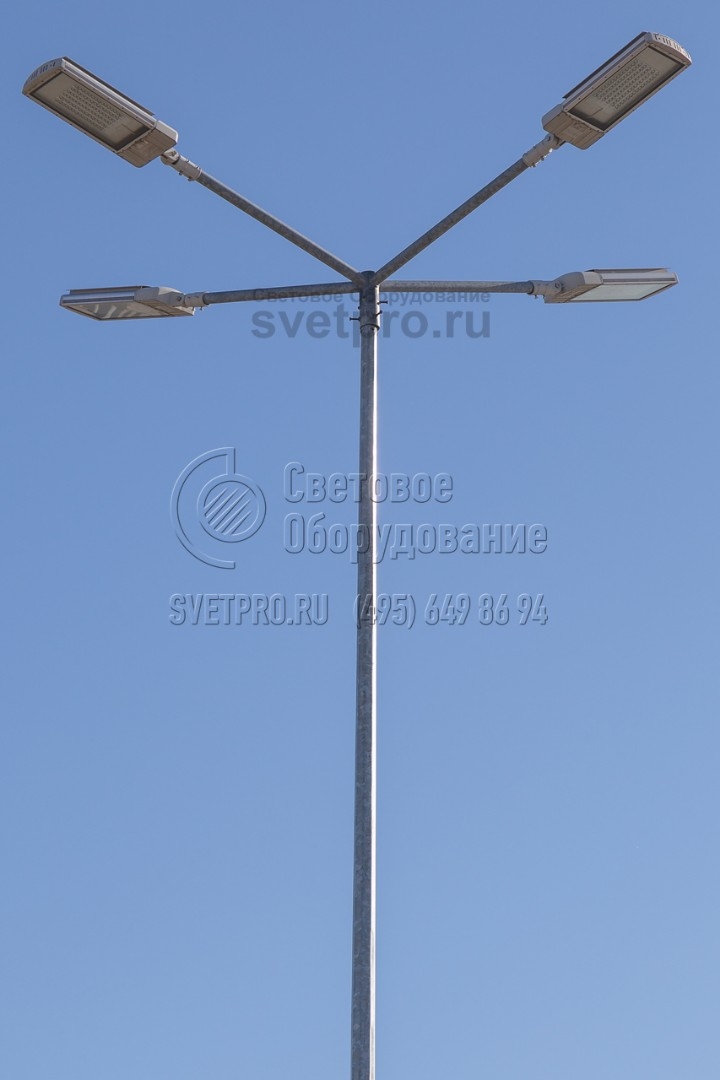

4. На фото изображена верхняя часть корпуса опоры с установленным кронштейном. Обратите внимание, что в этом варианте используется кронштейн, который фиксируется за обечайку. В стандартном варианте оголовок предназначен для монтажа кронштейнов с шайбой и хвостовой частью.
-

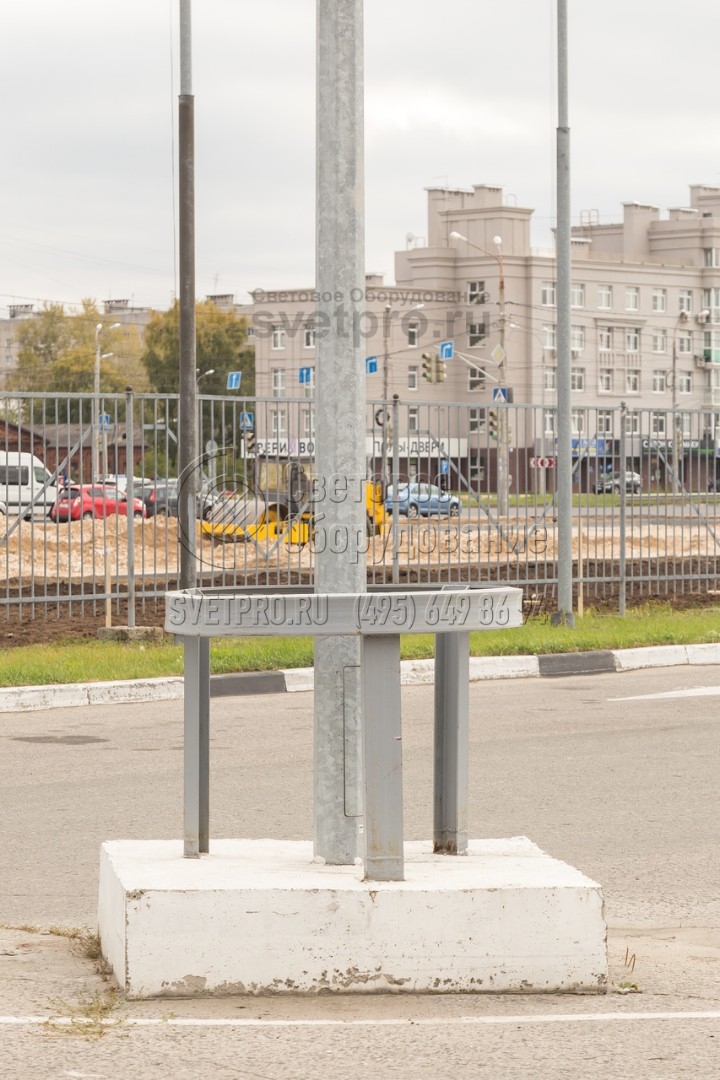

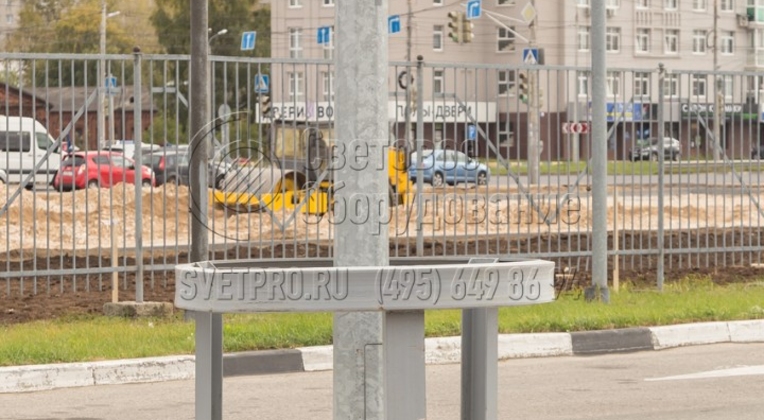

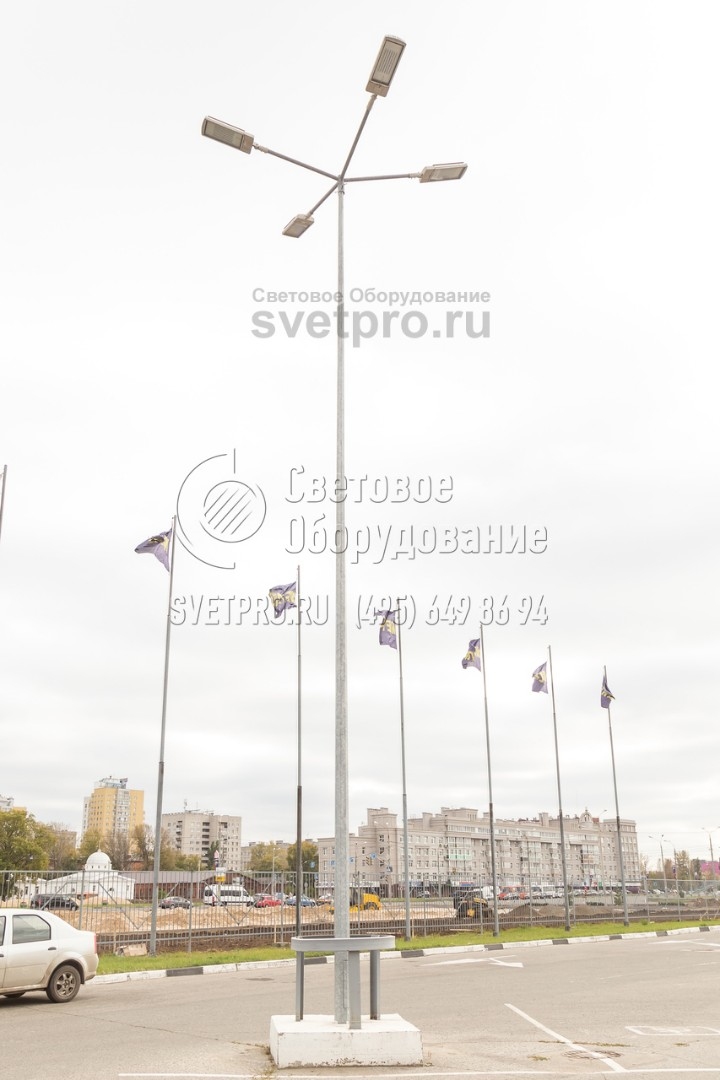

5. На фото изображена опора, которая установлена на парковке и защищена от повреждений с помощью ограждения. Однако эта мера предосторожности не обязательна, так как фланцевые конструкции можно менять при повреждении, не прибегая к разрушению фундамента и закладной детали. -
6. На фото изображена нижняя часть опоры с ревизионным отверстием, закрытом крышкой. Этот технологический лючок необходим для того, чтобы соединить подземную силовую линию и электрическую проводку ствола. Коммутация производится с помощью клеммной колодки на монтажной скобе. -

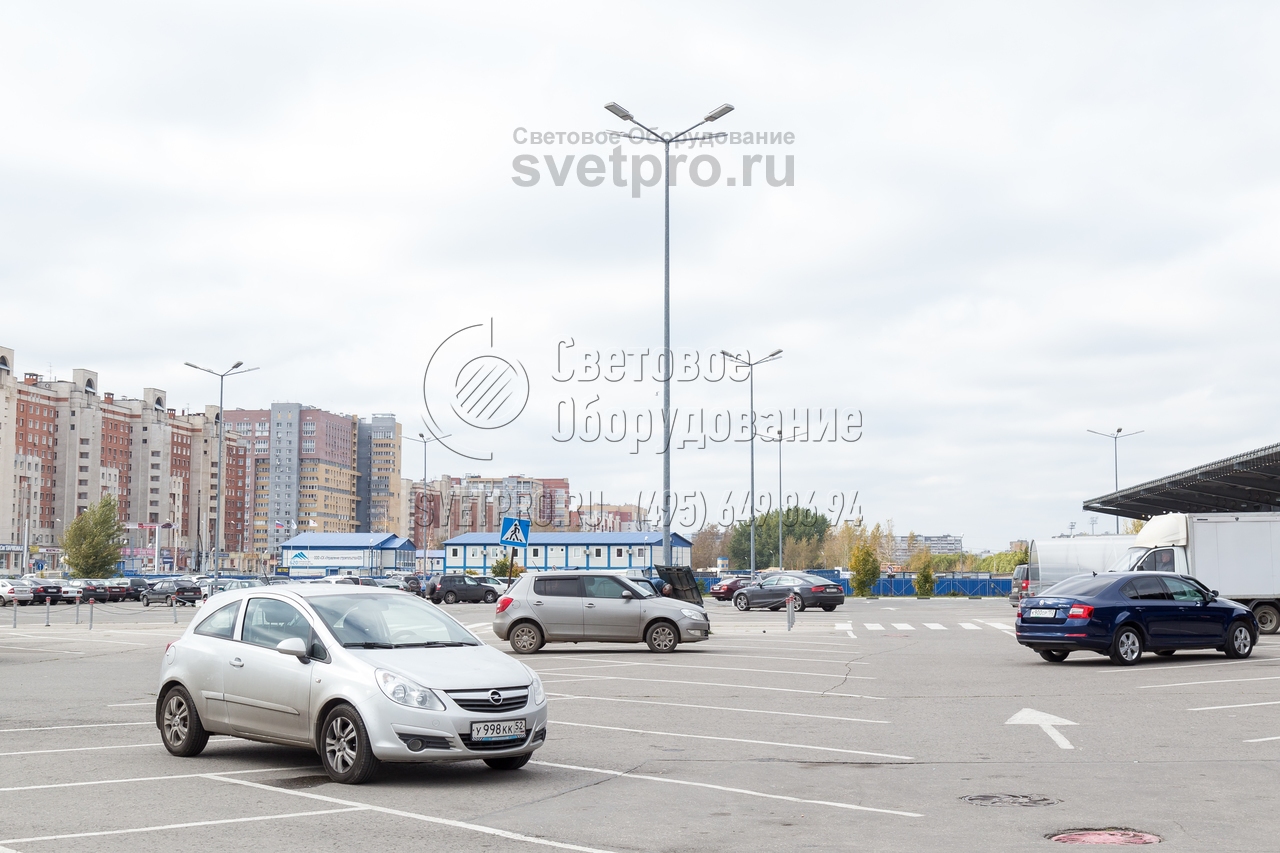

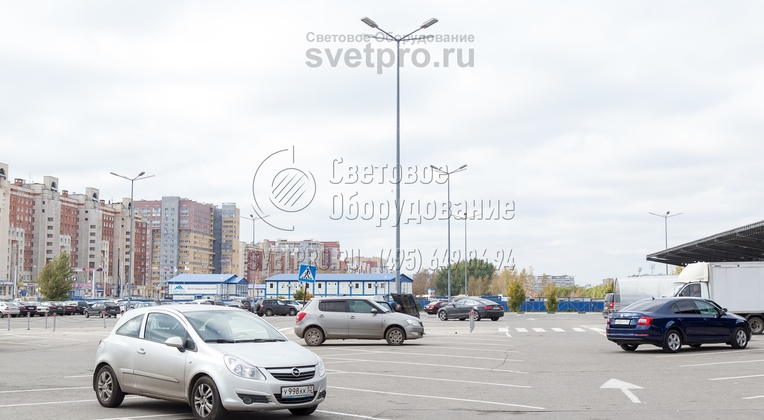

7. Граненые опоры с высотой ствола в 11,5 метров часто используются для освещения парковок. Особенность этих инженерных конструкций в том, что они создают заливающее освещение на большой площади за счет возможности установки мощных светильников. Не нужно ставить много опор.
