НПГ-14 Опора несиловая прямостоечная граненая высота 14 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НПГ-14 |
| Установка: | в подготовленный котлован. |
| Материал: | Листовой металлопрокат |
| Нижний диаметр: | 289 мм |
| Верхний диаметр: | 100 мм |
| Вес: | 393,0 кг |
| Высота: | 14 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|
| НПГ-14,0/17,0-02-ц | 393,0 | Ф4, Ф5 | 14000 | 3000 | 289 |
100 |
434 | 117 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
ОПИСАНИЕ
НПГ-14 – несиловая граненая опора высотой 14 м двухсекционного типа, обладающая функционалом осветительных мачт. Значительная высота размещения светотехники и возможность установки мощных прожекторов позволяет применять опорные столбы для организации наружной подсветки на городских площадях, стадионах, вокзалах, крупных автострадах и магистралях.

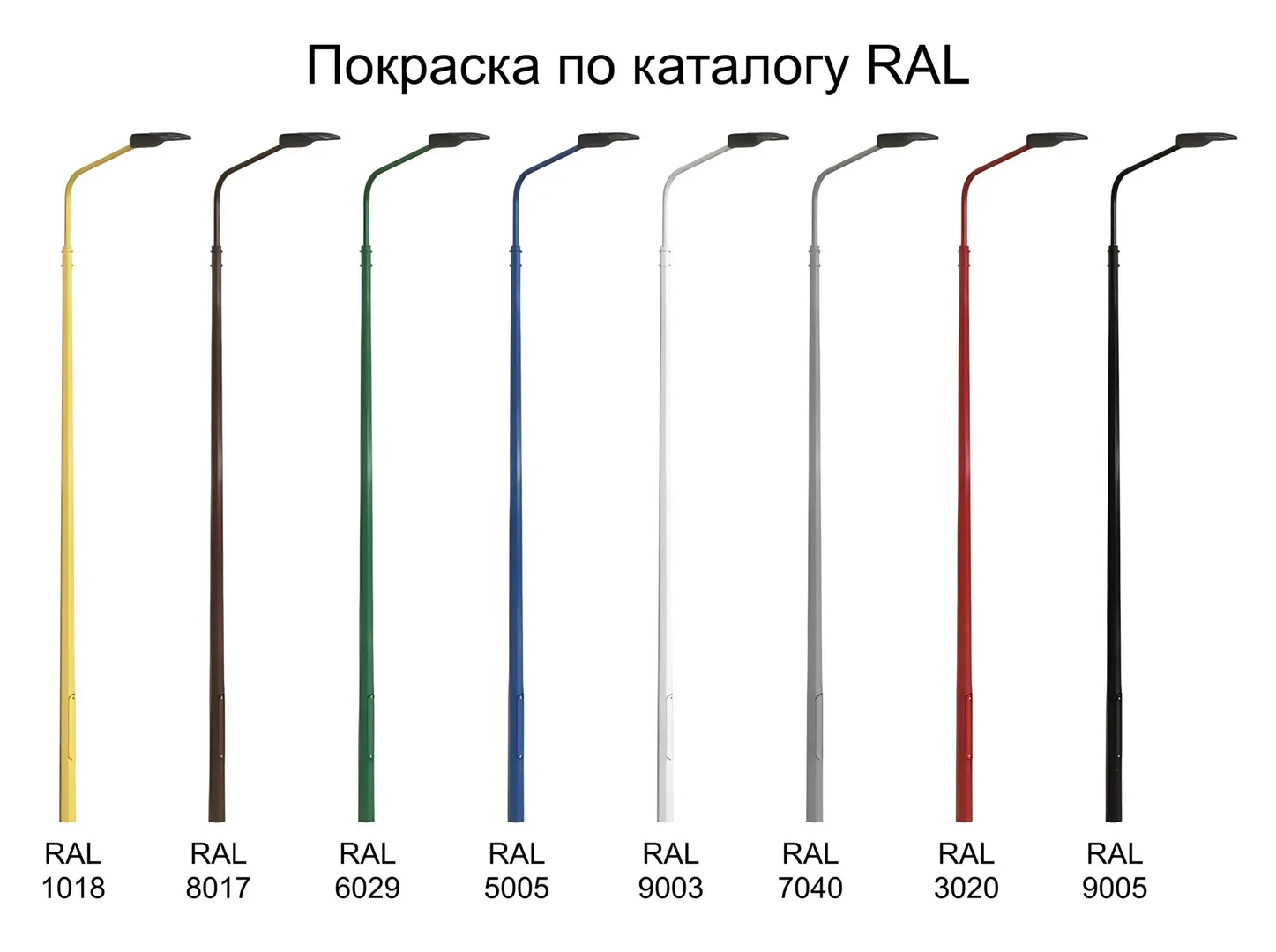

Изготовление опоры осуществляется из стального металлопроката. Под действием пресса формируется восьмигранная конструкция, края которой свариваются двойным швом. В образующуюся внутреннюю полость прокладывается питающий провод для работы установленных наверху светильников. Изделие защищено от коррозии и негативных внешних воздействий горячим цинкованием. При необходимости поверхность столба окрашивается в любой цвет по каталогу RAL, что улучшает декоративные свойства конструкции.
Установка опоры выполняется непосредственно в грунт. Предварительно готовится котлован, отдельные секции опоры стыкуются, выравниваются в земле и бетонируются.
Фото с объектов
Фотогалерея
-

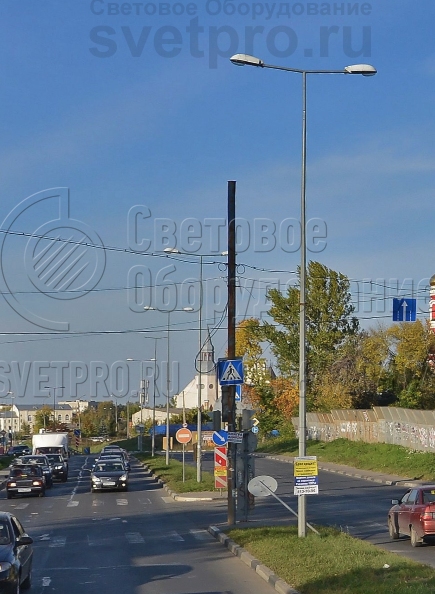

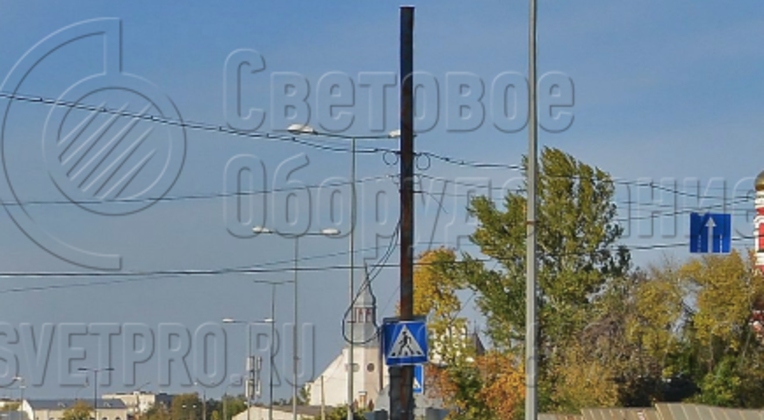

1. Организация освещения на автомобильном мосту, г. Нижний Новгород.
-

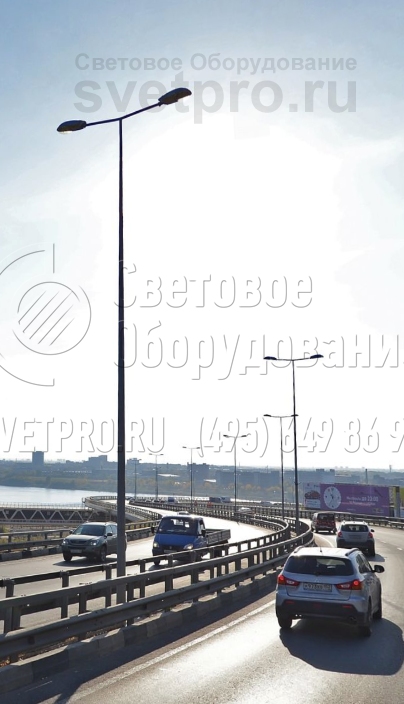

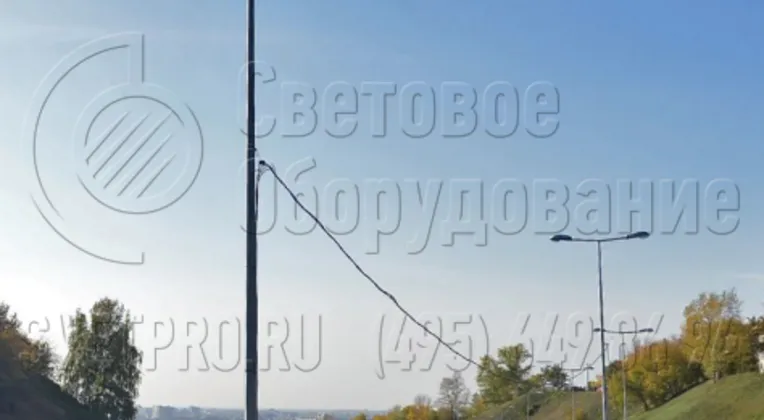

2. Освещение дороги моста через реку Ока. -

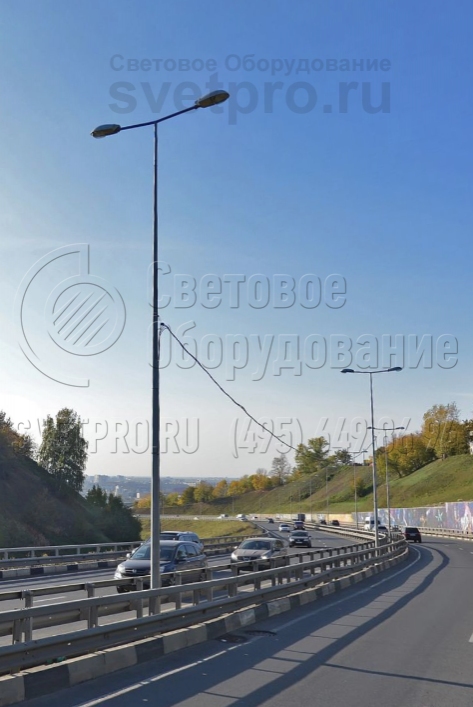

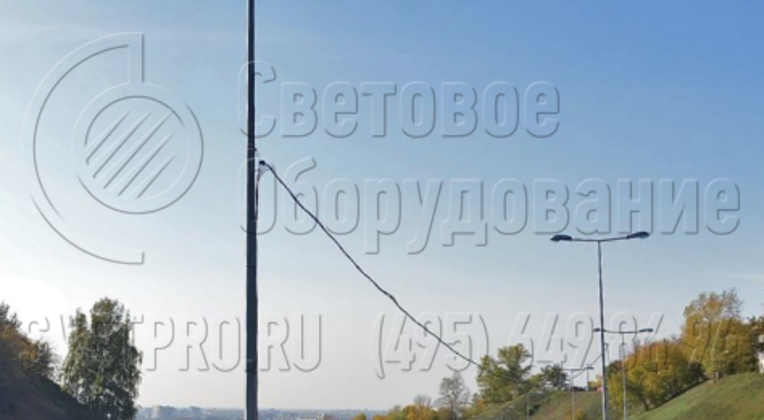

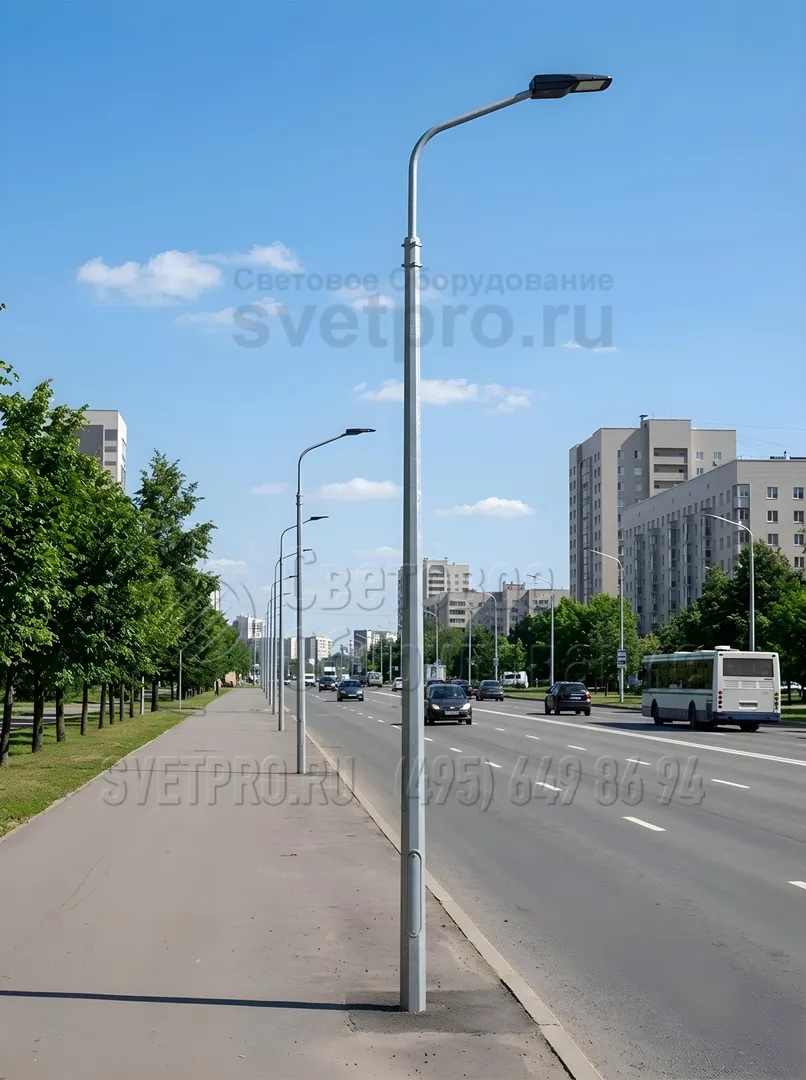

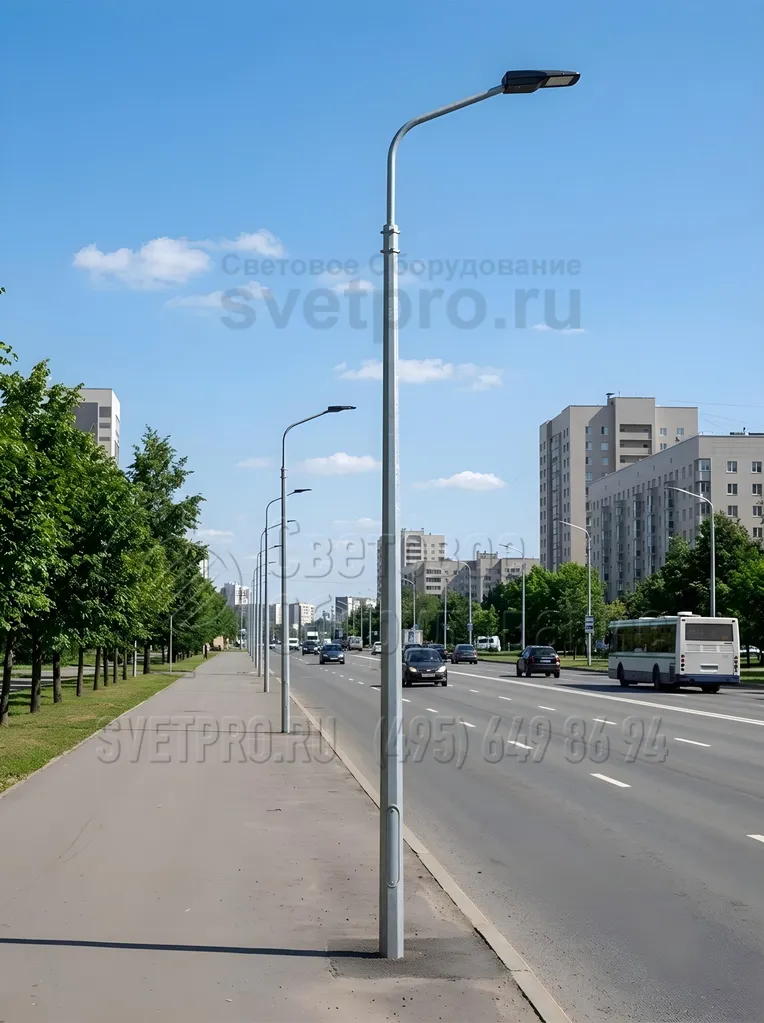

3. Опора с размещением на ней двухрожкового кронштейна. -

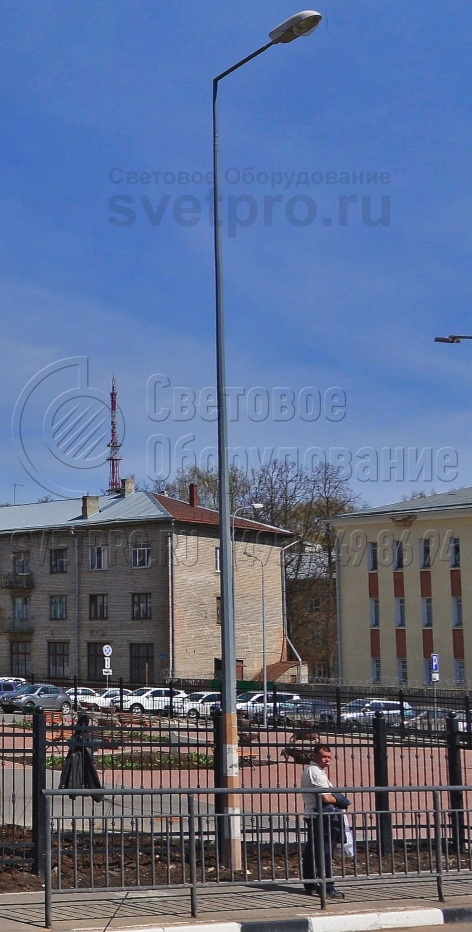

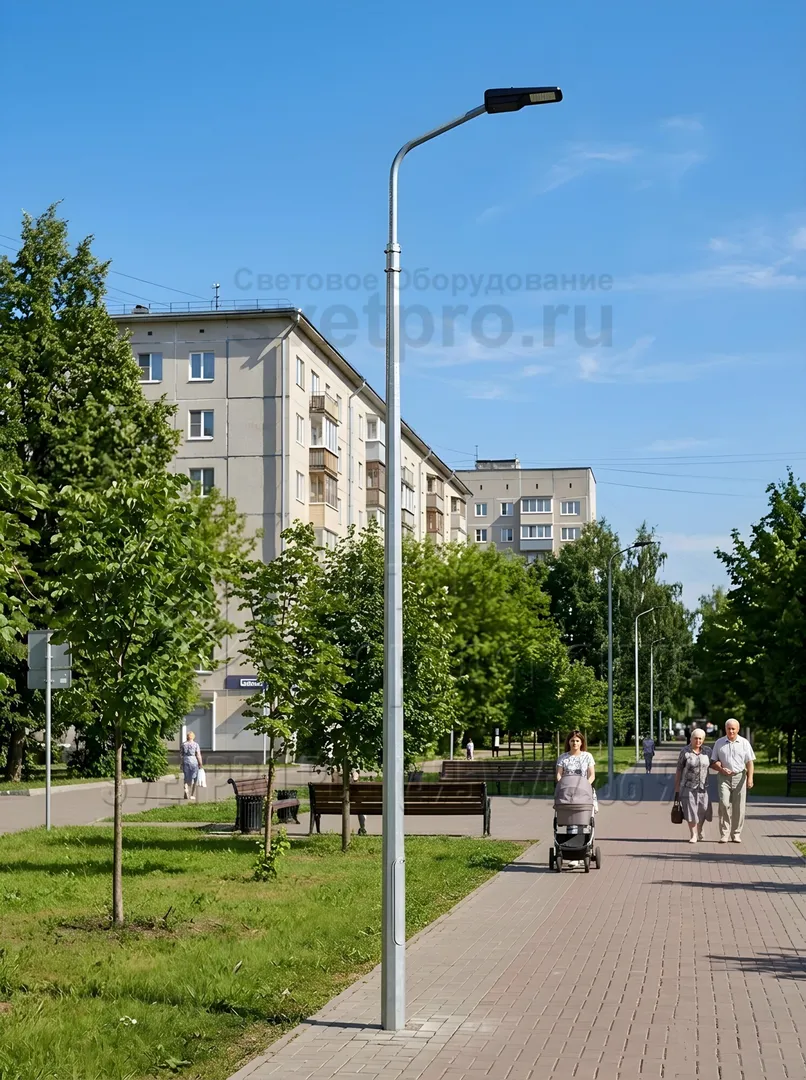

4. Опора для освещения территории организована при помощи одного светильника на консольном кронштейне.
