ДСО70 Twins LED Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP41 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДСО70 Twins LED |
Мощность: | 1.2 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДСО70 Twins LED применяются в торговых центрах, офисах, вокзалах, развлекательных центрах.
Изделие закрепляется настенно или на поверхность потолка. Возможно применение тросовых подвесов.
Местом установки информационных пиктограмм является рассеиватель светильника. Торцевое расположение светодиодной линейки обеспечивает направленное освещение и качественное восприятие изображения. Постоянное функционирование модели обеспечено основным источником электроэнергии – кабелем стандартной электросети или аккумуляторной батареей, рассчитанной на один или три часа автономного использования. Тестирование состояния в модификациях осуществляется в ручном или автоматическом режиме. Потребляемая мощность – 1,2 Вт, cosϕ≥0,98.
Светильники ДСО70 Twins LED соответствуют степени защиты IP41. Корпус изделия для обеспечения теплоотвода изготовлен из алюминия. Поверхность окрашена порошковым методом. Оптический элемент из полиметилметакрилата хорошо пропускает свет. Слепящее действие света исключено спецификой направленности светового потока.
конструкция
Корпус | Алюминий серого цвета. |
Стекло | ПММА. |
Источник света | LED: 1,2 Вт. |
Технические данные | Коэффициент мощности - 0,98. |
Аккумуляторная батарея | Ni-Cd и Ni-MH. |
Индикатор заряда | Светодиод, сигнализирующий наличие напряжения питания и зарядки аккумулятора. |
Защита батареи | Электронная защита от полной разрядки батареи. |
Время зарядки | 24 часа. |
Время работы в аварийном режиме | 1 или 3 часа |
Клеммная колодка | 3 x 2,5 мм2. |
Дистанция распознавания | 30 м. |
Размер эвакуационного знака | 150х300 мм. |
Установка | Крепление непосредственно на стене, на потолке или на тросовом подвесном устройстве (устройство крепления на потолок и стену в комплекте). |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Twins | коммерческое название. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра (режим работы) | 0 - непостоянный; 1 - постоянный. |
Вторая цифра (тип устройства) | 0 - нет теста; 1 - ручной тест (PT); 2 - автотест (АT); 3 - дистанционый тест (DT) |
Третья цифра | 1 - 1 час; 3 - 3 часа. |

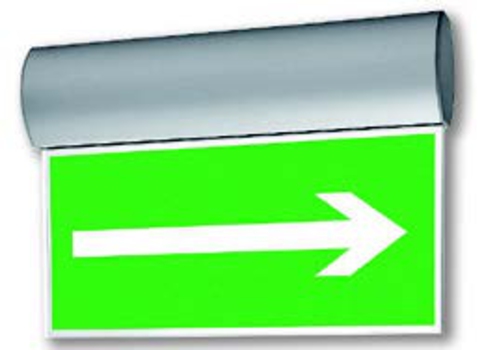

ДСО70-1.2-111 Twins RT LED + НАПРАВЛЕНИЕ ДВИЖЕНИЯ К ВЫХОДУ
эвакуационные знаки

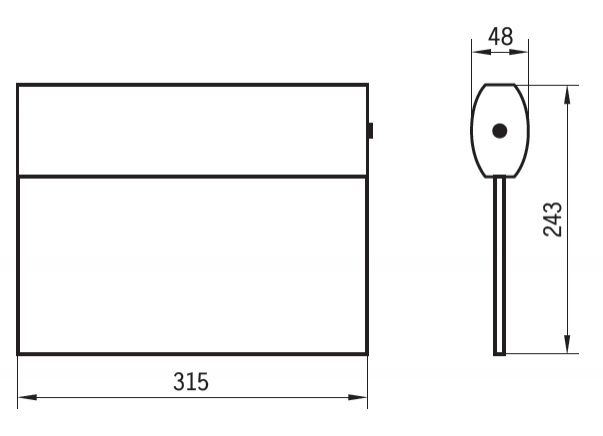

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ДСО70-1.2-101 Twins LED |
1070001101 |
1.20 |
ДСО70-1.2-103 Twins LED |
1070001103 |
1.20 |
ДСО70-1.2-111 Twins PT LED |
1070001111 |
1.20 |
ДСО70-1.2-113 Twins PT LED |
1070001113 |
1.20 |
ДСО70-1.2-121 Twins AT LED |
1070021121 |
1.20 |
ДСО70-1.2-123 Twins AT LED |
1070021123 |
1.20 |
