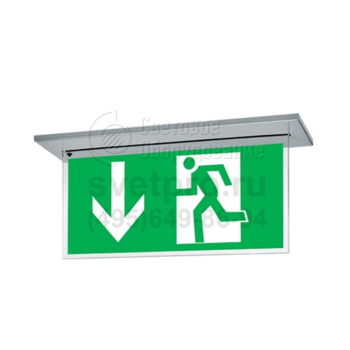

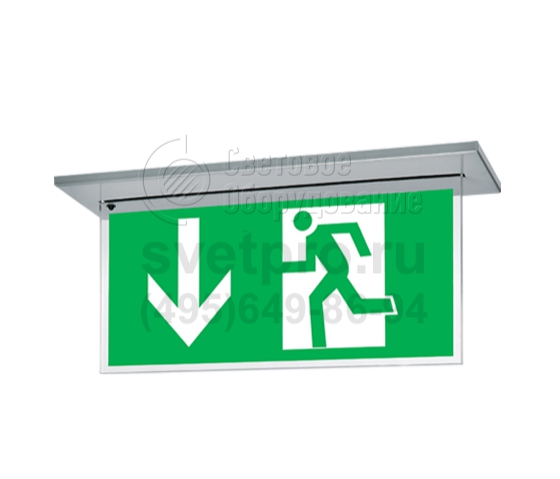

ДВО71 ЛВО71 Plexi Светодиодный светильник

Главная > Бренды > Ардатовский СТЗ > ДВО71 ЛВО71 Plexi АСТЗ
Область применения:
  • Указание направления движения или сообщение иной информации в случае прекращения подачи электроэнергии.
Назначение:
  • Аварийные светильники
Источник света: Светодиоды (LED)
Номинальное напряжение: 220 В
Класс защиты по току: I
Класс защиты IP: IP20
Климатическое исполнение: УХЛ4
Артикул производителя: ДВО71 / ЛВО71 Plexi
Мощность: 1.2 Вт
Габаритные размеры: см. чертёж

Производитель «Ардатовский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы ДВО71 Plexi, ЛВО71 Plexi применяются для повышения внимания и распознаваемости указателей выхода в гипермаркетах, офисных и административных зданиях, гостиницах, медицинских подразделениях.

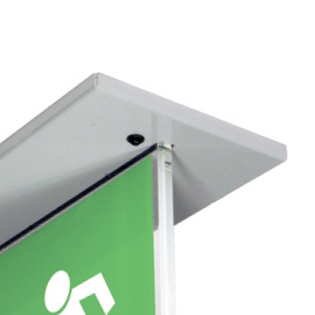

Изделие наделено конструктивными особенностями для встраивания в потолки из гипсокартона.

В модельный ряд включены версии со светодиодным (1,2 Вт) и люминесцентным (Т5, 8 Вт) источником света. Работу в питающей сети с переменными параметрами обеспечивает наличие ПРА электронного типа (cos>0,98). Помимо этого, в корпусе размещена никель-кадмиевая батарея, заряда которой достаточно на один или три часа автономной работы. Индикатор светодиодного типа отображает готовность к повторному использованию. Полная разрядка исключена в связи с наличием защиты.

Закрепление пиктограмм несложное. Они изготовлены на самоклеющейся плёнке. Рабочая поверхность – двухсторонняя, позволяющая применять парные пиктограммы. Полиметилметакрилат обладает прочностью и хорошим светопропусканием. Корпуса моделей ДВО71 Plexi, ЛВО71 Plexi – алюминиевые. Порошковое окрашивание – серого цвета. Степень защиты – IP20.

конструкция

Корпус Алюминий серого цвета.
Стекло ПММА.
Источник света LED: 1,2 Вт. Люминесцентная лампа: T5 8 Вт.
Технические данные Коэффициент мощности - 0,98.
Аккумуляторная батарея Ni-Cd.
Индикатор заряда Светодиод, сигнализирующий наличие напряжения питания и зарядки аккумулятора.
Защита батареи Электронная защита от полной разрядки батареи.
Время зарядки 24 часа.
Время работы в аварийном режиме 1 или 3 часа.
Клеммная колодка 3 x 2,5 мм2.
Дистанция распознавания 30 м.
Размер эвакуационного знака 150х300 мм.
Установка Крепление непосредственно в гипсокартонные потолки.

РАСШИФРОВКА ОБОЗНАЧЕНИЙ

Plexi коммерческое название.

РАСШИФРОВКА МОДИФИКАЦИЙ

Первая цифра (режим работы) 7 - постоянный.
Вторая цифра (цвет корпуса) 3 - серый
Третья цифра 1 - 1 час;
3 - 3 часа.

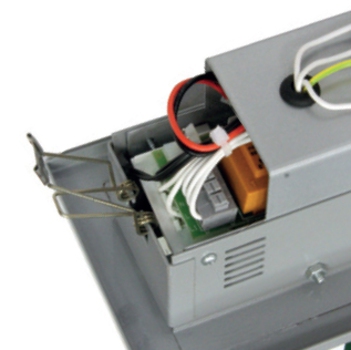

Блок питания Индикатор заряда

эвакуационные знаки

Эвакуационные знаки из самоклеющейся транслюцентной пленки Код Размеры, мм
HxL
ВЫХОД 1001150300
1001125250
150x300
125x250
ЗАПАСНЫЙ ВЫХОД 1002150300
1002125250
150x300
125x250
ВЫХОД
EXIT
1003150300
1003125250
150x300
125x250
EXIT 1004150300
1004125250
150x300
125x250
НАПРАВЛЕНИЕ К
ЭВАКУАЦИОННОМУ ВЫХОДУ
НАПРАВО
1005150300
1005125250
150x300
125x250
НАПРАВЛЕНИЕ К
ЭВАКУАЦИОННОМУ ВЫХОДУ
НАЛЕВО
1006150300
1006125250
150x300
125x250
НАПРАВЛЕНИЕ К
ЭВАКУАЦИОННОМУ ВЫХОДУ
ПРЯМО (ВНИЗ)
1007150300
1007125250
150x300
125x250
НАПРАВЛЕНИЕ ДВИЖЕНИЯ
К ВЫХОДУ
1008150300
1008125250
150x300
125x250
ЭВАКУАЦИОННЫЙ ВЫХОД ПО
ЛЕСТНИЦЕ НАПРАВО-ВНИЗ
1009150300
1009125250
150x300
125x250
ЭВАКУАЦИОННЫЙ ВЫХОД ПО
ЛЕСТНИЦЕ НАЛЕВО-ВНИЗ
1010150300
1010125250
150x300
125x250
ЭВАКУАЦИОННЫЙ ВЫХОД ПО
ЛЕСТНИЦЕ НАПРАВО-ВВЕРХ
1011150300
1011125250
150x300
125x250
ЭВАКУАЦИОННЫЙ ВЫХОД ПО
ЛЕСТНИЦЕ НАЛЕВО-ВВЕРХ
1012150300
1012125250
150x300
125x250

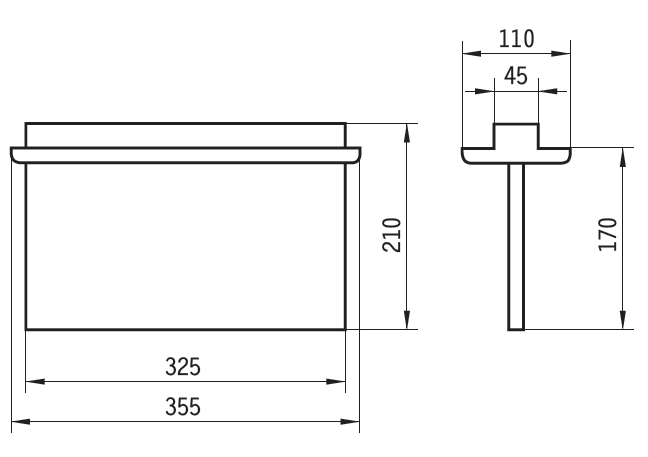

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

Наименование

Код

Масса, кг

ДВО71-1.2-731 Plexi

1071001731

1.80

ДВО71-1.2-733 Plexi

1071001733

2.00

ЛВО71-8-733 Plexi

1071008733

1.90
