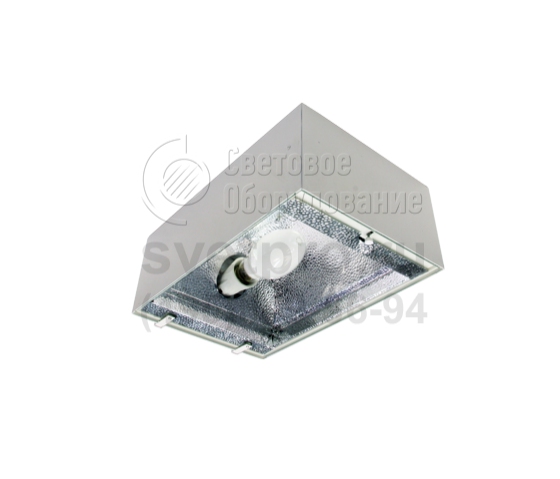

ГПП05 РПП05 ЖПП05 Terminal Накладной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP54 |
Климатическое исполнение: | У2 |
Артикул производителя: | ГПП05 РПП05 ЖПП05 Terminal |
Мощность: | 250-400 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ГПП05 Terminal, РПП05 Terminal и ЖПП05 Terminal применяют для освещения технологического оборудования, установленного в цеху или под навесом. Ими освещают разгрузочные рампы, склады, спортивные сооружения.
Установка изделия осуществляется на поверхность потолка.
Эксплуатационные отличия созданы не только типом источника света, но и его мощностью: 250 и 400 Вт. Существенная роль отдана оптическим элементам: рассеивателю и отражателю. При наличии симметричного или асимметричного отражателя устанавливается прозрачное закалённое стекло, в версиях без отражателя – матированное стекло. Во всех модификациях применён электромагнитный тип ПРА (cosϕ≥0,85). Силиконовое уплотнение повышает герметичность прилегания рамки со стеклом, прижимаемой к корпусу двухзвенными замками. Обеспеченная степень защиты внутренней полости от посторонних проникновений – IP54. Стальной корпус покрыт порошковым окрашиванием, предотвращающим коррозию.
особенности продукта
- Функциональный классический дизайн.
- Безопасность. Закаленное стекло.
- Долговечность. Анодированный отражатель защищен от коррозии. Металлические детали имеют порошковое покрытие.
- Энергоэффективность. Применение источников света с высокой световой отдачей обеспечивает оптимальную освещенность.
конструкция
Сварной корпус | Листовая сталь, окрашен белой порошковой краской. |
Стекло | Темперированное закаленное стекло (прозрачное или матовое). |
Уплотнительная прокладка | Силиконовая резина. |
Отражатель | Анодированный алюминий. |
Замки | Нержавеющая сталь, двухзвенные. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, PF не менее 0,85. |
Установка | Крепление на поверхность потолка. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Terminal | коммерческое название. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 – ЭмПРА (PF не менее 0,85). |
Третья цифра (стекло) | 1 - симметричный отражатель, прозрачное; 2 – асимметричный отражатель, прозрачное; 3 - без отражателя, матированное. |

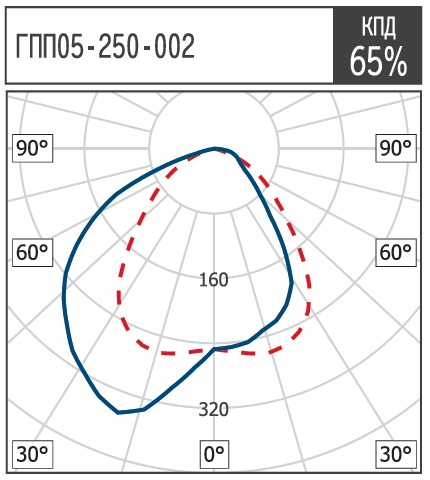

ксс
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код | Масса, кг |
Защитная решетка-Т250 | 1033022505 | 1,10 |
Защитная решетка-Т400 | 1033024005 | 1,30 |

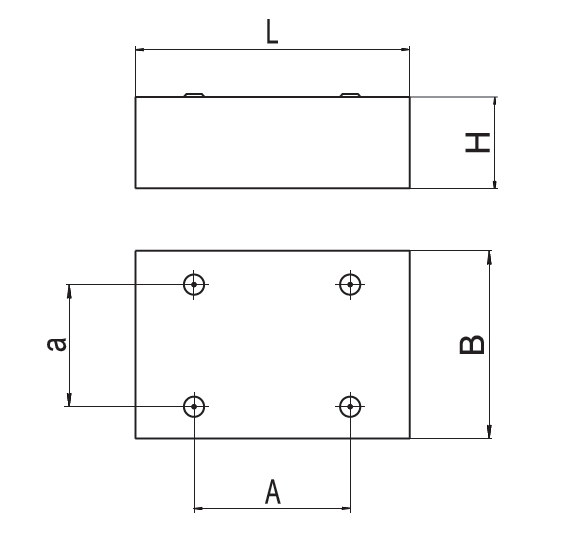

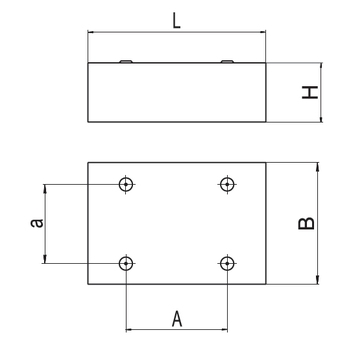

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | Axa, мм |
РПП05/ГПП05/ЖПП05-250 | 520 | 340 | 195 | 320x240 |
РПП05/ГПП05/ЖПП05-400 | 580 | 400 | 230 | 370x240 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
РПП05 Terminal для ламп типа ДРЛ Е40 |
||
РПП05-250-001 Terminal |
1034250001 |
7.80 |
РПП05-250-003 Terminal |
1034250003 |
7.70 |
РПП05-400-001 Terminal |
1034400001 |
9.50 |
РПП05-400-003 Terminal |
1034400003 |
9.40 |
ГПП05 Terminal для ламп типа ДРЛ Е40 |
||
ГПП05-250-001 Terminal |
1035250001 |
8.20 |
ГПП05-250-002 Terminal |
1035250002 |
8.20 |
ГПП05-250-003 Terminal |
1035250003 |
8.10 |
ГПП05-400-001 Terminal |
1035400001 |
9.90 |
ГПП05-400-002 Terminal |
1035400002 |
9.90 |
ГПП05-400-003 Terminal |
1035400003 |
9.80 |
ЖПП05 Terminal для ламп типа ДРЛ Е40 |
||
ЖПП05-250-001 Terminal |
1037250001 |
8.20 |
ЖПП05-250-002 Terminal |
1037250002 |
8.20 |
ЖПП05-250-003 Terminal |
1037250003 |
8.10 |
ЖПП05-400-001 Terminal |
1037400001 |
9.90 |
ЖПП05-400-002 Terminal |
1037400002 |
9.90 |
ЖПП05-400-003 Terminal |
1037400003 |
9.80 |
