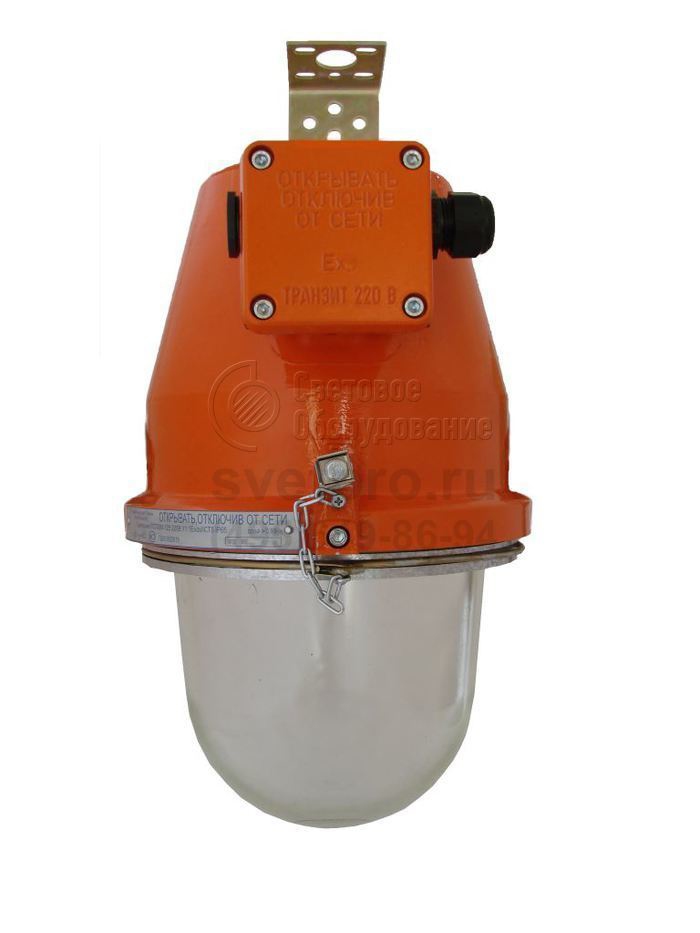

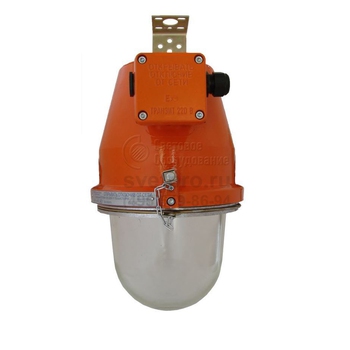

НСП43М Д Ненаправленный светодиодный светильник (имитация лампы)

Главная > Бренды > Гагаринский СТЗ > НСП43М Д Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Светодиоды (LED)
Номинальное напряжение: ~220 В
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1
Артикул производителя: НСП43М Д
Мощность: 30 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы НСП43М Д применяют на нефтеперерабатывающих, деревообрабатывающих, химических, лакокрасочных, текстильных предприятиях в зонах 1 и 2, выделяемых на их территориях в связи с вероятным образованием взрывоопасной среды.

Изделие подвешивается на трубу, монтажную пластину, крюк. Для этого применяется универсальная скоба подвеса, входящая в базовый комплект поставки, или дополнительный крепеж. Кабель подключается в герметичной вводной коробке. Доступен тупиковый и транзитный вариант.

Все модификации светодиодного изделия имеют мощность 30 Вт. Отличия относятся к типу контактов клеммной колодки: обычные и WAGO и диапазону рабочей температуры. Для формирования защитного угла (15°) дополнительно устанавливается отражатель. Дополнительную защиту оптики выполняет металлическая решетка.

Алюминиевый сплав, из которого отлит корпус и изготовлено кольцо для неразъемного и герметичного встраивания светопропускающего колпака, устойчив к коррозии. Резьбовой лабиринт обеспечивает взрывонепроницаемое объединение оболочки. Резиновое уплотняющее кольцо повышает герметичность оптического отсека.

Описание конструкции

Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников

Общие технические характеристики

Коэффициент мощности 0,9
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм
Масса 13
Срок службы 10 лет

Пример записи для заказа - 019001 НСП43М-Д-30

Описание базового варианта поставки -

В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.

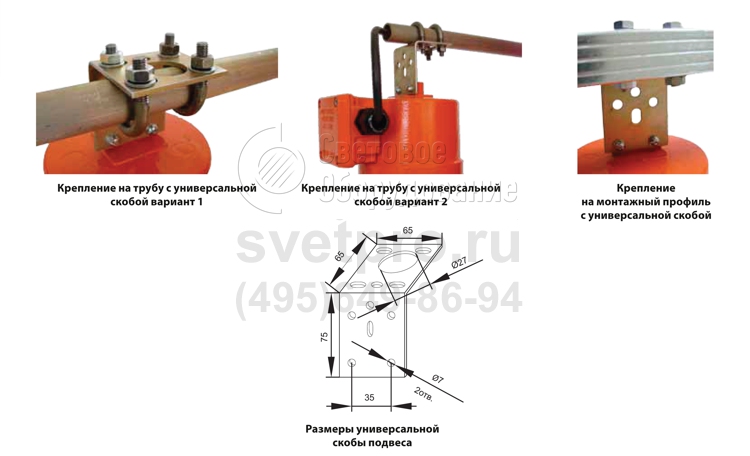

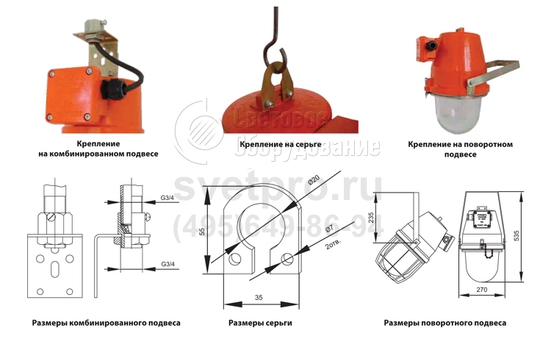

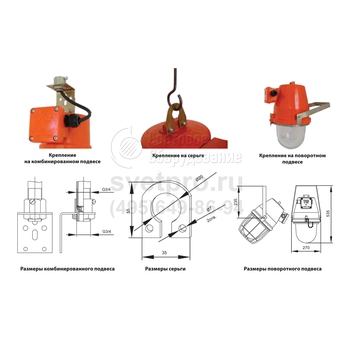

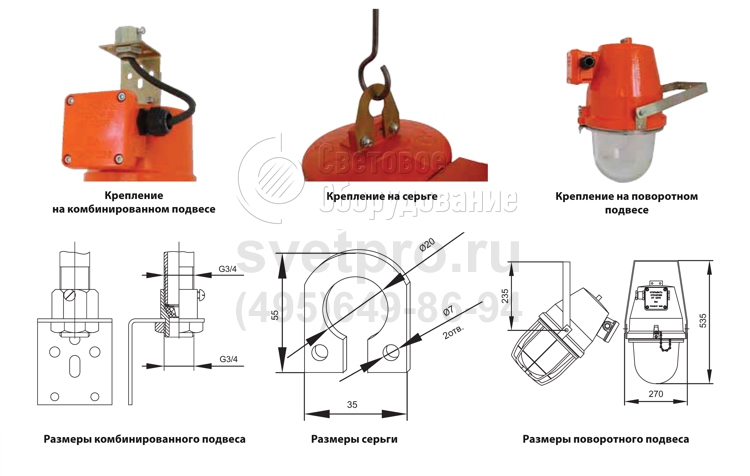

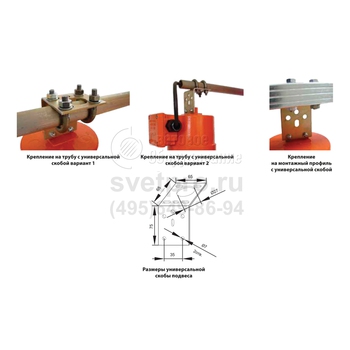

Варианты установки и крепежа

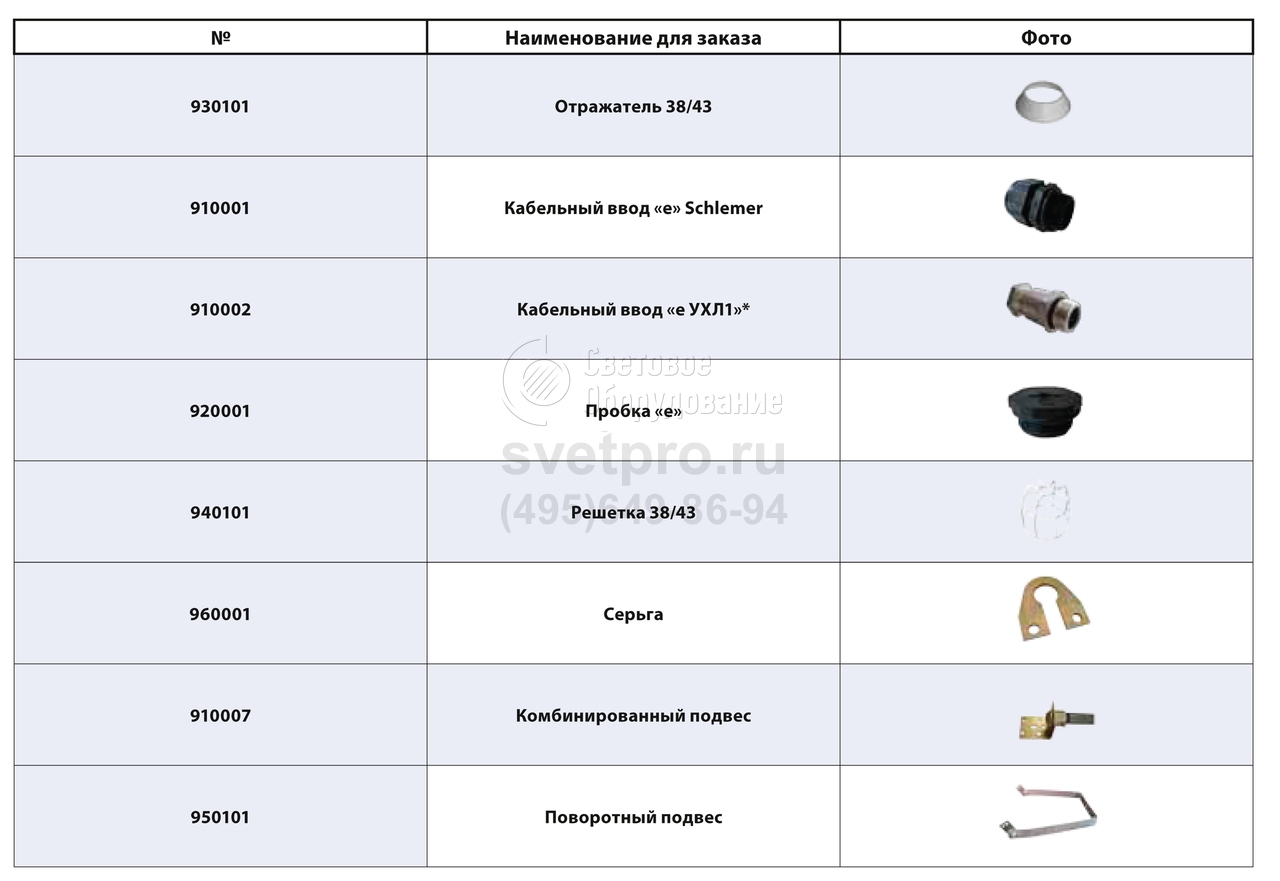

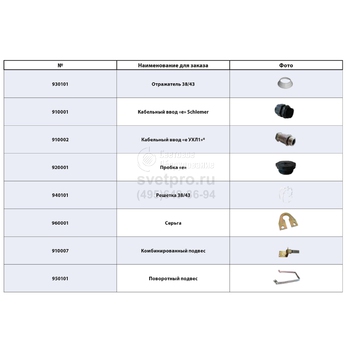

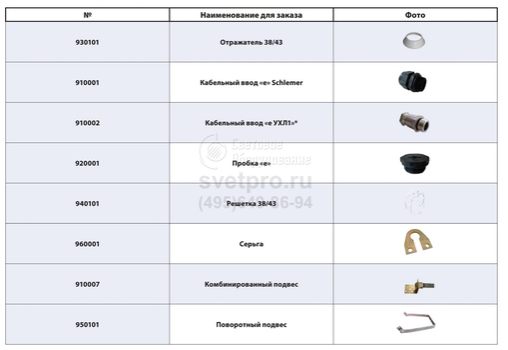

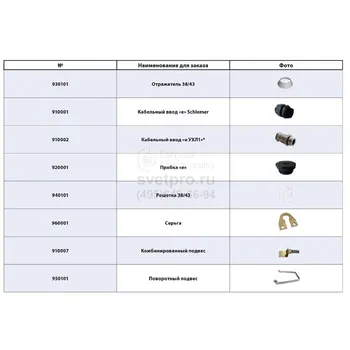

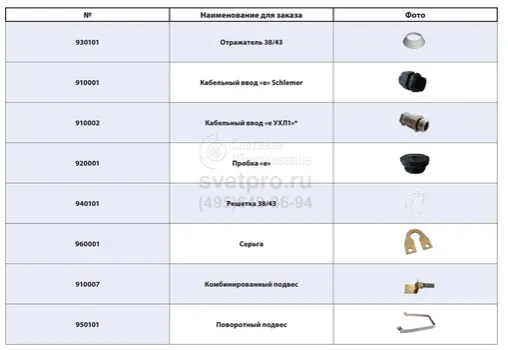

Дополнительная комплектация, поставляемая по отдельному заказу

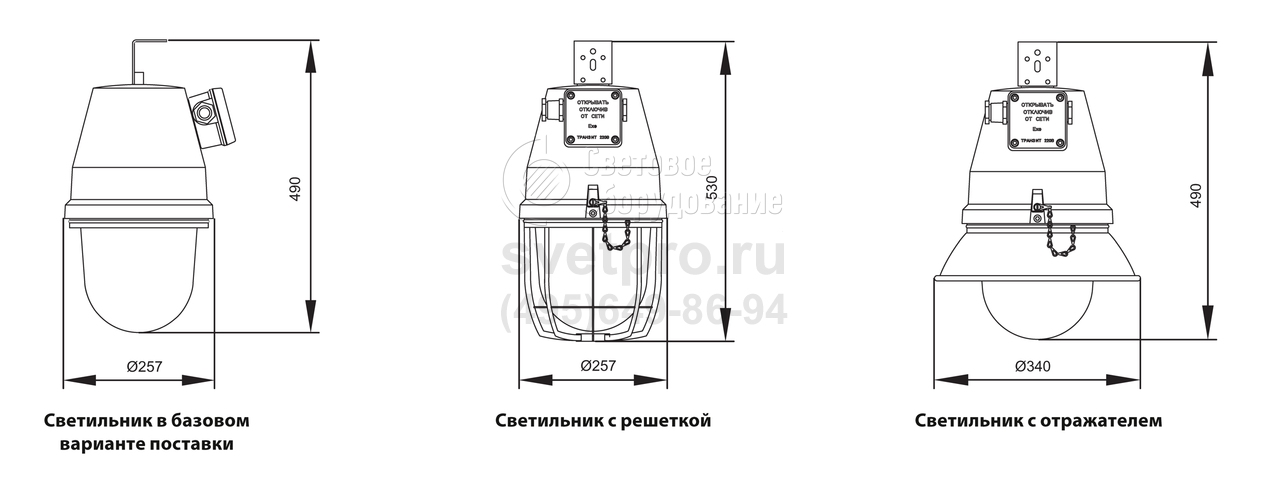

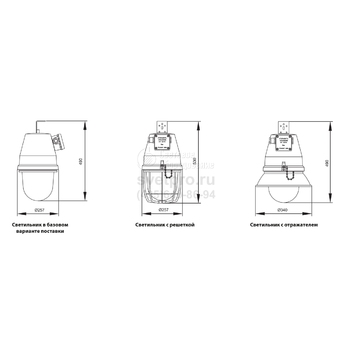

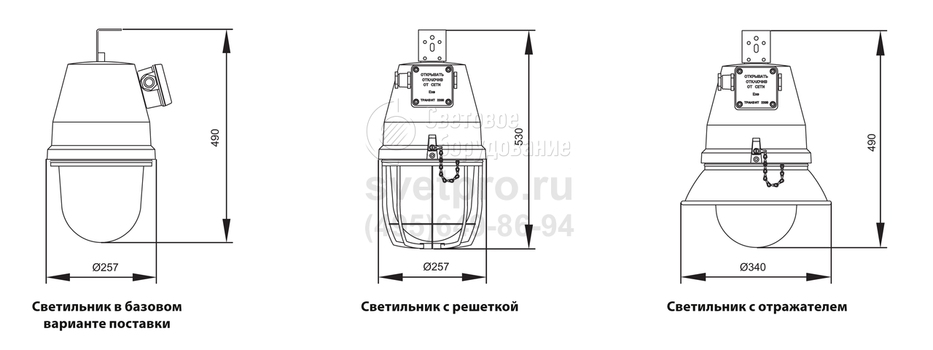

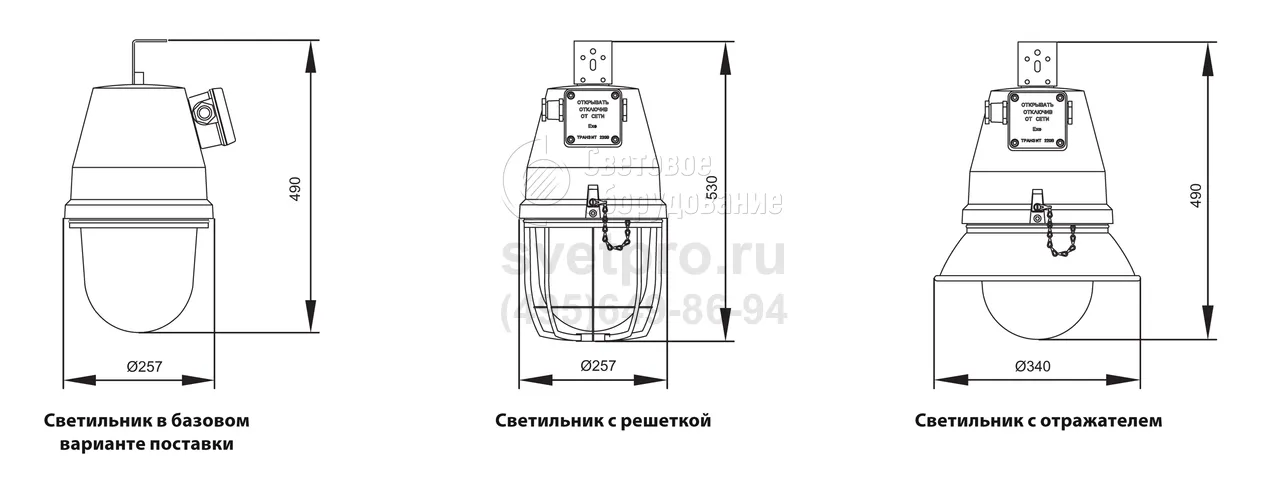

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

НаименованиеМощность лампыТип патронаТип лампыМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
НСП43М-Д-30 30 Вт - Светодиоды 1Ex d e IIC T6 Gb от -45° до +40°С Нет
НСП43М-Д-30 УХЛ1 30 Вт - Светодиоды 1Ex d e IIC T6 Gb от -60° до +40° Нет
НСП43М-Д-30 УХЛ1 WAGO 30 Вт - Светодиоды 1Ex d e IIC T6 Gb от -60° до +40° Нет
