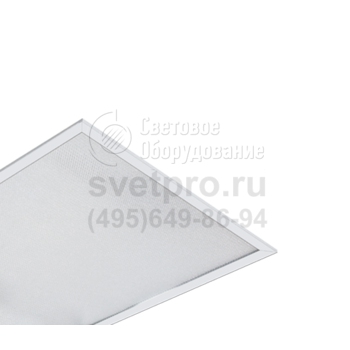

ЛВО04 PRS Встраиваемый светильник
| Область применения: |
|
| Назначение: |
|
| Источник света: | Люминесцентная лампа Т8, Люминесцентная лампа Т5 |
| Цоколь: | G13, G5 |
| Номинальное напряжение: | 220 В |
| Класс защиты по току: | I |
| Класс защиты IP: | IP20 |
| Климатическое исполнение: | УХЛ4 |
| Артикул производителя: | ЛВО04 PRS |
| Мощность: | 14-36 Вт |
| Габаритные размеры: | см. чертёж |
| Наличие: | |
| Количество: | |
| Цвет свечения: |
Производитель «Ардатовский СТЗ», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Светильники ЛВО04 PRS применяют для освещения административных и медицинских кабинетов, коридоров, холлов, торговых залов.
Изделие встраивается в подвесные потолки. Опорным элементом являются Т-образные профили потолков Армстронг и U-образные профили потолков Грильято. В вырезах потолков из гипсокартонных плит модель фиксируется посредством комплекта скоб (дополнительный аксессуар).
Осветительные приборы в модельном ряду подразделены на четыре группы: учтены особенности потолочных конструкций и источников света (Т5 и Т8). Количество ламп в изделиях: две и четыре, их мощность: 14 или 28 Вт и 18 или 36 Вт. Модификации с лампами Ø26 мм комплектуются электронным (cosϕ≥0,96) и электромагнитным (cosϕ≥0,85) ПРА, с лампами Ø16 мм – ЭПРА. В каждой группе предложен выбор изделий с БАП, что позволяет решить задачу по наличию аварийных осветительных систем.
Поверхность стального корпуса модели ЛВО04 PRS покрывает порошковое окрашивание. Полимерный рассеиватель невосприимчив к действию ультрафиолета, сопровождающего образование видимого излучения. Надёжность положения оптического элемента обеспечивают скрытые пружины. Слепящее действие света ограничено призматической структурой конструктивного элемента.
особенности продукта
- Функциональный классический дизайн.
- Светостабилизированный полимерный материал рассеивателя сохраняет коэффициент пропускания в течение срока службы, не желтеет и не мутнеет.
- Высокая энергоэффективность ЭПРА А1, А2, встроенный корректор обеспечивает малые потери, высокий коэффициент мощности, минимизация глубины пульсаций.
- Возможность работы в осветительных установках с системами управления освещением.
- Безопасность. Версии с блоком аварийного питания (3 часа).
конструкция
| Корпус | Листовая сталь, окрашен белой порошковой краской. |
| Рассеиватель | Полимерный материал с сотовыми призматическими преломляющими элементами. Устойчив к воздействию ультрафиолетового излучения. Устанавливается в корпус скрытыми пружинами. |
| Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
| Установка | Встраивается в подвесные потолки типа "Армстронг" (600х600 мм). Устанавливается в потолки "Грильято" (модели с индексом GR). Устанавливается в подшивные потолки (заказывается дополнительно: скоба). |
Расшифровка обозначений
| PRS | коммерческое название |
| HF | ЭПРА А2 |
| RA | ЭПРА с управлением по протоколу 1-10В |
| RD | ЭПРА с управлением по протоколу DALI |
| БАП | наличие блока аварийного питания |
| GR | для потолков "Грильято" |
Расшифровка модификаций
| Вторая цифра: | 0 - ЭмПРА; 1 - ЭПРА; 2 - ЭмПРА (PF не менее 0,85); 3 - ЭПРА А2; 4 - ЭПРА А1. |
| Третья цифра (оптика): | 1 - прозрачный призматический |

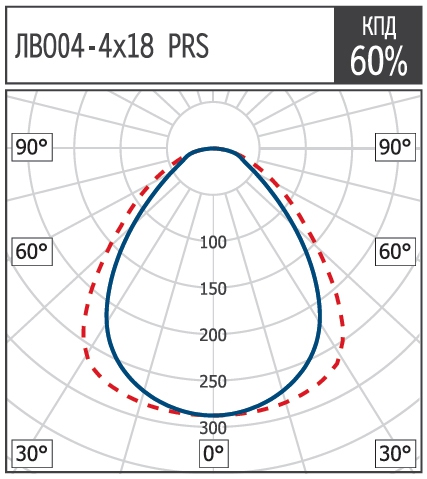

КСС
Дополнительные принадлежности
| Наименование | Код | Масса, кг |
|---|---|---|
| Скоба (комплект 4 шт.) | 5000000002 | 0.05 |

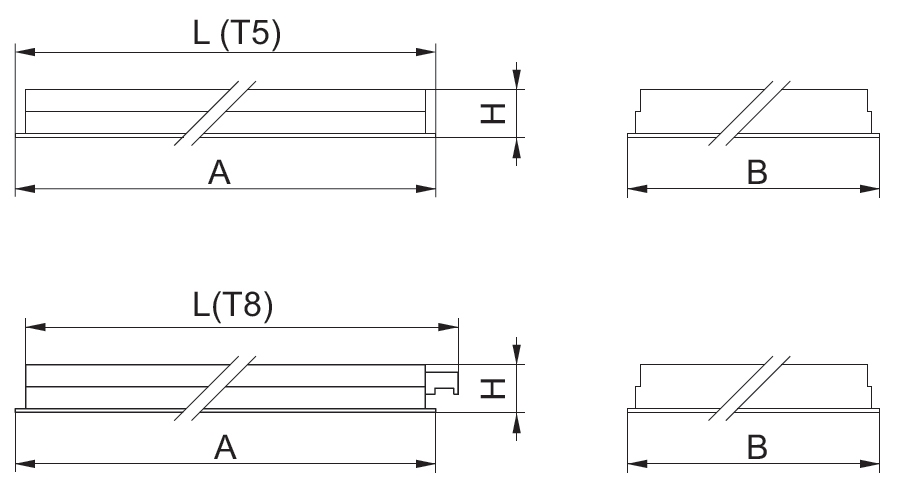

ГАБАРИТНЫЕ РАЗМЕРЫ
| Наименование | Рис | L, мм | B, мм | H, мм | Axa (A) |
| ЛВО04-2х14 | 1 | 595 | 295 | 69 | 595x295 |
| ЛВО04-2х28 | 1 | 1195 | 295 | 69 | 1195x295 |
| ЛВО04-4х14 | 1 | 595 | 595 | 69 | 595x595 |
| ЛВО04-4х28 | 1 | 1195 | 595 | 69 | 1195x595 |
| ЛВО04-2х18 | 2 | 629 | 295 | 75 | 595х295 |
| ЛВО04-2х36 | 2 | 1239 | 295 | 75 | 1195х295 |
| ЛВО04-4х18 | 2 | 629 | 595 | 75 | 595х595 |
| ЛВО04-4х36 | 2 | 1239 | 595 | 75 | 1195х595 |
| ЛВО04-2х14 GR | 1 | 590 | 290 | 69 | 590 |
| ЛВО04-2х28 GR | 1 | 1190 | 290 | 69 | 1190 |
| ЛВО04-4х14 GR | 1 | 590 | 590 | 69 | 590 |
| ЛВО04-4х28 GR | 1 | 1190 | 590 | 69 | 1190 |
| ЛВО04-2х18 GR | 2 | 629 | 290 | 105 | 590 |
| ЛВО04-2х36 GR | 2 | 1239 | 290 | 105 | 1190 |
| ЛВО04-4х18 GR | 2 | 629 | 590 | 105 | 590 |
| ЛВО04-4х36 GR | 2 | 1239 | 590 | 105 | 1190 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
| Наименование | Код | Масса, кг |
| ЛВО04 PRS для ЛЛ Т5 G5 | ||
| ЛВО04-2х14-031 PRS HF | 1070214031 | 2.20 |
| ЛВО04-2х14-041 PRS | 1070214041 | 2.20 |
| ЛВО04-2х28-031 PRS HF | 1070228031 | 3.63 |
| ЛВО04-2х28-041 PRS | 1070228041 | 3.63 |
| ЛВО04-2х28-031 PRS HF БАП | 1070228081 | 4.63 |
| ЛВО04-2х28-041 PRS БАП | 1070228091 | 4.63 |
| ЛВО04-4х14-031 PRS HF | 1070414031 | 3.47 |
| ЛВО04-4х14-041 PRS | 1070414041 | 3.47 |
| ЛВО04-4х14-031 PRS HF БАП | 1070414081 | 4.47 |
| ЛВО04-4х14-041 PRS БАП | 1070414091 | 4.47 |
| ЛВО04-4х28-031 PRS HF | 1070428031 | 5.98 |
| ЛВО04-4х28-041 PRS | 1070428041 | 5.98 |
| ЛВО04-4х28-031 PRS HF БАП | 1070428081 | 6.98 |
| ЛВО04-4х28-041 PRS БАП | 1070428091 | 6.98 |
| Наименование | Код | Масса, кг |
| ЛВО04 PRS для ЛЛ Т5 G5 для потолков «Грильято» | ||
| ЛВО04-2х14-031 PRS GR HF | 1124214031 | 2.20 |
| ЛВО04-2х14-041 PRS GR | 1124214041 | 2.20 |
| ЛВО04-2х28-031 PRS GR HF | 1124228031 | 3.63 |
| ЛВО04-2х28-041 PRS GR | 1124228041 | 3.63 |
| ЛВО04-4х14-031 PRS GR HF | 1124414031 | 3.47 |
| ЛВО04-4х14-041 PRS GR | 1124414041 | 3.47 |
| ЛВО04-4х14-031 PRS GR HF БАП | 1124414081 | 4.47 |
| ЛВО04-4х14-041 PRS GR БАП | 1124414091 | 4.47 |
| ЛВО04-4х28-031 PRS GR HF | 1124428031 | 5.98 |
| ЛВО04-4х28-041 PRS GR | 1124428041 | 5.98 |
| Наименование | Код | Масса, кг |
| ЛВО04 PRS для ЛЛ Т8 G13 | ||
| ЛВО04-2х18-001 PRS | 1070218001 | 1.85 |
| ЛВО04-2х18-011 PRS | 1070218011 | 1.55 |
| ЛВО04-2х18-021 PRS | 1070218021 | 1.85 |
| ЛВО04-2х18-031 PRS HF | 1070218031 | 1.55 |
| ЛВО04-2х18-041 PRS | 1070218041 | 1.70 |
| ЛВО04-2х36-001 PRS | 1070236001 | 3.50 |
| ЛВО04-2х36-011 PRS | 1070236011 | 2.50 |
| ЛВО04-2х36-021 PRS | 1070236021 | 3.50 |
| ЛВО04-2х36-031 PRS HF | 1070236031 | 2.50 |
| ЛВО04-2х36-041 PRS | 1070236041 | 2.75 |
| ЛВО04-2х36-001 PRS БАП | 1070236051 | 4.50 |
| ЛВО04-2х36-011 PRS БАП | 1070236061 | 3.50 |
| ЛВО04-2х36-021 PRS БАП | 1070236071 | 4.50 |
| ЛВО04-2х36-031 PRS HF БАП | 1070236081 | 3.50 |
| ЛВО04-2х36-041 PRS БАП | 1070236091 | 3.75 |
| ЛВО04-4х18-001 PRS | 1070418001 | 3.00 |
| ЛВО04-4х18-011 PRS | 1070418011 | 2.20 |
| ЛВО04-4х18-021 PRS | 1070418021 | 3.00 |
| ЛВО04-4х18-031 PRS HF | 1070418031 | 2.20 |
| ЛВО04-4х18-041 PRS | 1070418041 | 2.35 |
| ЛВО04-4х18-001 PRS БАП | 1070418051 | 4.00 |
| ЛВО04-4х18-011 PRS БАП | 1070418061 | 3.20 |
| ЛВО04-4х18-021 PRS БАП | 1070418071 | 4.00 |
| ЛВО04-4х18-031 PRS HF БАП | 1070418081 | 3.20 |
| ЛВО04-4х18-041 PRS БАП | 1070418091 | 3.35 |
| ЛВО04-4х36-001 PRS | 1070436001 | 5.40 |
| ЛВО04-4х36-011 PRS | 1070436011 | 3.60 |
| ЛВО04-4х36-021 PRS | 1070436021 | 5.40 |
| ЛВО04-4х36-031 PRS HF | 1070436031 | 3.60 |
| ЛВО04-4х36-041 PRS | 1070436041 | 3.75 |
| ЛВО04-4х36-001 PRS БАП | 1070436051 | 6.40 |
| ЛВО04-4х36-011 PRS БАП | 1070436061 | 4.60 |
| ЛВО04-4х36-021 PRS БАП | 1070436071 | 6.40 |
| ЛВО04-4х36-031 PRS HF БАП | 1070436081 | 4.60 |
| ЛВО04-4х36-041 PRS БАП | 1070436091 | 4.75 |
| Наименование | Код | Масса, кг |
| ЛВО04 PRS для ЛЛ Т8 G13 для потолков "Грильято" | ||
| ЛВО04-2х18-001 PRS GR | 1124218001 | 2.05 |
| ЛВО04-2х18-011 PRS GR | 1124218011 | 1.75 |
| ЛВО04-2х18-021 PRS GR | 1124218021 | 2.05 |
| ЛВО04-2х18-031 PRS GR HF | 1124218031 | 1.75 |
| ЛВО04-2х18-041 PRS GR | 1124218041 | 1.75 |
| ЛВО04-2х36-001 PRS GR | 1124236001 | 3.70 |
| ЛВО04-2х36-011 PRS GR | 1124236011 | 2.70 |
| ЛВО04-2х36-021 PRS GR | 1124236021 | 3.70 |
| ЛВО04-2х36-031 PRS GR HF | 1124236031 | 2.70 |
| ЛВО04-2х36-041 PRS GR | 1124236041 | 2.70 |
| ЛВО04-2х36-001 PRS GR БАП | 1124236051 | 4.70 |
| ЛВО04-2х36-011 PRS GR БАП | 1124236061 | 3.70 |
| ЛВО04-2х36-021 PRS GR БАП | 1124236071 | 4.70 |
| ЛВО04-2х36-031 PRS GR HF БАП | 1124236081 | 3.70 |
| ЛВО04-2х36-041 PRS GR БАП | 1124236091 | 3.70 |
| ЛВО04-4х18-001 PRS GR | 1124418001 | 3.20 |
| ЛВО04-4х18-011 PRS GR | 1124418011 | 2.40 |
| ЛВО04-4х18-021 PRS GR | 1124418021 | 3.20 |
| ЛВО04-4х18-031 PRS GR HF | 1124418031 | 2.40 |
| ЛВО04-4х18-041 PRS GR | 1124418041 | 2.40 |
| ЛВО04-4х18-001 PRS GR БАП | 1124418051 | 4.20 |
| ЛВО04-4х18-011 PRS GR БАП | 1124418061 | 3.40 |
| ЛВО04-4х18-021 PRS GR БАП | 1124418071 | 4.20 |
| ЛВО04-4х18-031 PRS GR HF БАП | 1124418081 | 3.40 |
| ЛВО04-4х18-041 PRS GR БАП | 1124418091 | 3.40 |
| ЛВО04-4х36-001 PRS GR | 1124436001 | 5.60 |
| ЛВО04-4х36-011 PRS GR | 1124436011 | 3.80 |
| ЛВО04-4х36-021 PRS GR | 1124436021 | 5.60 |
| ЛВО04-4х36-031 PRS GR HF | 1124436031 | 3.80 |
| ЛВО04-4х36-041 PRS GR | 1124436041 | 3.80 |
| ЛВО04-4х36-001 PRS GR БАП | 1124436051 | 6.60 |
| ЛВО04-4х36-011 PRS GR БАП | 1124436061 | 4.80 |
| ЛВО04-4х36-021 PRS GR БАП | 1124436071 | 6.60 |
| ЛВО04-4х36-031 PRS GR HF БАП | 1124436081 | 4.80 |
| ЛВО04-4х36-041 PRS GR БАП | 1124436091 | 4.80 |
