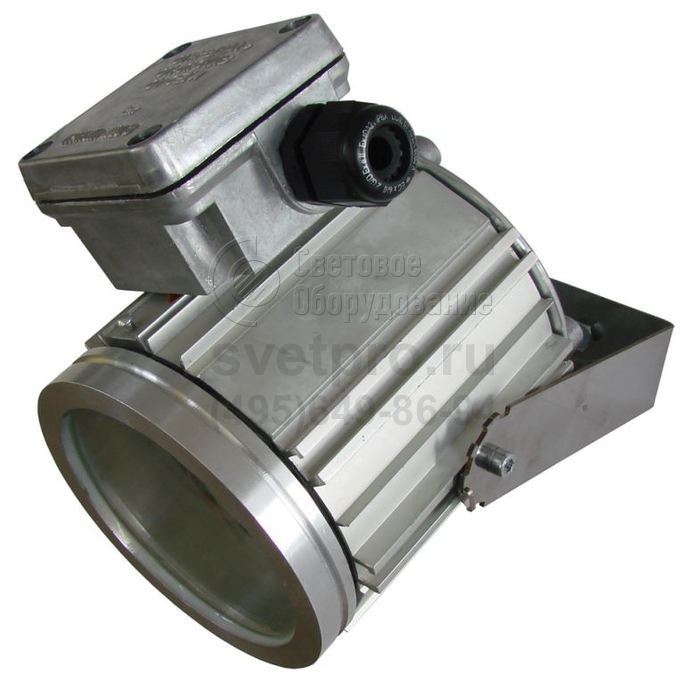

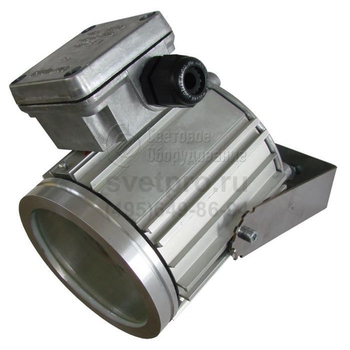

Эмлайт спот Д Направленный светодиодный светильник

Главная > Бренды > Гагаринский СТЗ > Эмлайт спот Д Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищенные
Источник света: Светодиоды (LED)
Номинальное напряжение: 12-220 В
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1
Артикул производителя: Эмлайт спот Д
Мощность: 6-40 Вт
Световой поток: 660-4400 лм
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

К сфере применения светильников Эмлайт Спот Д относятся внутренние помещения и наружные площадки предприятий, осуществляющих переработку нефти и газа, обработку древесины и производство лакокрасочных и текстильных материалов.

Изделия в базовой комплектации устанавливаются с использованием поворотного подвеса и имеют один кабельный ввод. Транзитный и тупиковый монтаж доступен версиям с вводной коробкой, установленной на корпусе (КР), и версиям КТ с прямым вводом кабеля. Исполнению КМ (ввод кабеля в корпус) доступен исключительно тупиковый монтаж.

Исполнения КР, КМ, КТ имеет каждая из версий, эксплуатируемых в сети переменного тока: 6–36 Вт (660–3960 ли) и 24 В (DC): 40 Вт (4400 лм), исполнение КР – версии для источника постоянного тока: 12 В (12, 24, 36 Вт) и 24 В (12, 24, 40 Вт), а также 40 Вт (AC). Доступен заказ изделия не с нейтральной белой цветовой температурой (4000 К – 5000 К), а с ТБ и ХБ. В базовой комплектации имеются версии с цветным светом: красный, желтый, зеленый.

Взрывонепроницаемый корпус образован резьбовым объединением корпуса, обечайки (со стеклом) и крышки. Степень герметичности – IP65. Температурный диапазон использования: -45°С (-60°С) – +40°С.

Описание конструкции

Светильник «Эмлайт спот» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника «Эмлайт спот КР», имеет вводную коробку. В исполнениях светильников «Эмлайт спот КР», «Эмлайт спот КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт спот КМ» возможен только тупиковый монтаж

Общие технические характеристики

Коэффициент мощности 0,9
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм
Масса 4
Срок службы 10 лет

Пример записи для заказа:

- 099021 Светильник Эмлайт спот Д-12 12DC КР.

В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС). При заказе светильника отличного от базового, цветность указывается в названии светильника, а каталожный номер будет иметь 8 знаков. Для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К) в конце каталожного номера указывается: «10» – для ТБ, «20» - для ХБ

В светильниках с цветностью ХБ световой поток выше базового на 10%. В светильниках с цветностью ТБ световой поток ниже базового на 10%.

Описание базового варианта поставки -

светильник поставляется с одним кабельным вводом и поворотным подвесом.

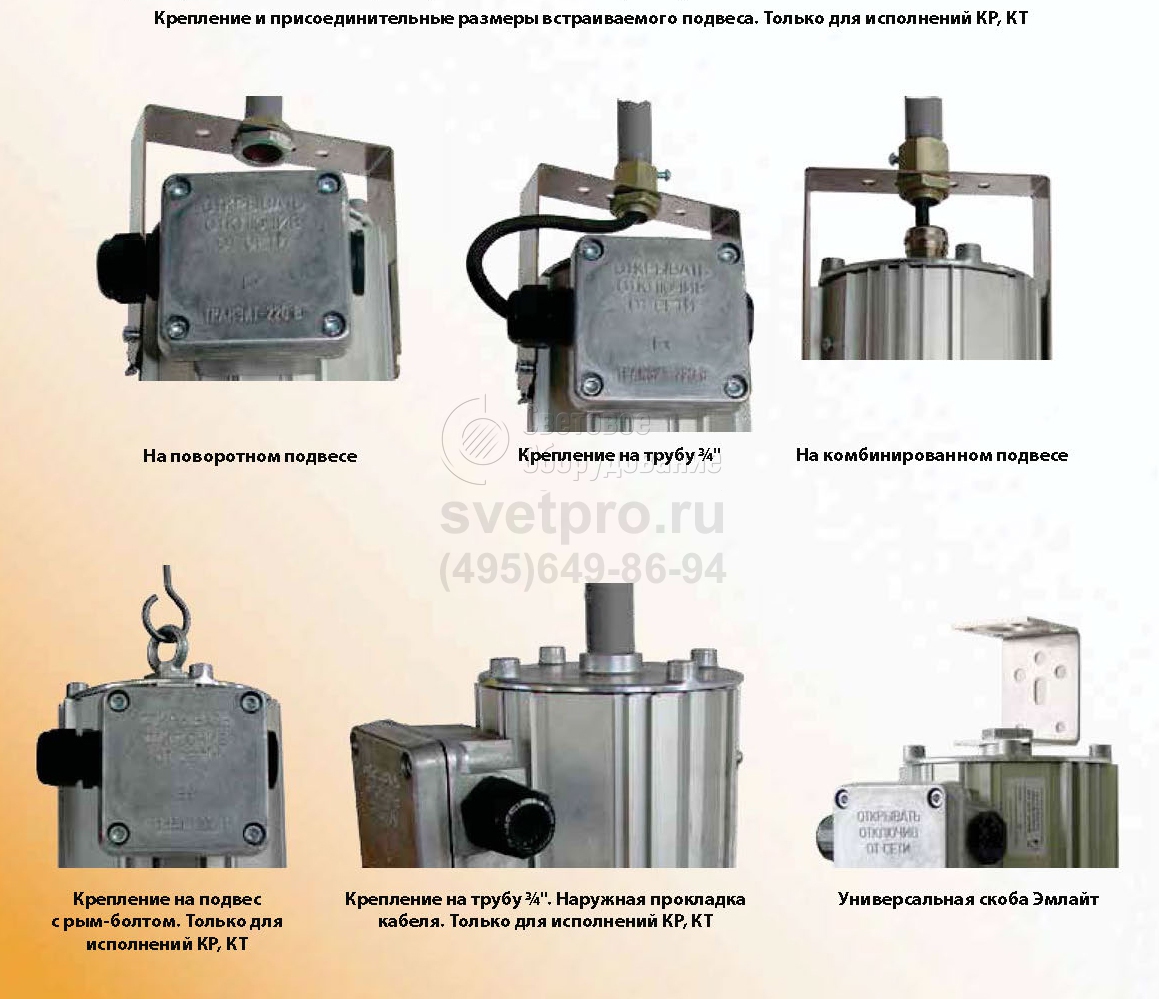

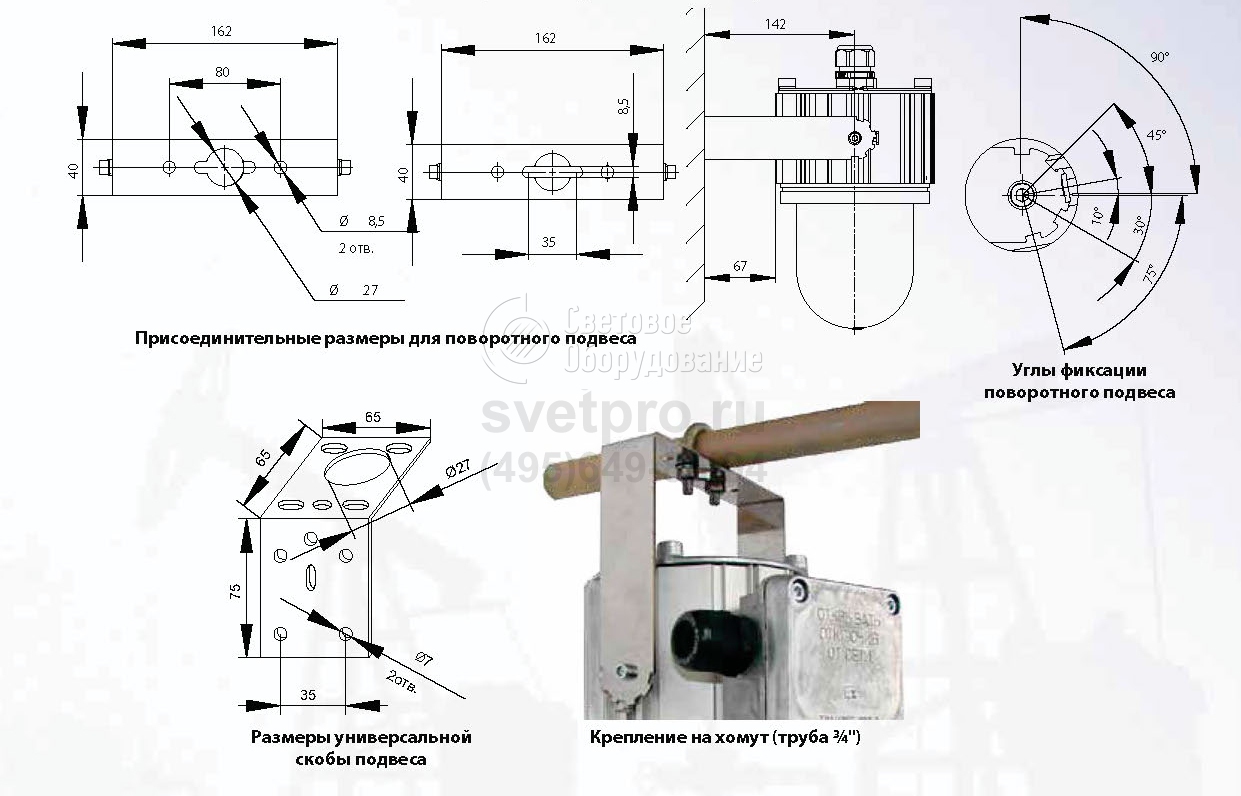

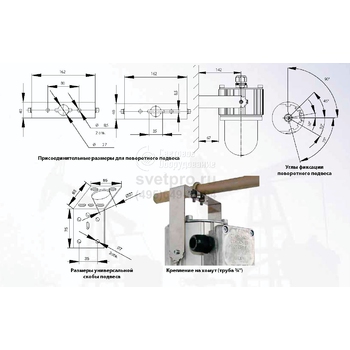

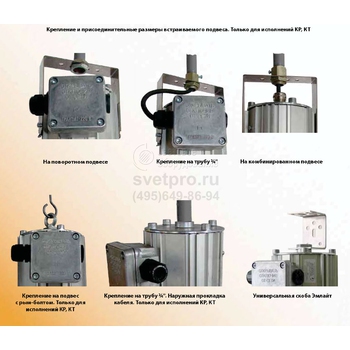

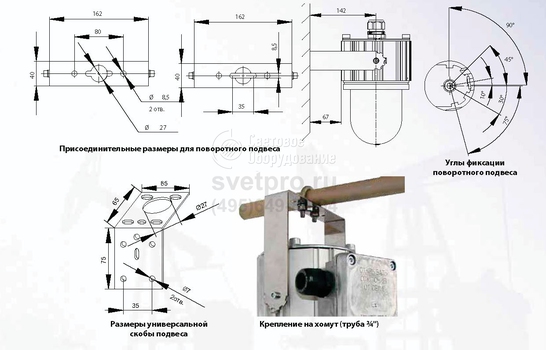

Варианты установки и крепежа

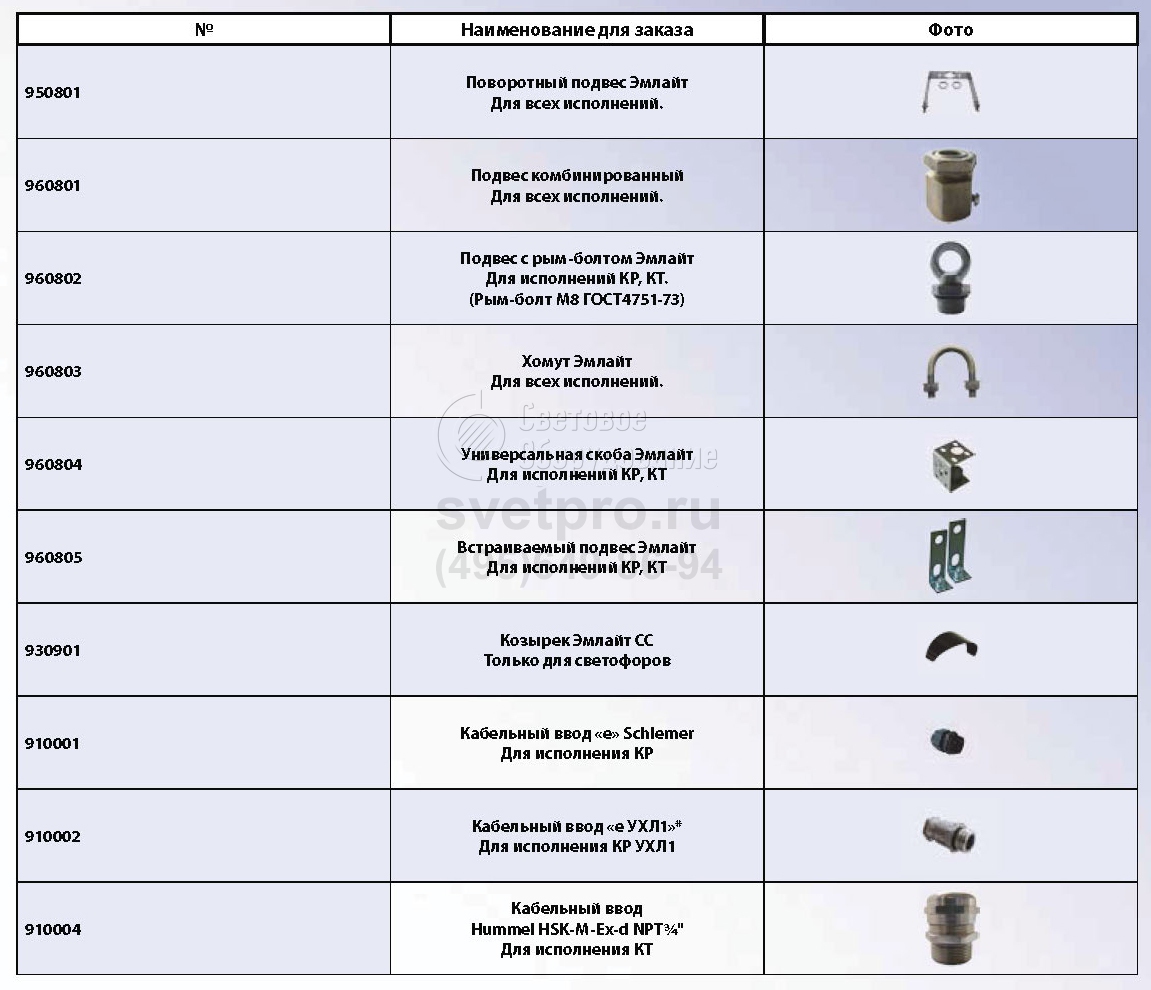

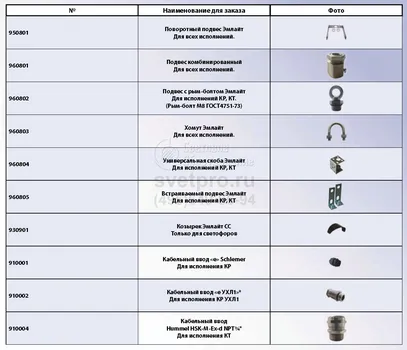

Дополнительная комплектация, поставляемая по отдельному заказу

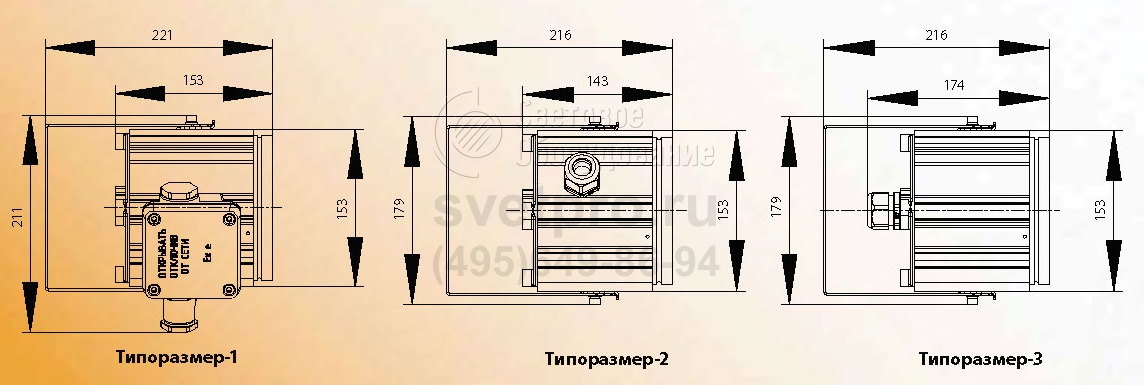

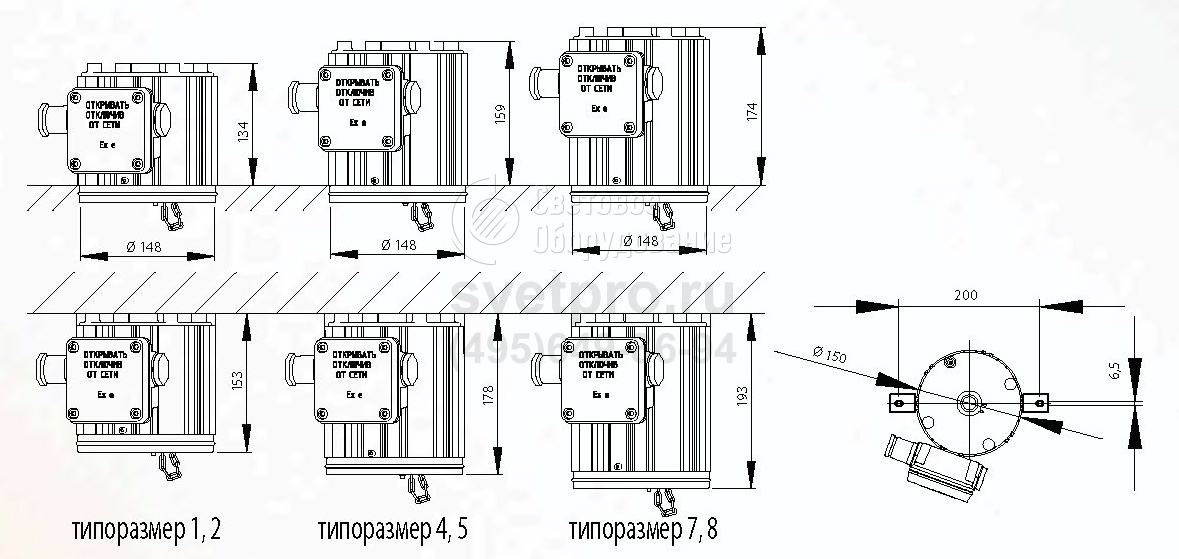

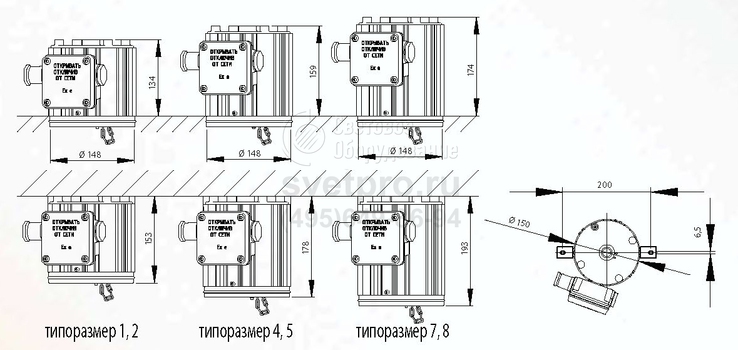

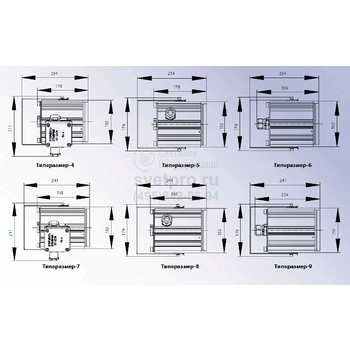

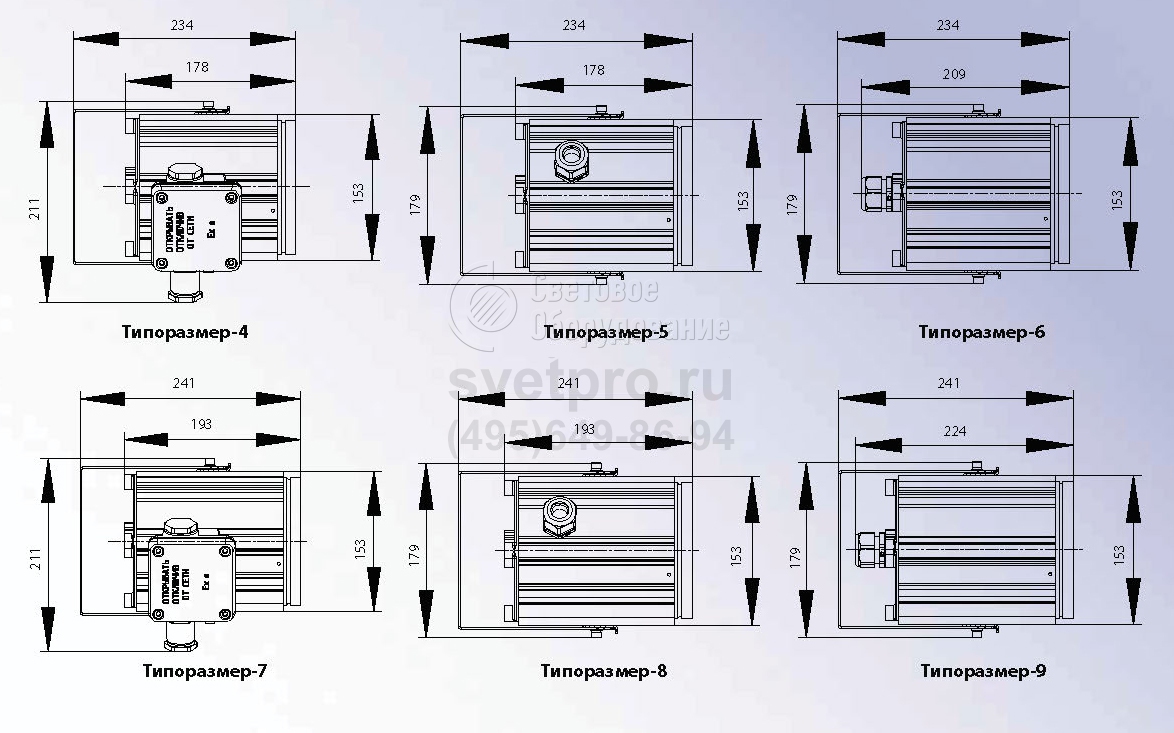

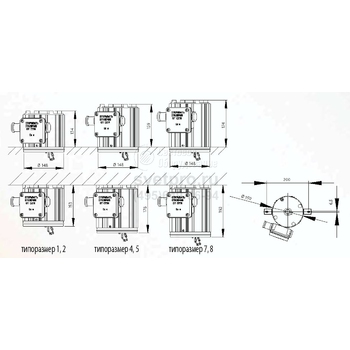

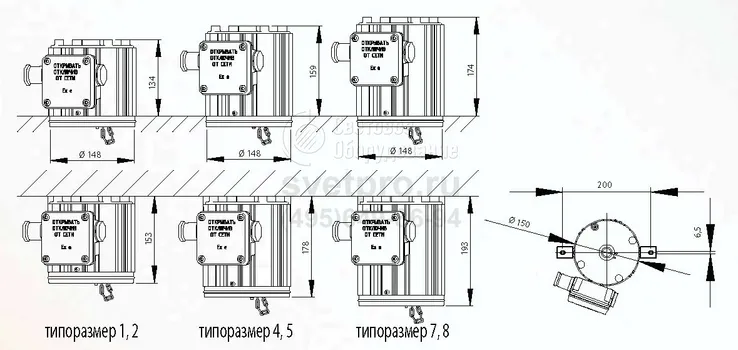

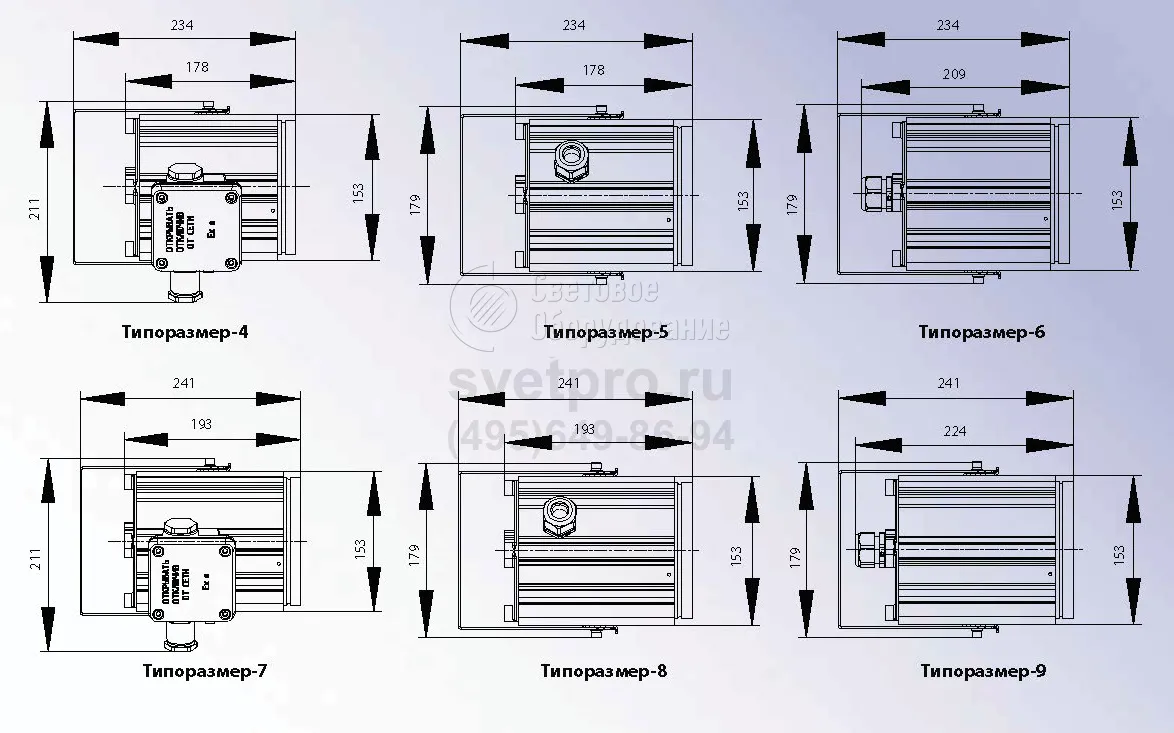

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

НаименованиеМощность лампыПараметры питающей сетиТип патронаТип лампыСветовой поток, ЛмМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
Эмлайт спот Д-12 12DC КР 12 Вт 12В, пост.ток - Светодиоды 1320 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-12 24DC КР 12 Вт 24В, пост.ток - Светодиоды 1320 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-12 КМ 12 Вт ~220 - Светодиоды 1320 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-12 КР 12 Вт ~220 - Светодиоды 1320 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-12 КТ 12 Вт ~220 - Светодиоды 1320 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-18 КМ 18 Вт ~220 - Светодиоды 1980 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-18 КР 18 Вт ~220 - Светодиоды 1980 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-18 КТ 18 Вт ~220 - Светодиоды 1980 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-24 12DC КР 24 Вт 12В, пост.ток - Светодиоды 2640 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-24 24DC КР 24 Вт 24В, пост.ток - Светодиоды 2640 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-24 КМ 24 Вт ~220 - Светодиоды 2640 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-24 КР 24 Вт ~220 - Светодиоды 2640 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-24 КР УХЛ1 24 Вт 12В, пост.ток - Светодиоды 2640 1Ex d e IIC T6 Gb от -60° до +40° Есть
Эмлайт спот Д-24 КТ 24 Вт ~220 - Светодиоды

2640

1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-27 КМ 27 Вт ~220 - Светодиоды 2970 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-27 КР 27 Вт ~220 - Светодиоды 2970 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-27 КТ 27 Вт ~220 - Светодиоды 2970 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-36 12DC КР 36 Вт 12В, пост.ток - Светодиоды 3960 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-36 КМ 36 Вт ~220 - Светодиоды 3960 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-36 КР 36 Вт ~220 - Светодиоды 3960 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-36 КТ 36 Вт ~220 - Светодиоды 3960 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-40 24DC КМ 40 Вт 24В, пост.ток - Светодиоды 4400 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-40 24DC КР 40 Вт 24В, пост.ток - Светодиоды 4400 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-40 24DC КТ 40 Вт 24В, пост.ток - Светодиоды 4400 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-40 КР УХЛ1 40 Вт ~220 - Светодиоды 4400 1Ex d e IIC T6 Gb от -60° до +40° Есть
Эмлайт спот Д-6 КМ 6 Вт ~220 - Светодиоды 660 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-6 КР 6 Вт ~220 - Светодиоды 660 1Ex d e IIC T6 Gb от -45° до +40°С Есть
Эмлайт спот Д-6 КТ 6 Вт ~220 - Светодиоды 660 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт ССД желтый 15 Вт ~220 - Светодиоды - 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт ССД зеленый 15 Вт ~220 - Светодиоды - 1Ex d IIС T6 Gb от -45° до +40°С Есть
Эмлайт ССД красный 15 Вт ~220 - Светодиоды - 1Ex d IIС T6 Gb от -45° до +40°С Есть
