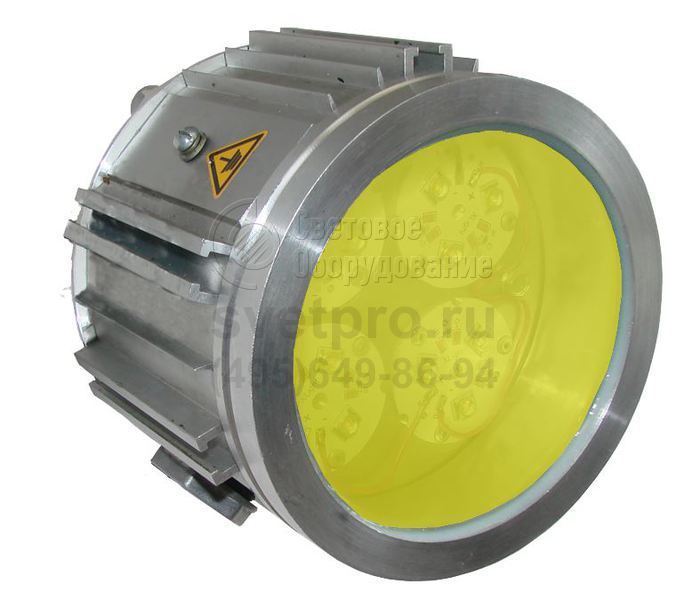

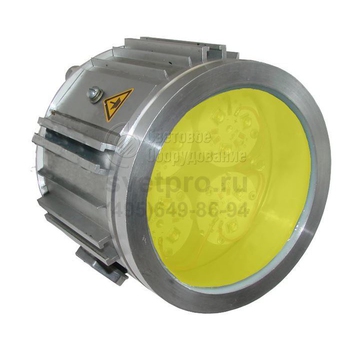

ЭМЛАЙТ СС Светильник сигнальный (СВЕТОФОР)
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН) |
Цоколь: | E27 |
Номинальное напряжение: | ~220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЭМЛАЙТ СС |
Мощность: | 60 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Модель Эмлайт СС применяется в зонах 1 и 2, выделяемых по причине вероятного образования взрывоопасной среды, на территории производственных объектов, осуществляющих переработку и производство химической, газовой, нефтяной, лакокрасочной, текстильной продукции и предметов деревообработки.
Изделие устанавливается на трубе с применением поворотного или комбинированного подвеса, комплекта крепления. Применяется также крепежная универсальная скоба, рым-болт. Вводная коробка (исполнение КР) и прямой ввод в исполнении КТ позволяет осуществлять тупиковое и транзитное подключение. Прямой ввод исполнения КМ – только для тупикового монтажа.
Лампа накаливания (60 Вт), являющаяся источником света во всех модификациях, обеспечивает корректную работу изделия при температурах внутри помещений или на открытых площадках: -45°С – +40°С.
Взрывонепроницаемая оболочка, обеспечивающая 1-й уровень взрывозащиты, образована литым алюминиевым корпусом и обечайкой, в которую установлено ударопрочное стекло. Объединение обечайки и стекла – неразъемное, обечайки и корпуса – резьбовое. Попаданию во внутреннюю полость влаги и пылевых компонентов препятствует герметичность, соответствующая IP65. Материалы устойчивы к коррозии.
Описание конструкции
Светильник «Эмлайт спот» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника «Эмлайт спот КР», имеет вводную коробку. В исполнениях светильников «Эмлайт спот КР», «Эмлайт спот КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт спот КМ» возможен только тупиковый монтаж
Общие технические характеристики
Коэффициент мощности | 1 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 7,2 |
Срок службы | 10 лет |
Пример записи для заказа - 091011 Светофор Эмлайт ССН (Е27) желтый
Описание базового варианта поставки -
светильник поставляется с одним кабельным вводом и поворотным подвесом.

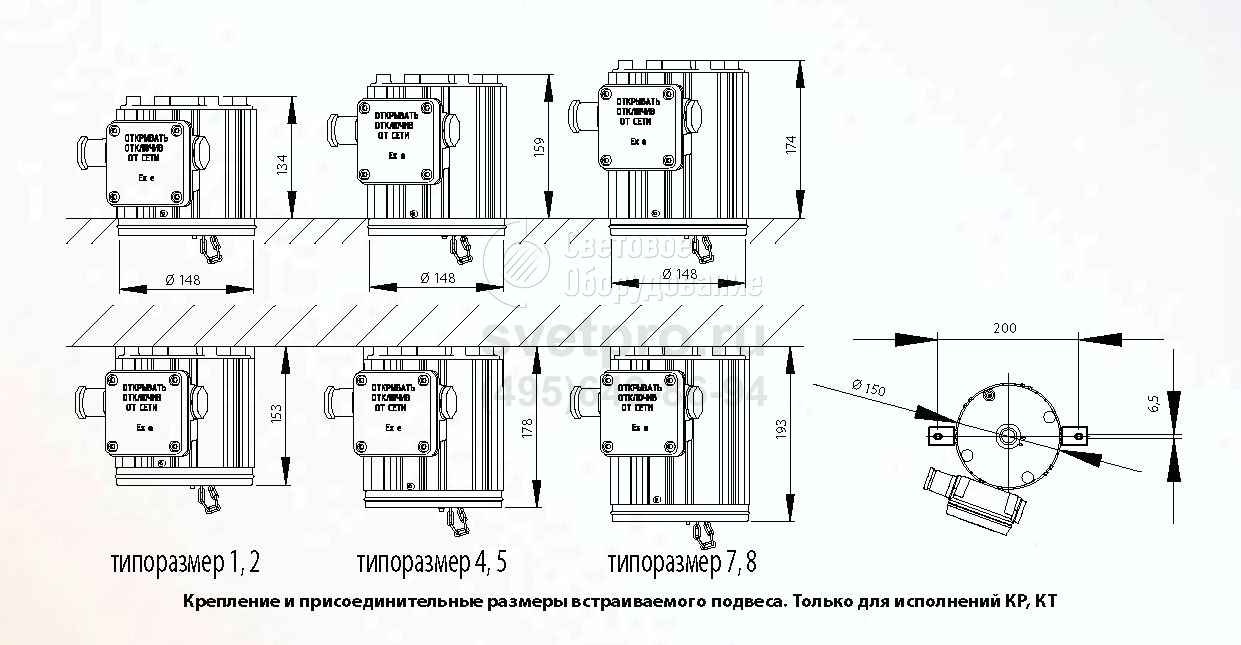

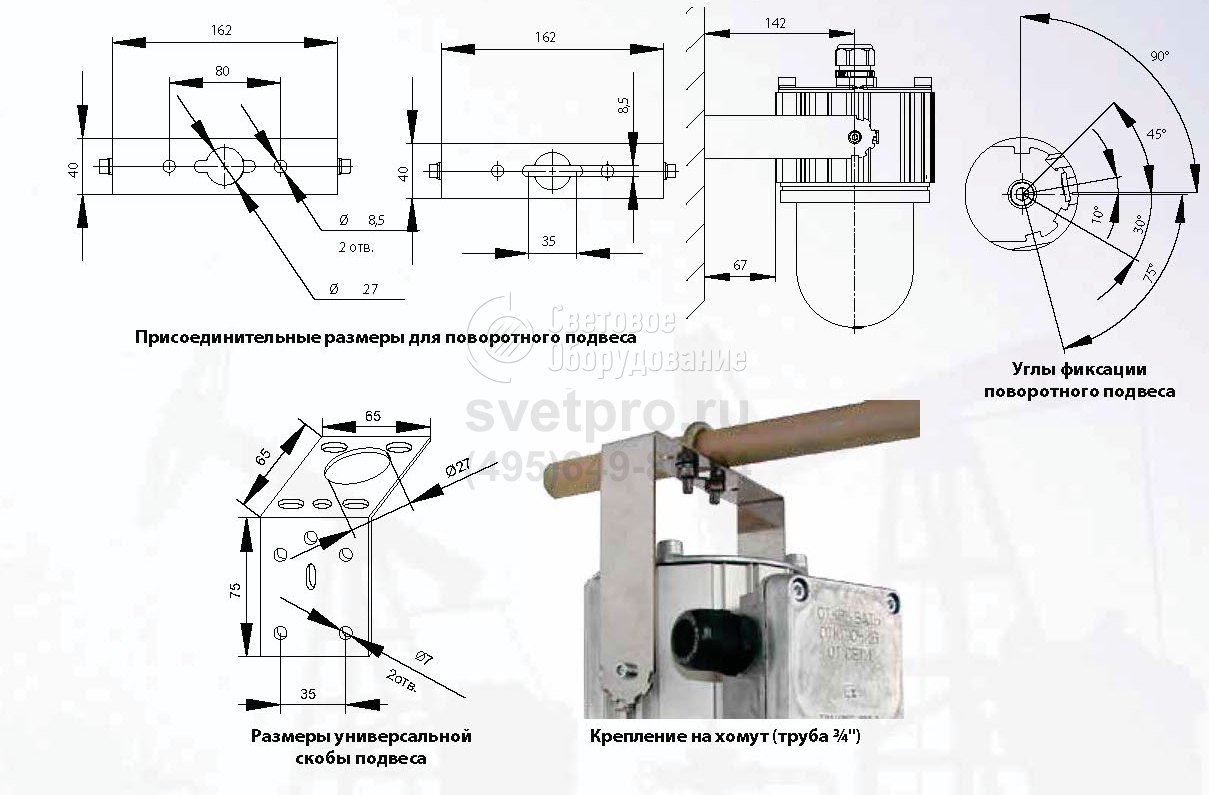

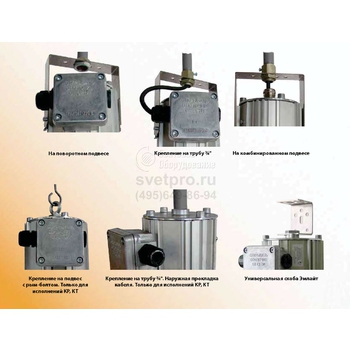

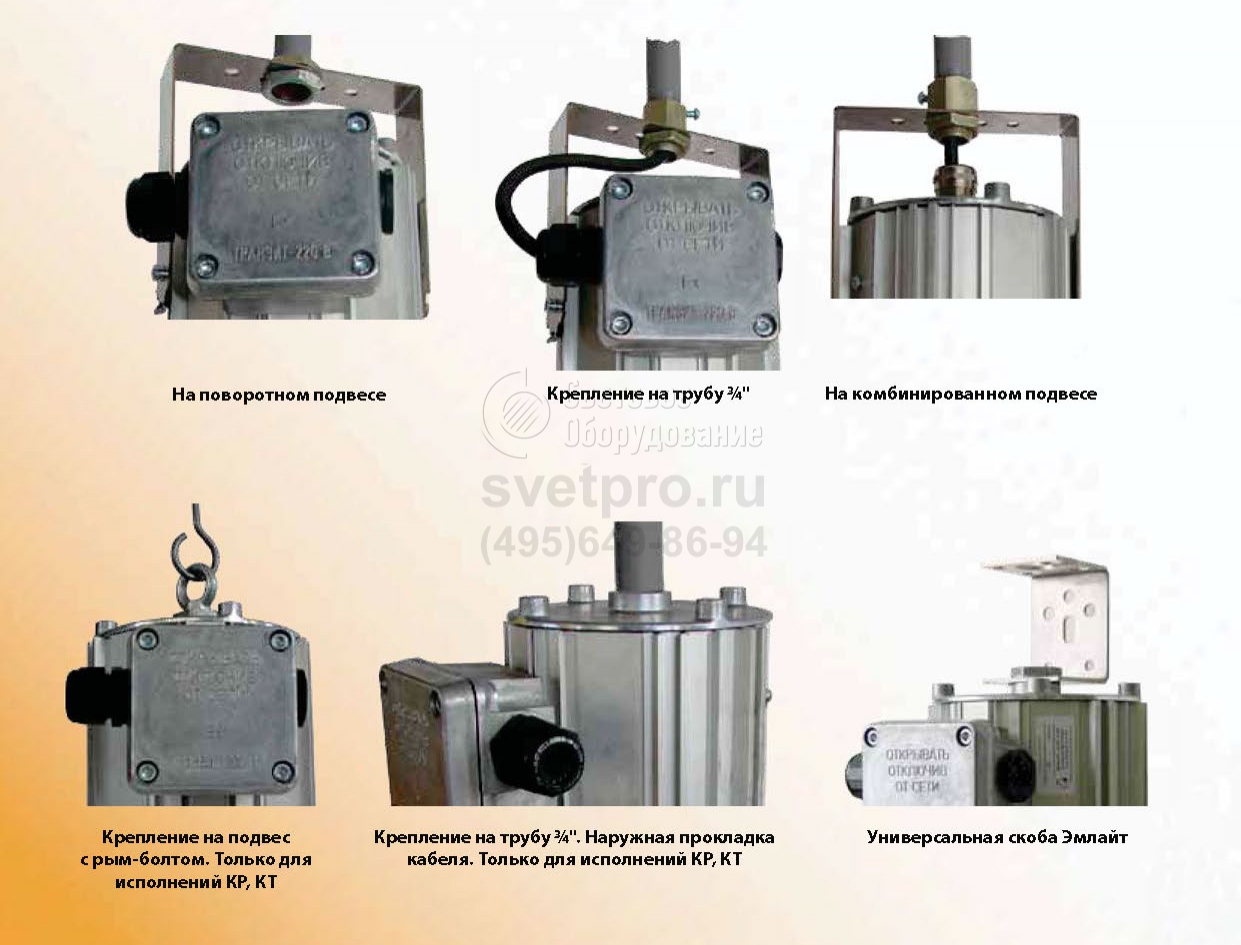

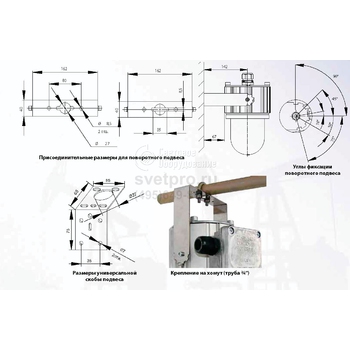

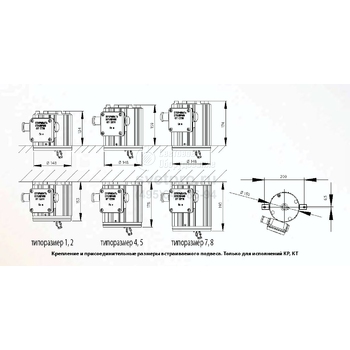

Варианты установки и крепежа

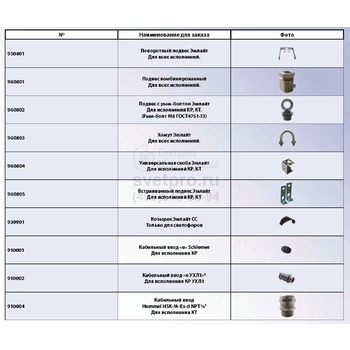

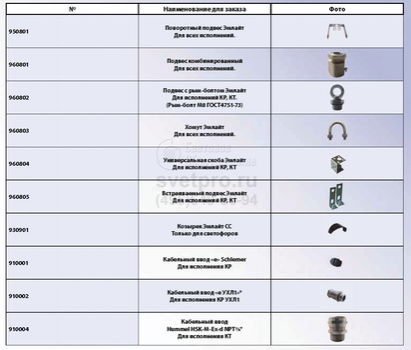

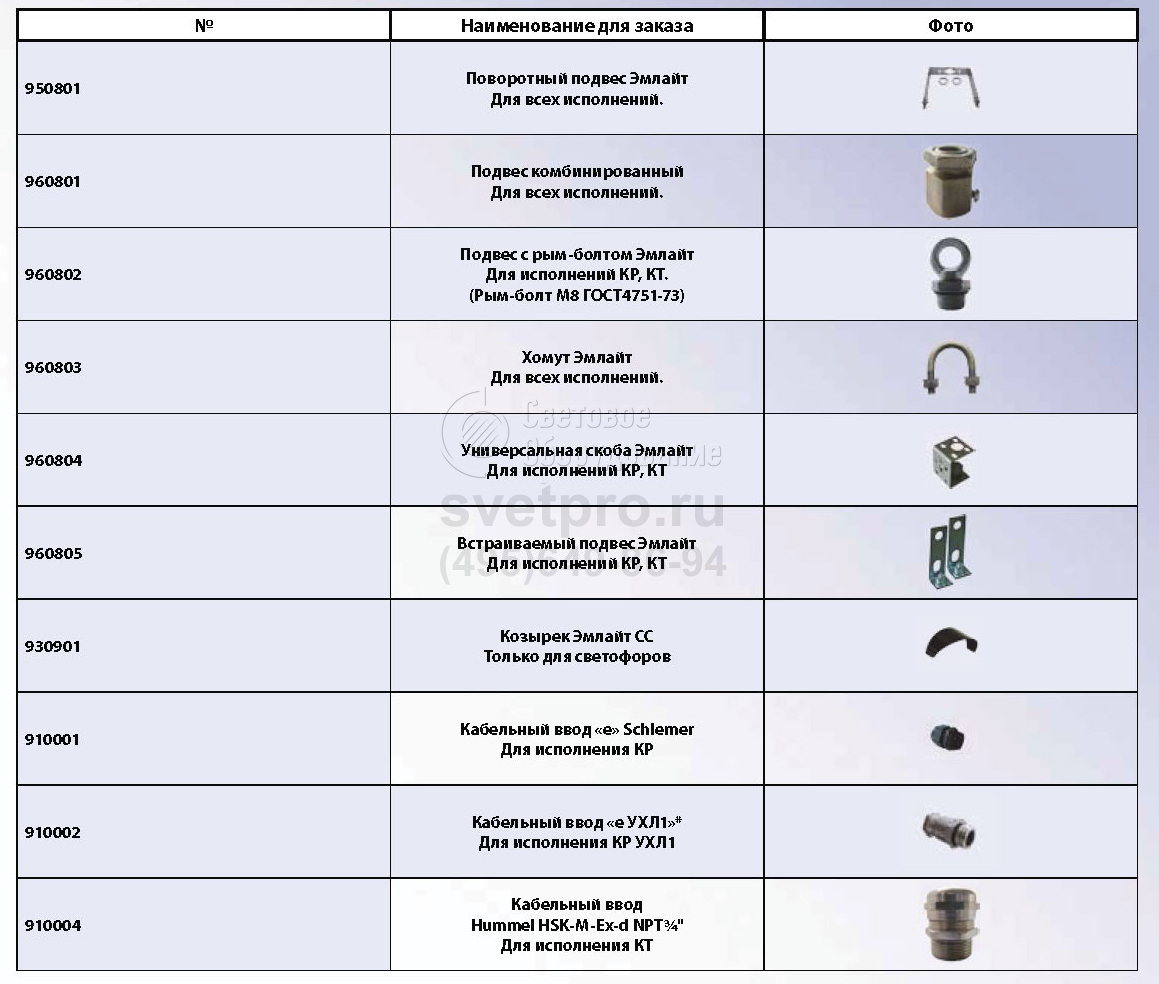

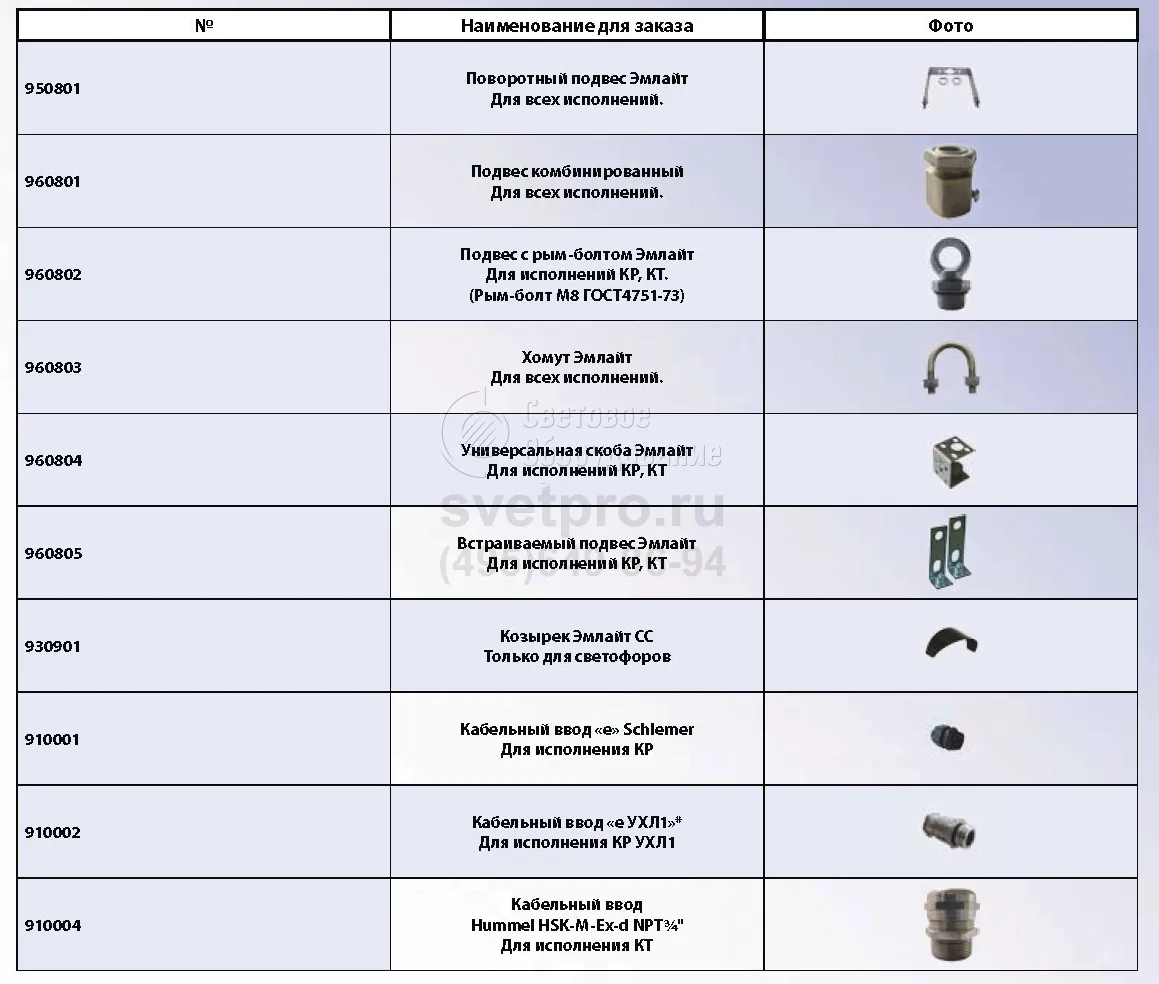

Дополнительная комплектация, поставляемая по отдельному заказу

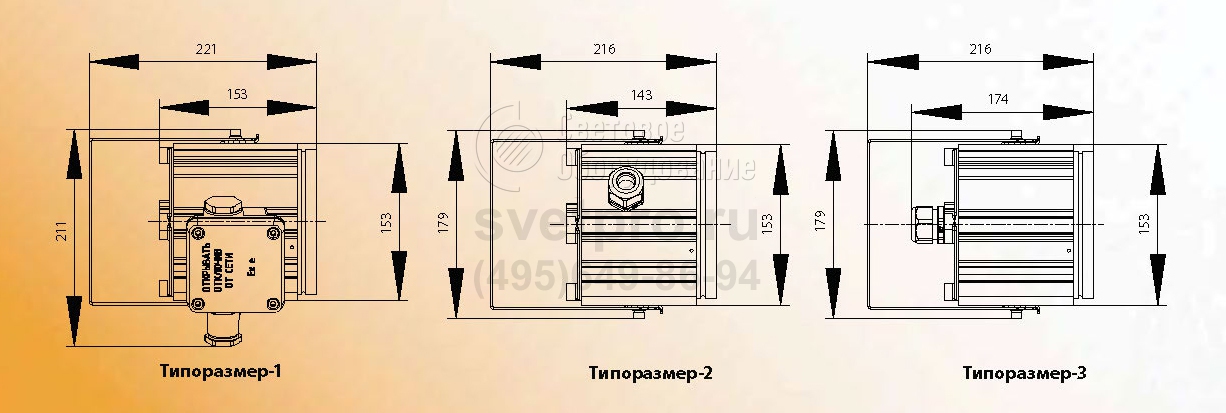

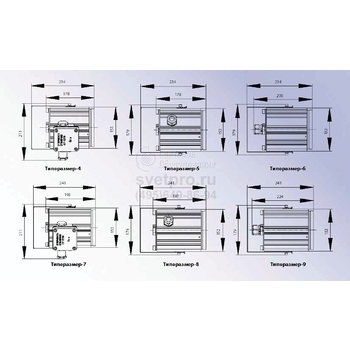

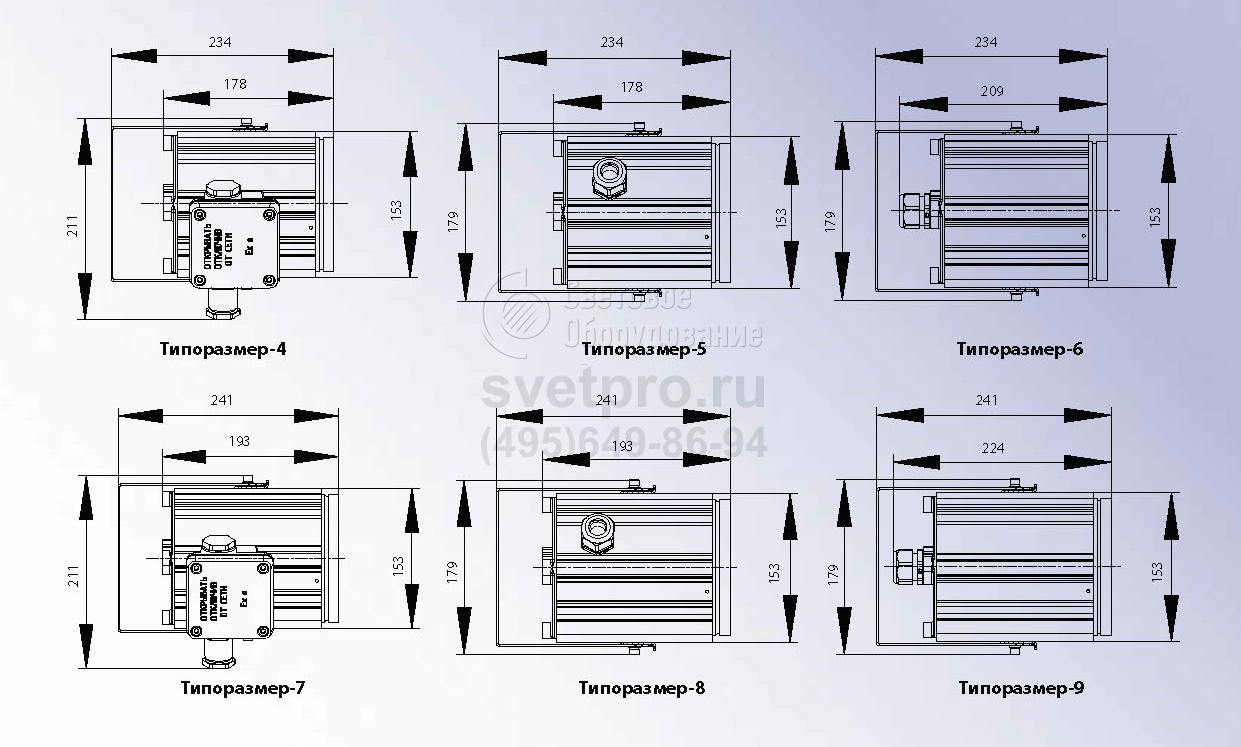

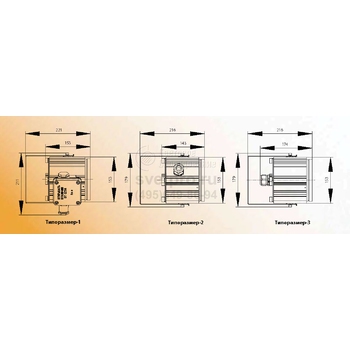

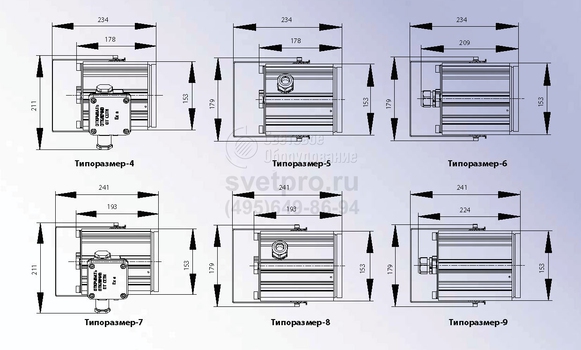

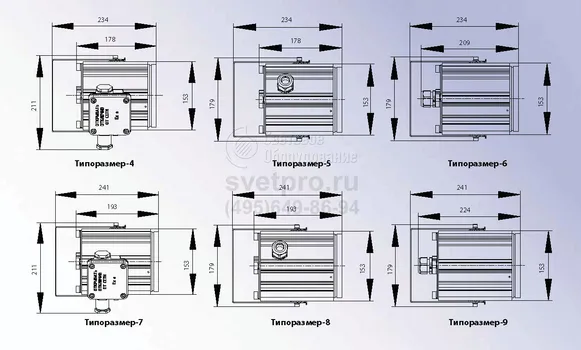

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
Эмлайт ССН (Е27) желтый | 60 Вт | Е27 | Лампа накаливания | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт ССН (Е27) зеленый | 60 Вт | Е27 | Лампа накаливания | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт ССН (Е27) красный | 60 Вт | Е27 | Лампа накаливания | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
