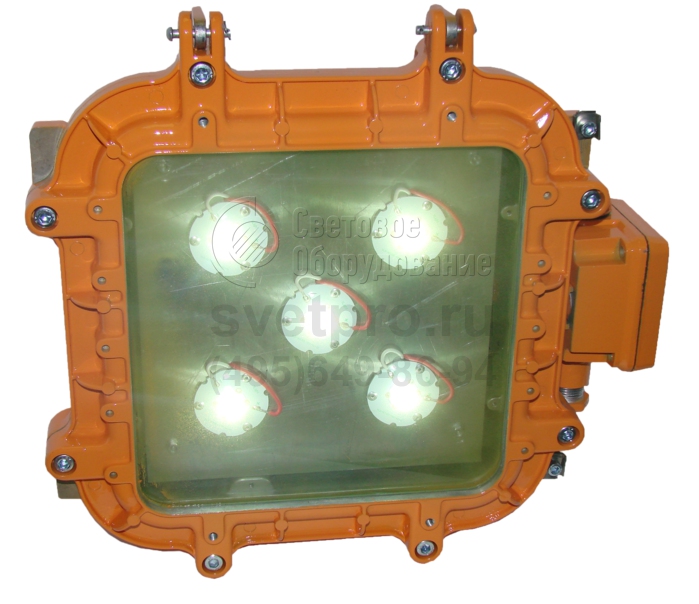

КВАДРО Д АО Светодиодный светильник аварийного освещения
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | КВАДРО Д АО |
Мощность: | 18-45 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы применяются в интересах безопасности производственной деятельности, осуществляемой на химических, нефтяных, лакокрасочных, деревообрабатывающих, текстильных предприятиях, в связи с вероятностью образования взрывоопасной среды. Их устанавливают в зонах 1 и 2.
Настенную и потолочную установку в базовом варианте осуществляют посредством планки. Доступен внутренний монтаж при использовании скобы и принятие регулируемого положения при установке на поворотный подвес. Герметичная вводная коробка позволяет выполнять тупиковый и транзитный монтаж.
В модельном ряду мощность светодиодного источника составляет: 18, 30, 36, 45 Вт. Каждое изделие имеет АКБ для работы в аварийном режиме. Длительность автономной эксплуатации – три часа, мощность – 3 Вт.
Взрывонепроницаемая оболочка повышенной надежности формируется литым корпусом и обечайкой, неразъемно совмещенной с многослойным защитным стеклом. Способ объединения частей – крепежные винты. Герметичность оптического отсека (IP65) обеспечивает применение резиновой прокладки. Металлические части устойчивы к коррозии. Сохранность поверхности повышает порошковое окрашивание.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло . Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.
Общие технические характеристики
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2, для автомобильных М18 |
Монтаж |
транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 30 градусов |
Срок службы | 10 лет |
Масса | 9кг |
Сейсмостойкость | 9 баллов по шкале МSK-64 |
Время работы в аварийном режиме | 3 часа |
В аварийном режиме мощность 3 Вт.
Пример записи для заказа – «105006 Светильник КВАДРО-Ф-1х16 (GR10q) Э»
Для варианта климатического исполнения УХЛ1 – «103002 Светильник КВАДРО-Ж-70 УХЛ1»
Базовый вариант поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
Варианты установки и крепежа

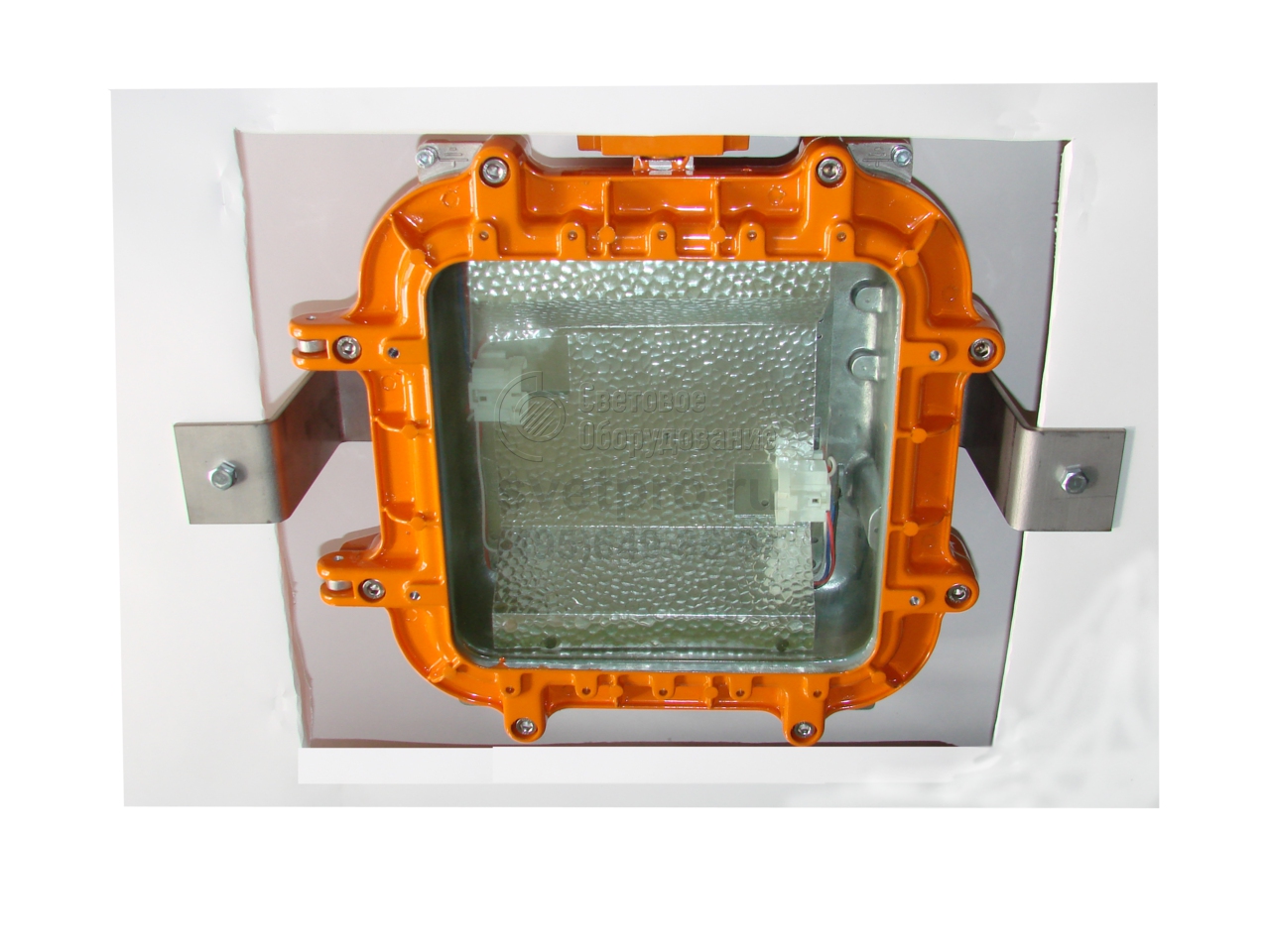

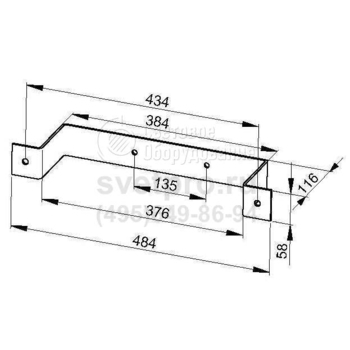

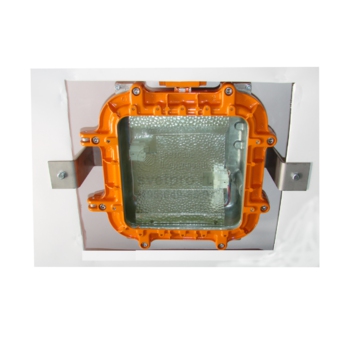

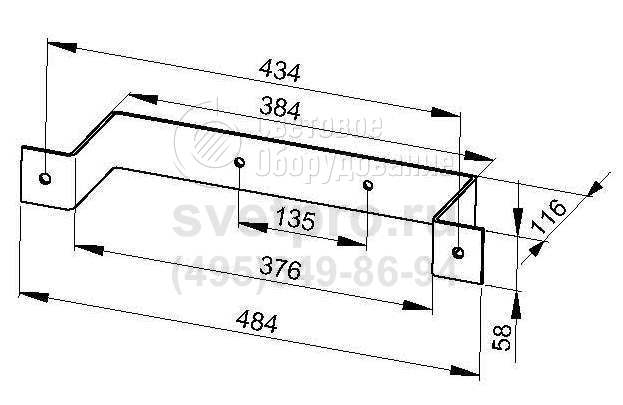

Крепление со скобой для внутреннего монтажа | Скоба для внутреннего монтажа |

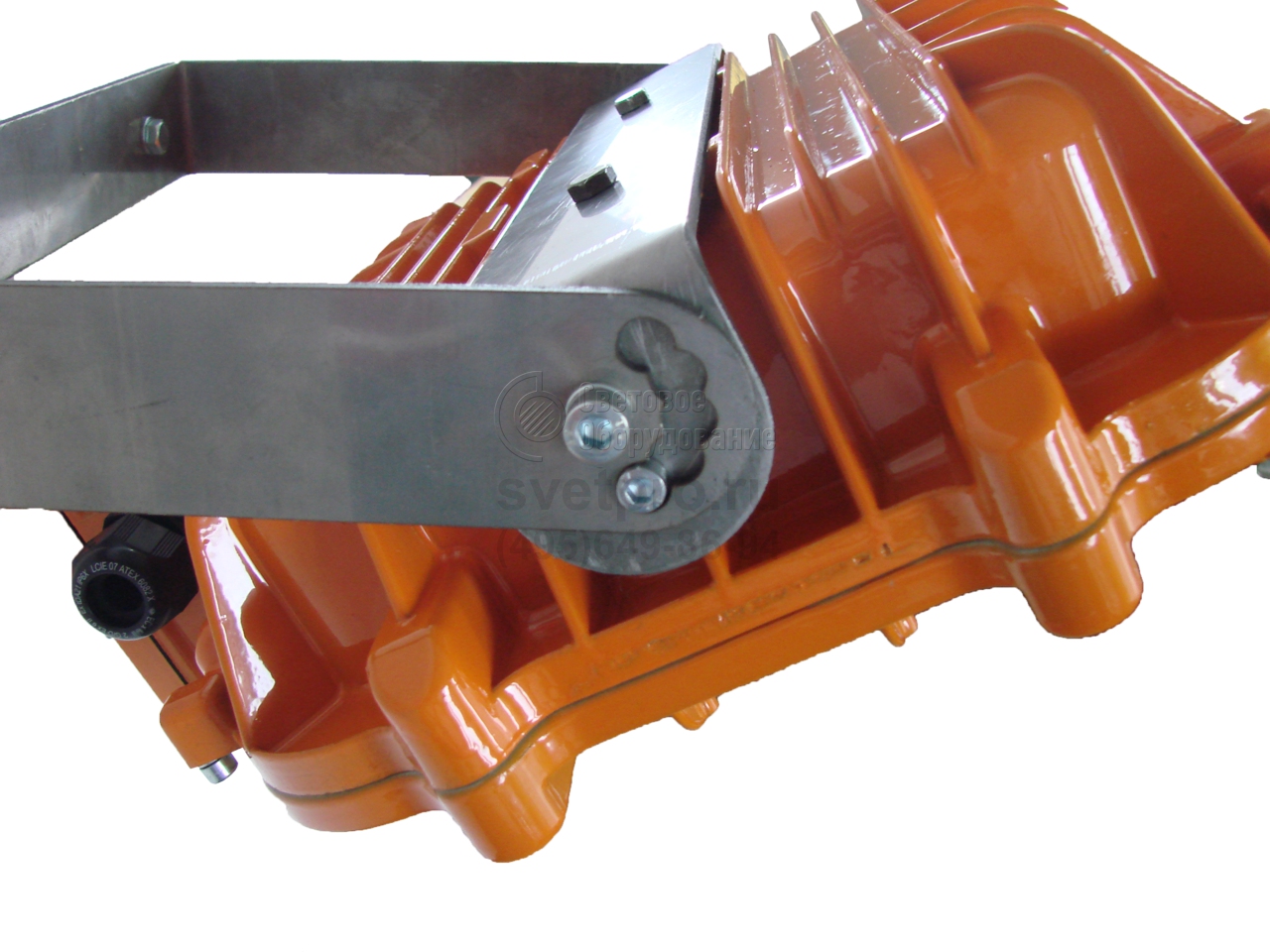

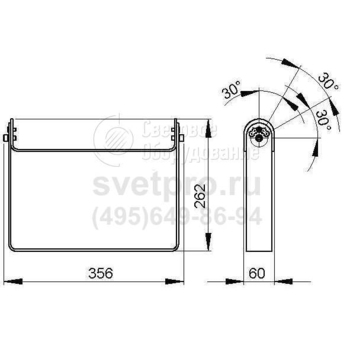

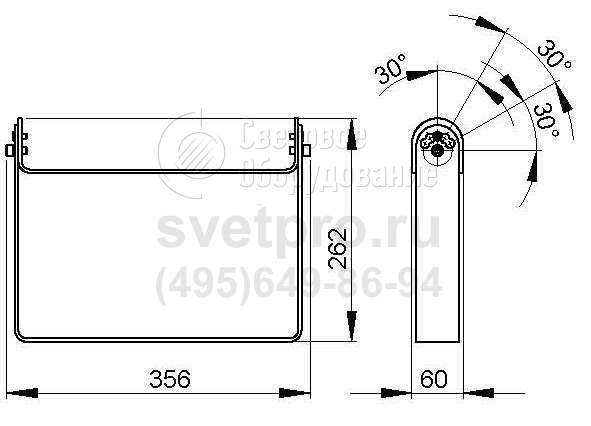

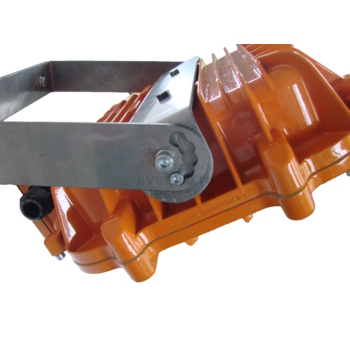

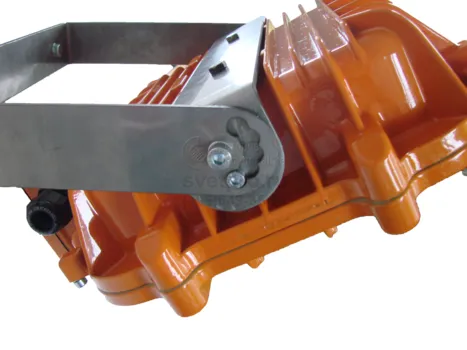

Крепление на поворотный подвес | Поворотный подвес |
Дополнительная комплектация к светильникам, поставляемая по отдельному заказу
* Для светильников с климатическим исполнением УХЛ1

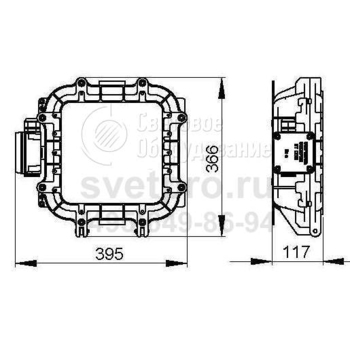

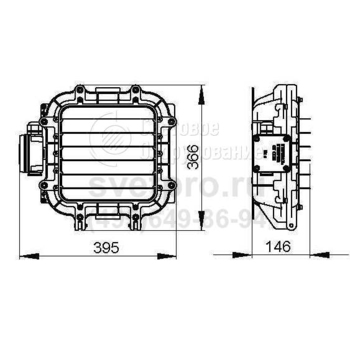

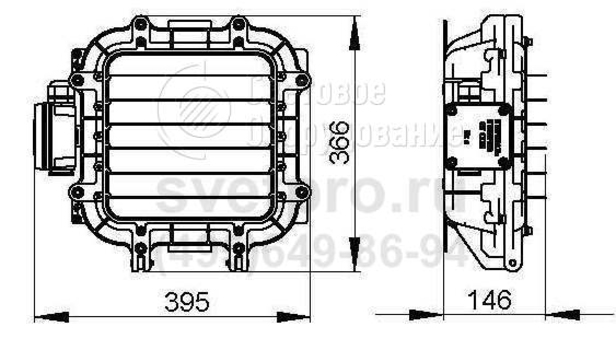

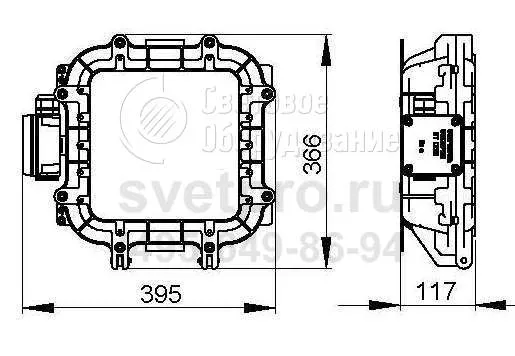

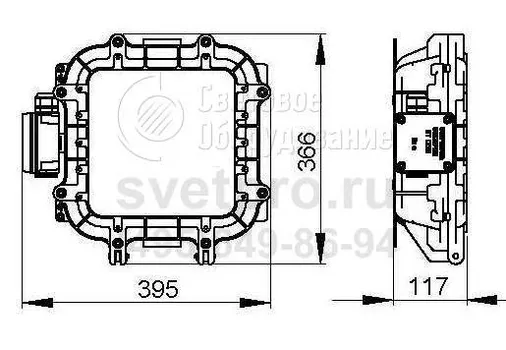

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Время работы в автономном режиме, ч |
---|---|---|---|---|
109026 | Взрывозащищенный аварийный светильник КВАДРО Д-18 АО-3 | Led-18 | 1ExdeIIBT6 Gb | 3 часа |
109036 | Взрывозащищенный аварийный светильник КВАДРО Д-30 АО-3 | Led-30 | 1ExdeIIBT6 Gb | 3 часа |
109036 | Взрывозащищенный аварийный светильник КВАДРО Д-36 АО-3 | Led-36 | 1ExdeIIBT6 Gb | 3 часа |
109037 | Взрывозащищенный аварийный светильник КВАДРО Д-45 АО-3 | Led-45 | 1ExdeIIBT6 Gb | 3 часа |
