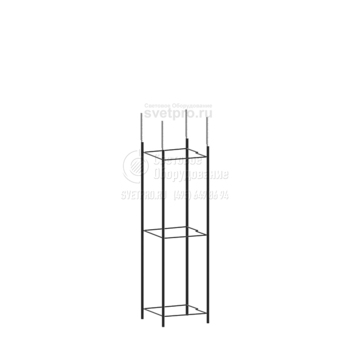

Анкерные устройства
Область применения: |
|
Назначение: |
|
Артикул производителя: | Z-0...Z-80 |
Габаритные размеры: | см. чертёж |
Гарантийный срок: | 5 лет |
Производитель «ROSA», Польша
ОПИСАНИЕ
Технические данные
- изготовлены из стали B500,
- защищены от коррозии слоем специальной оксидной краски,
- болтовые окончания горячеоцинкованные,
- в анкерных устройствах для алюминиевых опор и мачт применяются термообжимные втулки, установленные на болтовые окончания в месте монтажа основания опоры, что предохраняет от возникновения очага,
- квадратное сечение (алюминиевые опоры и мачты, а также опора SP-5W SP-31W) или круглое (опоры с внешним покрытием из синтетического материала).
Достоинства
- малый вес, что облегчает транспортировку,
- подходят для фундаментов, изготавливаемых клиентом, непосредственно на месте монтажа опоры.
Соединительные элементы
- горячеоцинкованные гайки, нержавеющие или горячеоцинкованные шайбы, защитные колпачки являются комплектом соединительных элементов для опор типа SAL, MAL.
- горячеоцинкованные шайбы и гайка, резиновые колпачки для опор типа S, SP, SM.
- Производитель рекомендует применение оригинальных фундаментов и анкерных устройств, а также оригинальных соединительных элементов, гарантирующих устойчивость и безопасность всей конструкции.

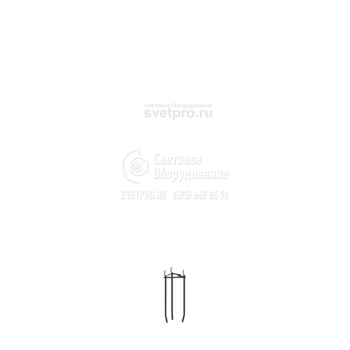

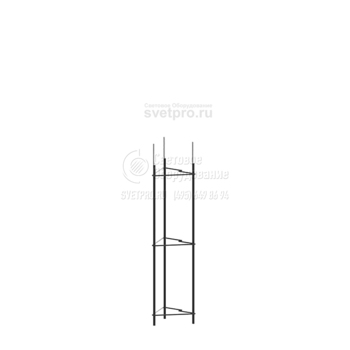

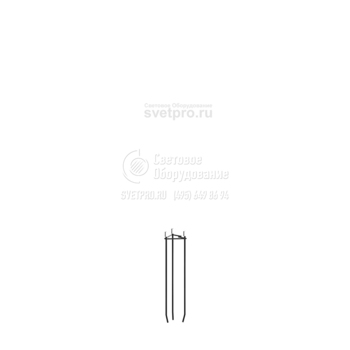

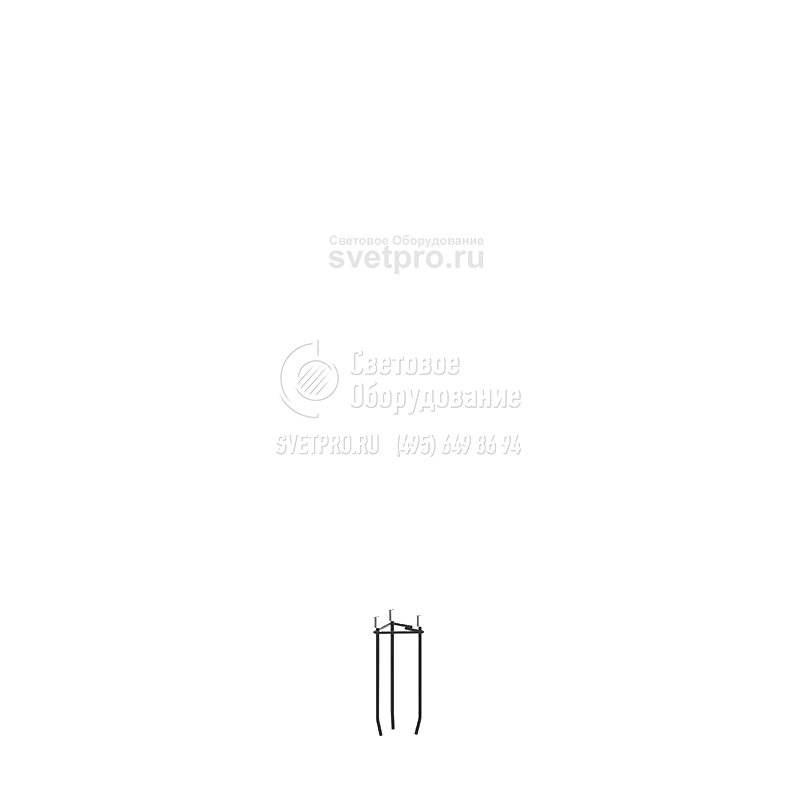

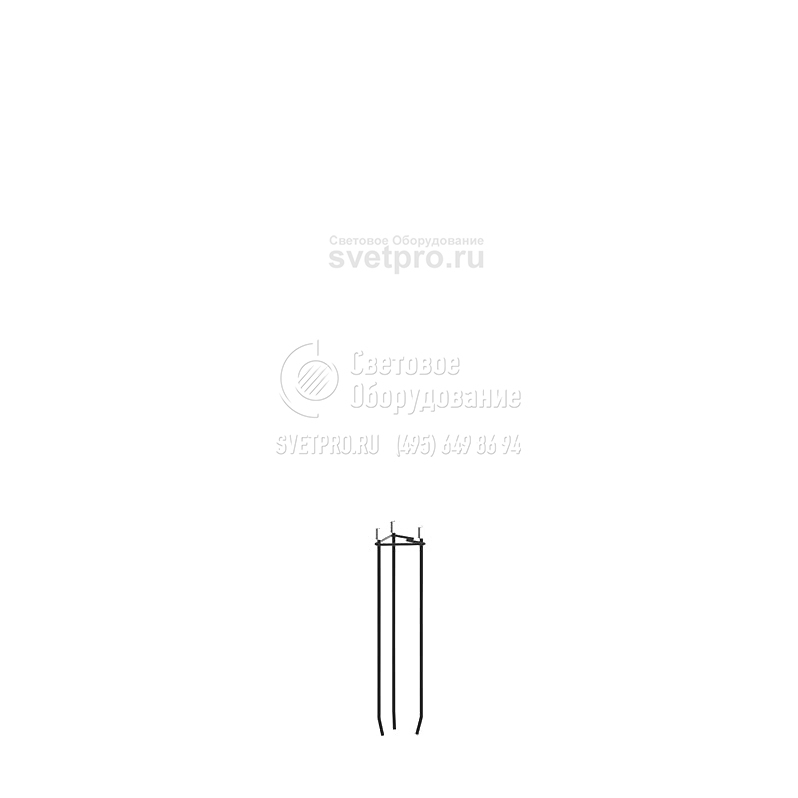

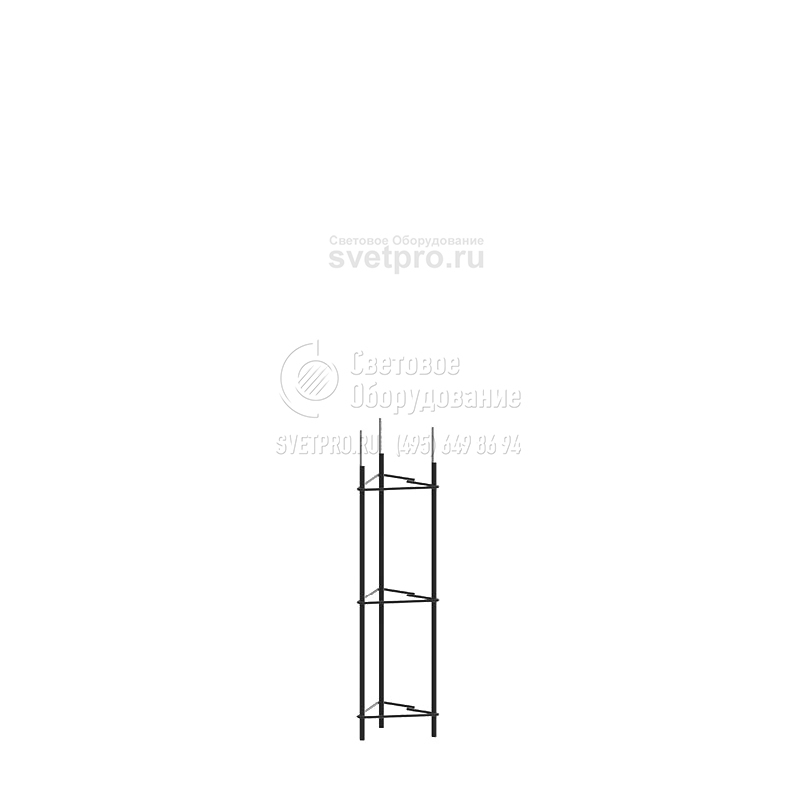

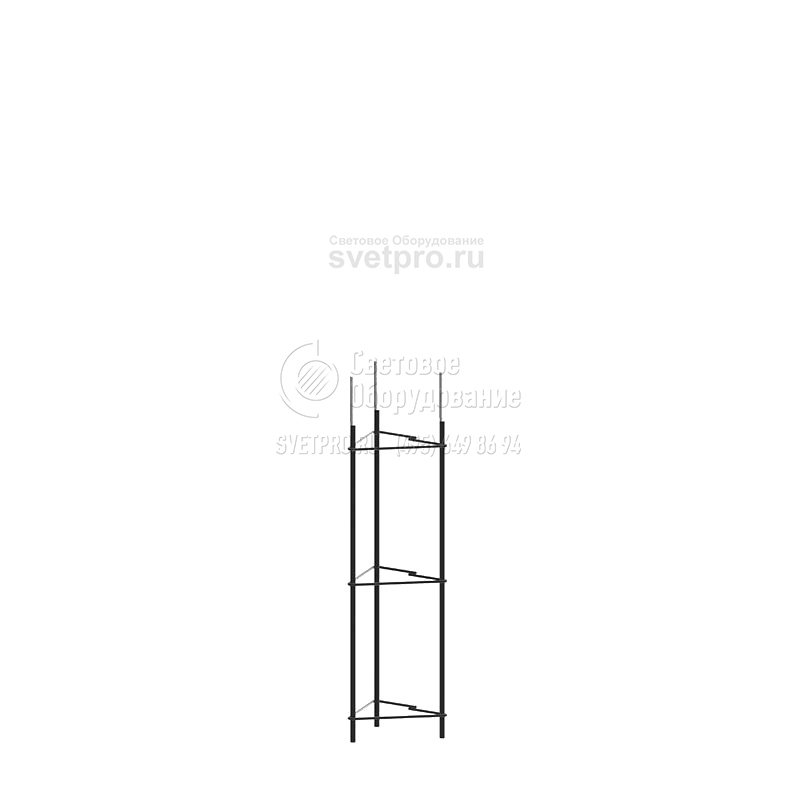

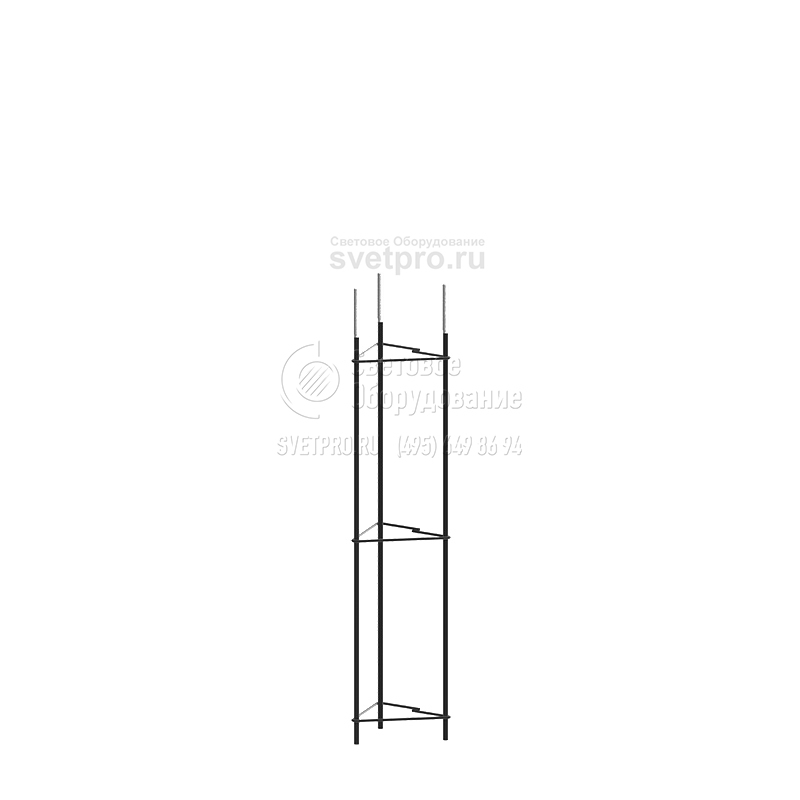

Тип анкерного устройства | Z-0 | Z-0A | Z-20 | Z-30 | Z-40 | Z-40B |
---|---|---|---|---|---|---|
Код | 311200 | 311200A | 311202 | 311203 | 311204 | 311204B |
Форма | Треугольный | |||||
Высота H [мм] | 270 | 470 | 700 | 825 | 1025 | 935 |
Вес [кг] | 12 | 12 | 2,21 | 2,78 | 3,32 | 3,07 |
Соединительные элементы | M8 x 20 A2 DIN 6921 | M8 x 20 A2 DIN 6921 | 311002 | 311003 | 311003 | 311003 |
Предназначение | SAP и SAMR 600-900, KARIN 450-900 LED |
SAP и SAMR 1200 KARIN 1200 LED |
S-13, S-23, SP-2 | S-21, S-21W, S-22, S-30, S-30W, S-31, S-31W, S-32 |
S-52W, S-54W, SP-4, SP-4W, SM-1W, SM-2W, SM-3W |
S-40, S-40W, SP-3, SP-3W |
Z-0 | Z-0A | Z-20 | Z-30 | Z-40 | Z-40B |

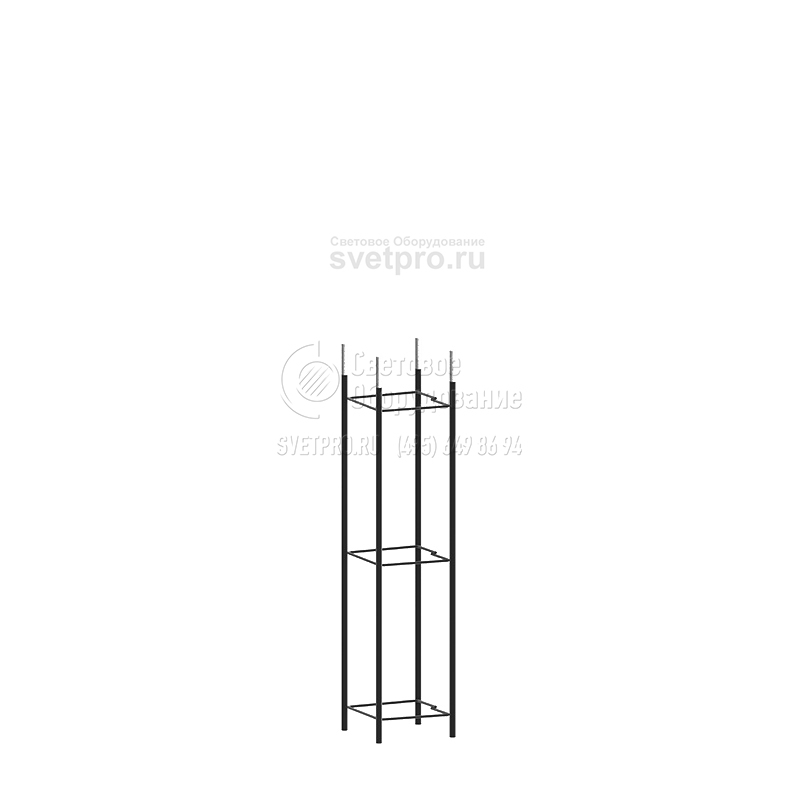

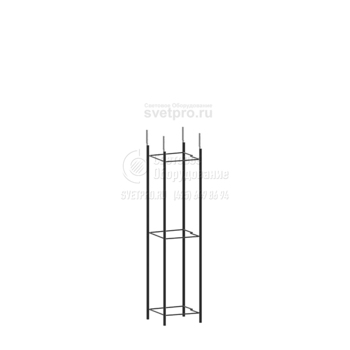

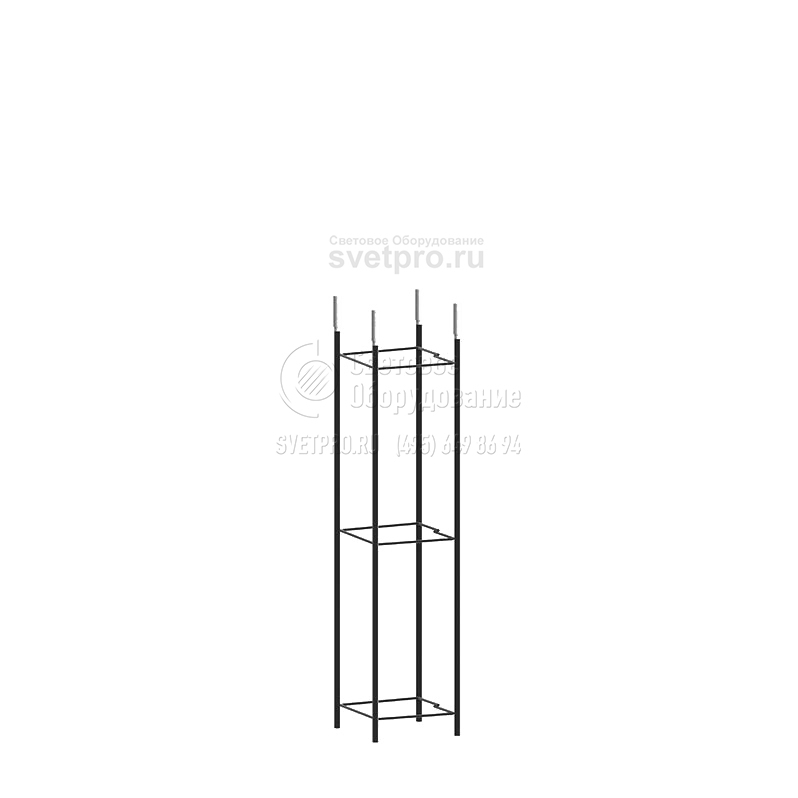

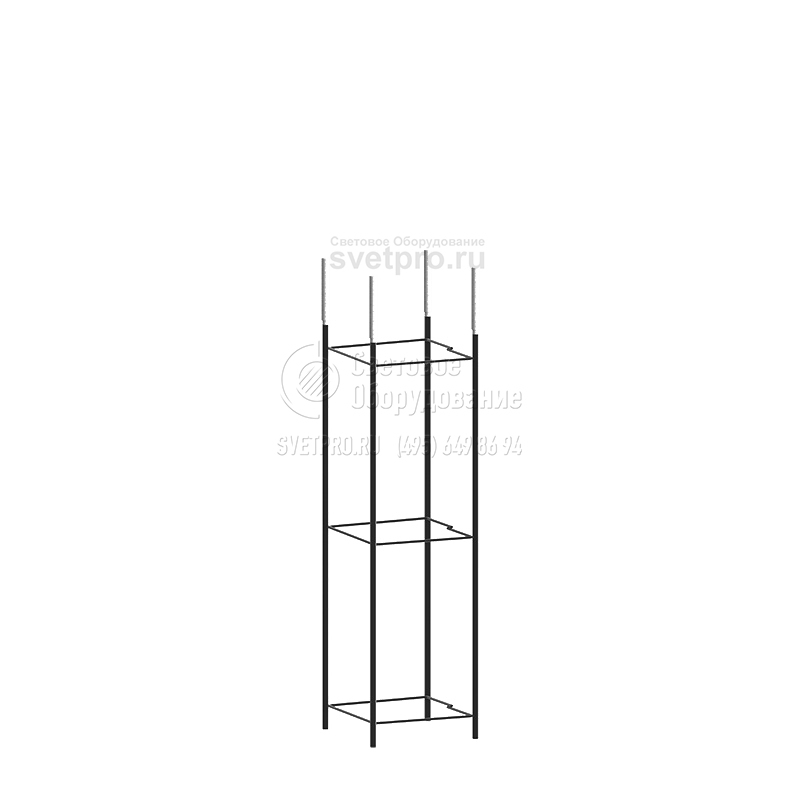

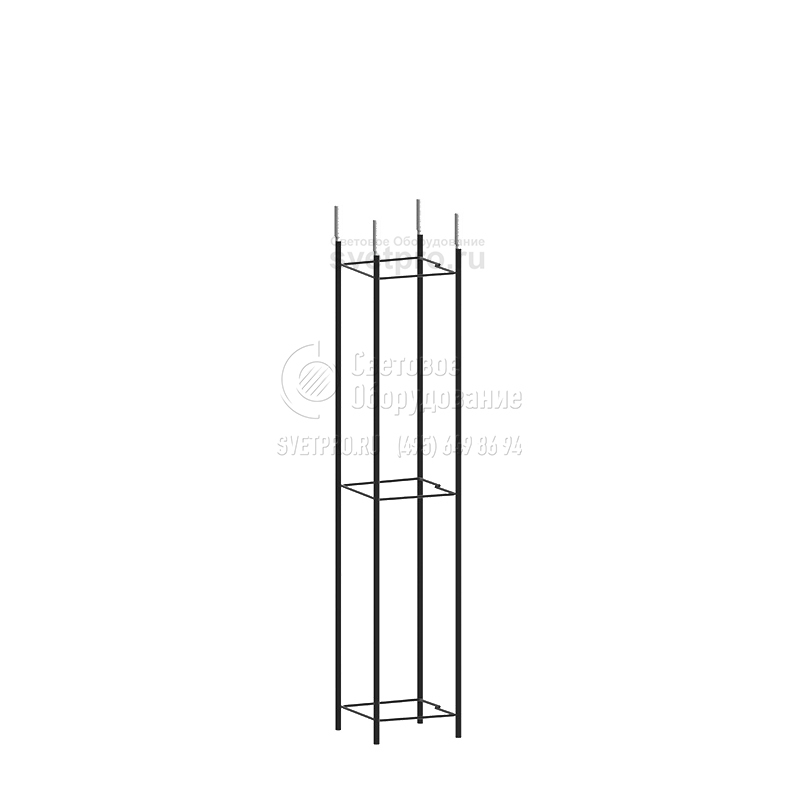

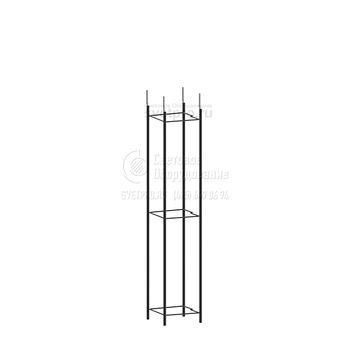

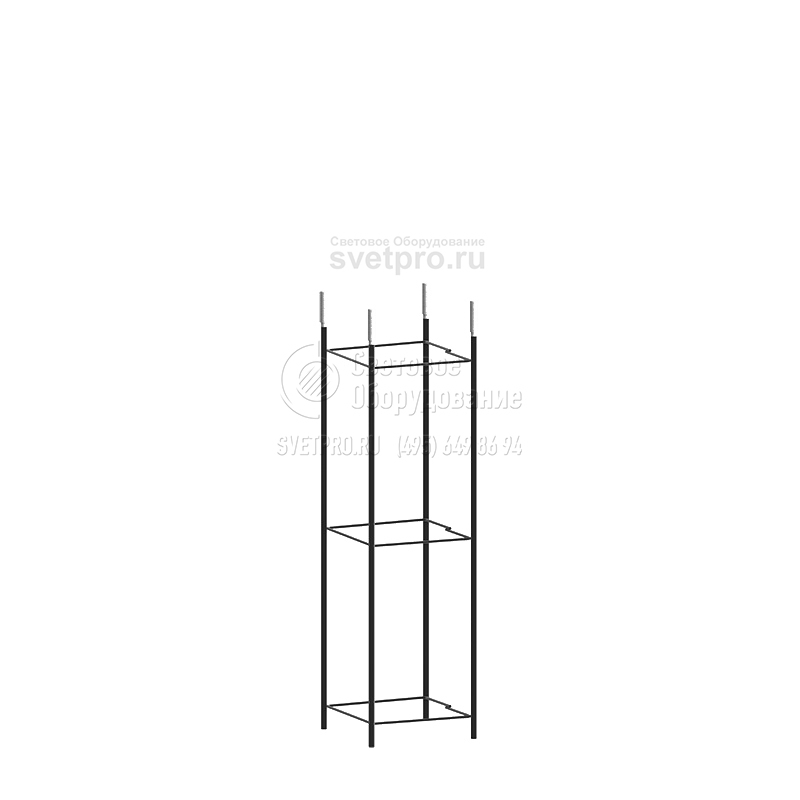

Тип анкерного устройства | Z-50 | Z-51 | Z-51A | Z-60 | Z-60T |
---|---|---|---|---|---|
Код | 311205 | 311251 | 311251A | 311206 | 311260T |
Форма | Квадратный | ||||
Высота H [мм] | 870 | 975 | 1180 | 985 | 1060 |
Вес [кг] | 5,24 | 5,54 | 6,53 | 5,7 | 6,31 |
Соединительные элементы | 4006 | 4008 | 4008 | 4008 | 4008 |
Предназначение | SAL Ø114/B60 SAL Ø120 |
SAL Ø114/D60, SAL Ø114/ D75, SAL Ø120E |
SAL Ø114/D60, SAL Ø114/D75, SAL Ø120E, SAL Ø146G, SAL DECO-1, SAL DECO-2 |
SAL Ø146 | SP-31W |
Z-50 | Z-51 | Z-51A | Z-60 | Z-60T |

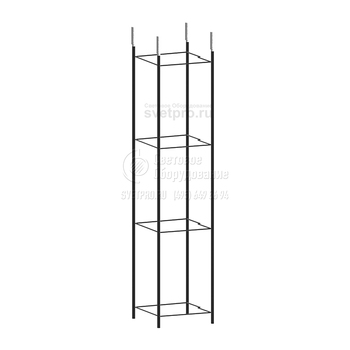

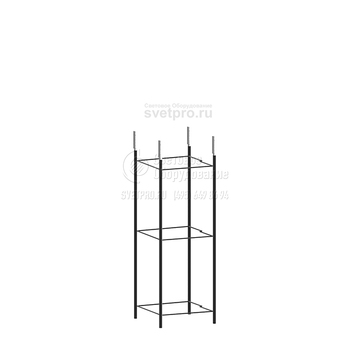

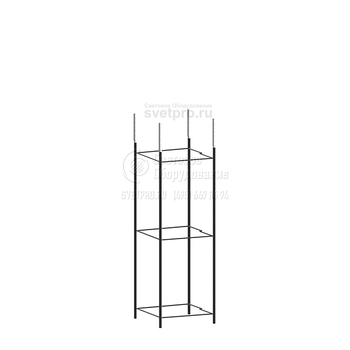

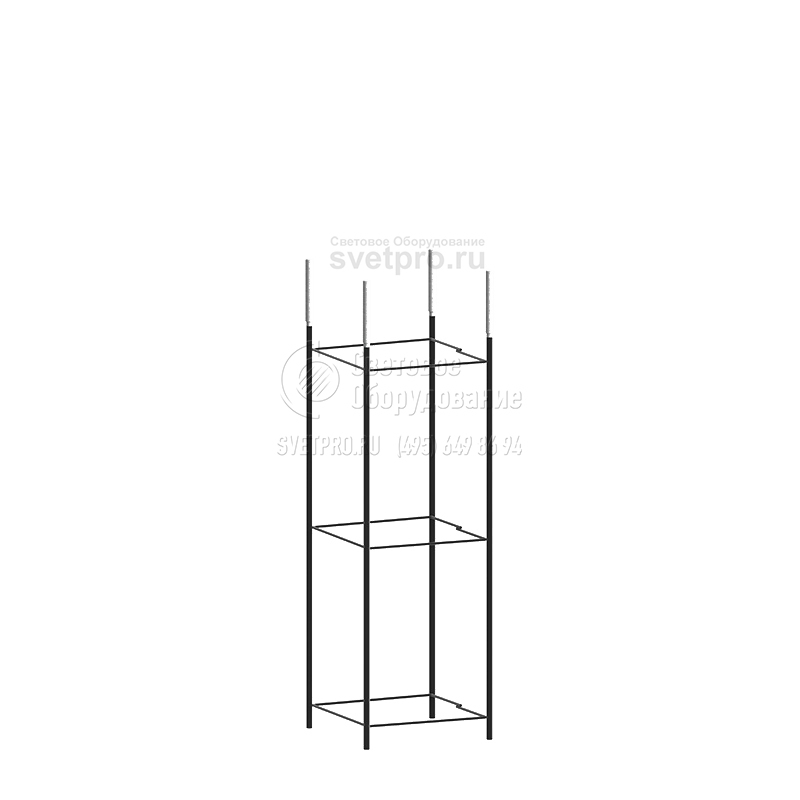

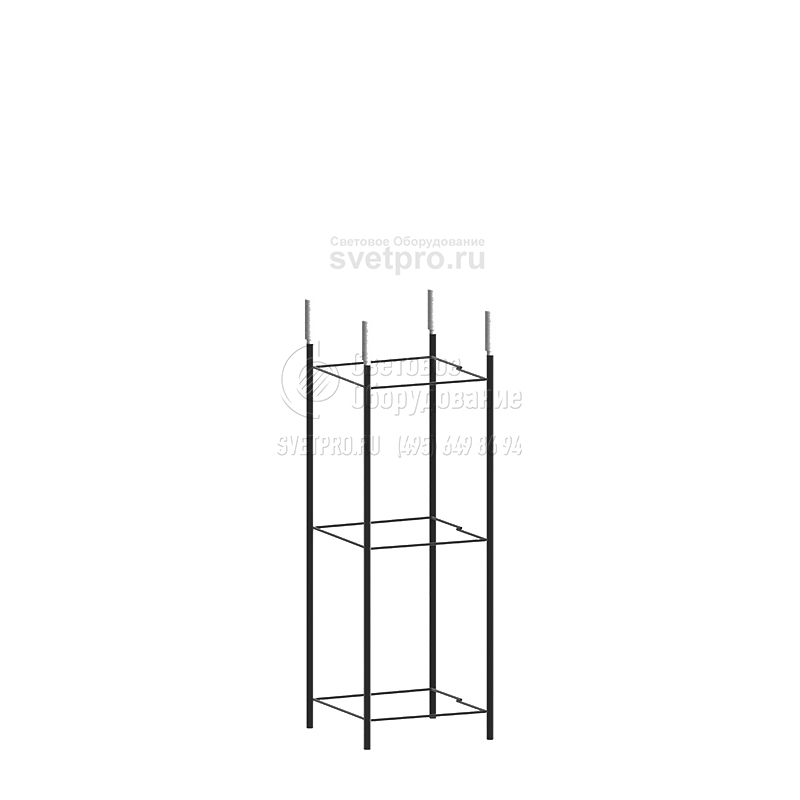

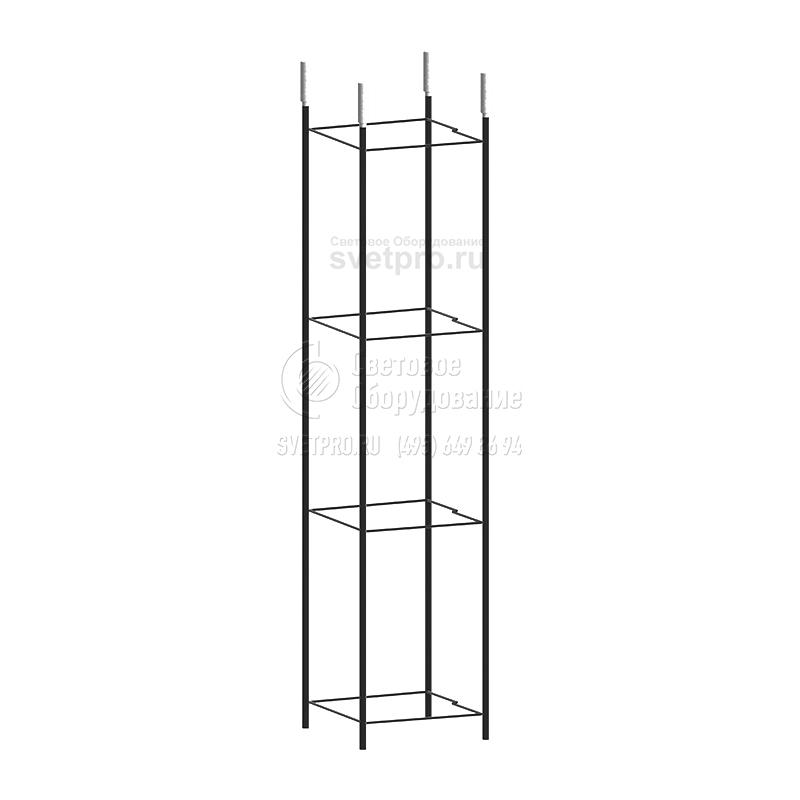

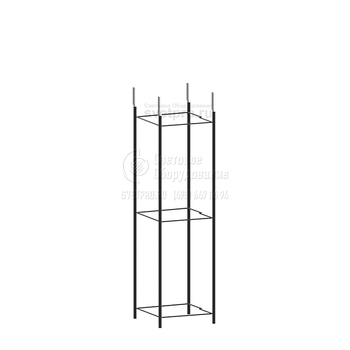

Тип анкерного устройства | Z-70 | Z-71 | Z-71T | Z-80 |
---|---|---|---|---|
Код | 311207 | 311271 | 311271T | 311208 |
Форма | Квадратный | |||
Высота H [мм] | 1190 | 965 | 1055 | 1500 |
Вес [кг] | 9,2 | 7,76 | 6,41 | 11,42 |
Соединительные элементы | 4012 | 4012 | 4008 | 4012 |
Предназначение | SAL Ø176, SAL Ø178K, SAL Ø180M |
SAL Ø146H, SAL Ø176, SAL Ø178K, SAL Ø180M |
SP-5W | MAL Ø225 |
Z-70 | Z-71 | Z-71T | Z-80 |

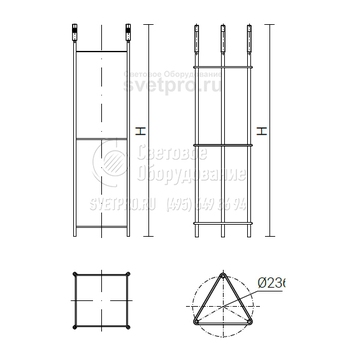

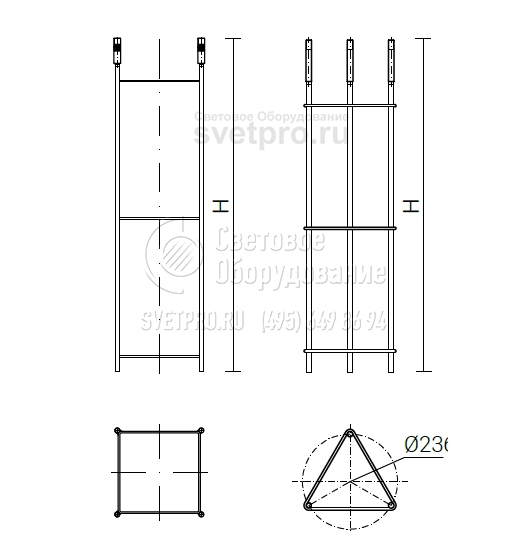

ГАБАРИТНЫЕ РАЗМЕРЫ
