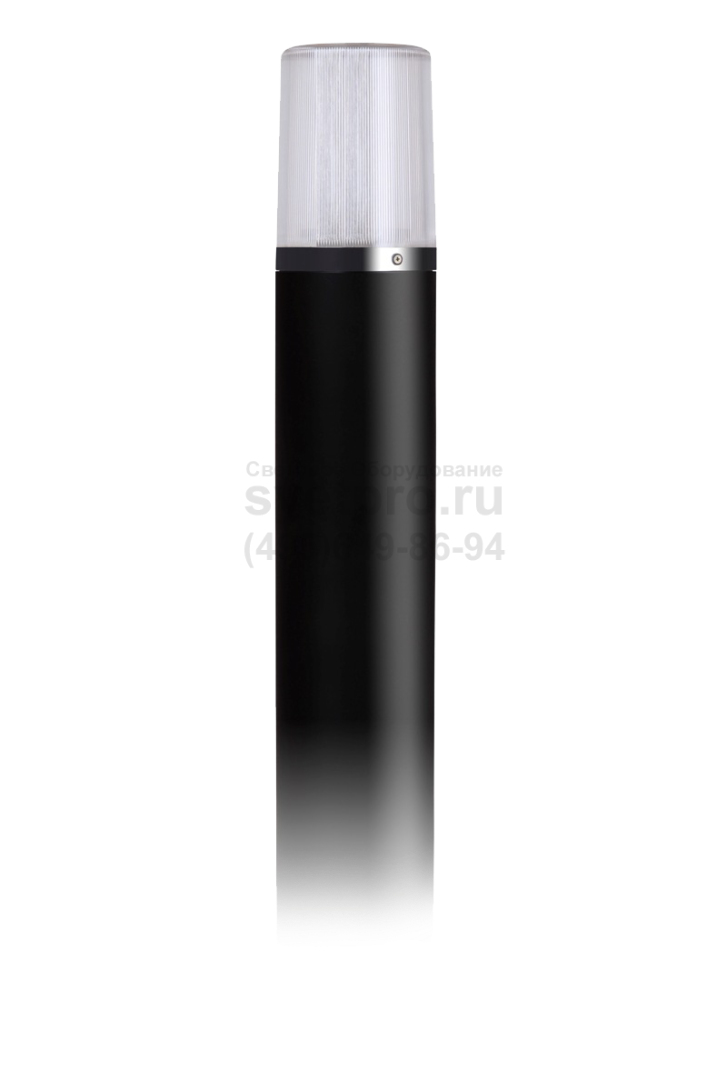

Светильник садово-парковый ЖТУ07, РТУ07, ГТУ07 Серия 07
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ), Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ) |
Цоколь: | E40, E27 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP53 |
Климатическое исполнение: | УХЛ1, У1 |
Артикул производителя: | ЖТУ07, РТУ07, ГТУ07 |
Мощность: | 70-125 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | см. таблицу |
Индекс цветопередачи: | 20-30, 40-60, 60-95 Ra |
Цветовая температура: | 1800-2200, 3300-4200, 2800-6500 К |
Световой поток: | 6000, 3800, 5200 лм |
Производитель «GALAD», Россия
ОПИСАНИЕ
Светильник ЖТУ07, РТУ07, ГТУ07 Серия 07 предназначен для функционально-декоративного освещения общественных зон: парков, бульваров, дорожек, ведущих к торговым и развлекательным комплексам, АЗС, дворов и территорий частных домовладений.
Модификации светильника предполагают 2 способа фланцевой установки. Изделия, не имеющие закладного элемента, устанавливаются на бетонную площадку, в которую залиты 4 шпильки. Изделия с закладным элементом присоединяются к пластине закладного элемента с применением болтов и гаек.
Модель также подразделена на модификации на основе применяемого источника света: ДНаТ, ДРЛ, МГЛ и его мощности: 70–125 Вт. ЭмПРА размещен в корпусе (IP53) изделия. Выбор предоставлен и высотным параметром осветительного прибора: 500 и 1000 мм, а также типом рассеивателя.
Стальной цилиндрический корпус светильника Серия 07 окрашен атмосферостойкой эмалью, предотвращающей разрушающее действие агрессивных компонентов. Поликарбонатный рассеиватель не восприимчив к агрессивной среде. Он предложен в виде молочно-белого и прозрачного элемента. Рифленость поверхности способствует рассеиванию света и снижению слепящего действия.
Освещение клумб, газонов, цветочных композиций, кустарников и деревьев, пешеходных дорожек, бульваров, зон отдыха, автозаправочных станций
ТУ 3461-033-05758434-2012
Преимущества
- Корпус: стальной с атмосферостойкой эмалью, устойчивый к агрессивной среде
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
Модификации
- 001 – высота 500 мм, прозрачный рассеиватель, без закладного элемента
- 002 – высота 1000 мм, прозрачный рассеиватель, без закладного элемента
- 003 – высота 500 мм, молочно–белый рассеиватель, без закладного элемента
- 004 – высота 1000 мм, молочно–белый рассеиватель, без закладного элемента
- 005 – высота 500 мм, прозрачный рассеиватель, с закладным элементом
- 006 – высота 1000 мм, прозрачный рассеиватель, с закладным элементом
- 007 – высота 500 мм, молочно–белый рассеиватель, с закладным элементом
- 008 – высота 1000 мм, молочно– белый рассеиватель, с закладным элементом
- Комплектуется встроенным ЭМПРА
- Цвет светильника по умолчанию: черно-серый

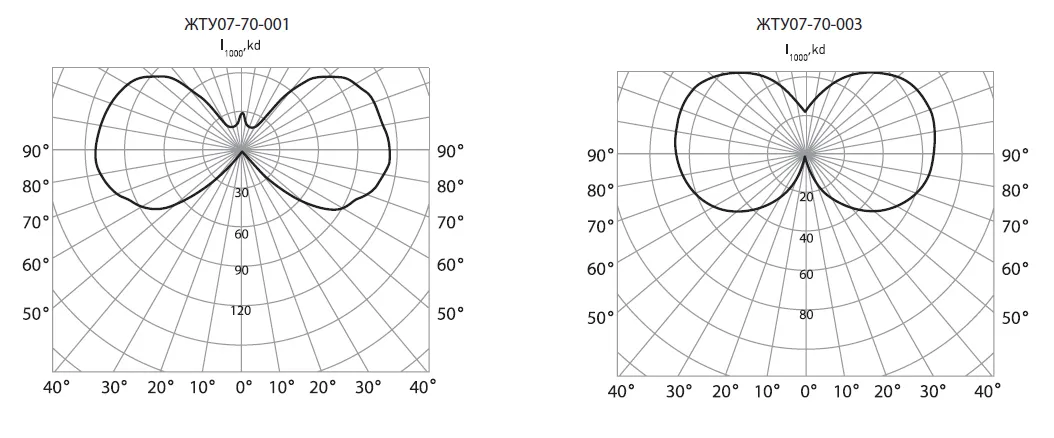

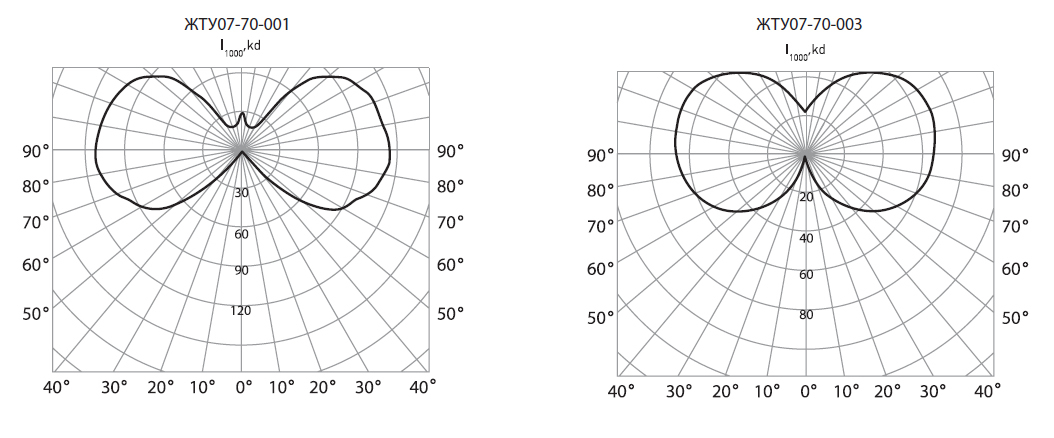

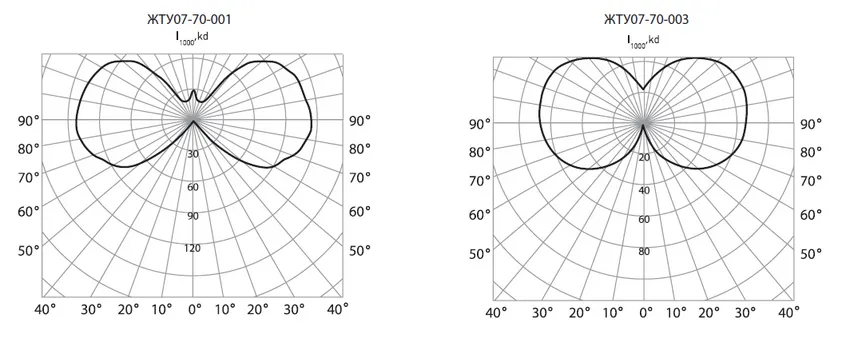

КСС
УСТАНОВКА
Светильники мод. 001, 002, 003, 004 рекомендуется устанавливать фланцевым креплением к горизонтальной бетонной площадке четырьмя залитыми в бетон шпильками. Светильники мод. 005, 006, 007, 008 – фланцевым креплением болтами и гайками М12 к пластине закладного элемента.
КОНСТРУКЦИЯ
Обслуживание – доступ сверху. Вывернуть винты, соединяющие рассеиватель с корпусом, снять рассеиватель. Это обеспечит доступ к лампе с патроном.
ОПТИЧЕСКАЯ ЧАСТЬ
Ударопрочное защитное стекло: светостабилизированный поликарбонат, сохраняет коэффициент пропускания с течением времени. Слепящее действие сведено к минимуму.

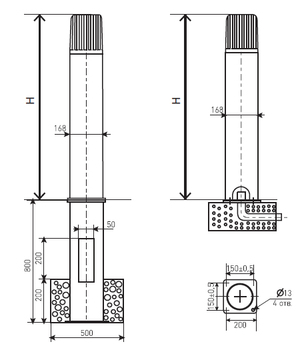

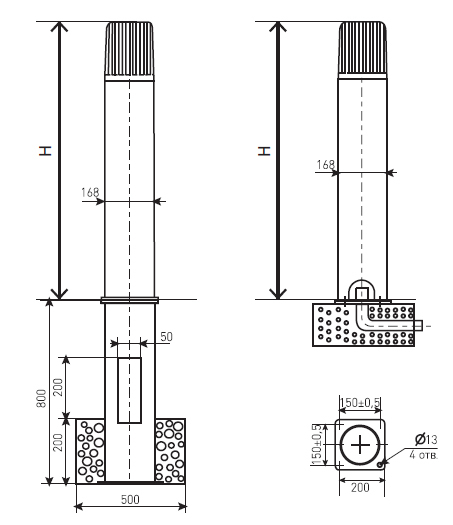

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Тип источника света |
Номиналь- ная мощ- ность, Вт |
Патрон |
КПД, % (не менее) |
Тип кривой силы света в верх./нижн. полусфере |
Высота Н, мм |
Степень защиты светильника |
Масса, кг (не более) |
---|---|---|---|---|---|---|---|---|---|
ЖТУ07-70-001/003/005/007 |
1000663/1000664/ 1001396/1001397 |
ДНаТ |
70 |
Е27 |
80/63/ 90/60 |
круглосим. синусная/ синусная |
500 |
IP53 |
12,0/26,5 |
ЖТУ07-70-002/004/006/008 |
1000665/1000666/ 1001398/1001399 |
ДНаТ |
70 |
Е27 |
80/63/ 90/60 |
круглосим. синусная/ синусная |
1000 |
IP53 |
21,0/35,5 |
ЖТУ07-100-001/003/005/007 |
1000667/1000668/ 1001400/1001401 |
ДНаТ |
100 |
Е40 |
80/63/ 90/60 |
круглосим. синусная/ синусная |
500 |
IP53 |
12,5/27,0 |
ЖТУ07-100-002/004/006/008 |
1000669/1000670/ 1001402/1001403 |
ДНаТ |
100 |
Е40 |
80/63/ 90/60 |
круглосим. синусная/ синусная |
1000 |
IP53 |
22,0/36,5 |
РТУ07-80-001/003/005/007 |
1000671/1000672/ 1001404/1001405 |
ДРЛ |
80 |
Е27 |
80/63/ 90/60 |
круглосим. синусная/ синусная |
500 |
IP53 |
11,8/26,3 |
РТУ07-80-002/004/006/008 |
1000673/1000674/ 1001406/1001407 |
ДРЛ |
80 |
Е27 |
80/63/ 90/60 |
круглосим. синусная/ синусная |
1000 |
IP53 |
20,6/35,1 |
РТУ07-125-001/003/005/007 |
1000675/1000676/ 1001408/1001409 |
ДРЛ |
125 |
Е27 |
83/63/ 90/60 |
круглосим. синусная/ синусная |
500 |
IP53 |
12,0/24,5 |
РТУ07-125-002/004/006/008 |
1000677/1000678/ 1001410/1001411 |
ДРЛ |
125 |
Е27 |
83/63/ 90/60 |
круглосим. синусная/ синусная |
1000 |
IP53 |
21,0/35,5 |
ГТУ07-70-001/003/005/007 |
1000679/1000680/ 1001412/1001413 |
ДРИ |
70 |
Е27 |
82/63/ 90/60 |
круглосим. синусная/ синусная |
500 |
IP53 |
12,0/26,5 |
ГТУ07-70-002/004/006/008 |
1000681/1000682/ 1001414/1001415 |
ДРИ |
70 |
Е27 |
82/63/ 90/60 |
круглосим. синусная/ синусная |
1000 |
IP53 |
21,0/35,5 |
ГТУ07-100-001/003/005/007 |
1000683/1000684/ 1001416/1001417 |
ДРИ |
100 |
Е27 |
83/63/ 90/60 |
круглосим. синусная/ синусная |
500 |
IP53 |
12,5/27,0 |
ГТУ07-100-002/004/006/008 |
1000685/1000686/ 1001418/1001419 |
ДРИ |
100 |
Е27 |
82/63/ 90/60 |
круглосим. синусная/ синусная |
1000 |
IP53 |
22,0/36,5 |
