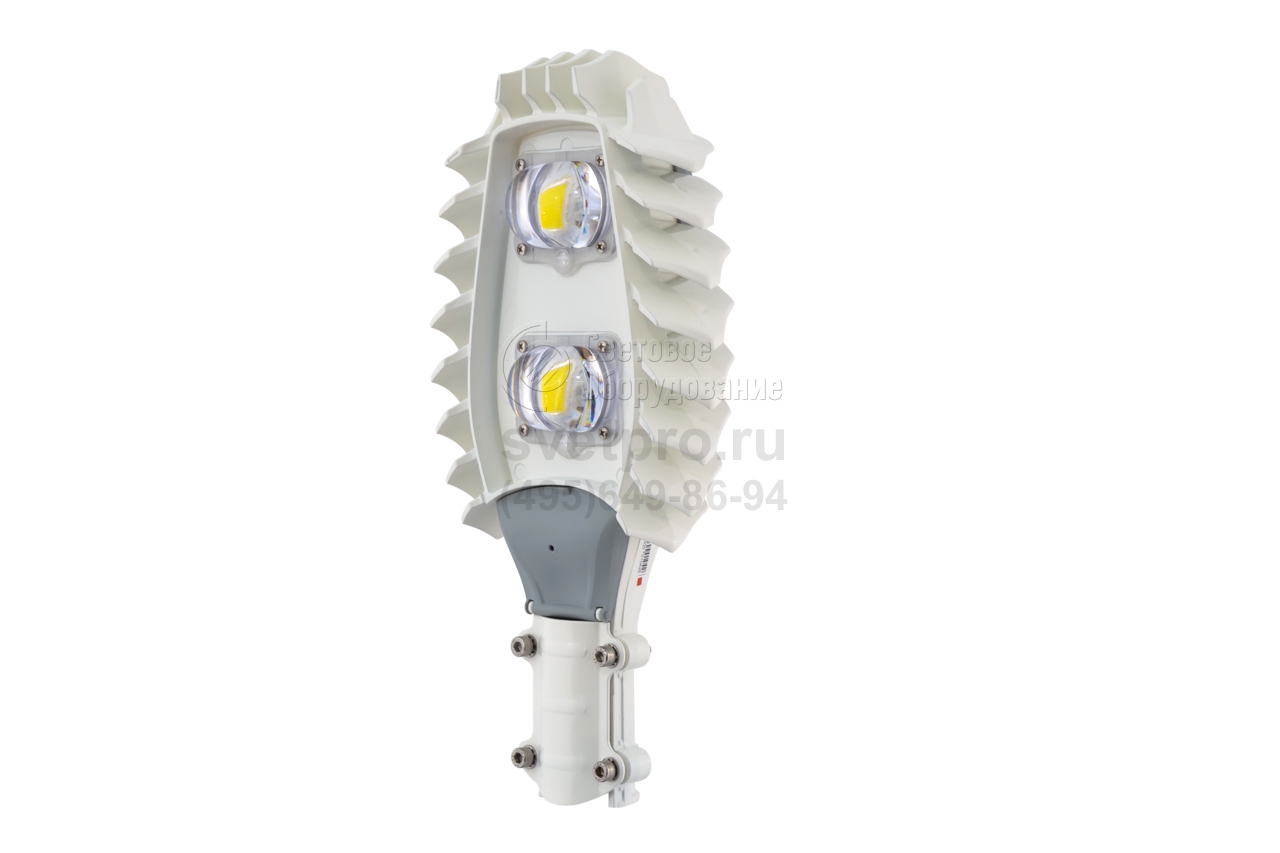

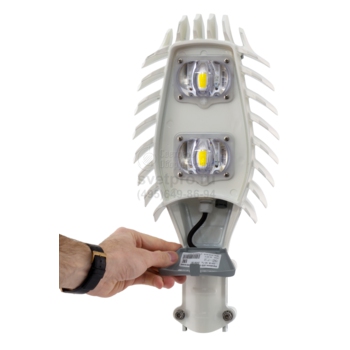

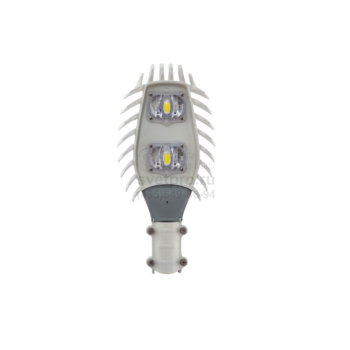

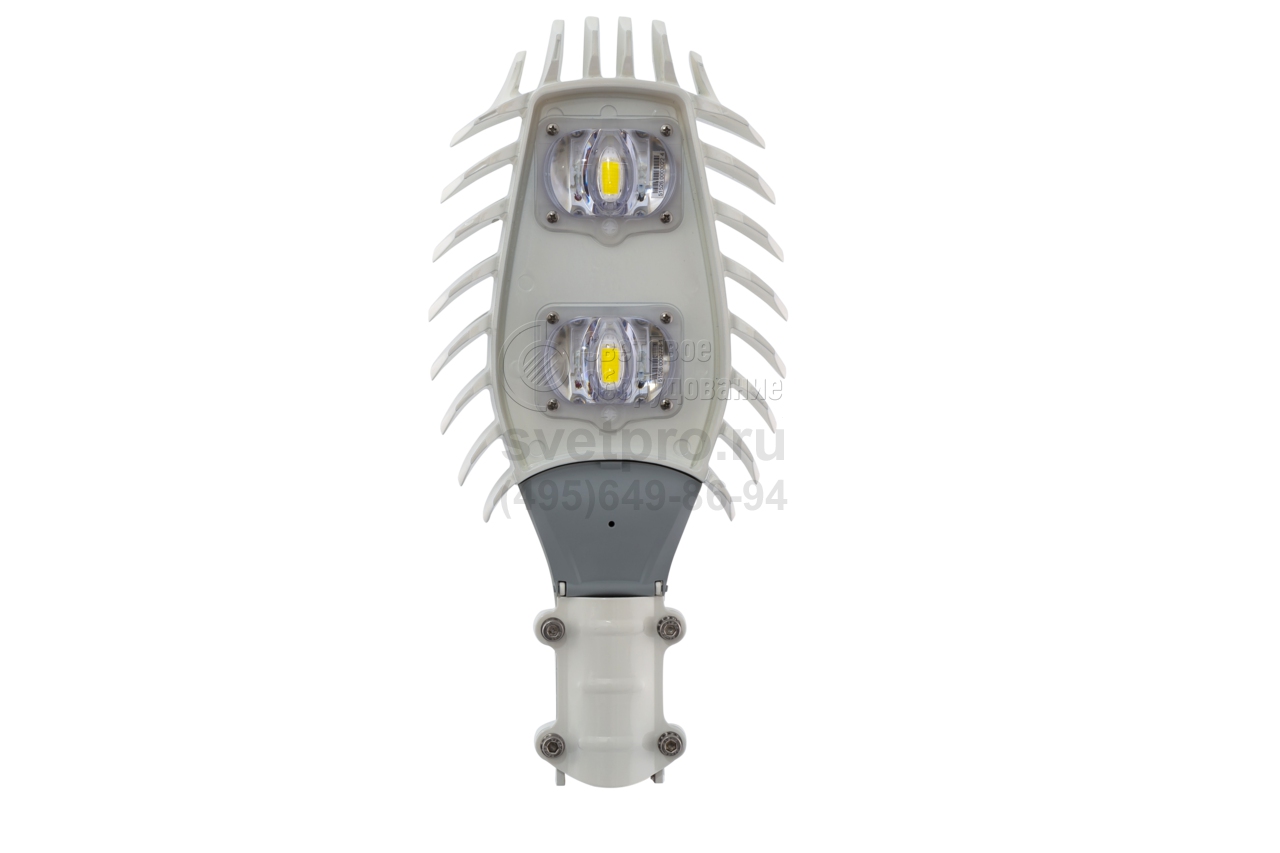

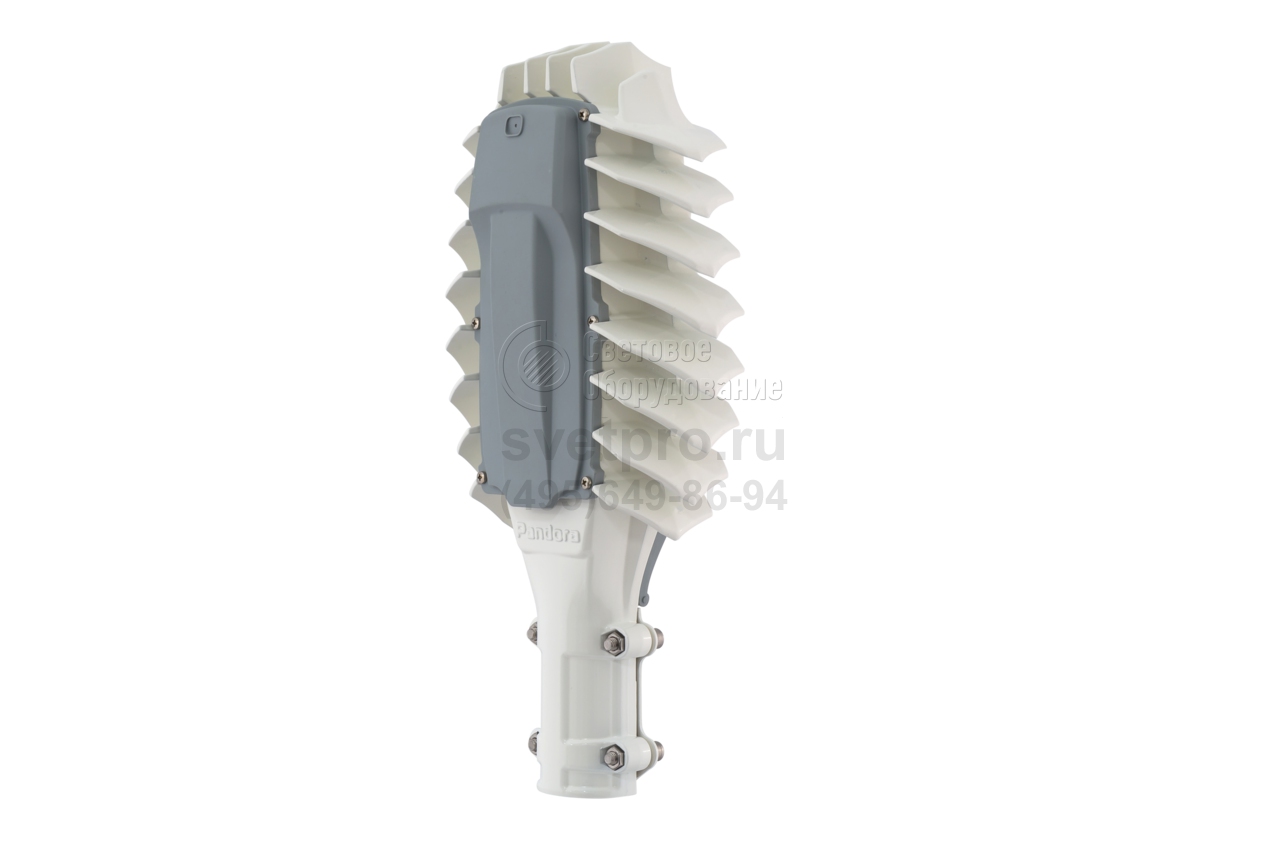

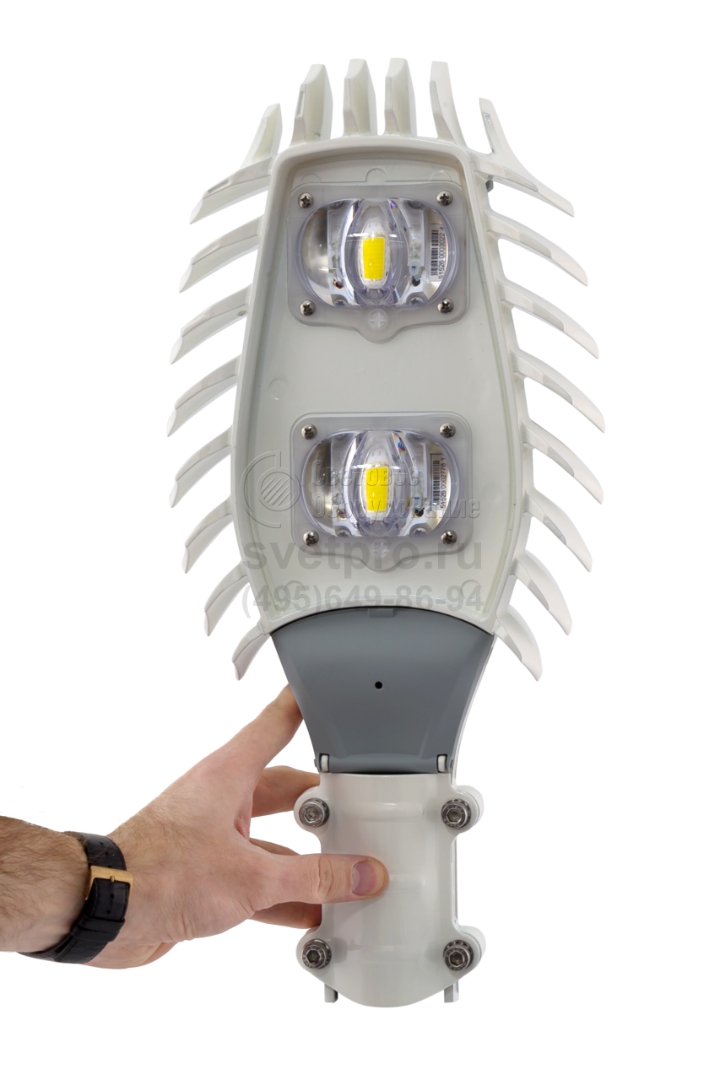

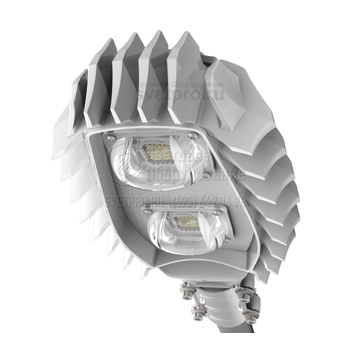

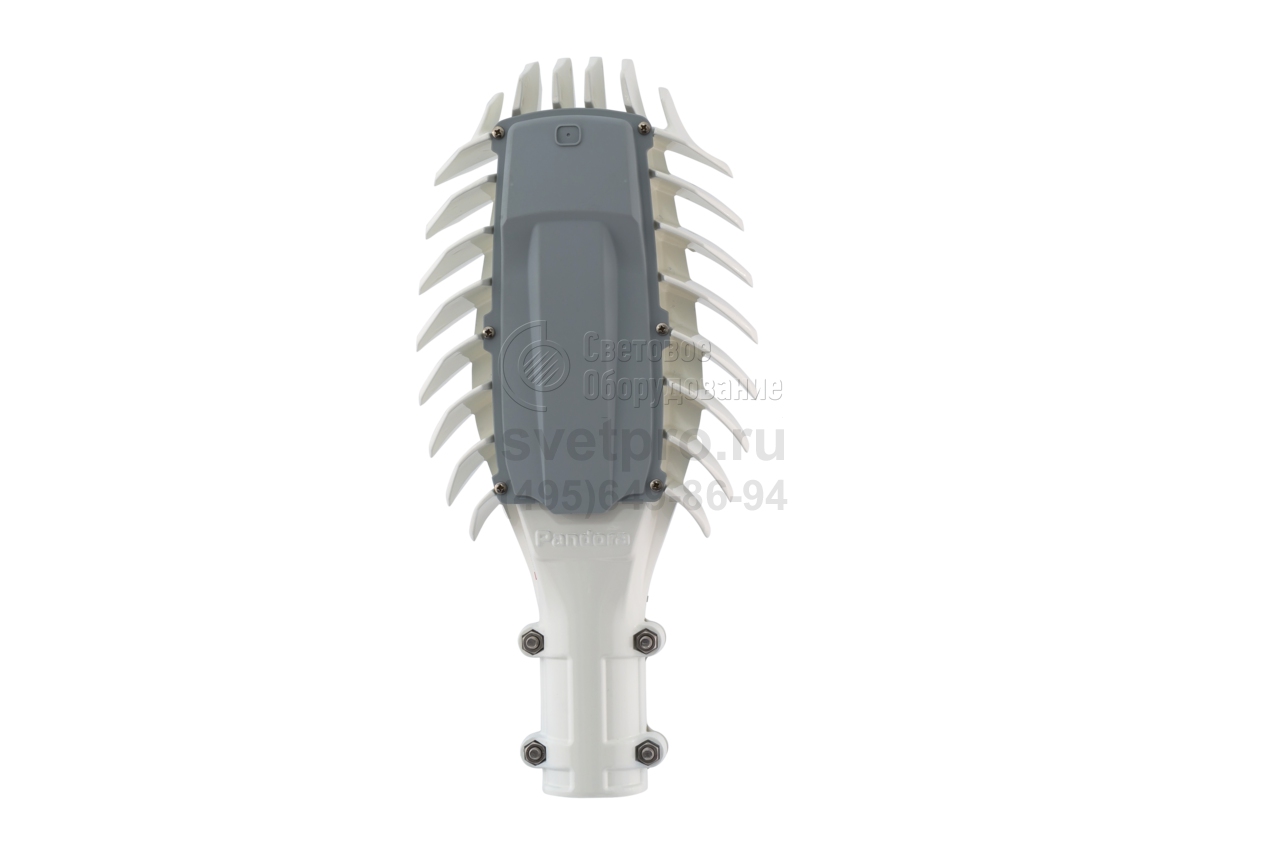

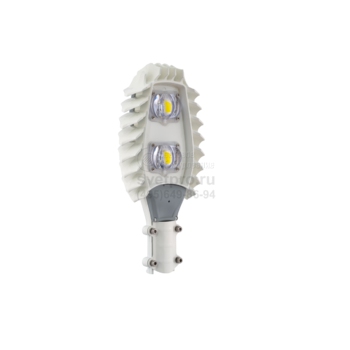

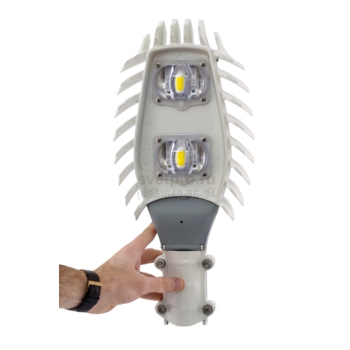

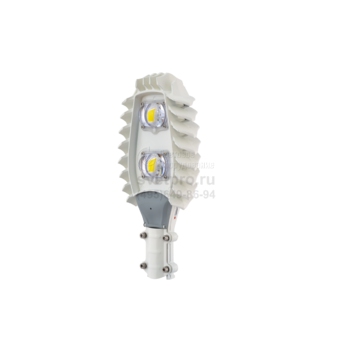

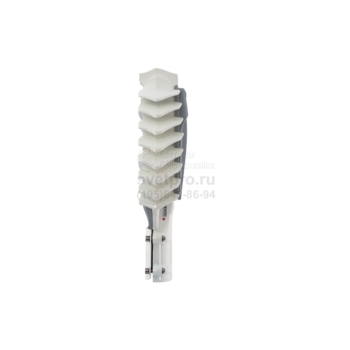

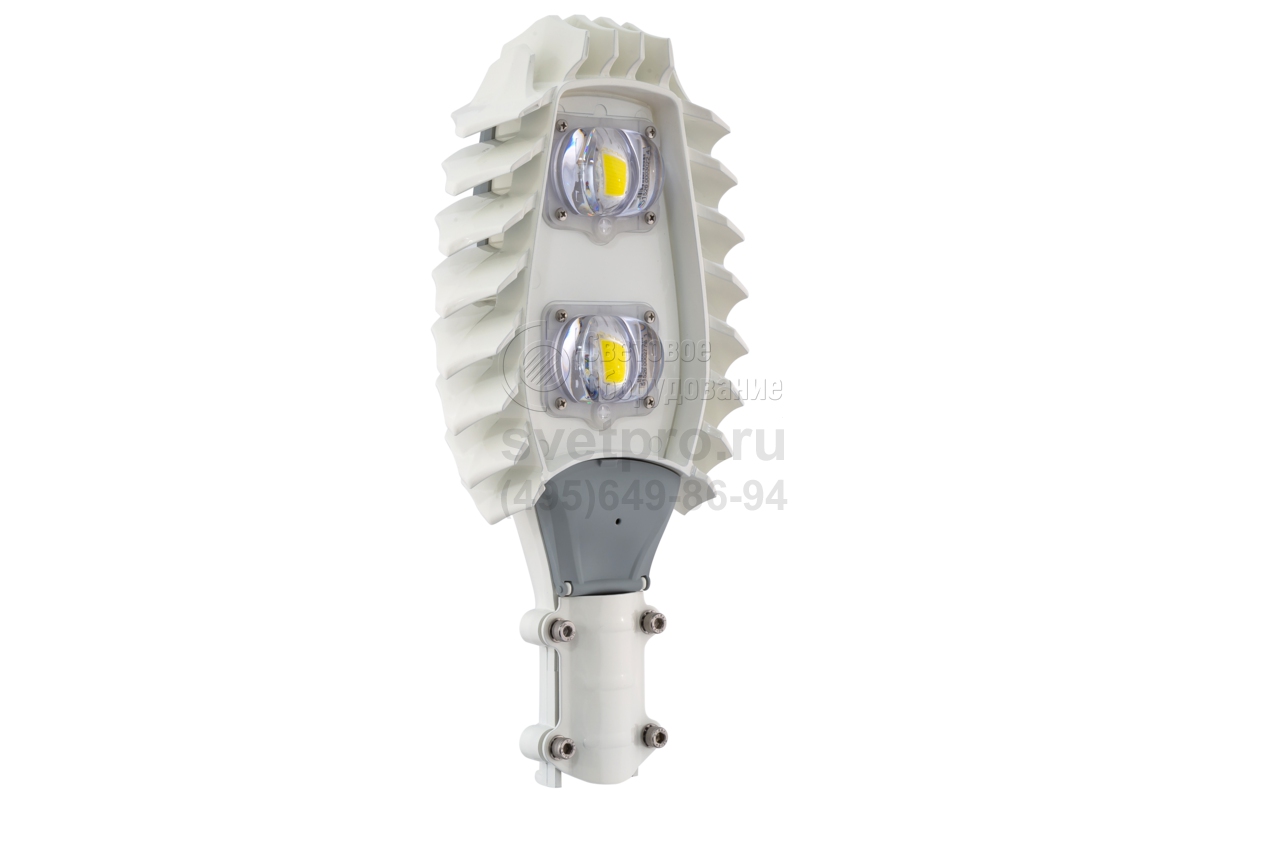

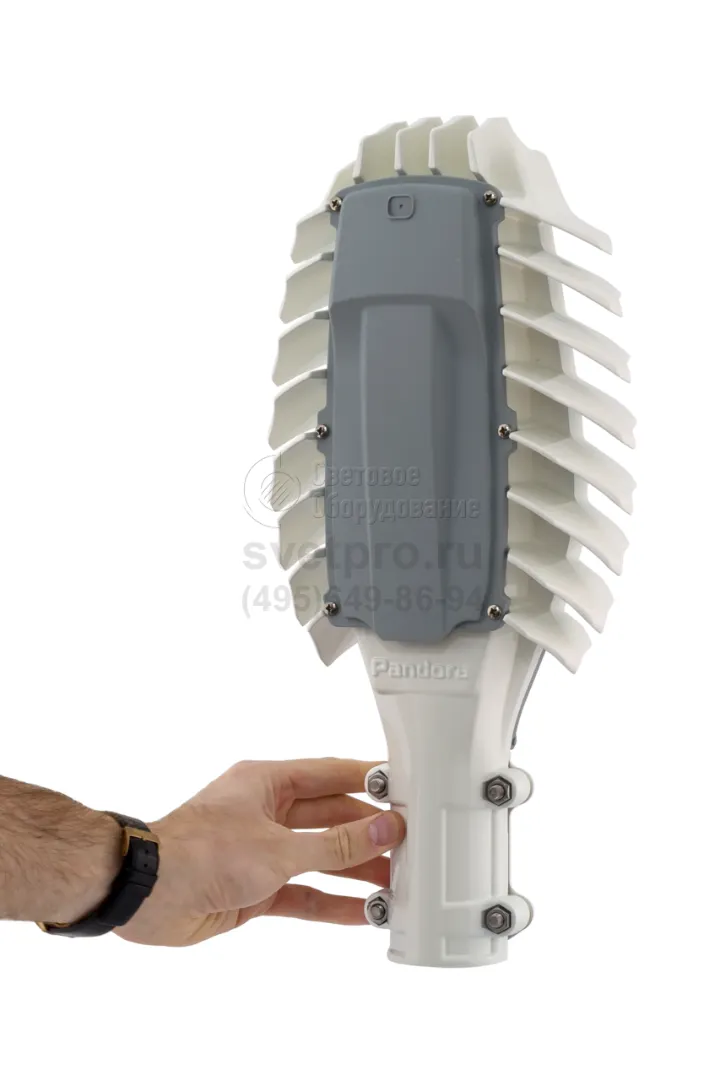

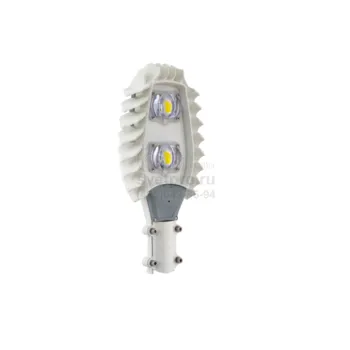

Pandora LED 520AEG-120 Уличный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 520АЕG-120 |
Мощность: | 20-120 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 75 Ra |
Цветовая температура: | 4300 К |
Световой поток: | 16200 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
+ Комплектом выгоднее
ОПИСАНИЕ

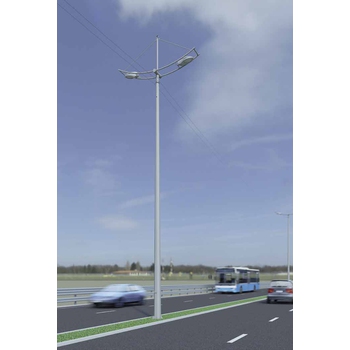

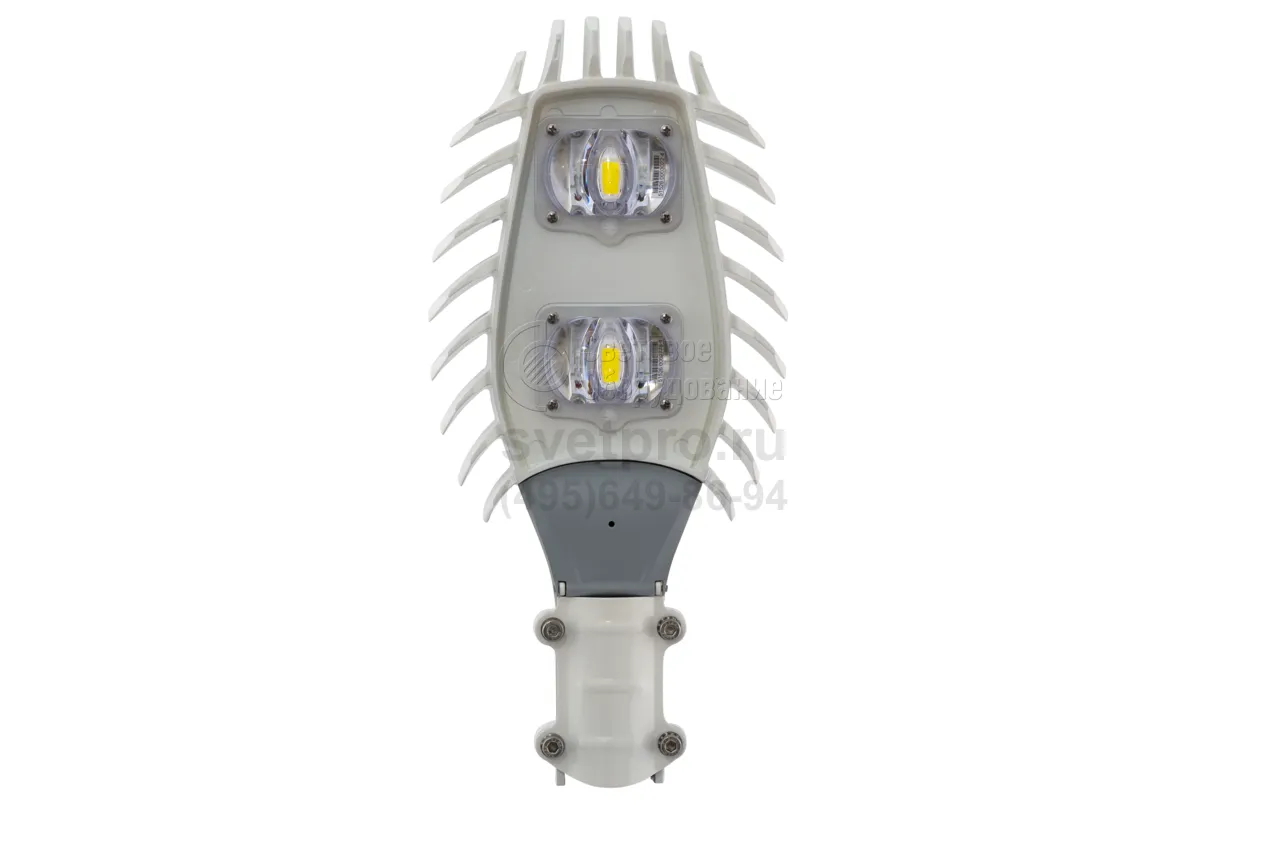

Светильники Pandora LED 520AEG-120 применяют в качестве энергоэффективного варианта, при замене моделей с газоразрядными лампами. Объекты освещения: улицы, дороги, дворовые и прилегающие территории.
Модель устанавливается на опоре. Угол наклона кронштейна (Ø ≤50 мм) – от 15о до 75о. Параметр значим в интересах ограничения слепящего действия и для самоочистки поверхности от загрязнений.
В состав изделия входит блок питания и два светодиодных модуля. О наличии автоматики управления и GPS приемника свидетельствуют символы А и G. Светильник в полной комплектации самостоятельно плавно изменяет потребляемую мощность от 100% до 30% в зависимости от естественной освещенности или временных программ. Максимальный световой поток – 16 200 лм. Версии изделия потребляют мощность от 20 до 120 Вт, cos φ≥0,96. Обеспечена защита от длительных перенапряжений (400 В) и кратковременных импульсов (2000). Диапазон температуры в зоне применения ±45оС. Тип КСС – широкая.

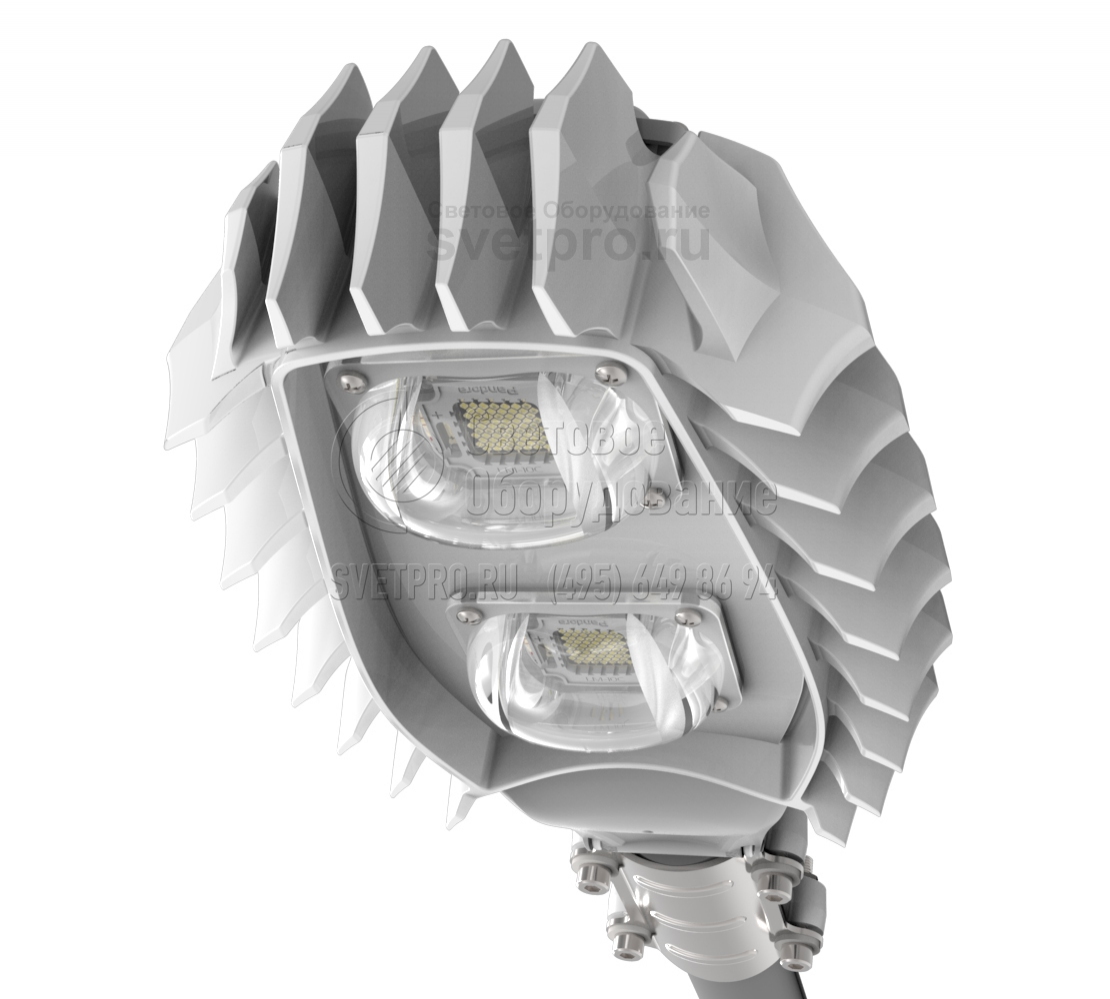

Модули защищает поликарбонатное выпуклое стекло. Степень герметичности Pandora LED 520AEG-120 – IP65. Литой алюминиевый корпус и радиаторные элементы поддерживают температурный баланс оптического отсека. Коррозионные процессы предотвращает полимерсодержащее окрашивание.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическимвоздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.

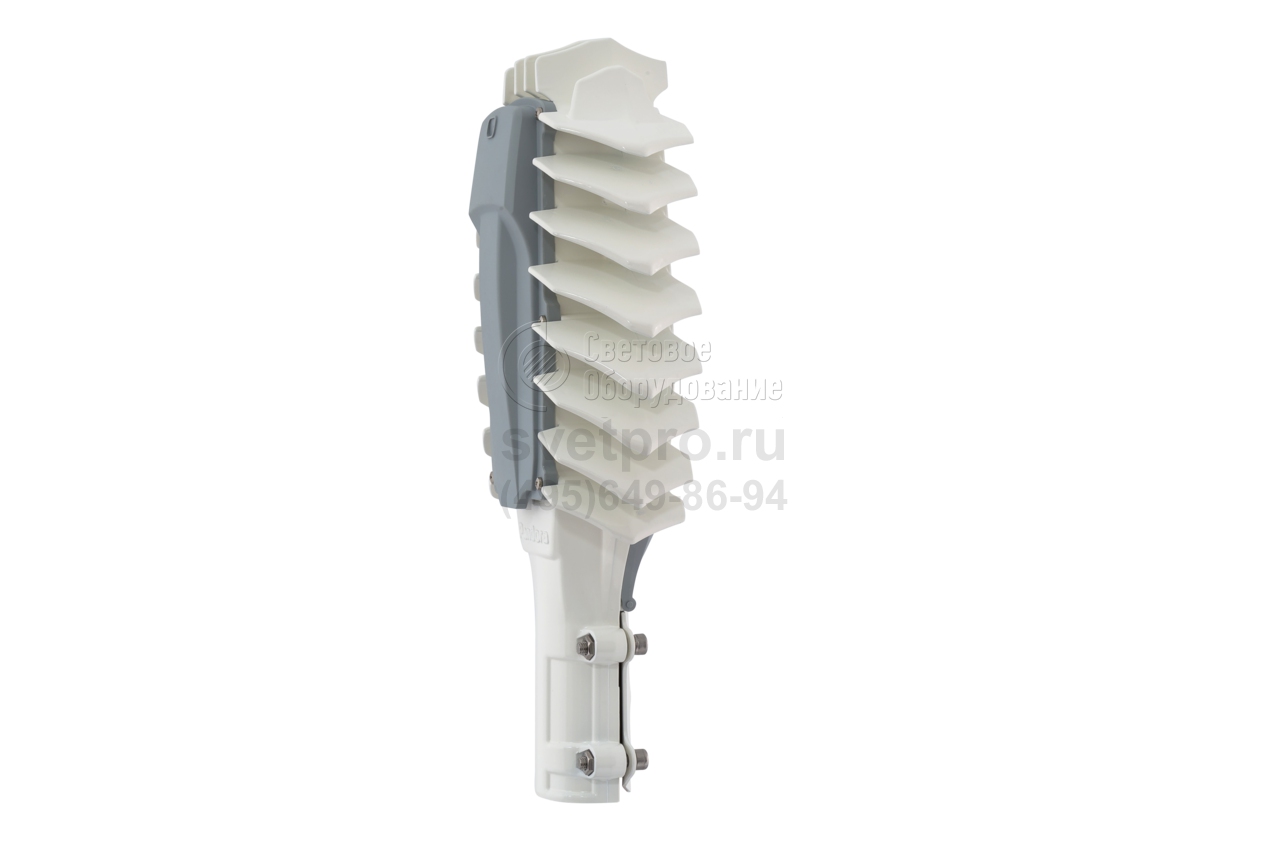

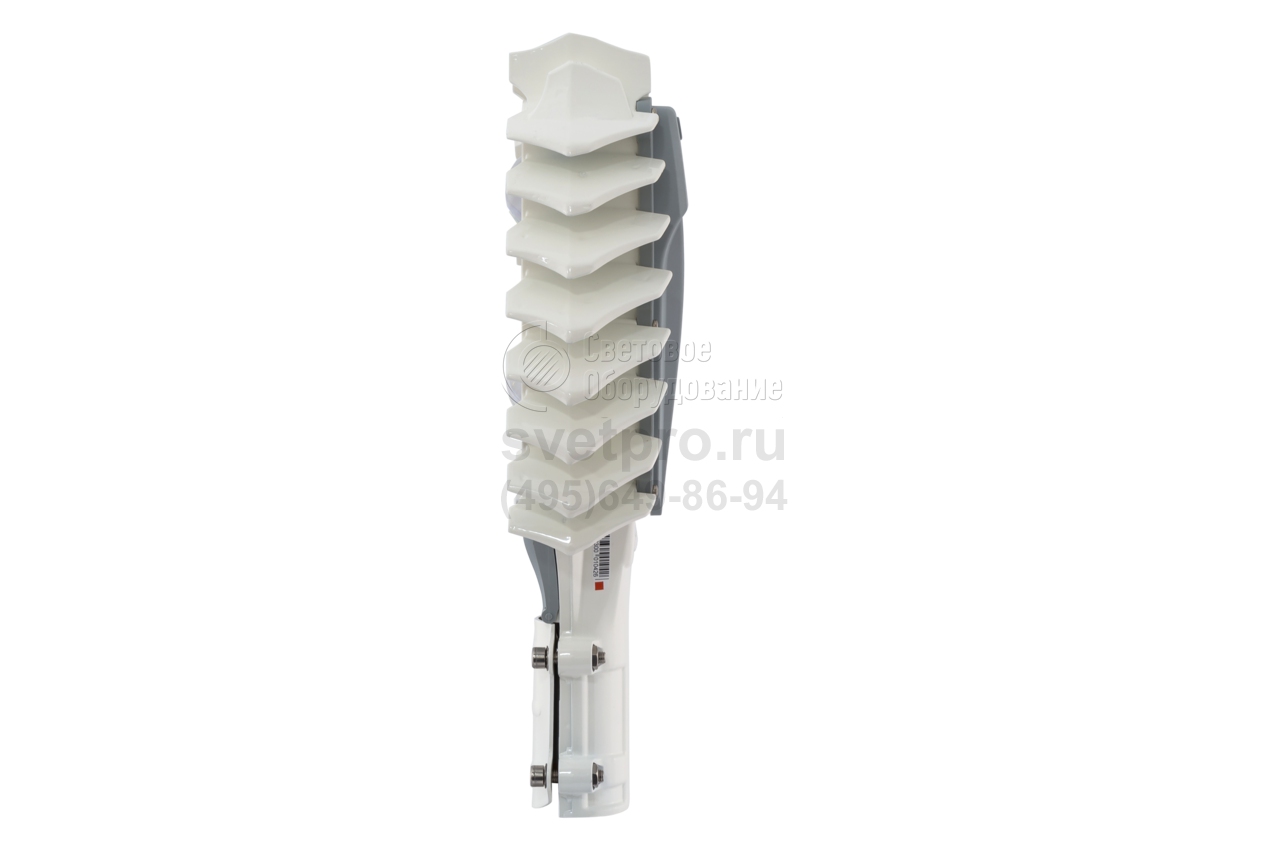

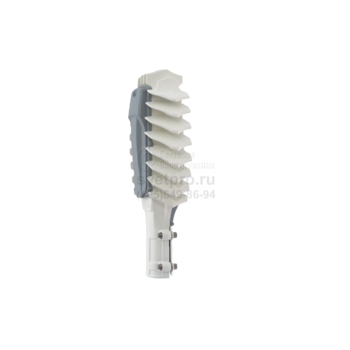

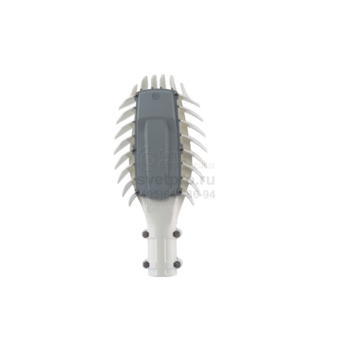

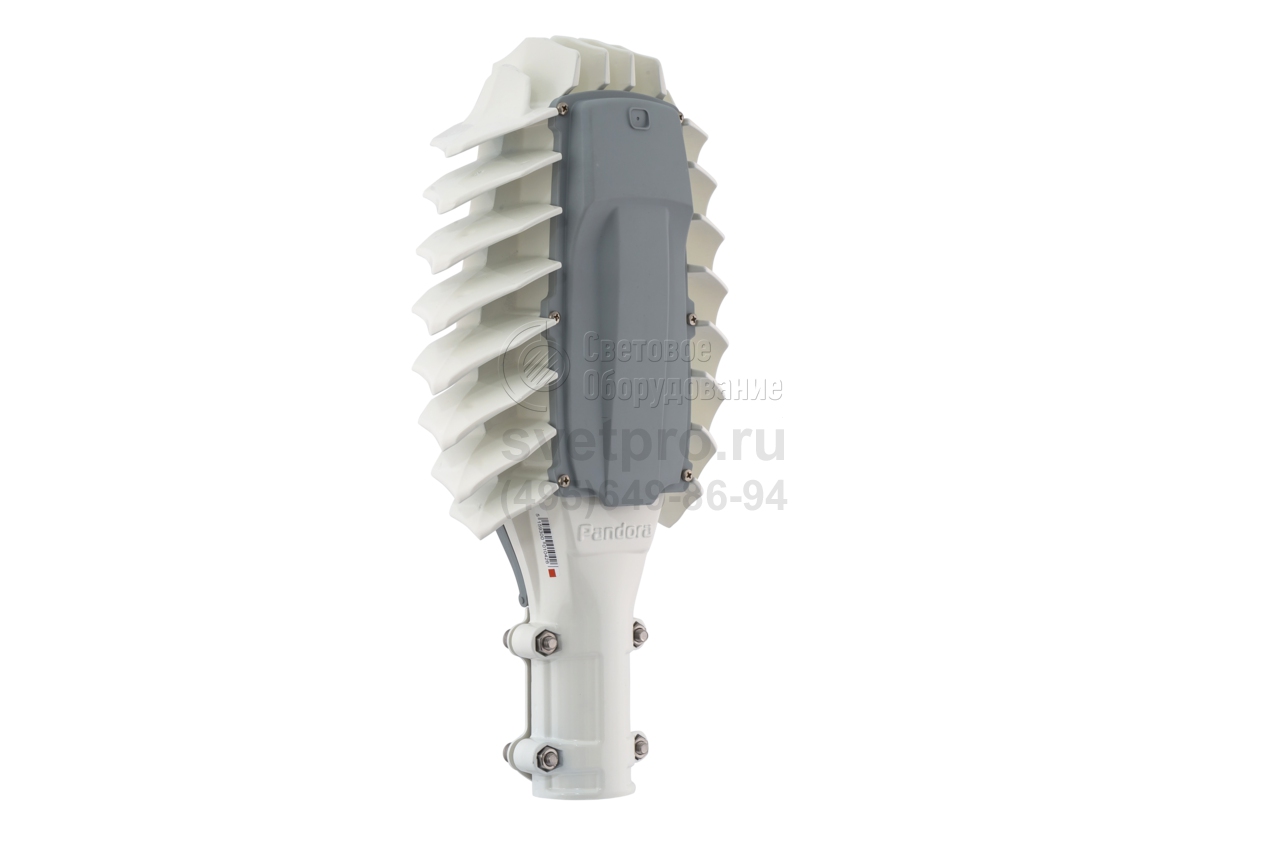

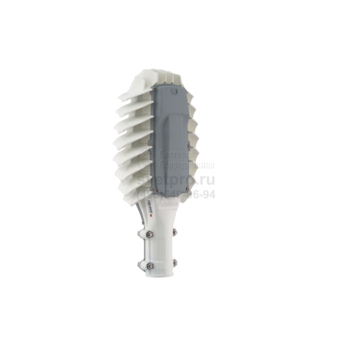

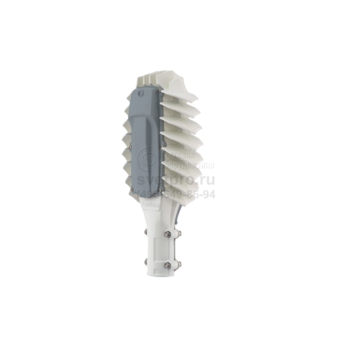

Конструкция
Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптической камеры.
Для защиты органов зрения все переключения мощности светильника производятся плавно. Светильники модели Pandora LED 520AEG-120/4300 имеют устройство аварийного оповещения о неисправности, в случае выхода из строя одного из модулей светильник начинает поочерёдно мигать световыми модулями. При включении светильника в дневное время, он автоматически переключается на 30 мин. в тестовый режим 10% мощности, что позволяет проводить работы по обслуживанию светильников с минимальным потреблением энергии.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 520AEG-120/4300
Pandora LED – наименование светильника
520 – номер модели светильника в заводской программе выпуска
A – наличие автоматики управления
E – тип используемых линз.
G – наличие GPS (GPS/Глонасс) приёмника
120 - максимальная потребляемая мощность
4300 – цветовая температура матриц (К)
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Потребляемая мощность, W | 20-120 |
Напряжение питания, V | 78-265 |
Тип питающей сети | однофазная, переменного тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Защита от превышения напряжения питания | до 1000 В |
Индекс цветопередачи, Ra | 75 |
Наличие дистанционного управления | BlueTooth 4.0 |
Автономное суточное регулирование | да |
КСС | "Ш" (широкая) |
Степень защиты (IP) | IP65 |
Вид климатического исполнения | УХЛ-1 |
Крепление | установка на трубу, диаметр до 50 мм |
Рекомендуемая высота расположения | 6-12 метров |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 5 |

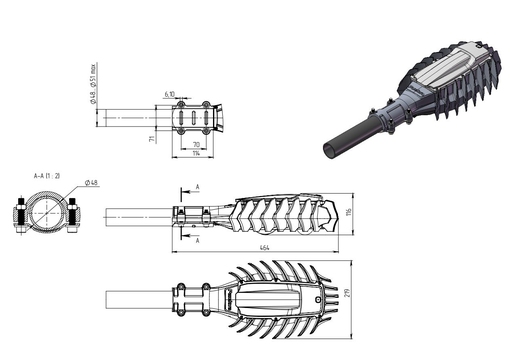

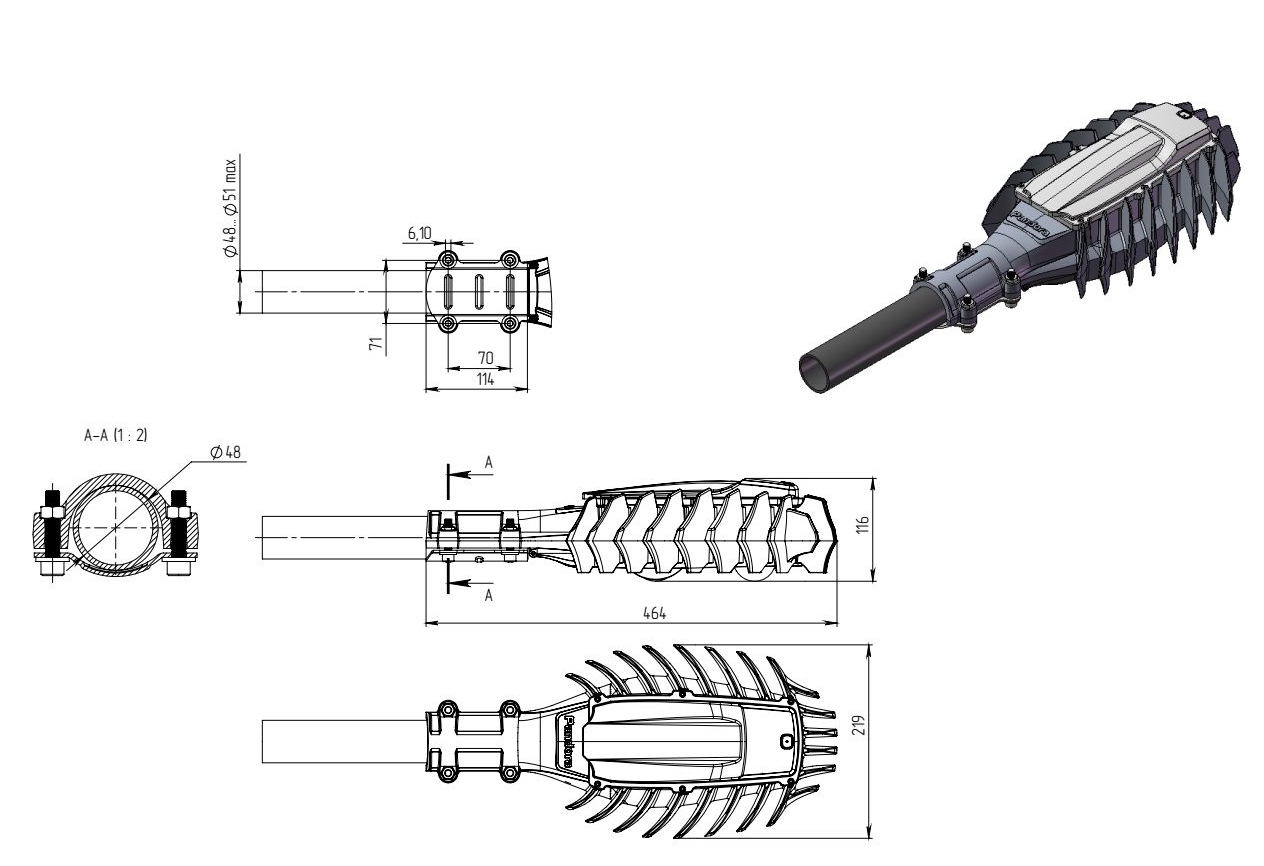

Габаритные размеры ВхШхГ(мм) | 464х219х116 |
Рекомендуемая высота расположения (м) | 6-12 |
Материал корпуса | литой алюминий |
Тип защитного стекла оптики | поликарбонат |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 2 |
Количество блоков питания, шт | 1 |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Мощность светового модуля, Вт не менее | 56 |
Коэффициент мощности, не менее | 0,96 |
Пусковой ток, А | 20 |
Длительность импульса, сек. | 0,025 |
Оптический КПД светильника, не менее, % | 90 |
Заменяемый аналог | ДРЛ-250 (400), ДНаТ-150 (250) |
Цветовая температура, К | 4300 |
Цвет | белый, возможно изг. в сером цвете |
Гарантийные обязательства | 5 лет |
Световая эффективность светильника, лм/Вт, не менее: | |
При 100% мощности | 135 |
При 75% мощности | 143 |
При 50% мощности | 151 |
При 30% мощности | 159 |
Номинальный световой поток, Лм, не менее: | |
При 100% мощности | 16200 |
При 75% мощности | 12890 |
При 50% мощности | 9100 |
При 30% мощности | 5740 |

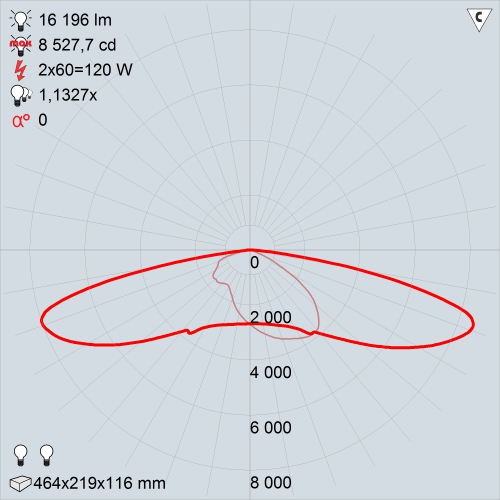

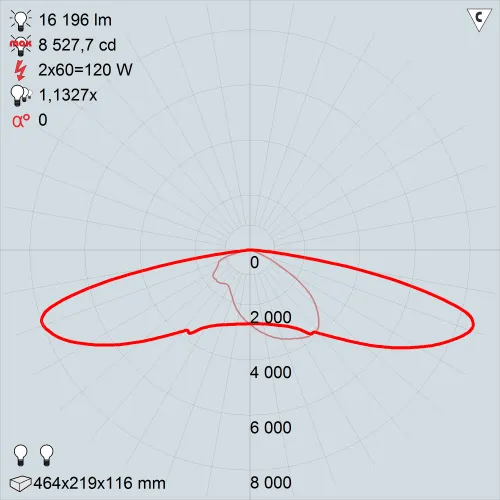

КСС
Руководство по монтажу
Светильники устанавливаются на кронштейны, консоли круглого сечения с диаметром не более 50 мм.

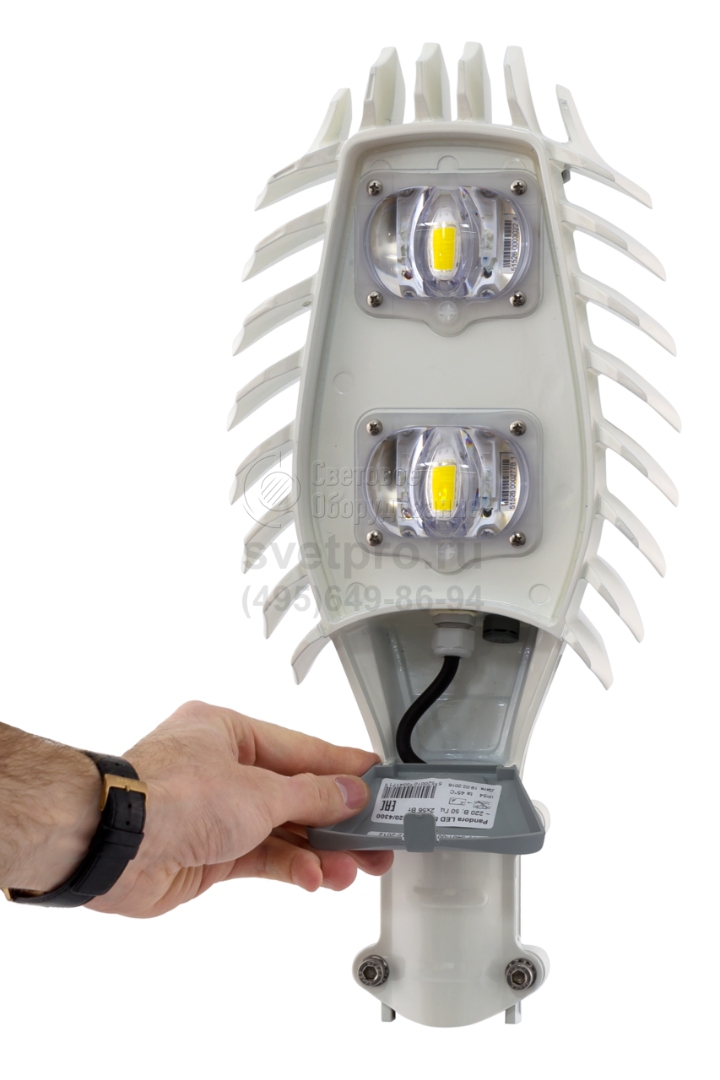

- Откройте крышку 3 в направлении, указанном стрелкой.

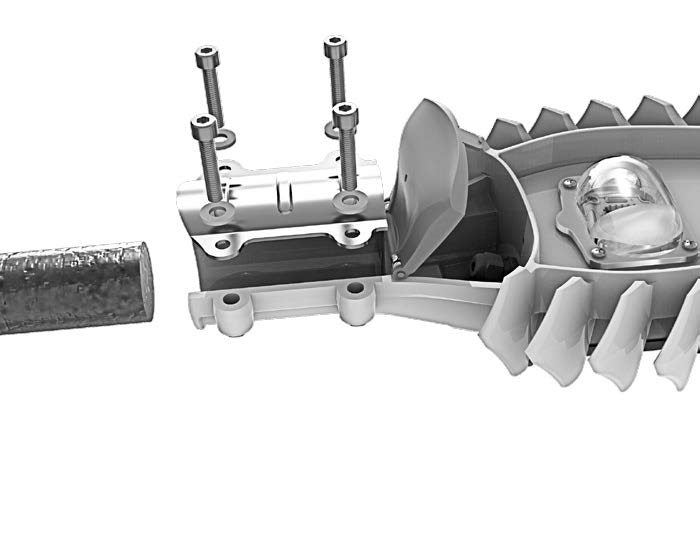

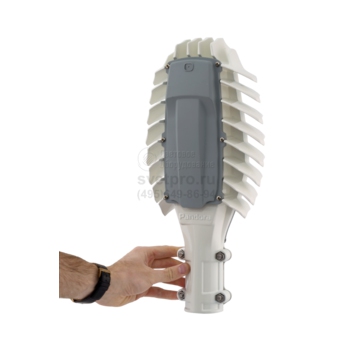

- Оденьте светильник на трубу кронштейна.
- Закрепите светильник на трубе болтами 1.
- Подсоедините питающие и заземляющий провода к клеммным колодкам 4.
- Закройте крышку 3.
Инструмент
1. отвертка РН 4-6
2. 6-ти гранный ключ 6 мм
Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.
Обслуживание светильников
Светильник Pandora LED 520AEG-120/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Суточное регулирование

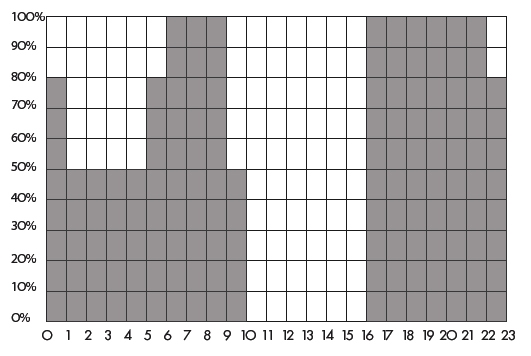

Данная модель светильника позволяет управлять яркостью в автоматическом режиме в зависимости от времени. Заводские настройки регулирования приведены на рисунке. При указанном автоматическом суточном регулировании учитывается также время рассвета и заката.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления.
Регулярно проверяйте электрические соединения и целостность электропроводки.
Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник.
Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.
Соответствует техническим условиям ТУ 3461-001-55684712-2012 и признан годным к эксплуатации.
