НФК Опора несиловая фланцевая круглоконическая гнутая
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | НФК |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 248-415 мм |
Нижний диаметр: | 113-183 мм |
Верхний диаметр: | 65-75 мм |
Вес: | 37,4-126 кг |
Высота: | 3,2-8,95 м |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа

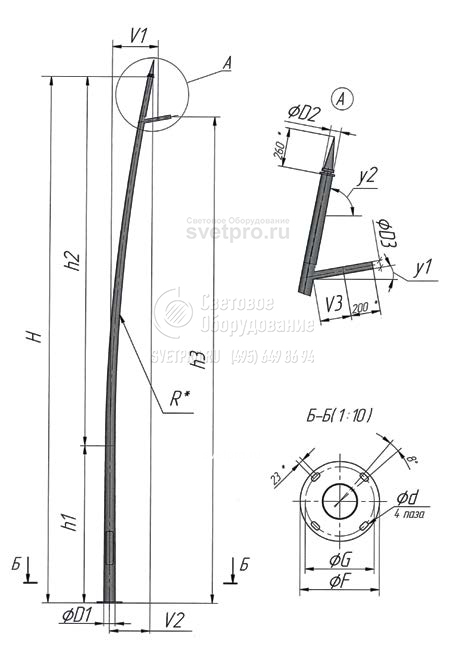

Название | Наименование опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | V2 | V3 | y1 | y2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФК-7,0 | НФК-7,0-02-ц-(К(48)-0,7-10) | 95 | ЗФ-20/4/К230-1,5-б | 6950 | 2000 | 4950 | 6350 | 160 | 75 | 48 | М20 | 375 | 325 | 670 | 620 | 210 | 10 | 80 |
НФК-8,0 | НФК-8,0-02-ц (К(48)-0,7-10) | 110 | ЗФ-20/4/К230-2,0-б | 7950 | 2400 | 5550 | 7350 | 171 | 75 | 48 | М20 | 375 | 325 | 690 | 615 | 210 | 10 | 80 |
НФК-9,0 | НФК-9,0-02-ц (К(48)-0,7-10) | 126 | ЗФ-20/4/К230-2,0-б | 8950 | 2400 | 6550 | 8350 | 183 | 75 | 48 | М20 | 375 | 325 | 720 | 610 | 210 | 10 | 80 |
m – масса не более, кг
H – высота опоры, мм
h1, h2 – высота "колена" трубы, мм
h3 – высота крепления светильника
D1, D2, D3 – диаметр труб, мм
d – номинальный диаметр резьбы крепежных изделий
F – габаритные размеры фланца, мм
G – межосевое расстояние/ диаметр расположения крепежных деталей
V1, V2, V3 – вылеты опоры, мм
y1 – угол наклона посадочного места светильника к горизонту, град.
y2 – угол наклона ствола опоры к горизонту, град.

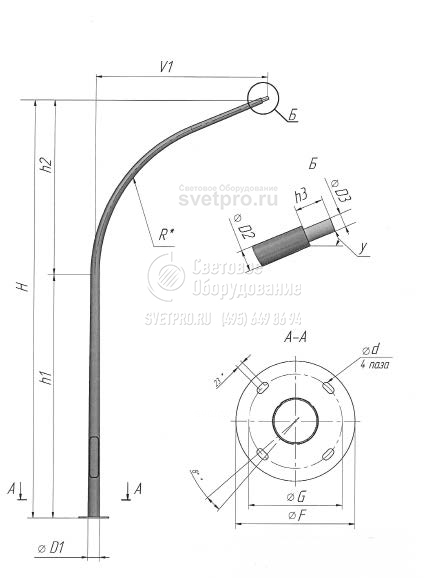

Название | Наименование опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | y |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФК-3,2 | НФК-3,2-02-цл-(К(48)-1,5-25) | 37,4 | ЗФ-16/4/К140-1,2-б | 3200 | 1840 | 1360 | 100 | 113 | 65 | 48 | М20 | 248 | 198 | 1500 | 25 |
НФК-4,2 | НФК-4,2-02-цл-(К(48/60)-1,6-25) | 53,7 | ЗФ-16/4/К140-1,2-б | 4300 | 2480 | 1720 | 100 | 135 | 75 | 48/60 | М20 | 248 | 198 | 1600 | 25 |
НФК-5,8 | НФК-5,8-02-цл-(К(48/60)-2,4-25) | 93,2 | ЗФ-20/4/К230-1,5-б | 5800 | 3370 | 2430 | 100 | 159 | 75 | 48/60 | М20 | 415 | 326 | 2300 | 25 |
НФК-6,8 | НФК-6,8-02-цл-(К(48/60)-2,2-25) | 108 | ЗФ-20/4/К230-2,0-б | 6800 | 4590 | 2210 | 100 | 171 | 75 | 48/60 | М20 | 415 | 326 | 2100 | 25 |
НФК-8,0 | НФК-8,0-02-цл-(К(48/60)-2,1-25) | 125,5 | ЗФ-20/4/К230-2,0-б | 8000 | 5610 | 2390 | 100 | 183 | 75 | 48/60 | М20 | 415 | 326 | 2100 | 25 |
m – масса не более, кг;
Н – высота опоры, мм;
h1, h2, h3 – высота «колена» трубы, мм;
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
F – габаритный размер фланца, мм
G – межосевое расстояние/ диаметр расположения крепежных деталей, мм
V1 – вылет опоры, мм
у – угол наклона посадочного места светильника, к горизонту, град
ОПИСАНИЕ
НФК с гнутым корпусом — это новый вид осветительных опор из линейки утилитарных. Изделие сделано из листовой стали, которой с помощью прокатных валов придается форма конуса с круглым поперечным сечением. После сваривания корпус изгибается под определенным радиусом, чтобы вся конструкция приобрела наклон в сторону освещаемой территории.

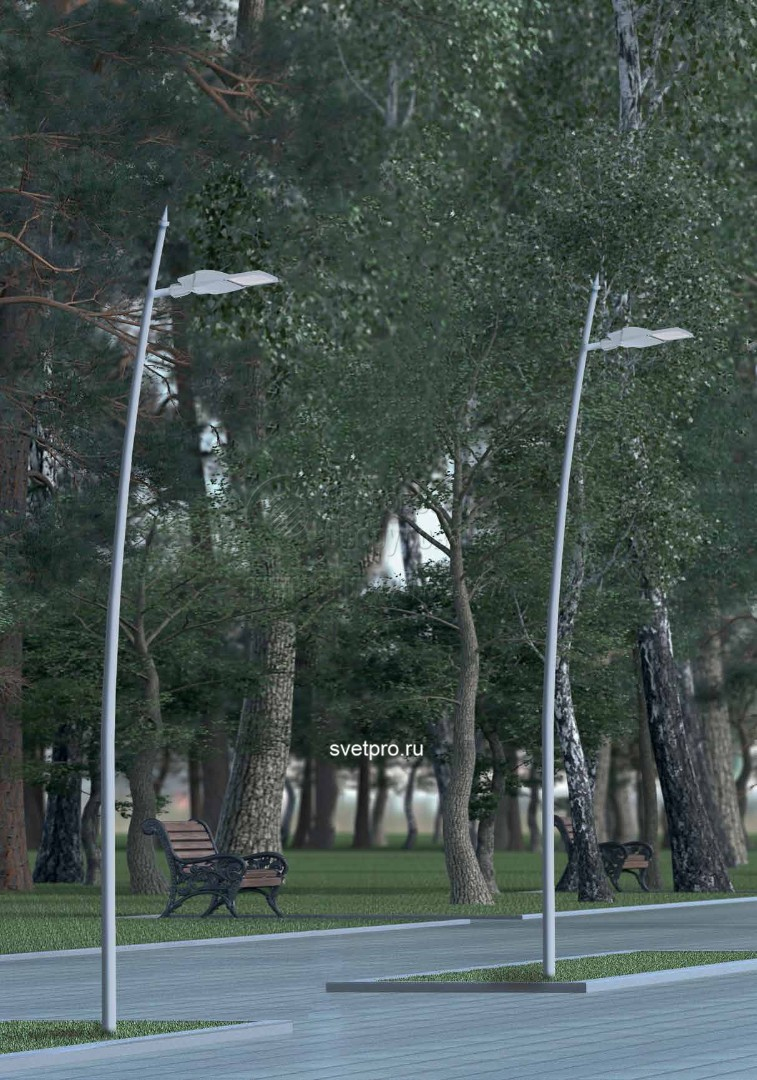

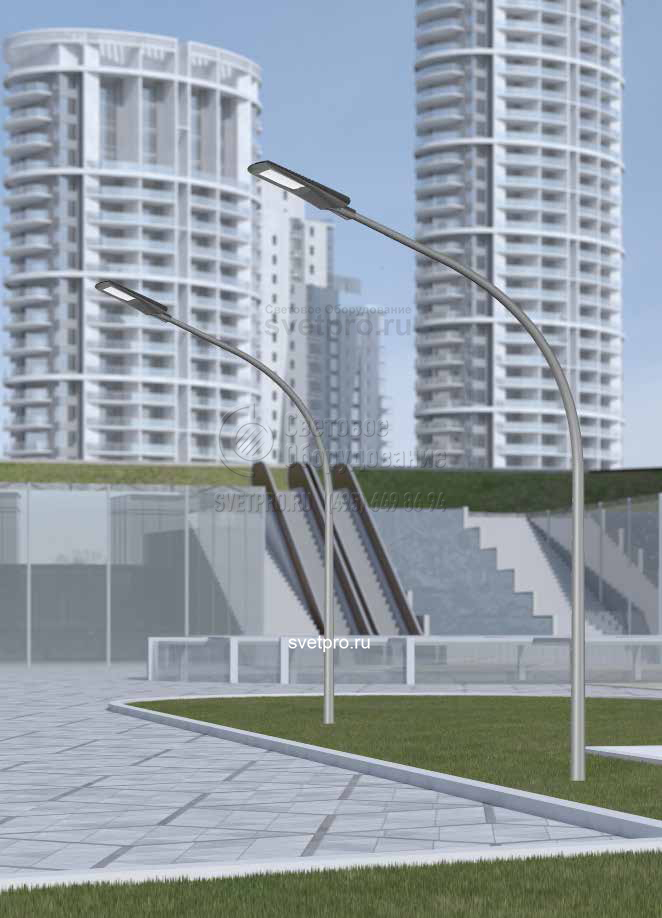

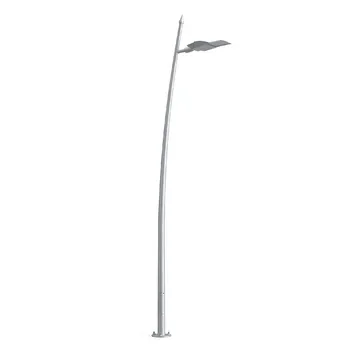

В линейке представлено два вида опор. Одна разновидность имеет небольшой радиус изгиба и в верхней части оснащена дополнительной консолью, на которую устанавливается светильник. Монтировать на оголовок дополнительный кронштейн не нужно. Вторая разновидность изогнута под большим радиусом, чтобы верхняя часть находилась почти горизонтально. Светильник крепится прямо на срез корпуса.
Благодаря использованию листовой стали эта опора имеет небольшой вес. Простая технология изготовления в сравнении с гранеными или парково-декоративными конструкциями, позволяет сократить затраты на строительство осветительной инфраструктуры.
Изогнутые опоры не просто освещают площадку, но и украшают ее. Для улучшения внешнего вида территории поверхность опор можно окрасить в любой цвет из палитры RAL. Провода для подачи электричества проложены под землей в специально вырытых траншеях. Соединение с проводами внутри ствола производится в ревизионном отверстии.
Для приобретения осветительных опор обратитесь к менеджерам нашей компании.
