НФК-3,2 Опора несиловая фланцевая круглоконическая гнутая
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора модели НФК-3,2 – это невысокая инженерная конструкция, с помощью которой строятся системы освещения парков и скверов, пешеходных зон, коммерческих и частных объектов, территорий оздоровительных и медицинских учреждений. В этой опоре сочетается красивый дизайн и высокая функциональность. Корпус выдерживает значительную нагрузку, на него можно устанавливать световой прибор без кронштейна. Благодаря наклону ствола пятно света от светильника будет располагаться дальше от точки установки, чем при использовании классического варианта.
Корпус изделия делается из листовой стали. Он имеет круглое сечение, технология изготовления не предусматривает использования гидравлического пресса для сгибания листовых заготовок. Используется сталь небольшой толщины, несущая способность рассчитывается только для удержания световых приборов при сильном ветре.
Использование опор этой разновидности позволяет сэкономить на строительстве инженерной сети освещения без потери качества:
- Низкая стоимость опоры в сравнении с парковыми или гранеными дает возможность сократить затраты на покупку материалов.
- Подземная прокладка проводов и коммутация в ревизионном отверстии позволяет отказаться от использования гидроподъемников.
Эксплуатация сети также получается дешевой благодаря надежной защите корпуса от коррозии. Срок службы опор достигает 25 лет и более.
Для оформления заказа на производство осветительных опор этой модели обратитесь к менеджерам отдела продаж.

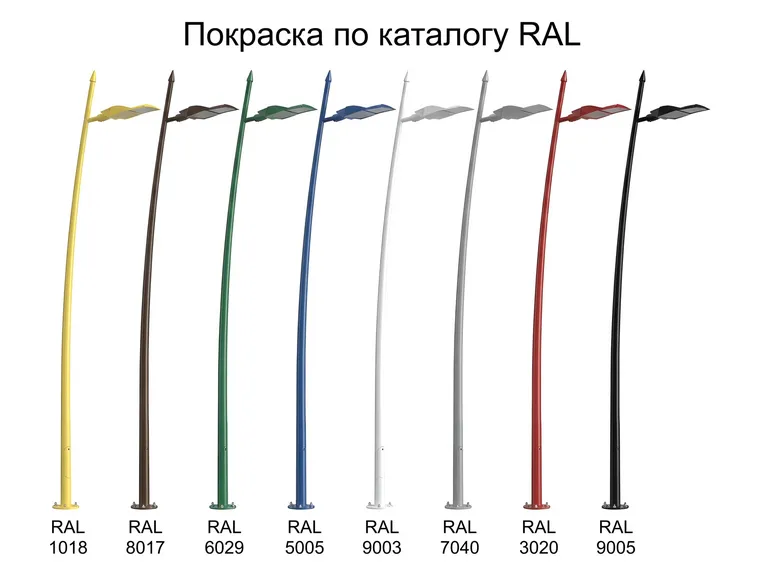

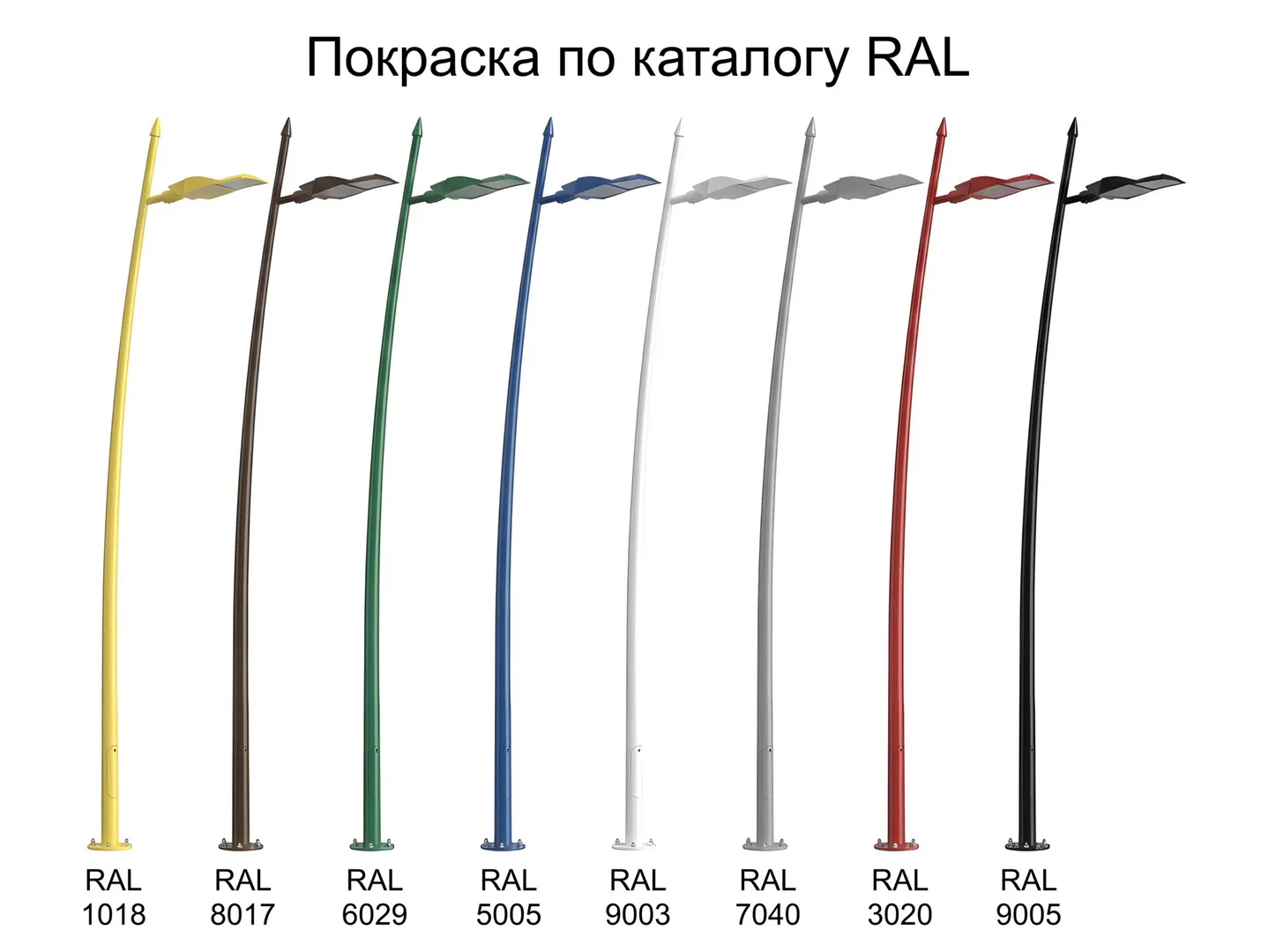

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФК-3,2 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой прокат |
| Размер фланца: | 248 мм |
| Нижний диаметр: | 113 мм |
| Верхний диаметр: | 65 мм |
| Вес: | 37,4 кг |
| Высота: | 3,2 м |
Таблица кодов заказа
| Название | Наименование опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФК-3,2 | НФК-3,2-02-цл-(К(48)-1,5-25) | 37,4 | ЗФ-16/4/К140-1,2-б | 3200 | 1840 | 1360 | 100 | 113 | 65 | 48 | М20 | 248 | 198 | 1500 | 25 |
m – масса не более, кг;
Н – высота опоры, мм;
h1, h2, h3 – высота «колена» трубы, мм;
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
F – габаритный размер фланца, мм
G – межосевое расстояние/ диаметр расположения крепежных деталей, мм
V1 – вылет опоры, мм
у – угол наклона посадочного места светильника, к горизонту, град
как выбрать опору?

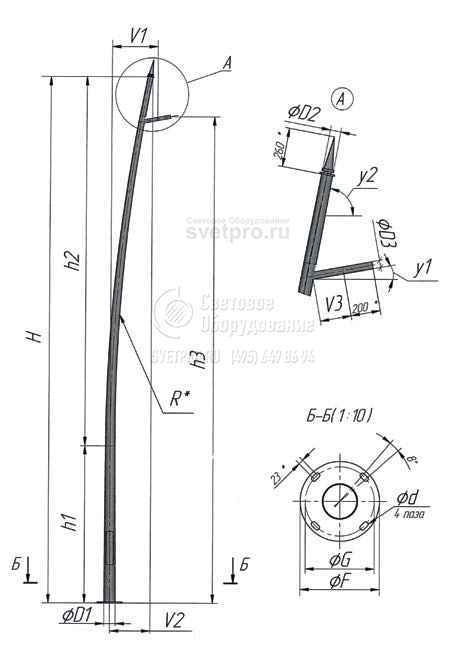

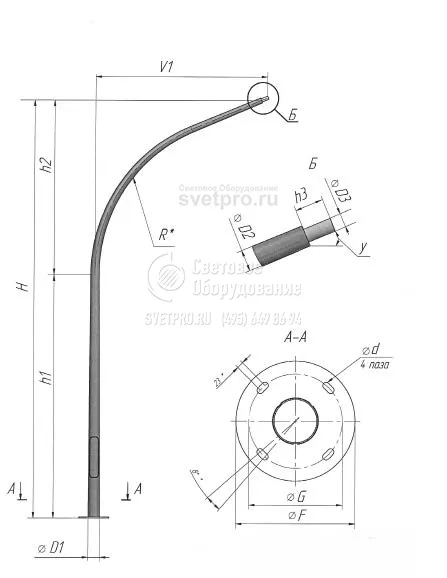

ГАБАРИТНЫЕ РАЗМЕРЫ

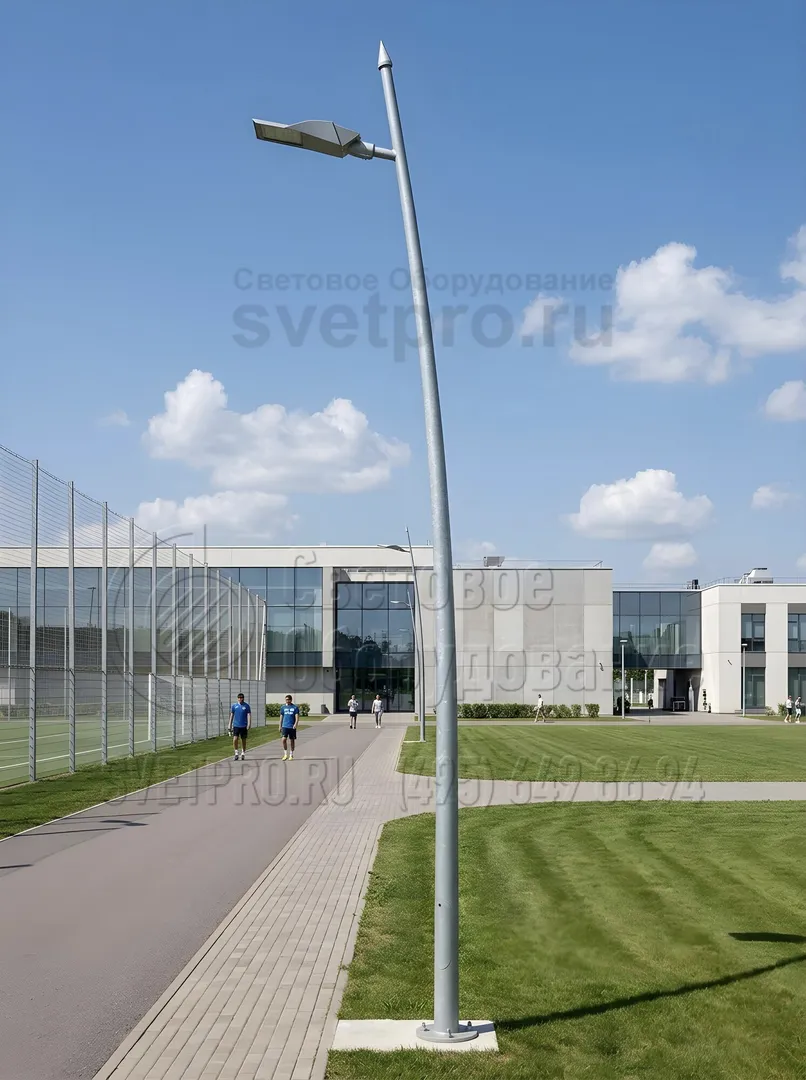

Фотогалерея
