НФК-4,2 Опора несиловая фланцевая круглоконическая гнутая
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | НФК-4,2 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 248 мм |
Нижний диаметр: | 135 мм |
Верхний диаметр: | 75 мм |
Вес: | 53,7 кг |
Высота: | 4,3 м |
как выбрать опору?

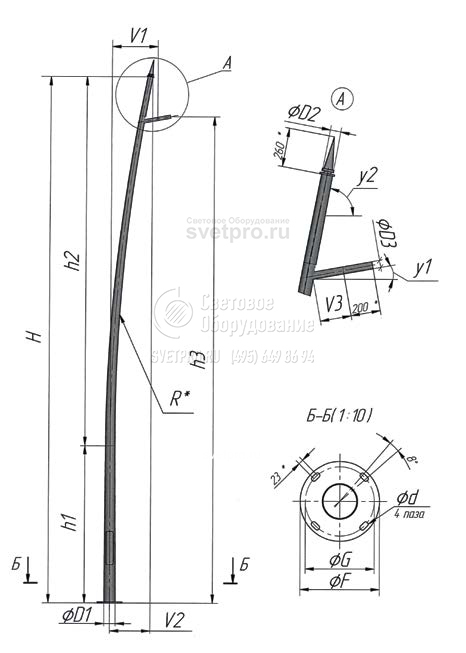

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Наименование опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | y |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФК-4,2 | НФК-4,2-02-цл-(К(48/60)-1,6-25) | 53,7 | ЗФ-16/4/К140-1,2-б | 4300 | 2480 | 1720 | 100 | 135 | 75 | 48/60 | М20 | 248 | 198 | 1600 | 25 |
m – масса не более, кг;
Н – высота опоры, мм;
h1, h2, h3 – высота «колена» трубы, мм;
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
F – габаритный размер фланца, мм
G – межосевое расстояние/ диаметр расположения крепежных деталей, мм
V1 – вылет опоры, мм
у – угол наклона посадочного места светильника, к горизонту, град
ОПИСАНИЕ

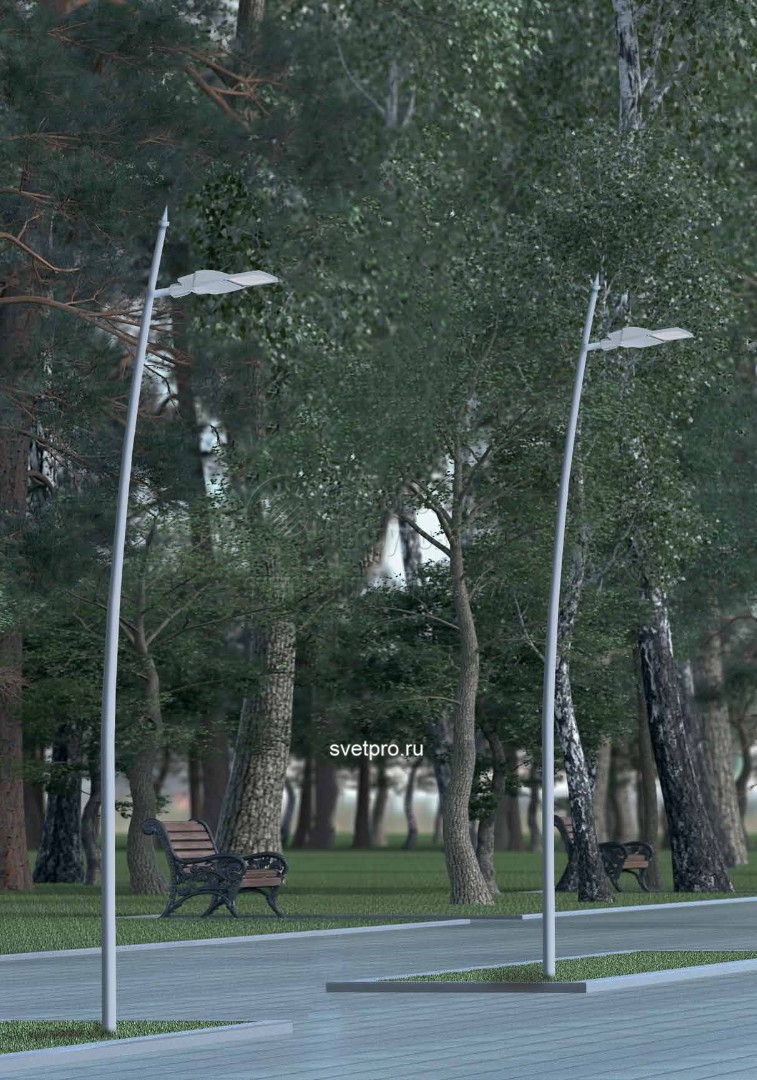

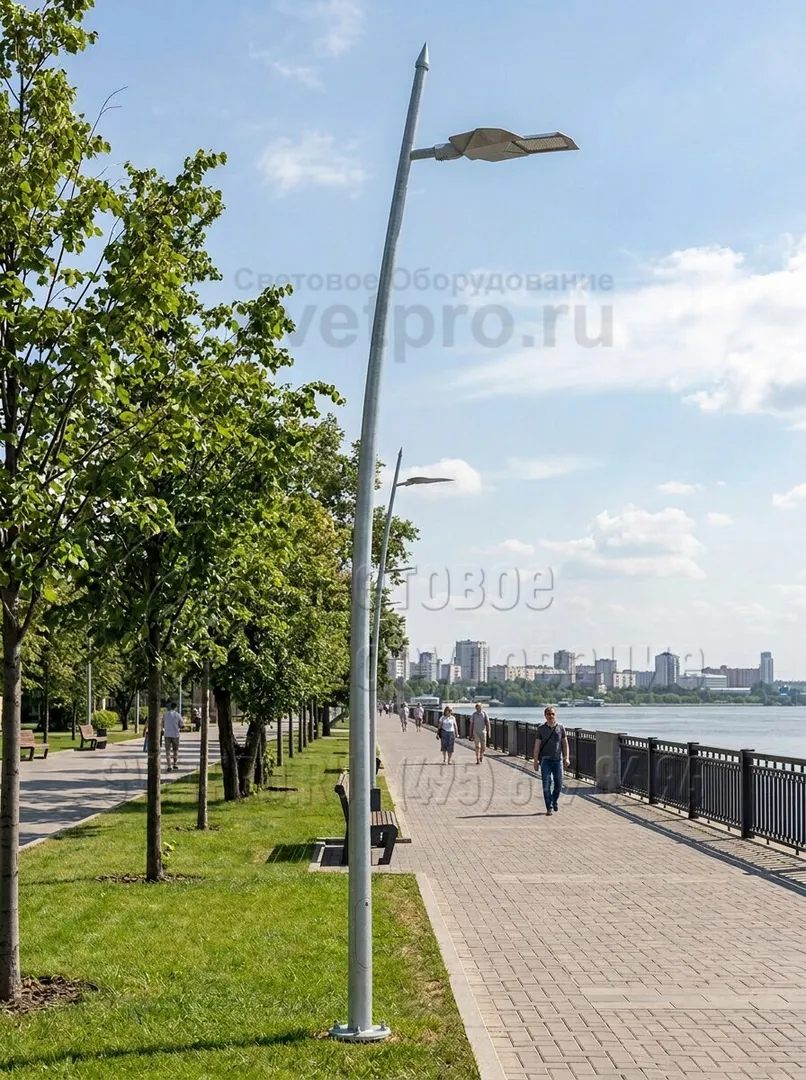

Опора наружного освещения типа НФК-4,2 используется для локального освещения небольших площадок. Внешне она полностью напоминает классическую утилитарную круглоконическую опору. Главным отличием является изгиб ствола, благодаря которому изделие приобретает более красивый внешний вид и позволяет удобно разместить световой прибор прямо над освещаемой площадкой или тротуаром.
Корпус изделия имеет коническую форму. Верхняя часть у нее меньше по диаметру, чем нижняя. Вверху не предусмотрено посадочного отверстия под кронштейн, так как светильник ставится либо на дополнительную консоль, которая является частью корпуса, либо на срез оголовка. Тип монтажа зависит от разновидности гнутой опоры.
Конусовидная форма опоры увеличивает ее стабильность при сильном ветре. Так как вес нижней части превышает вес верхней, центр тяжести изделия находится близко к земле. И конструкция может выдержать сильный ветер. В ГОСТ, регламентирующем производство опор, указана классификация районов по типу ветровой нагрузки. При необходимости в проектную документацию могут быть внесены изменения для адаптации опоры под особые климатические условия в месте эксплуатации.
Оформить заявку на производство опор с гнутым стволом можно в нашей производственной компании. Срок изготовления опор — до 8 недель и зависит от загруженности завода.

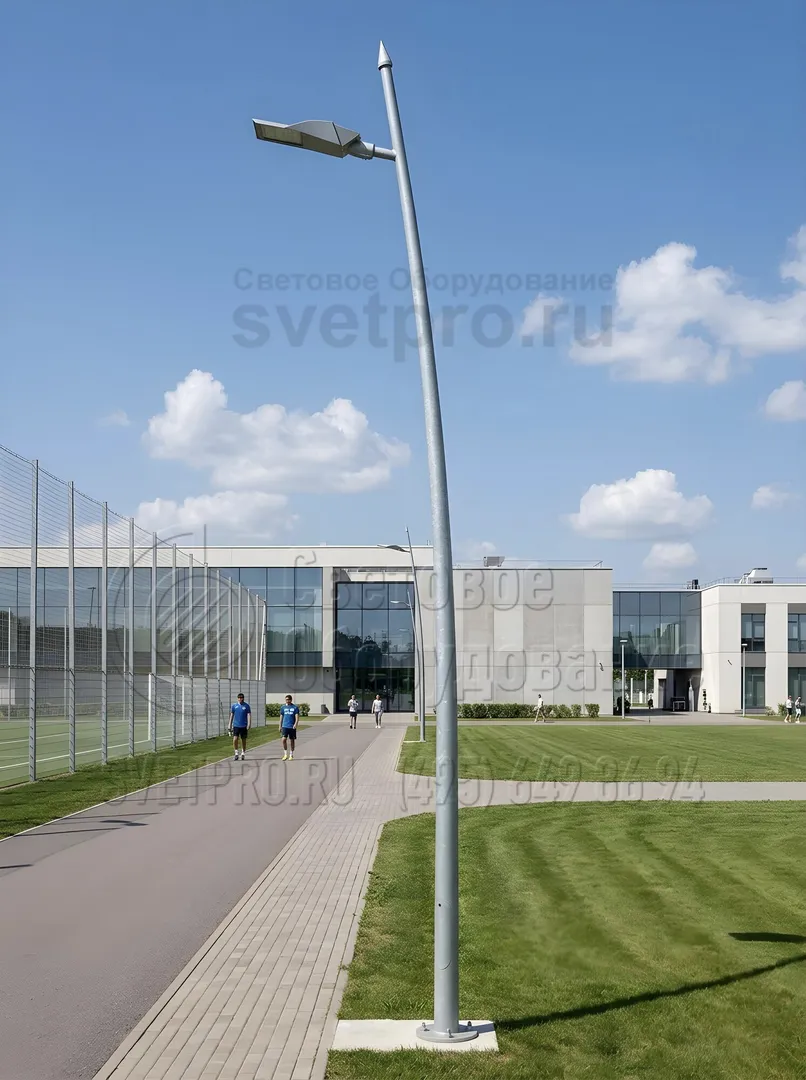

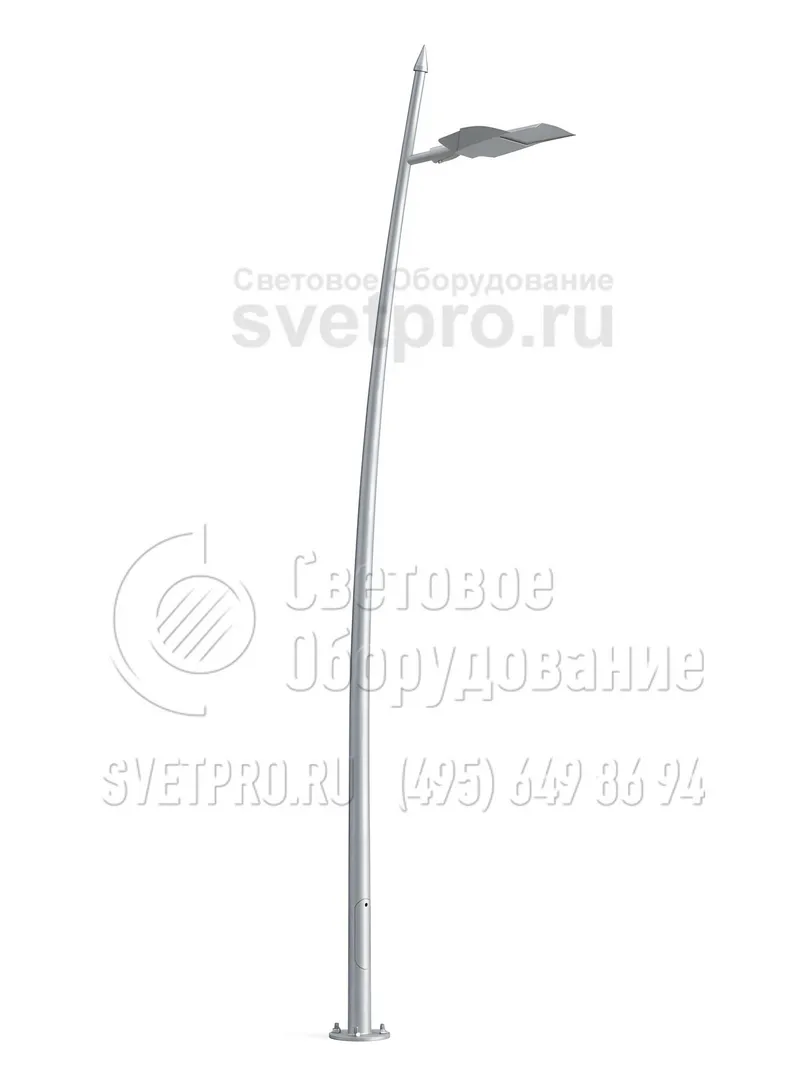

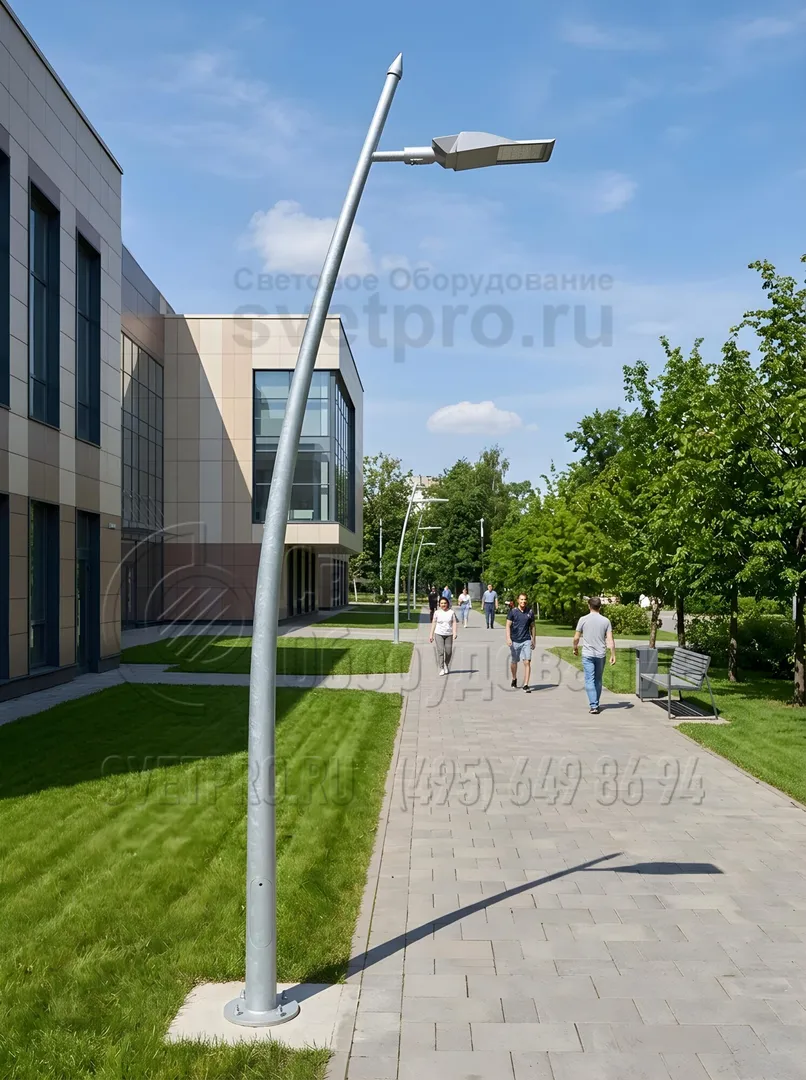

Фотогалерея
