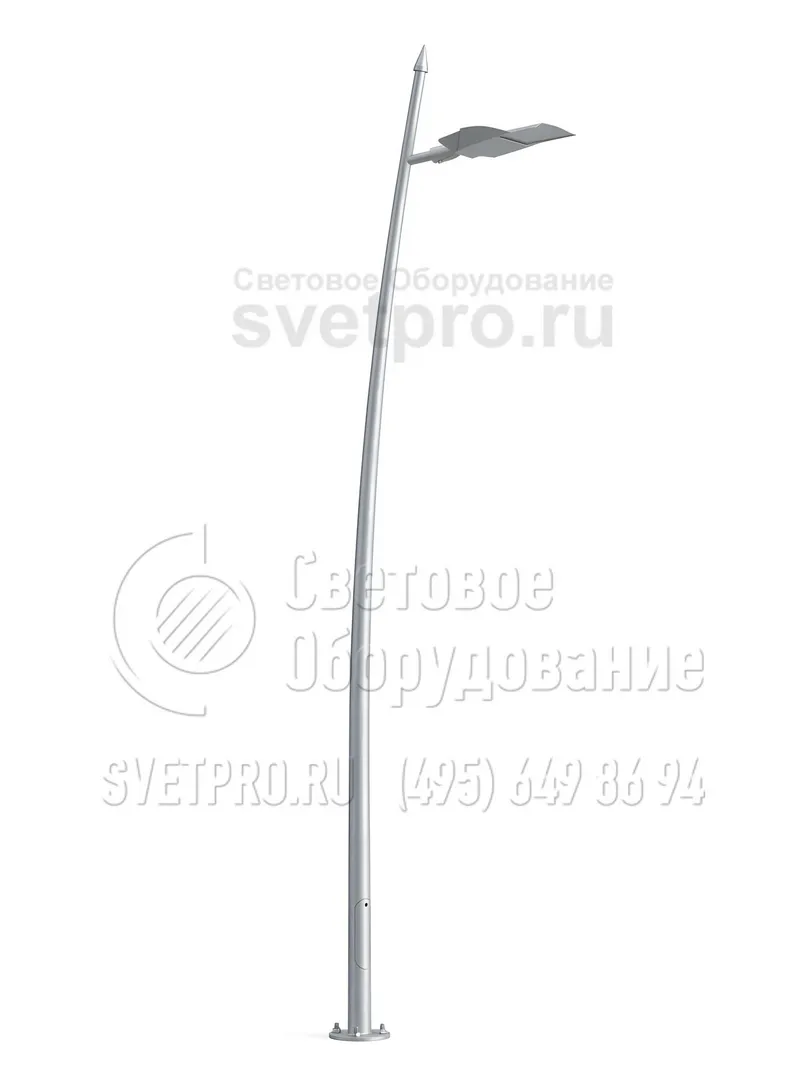

НФК-6,8 Опора несиловая фланцевая круглоконическая гнутая
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФК-6,8 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой прокат |
| Размер фланца: | 415 мм |
| Нижний диаметр: | 171 мм |
| Верхний диаметр: | 75 мм |
| Вес: | 108 кг |
| Высота: | 6,8 м |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

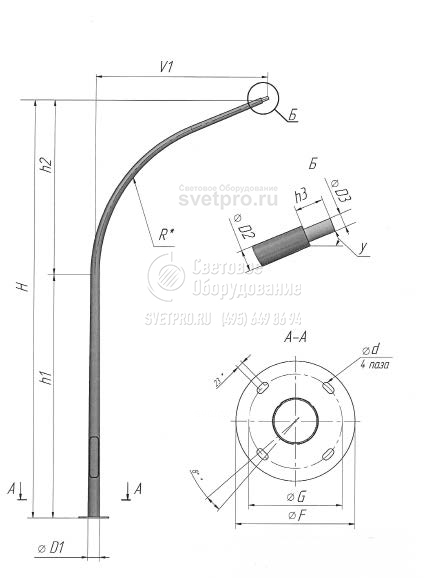

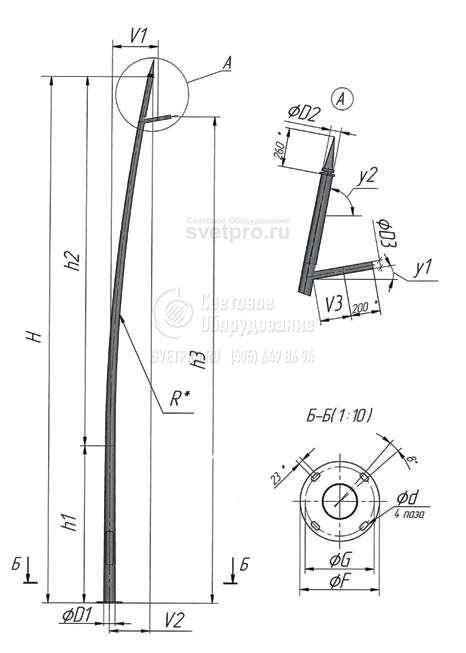

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Наименование опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФК-6,8 | НФК-6,8-02-цл-(К(48/60)-2,2-25) | 108 | ЗФ-20/4/К230-2,0-б | 6800 | 4590 | 2210 | 100 | 171 | 75 | 48/60 | М20 | 415 | 326 | 2100 | 25 |
m – масса не более, кг;
Н – высота опоры, мм;
h1, h2, h3 – высота «колена» трубы, мм;
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
F – габаритный размер фланца, мм
G – межосевое расстояние/ диаметр расположения крепежных деталей, мм
V1 – вылет опоры, мм
у – угол наклона посадочного места светильника, к горизонту, град
ОПИСАНИЕ
Опора типа НФК-6,8 – это инженерная конструкция для строительства осветительных сетей. Высота корпуса составляет 6,8 метра, поэтому свет от установленного консольного светильника распространяется по территории на достаточно большую площадь. Наклон корпуса и использование выносной консоли позволяет увеличить расстояние от центра светового пятна до центральной вертикальной оси опоры без использования дополнительных кронштейнов.
Монтаж осветительной опоры производится на фланец. Для крепления в нижней части приваривается квадратная стальная деталь. За нее наземная часть изделия прикручивается к закладному элементу. Он предварительно бетонируется в пробуренном котловане.
Использование закладного элемента упрощает процедуру ориентирования опоры относительно вертикали. Нет необходимости придавать нужное положение изогнутому корпусу. Инженеры ровно размещают закладной элемент в котловане и бетонируют его. После прикручивания опоры она сама займет нужное положение.
Применение фланцевой технологии монтажа упрощает процесс замены корпуса при его повреждении. Поэтому если опора будет испорчена в результате ДТП или по другим причинам, достаточно заменить наземную часть и не заливать заново фундамент.
Купить опоры наружного освещения с гнутым круглоконическим стволом можно в нашей компании.

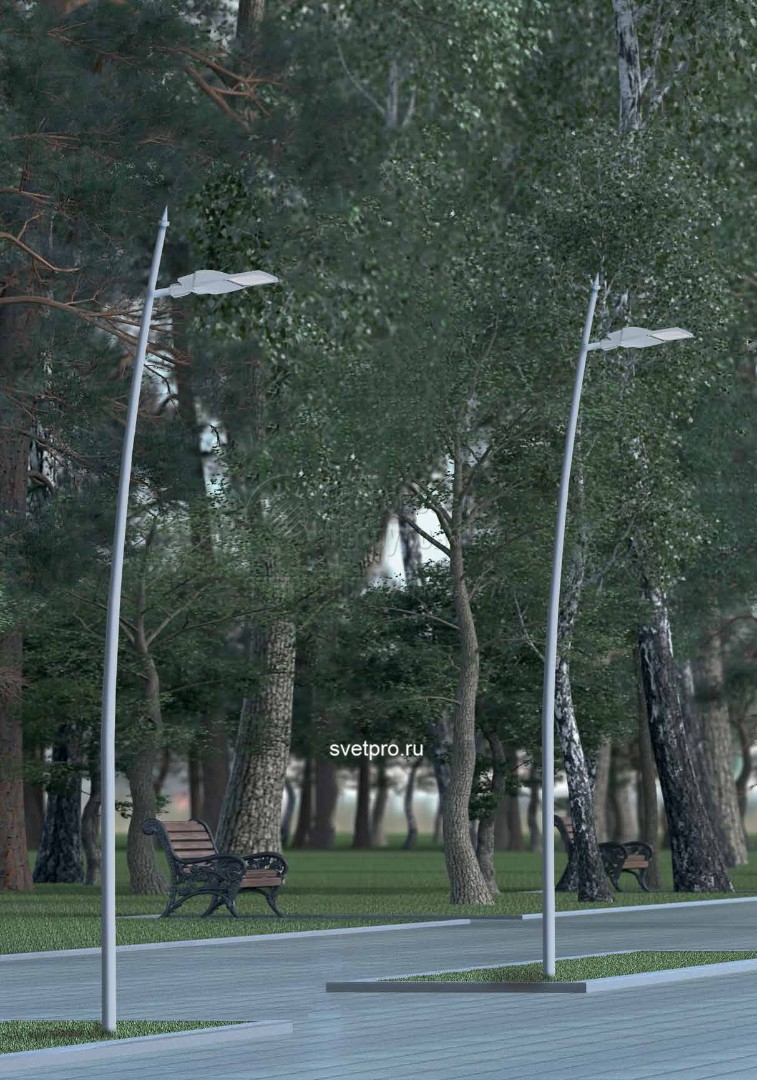

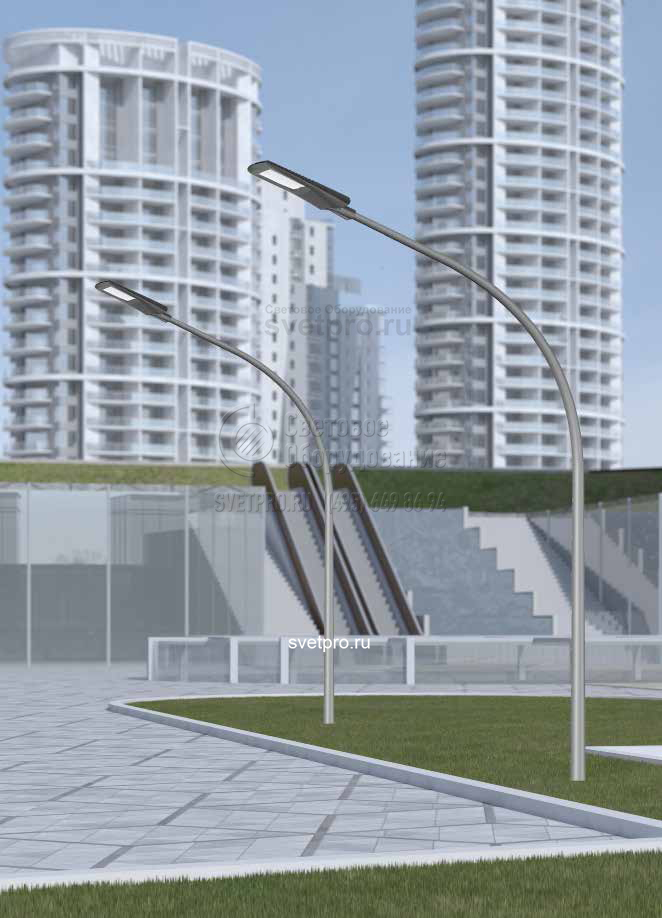

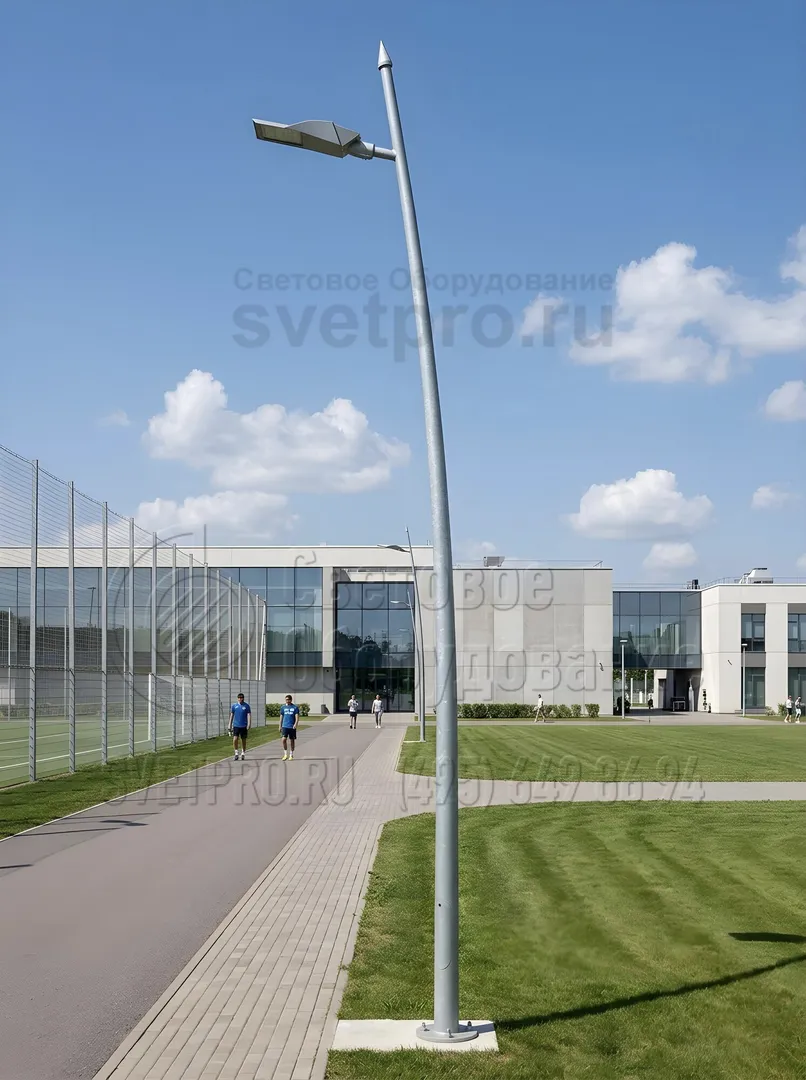

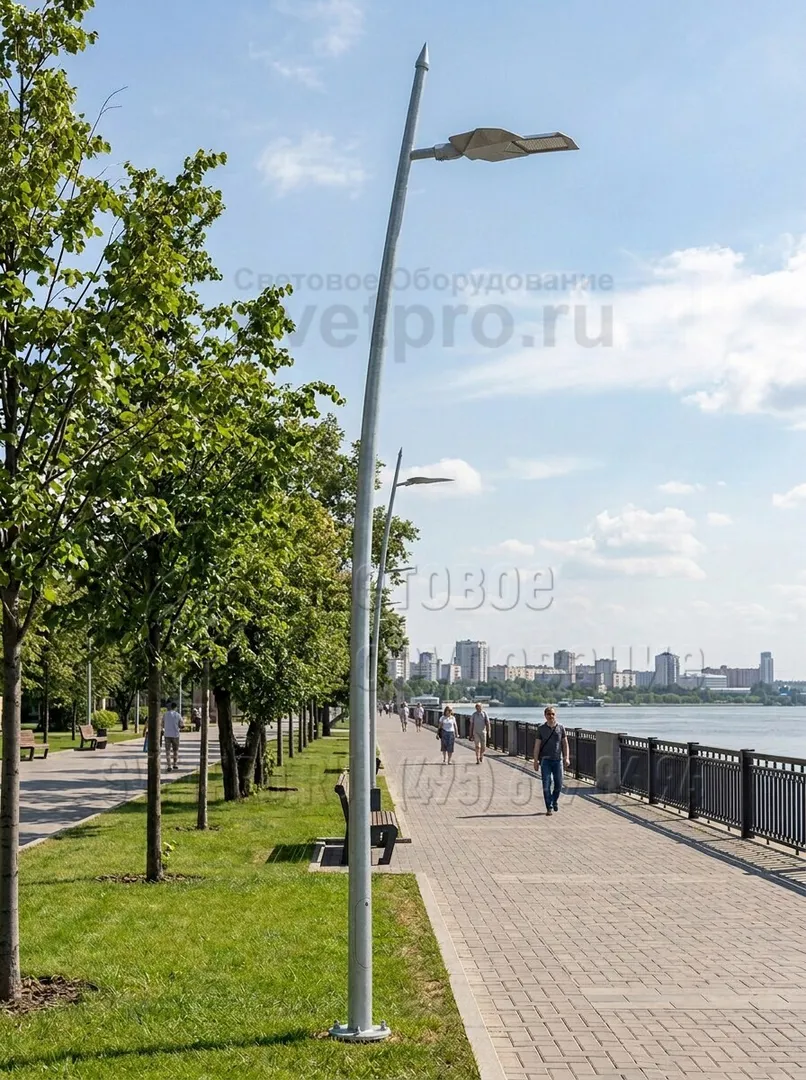

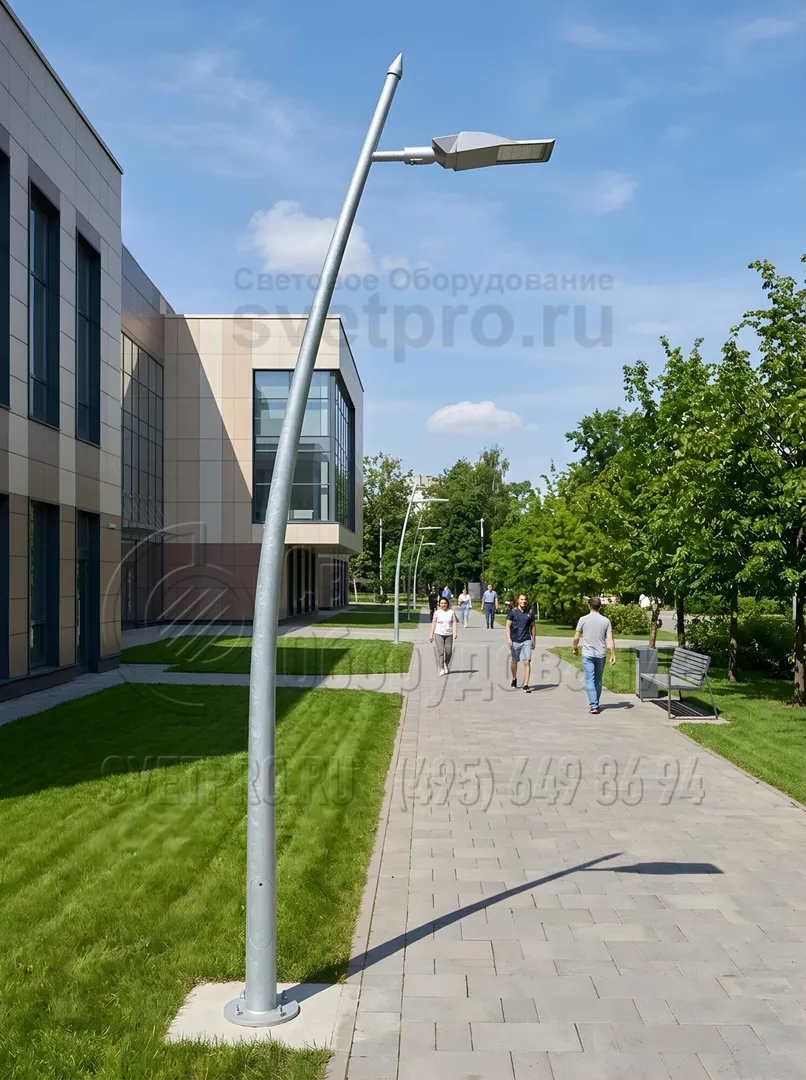

Фотогалерея
-
