Платан-1 Опора декоративная высота 5,2 метра
Область применения: |
|
Назначение: |
|

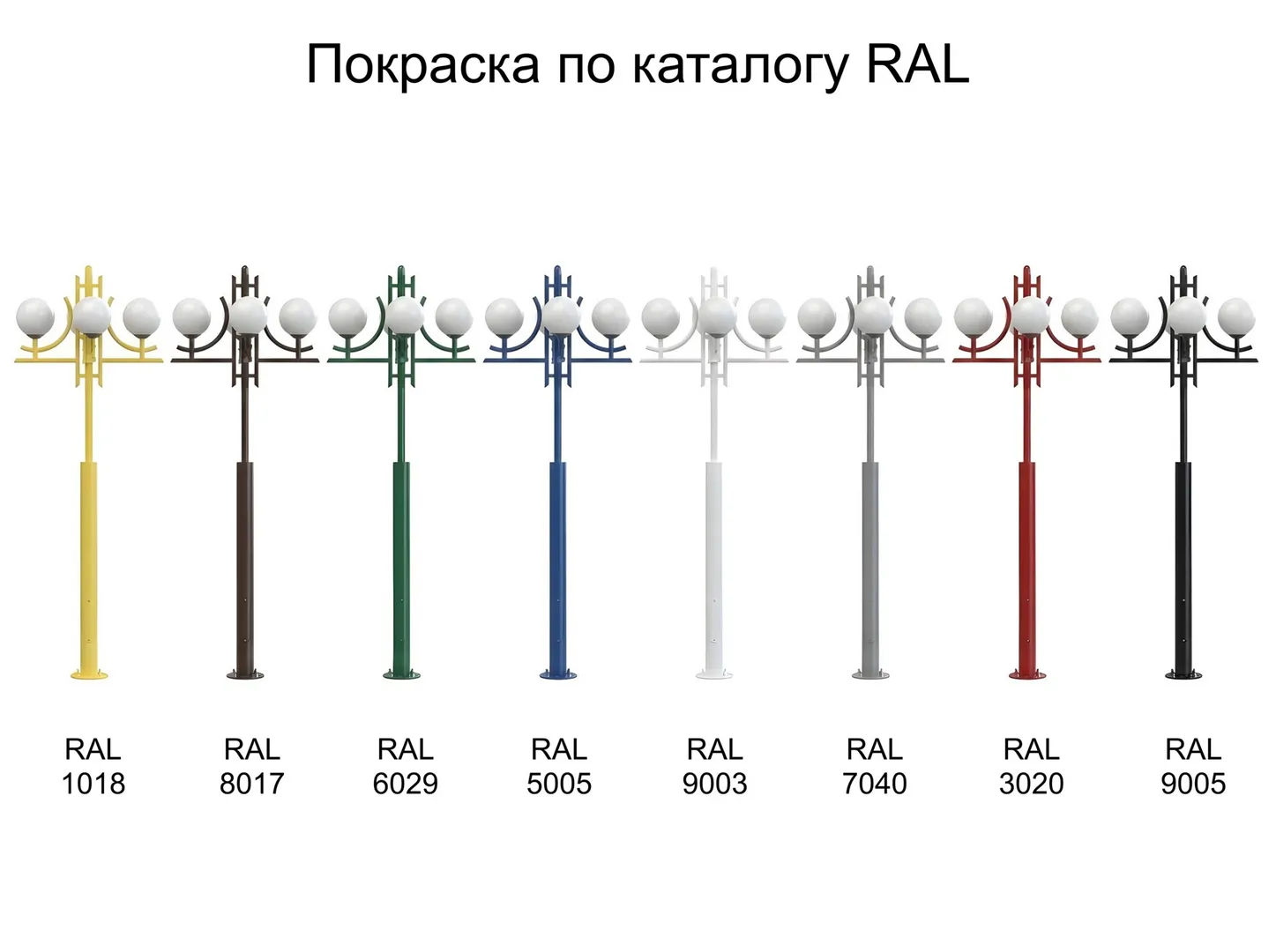

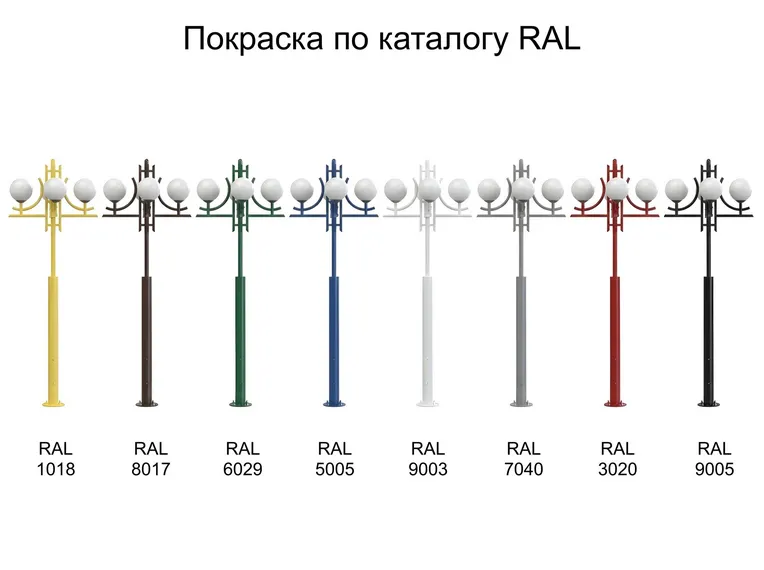

Покрытие (фильтр): | Порошковая покраска |
Покрытие: | Горячее цинкование |
Артикул производителя: | Платан-1 |
Количество световых приборов: | 1-4 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Металлопрокат |
Вес: | 168 кг |
Высота: | 5,2 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Низ |
как выбрать опору?

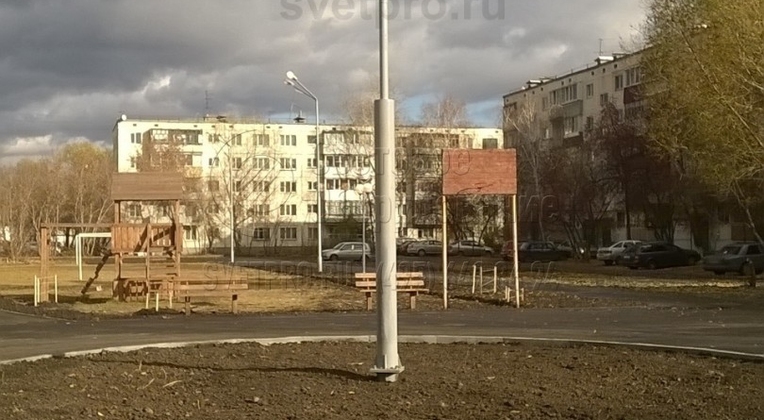

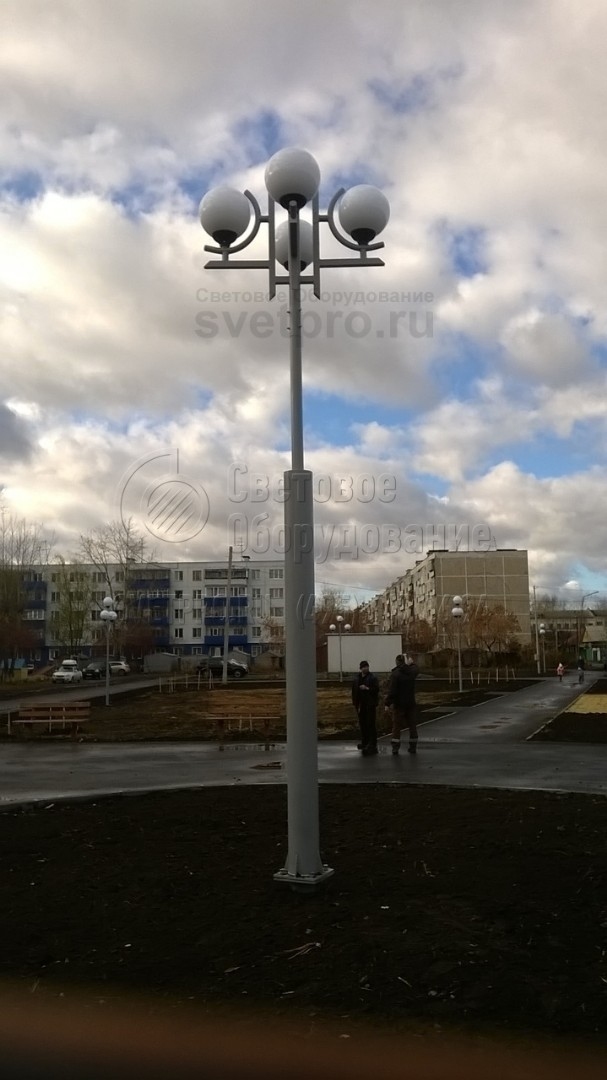

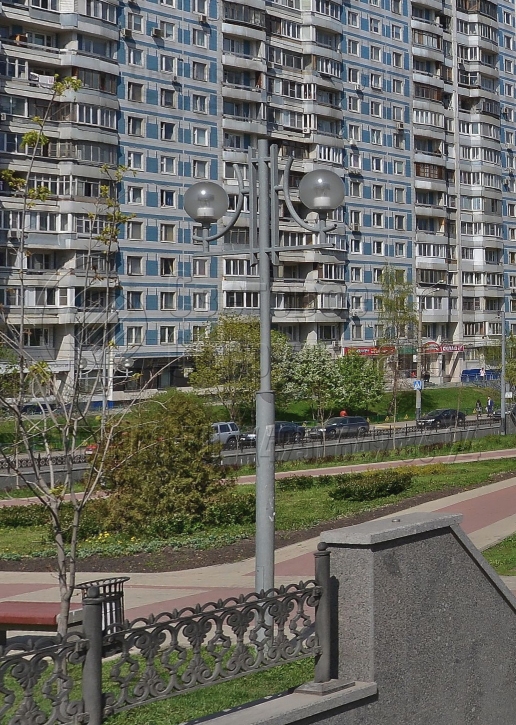

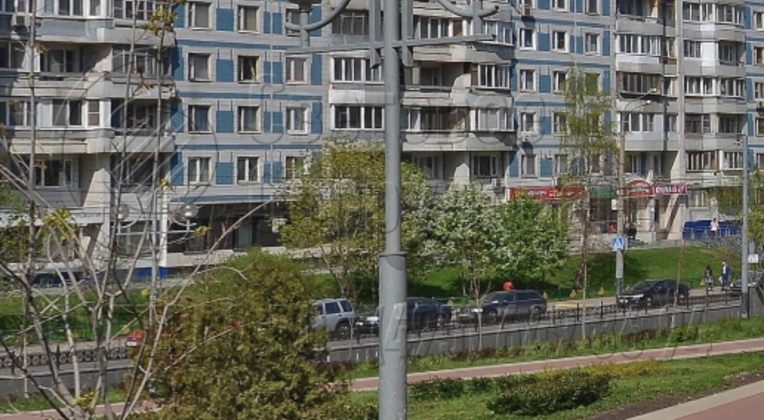

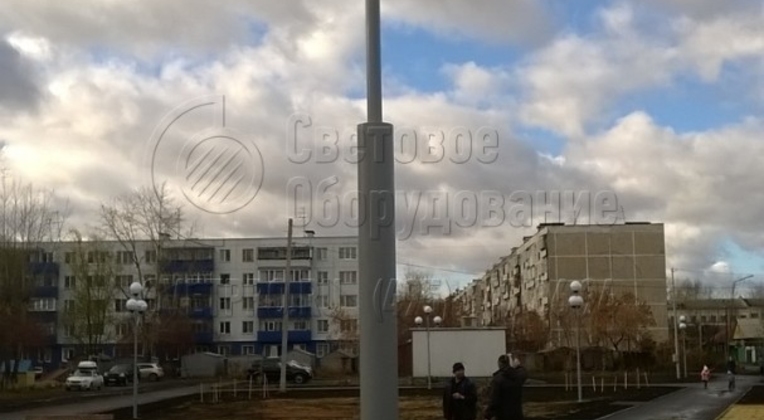

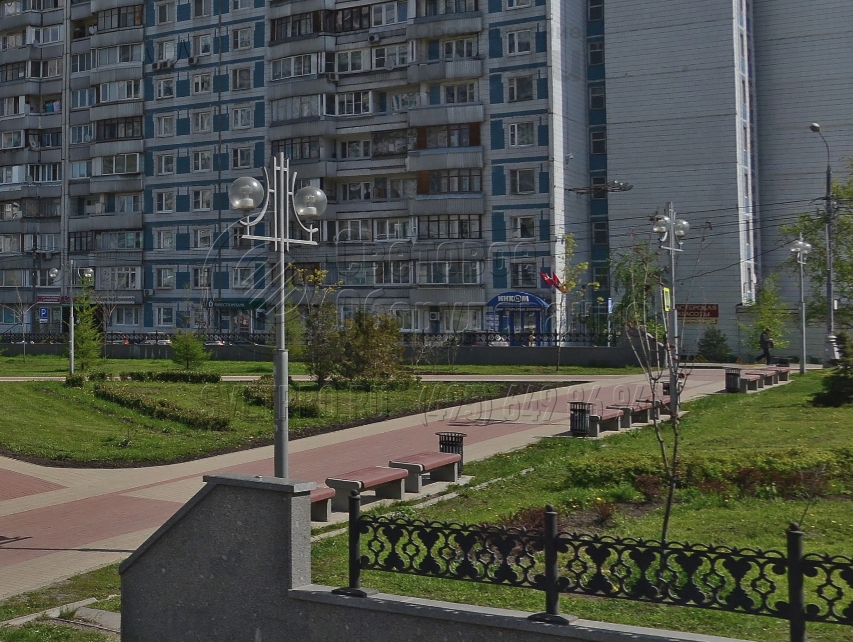

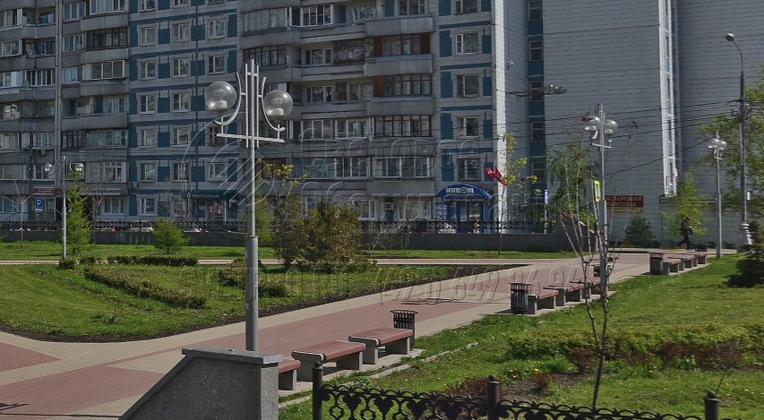

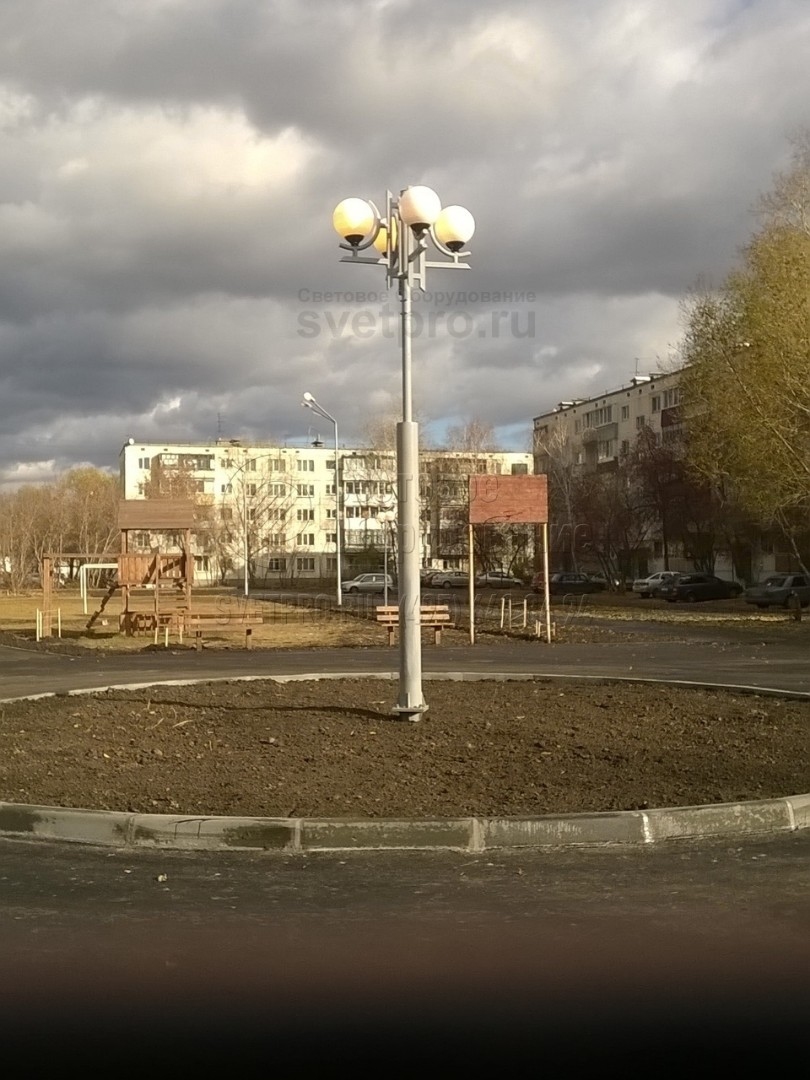

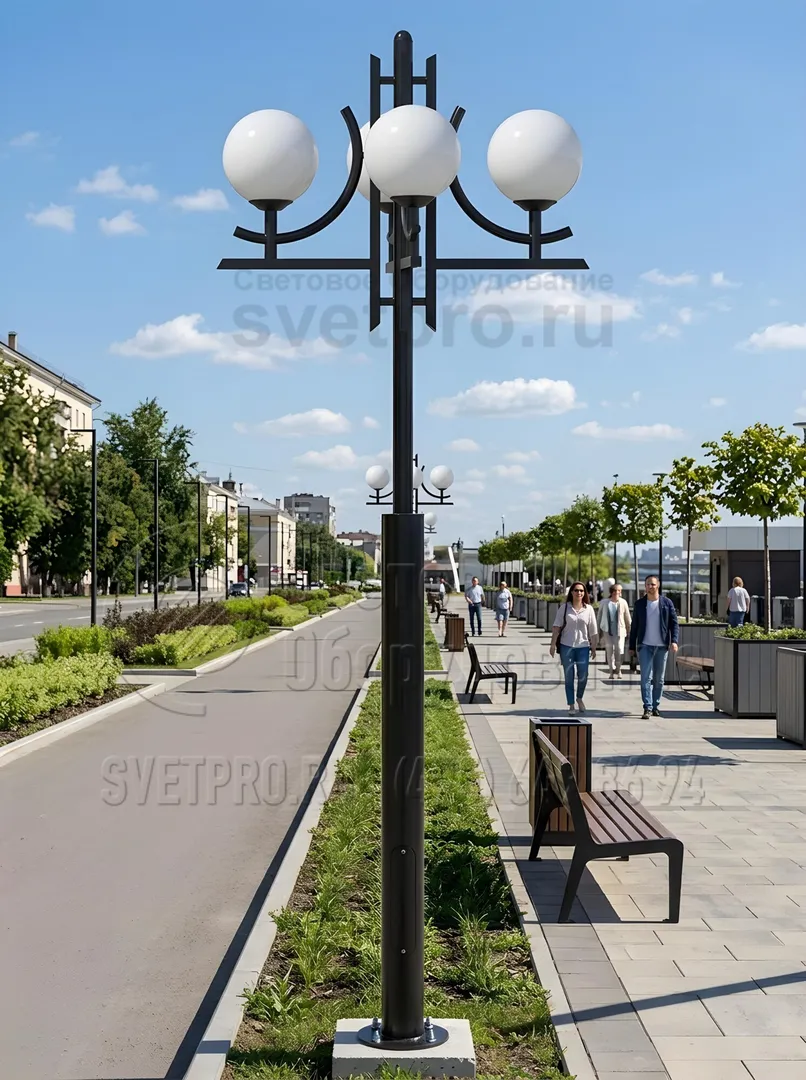

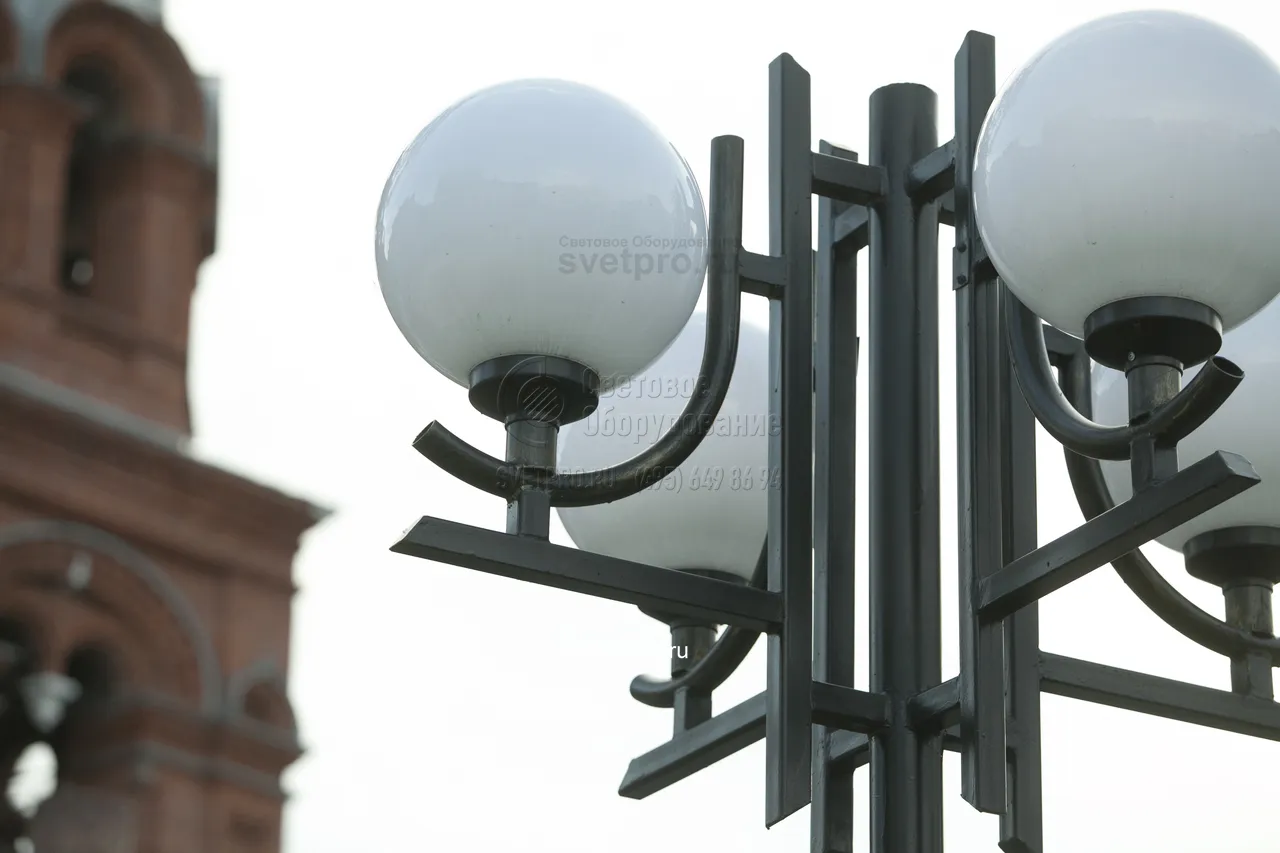

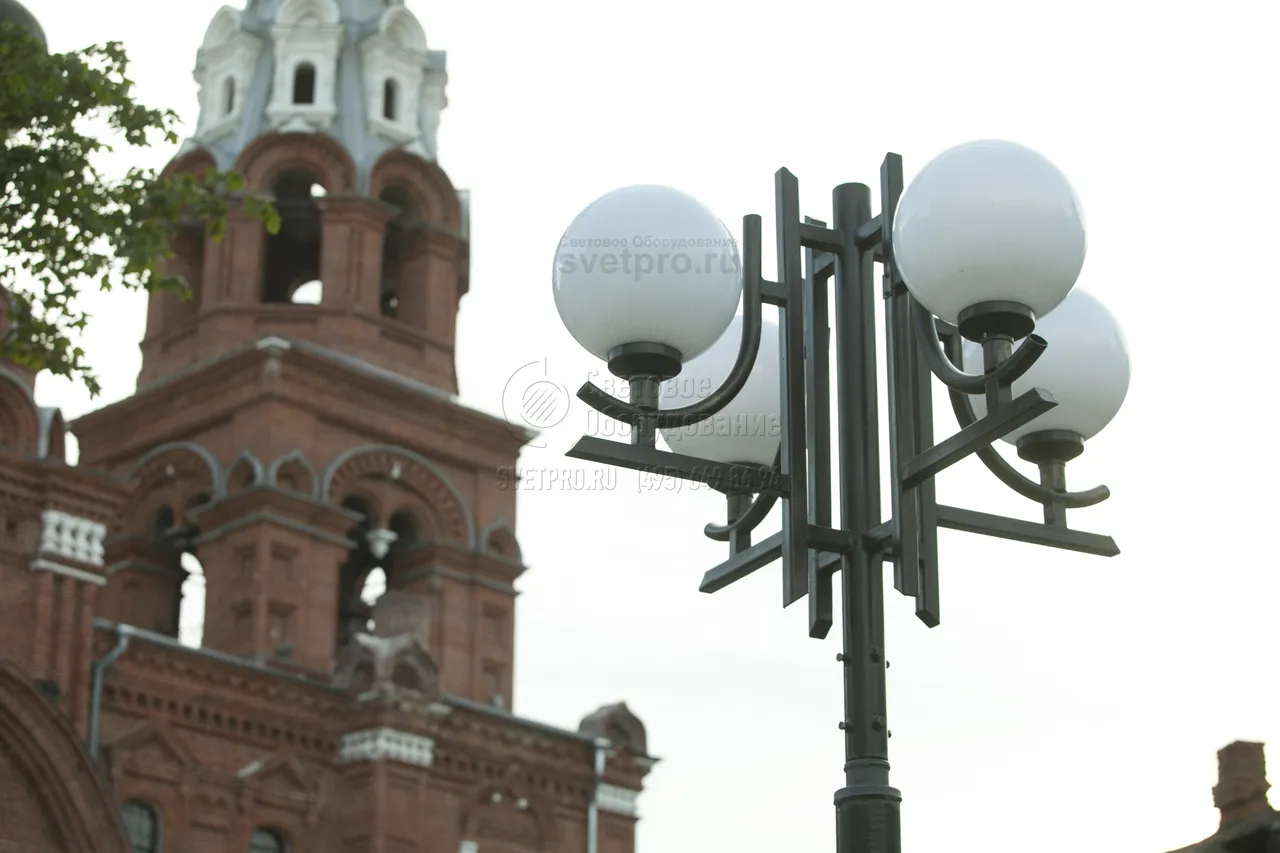

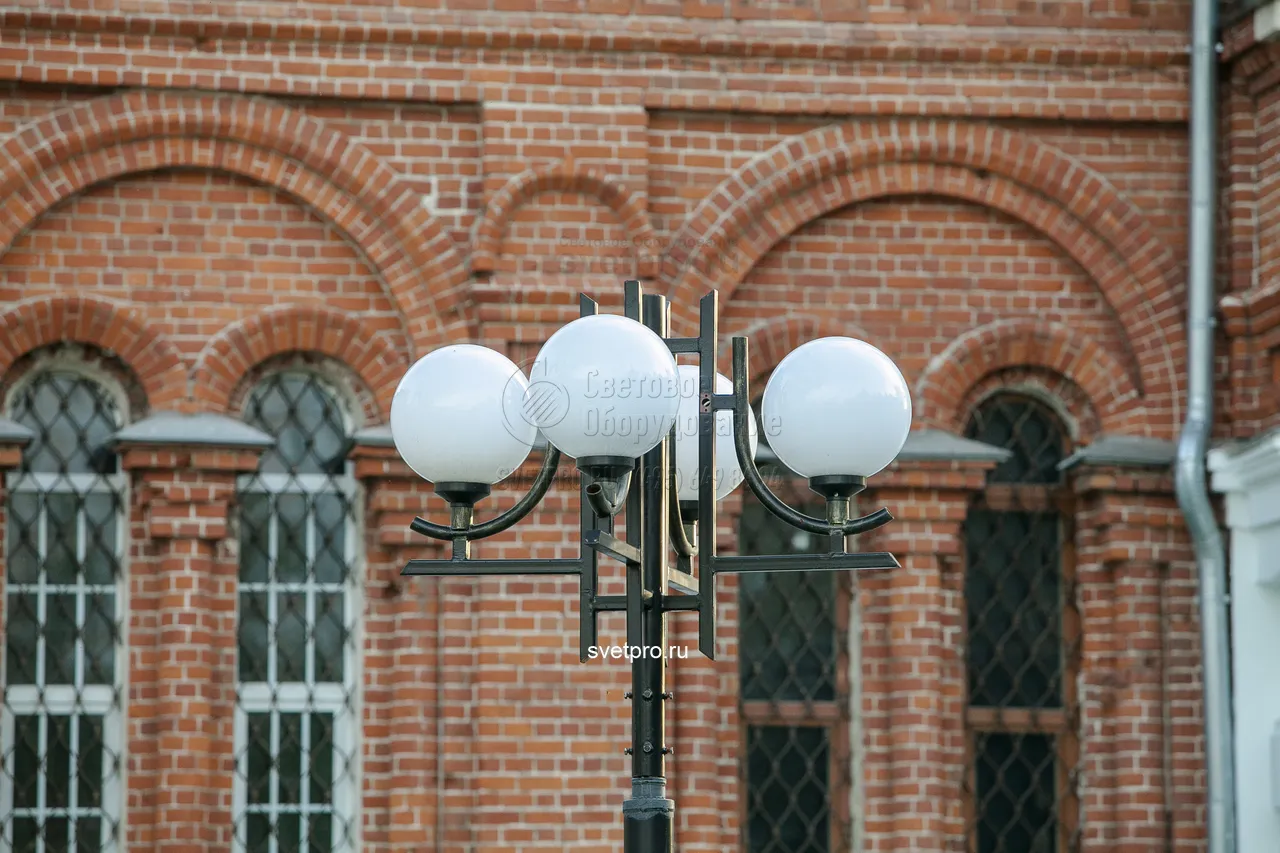

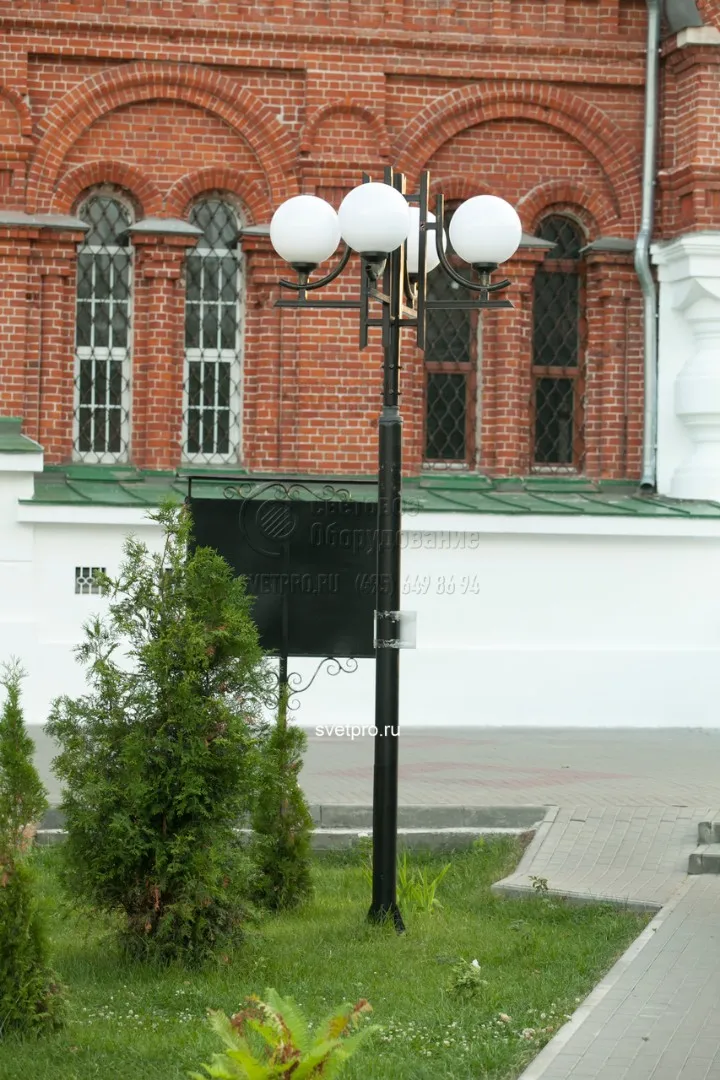

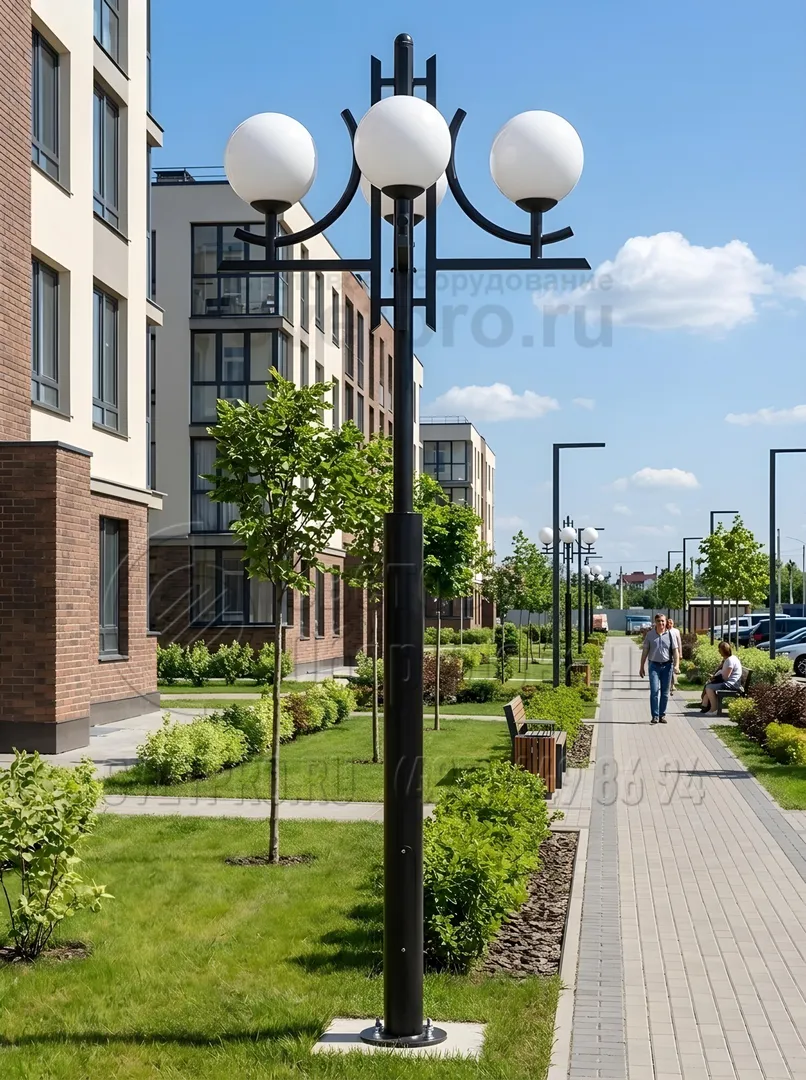

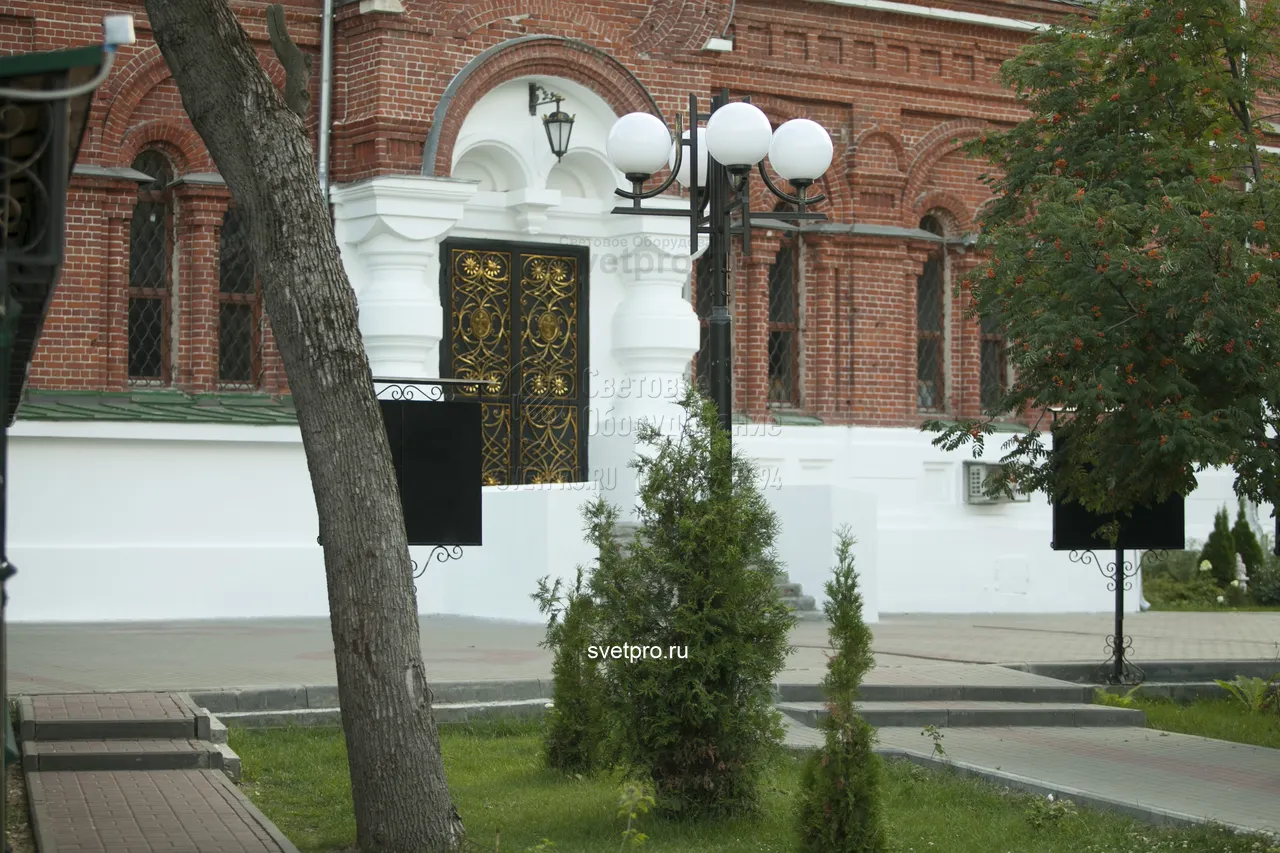

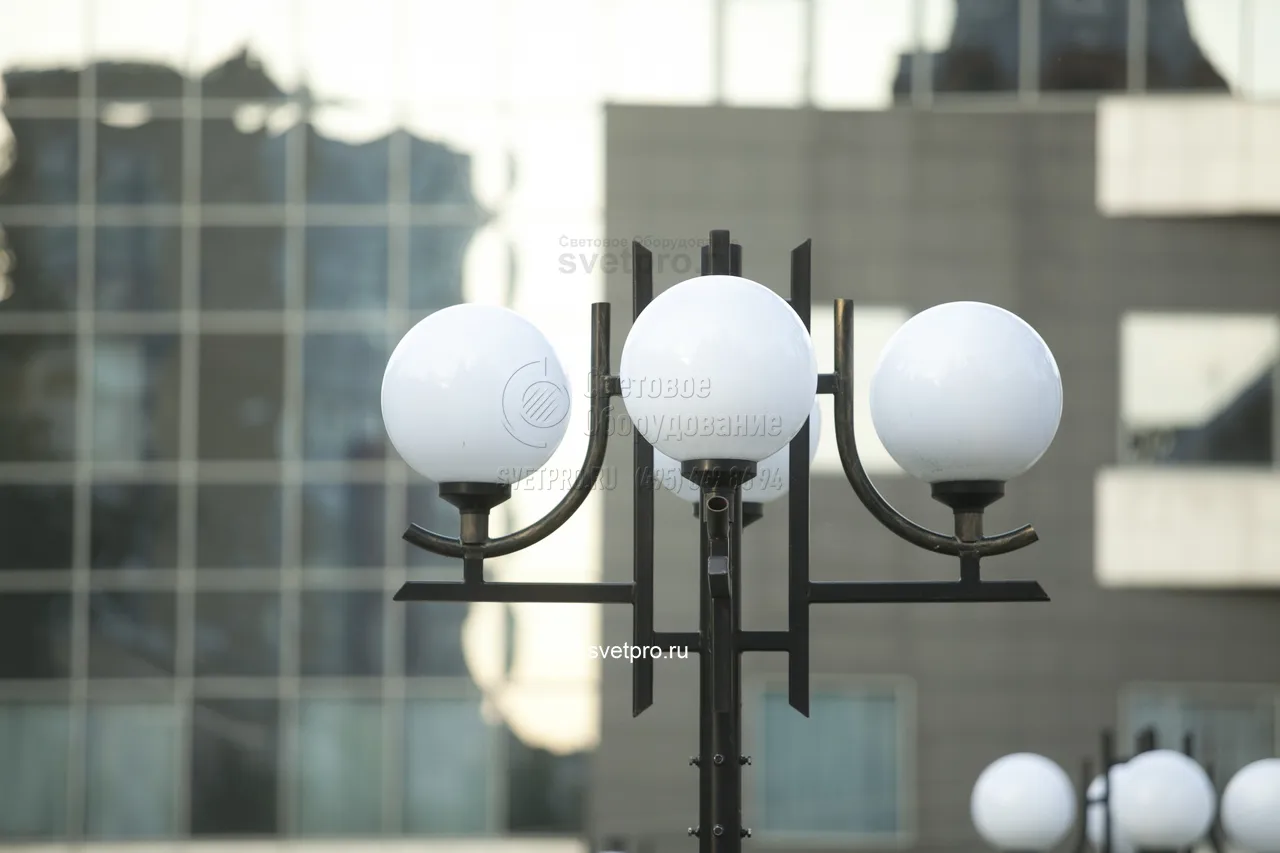

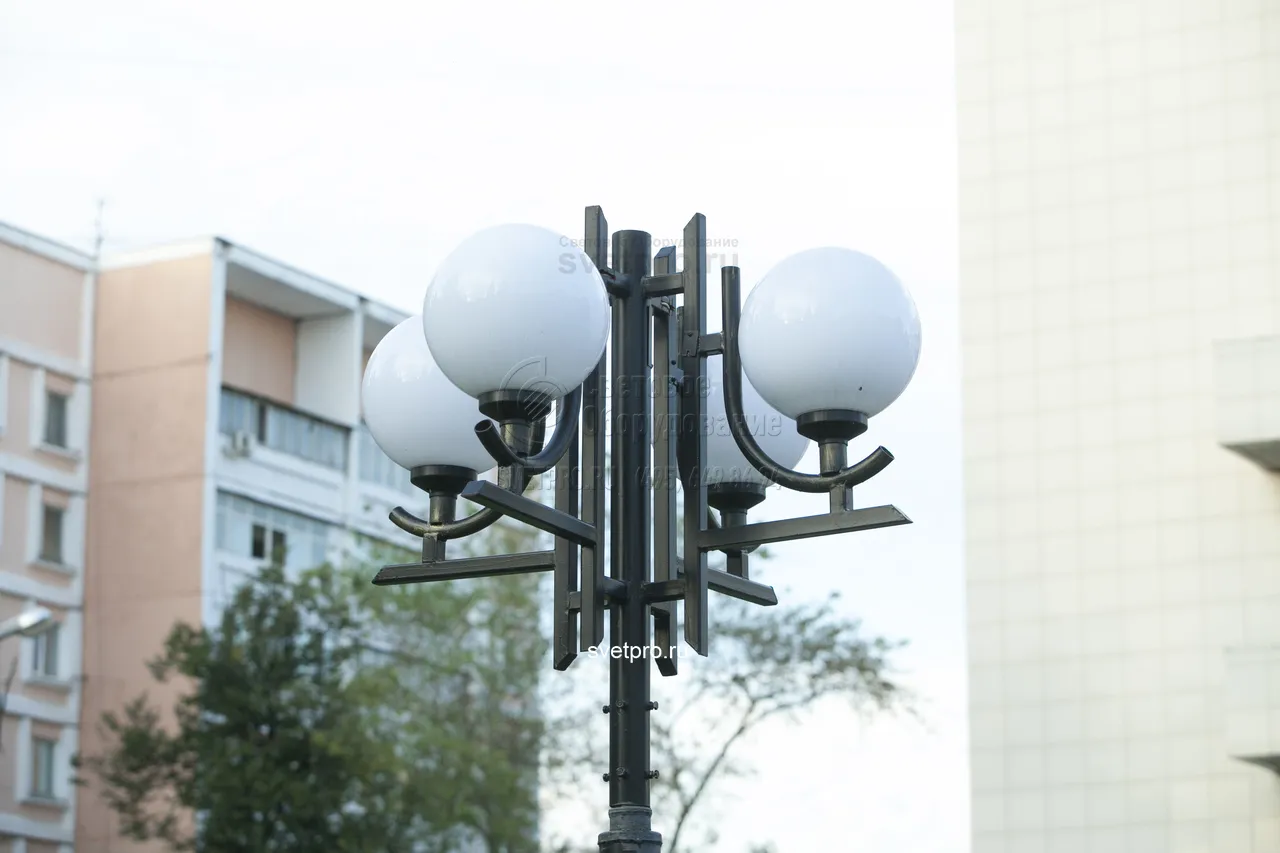

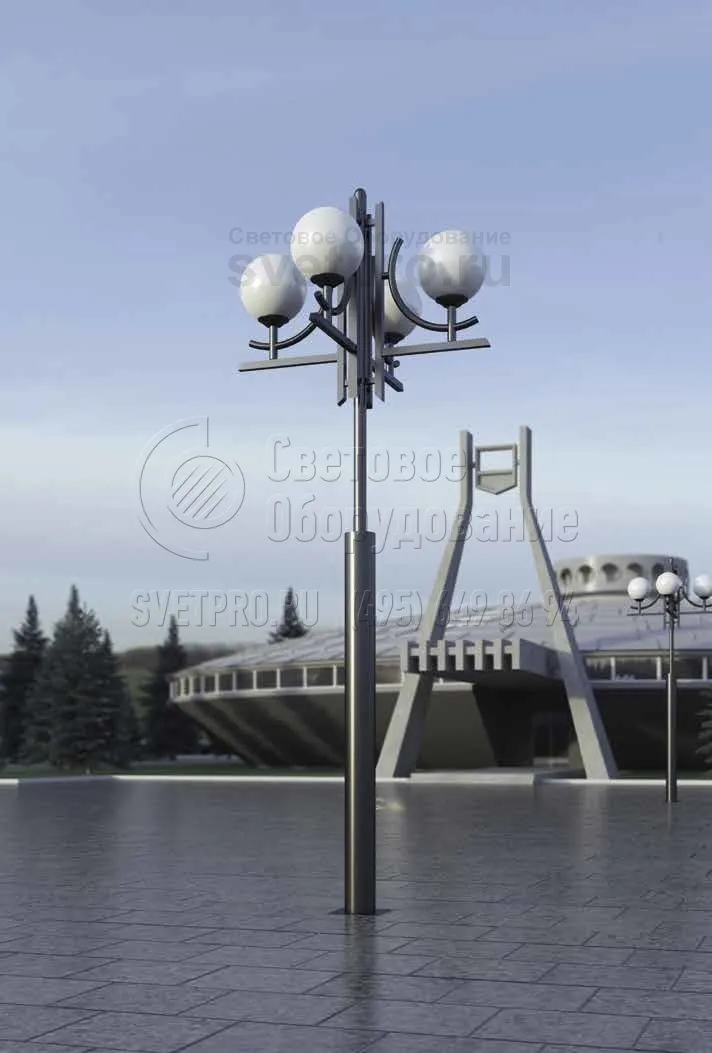

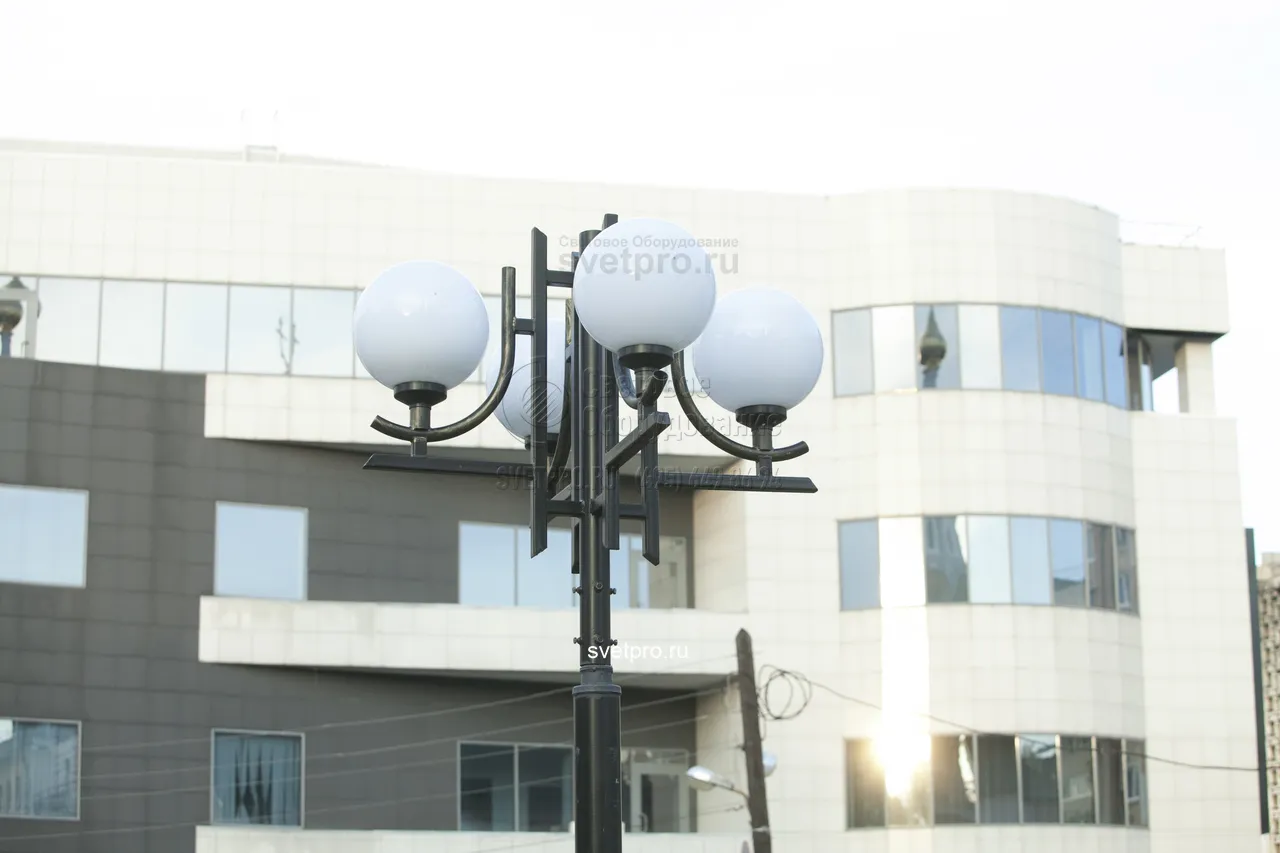

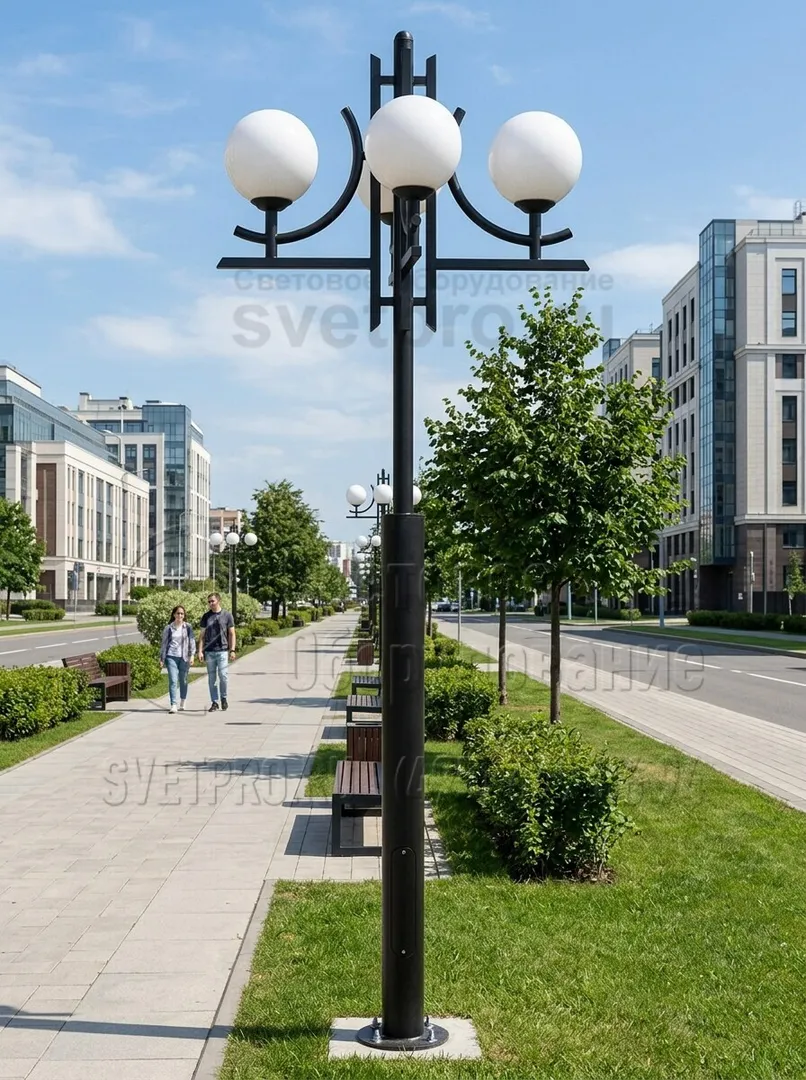

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Количество осветительных приборов | H, мм |
---|---|---|---|---|
ОД-1-5,0-63 «Платан-1» | ЗФ-20/4/Д270-1,5-б | 168,0 | 1 | 5200 |
H – высота опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
ОПИСАНИЕ
Опорная конструкция Платан-1 применяется для организации декоративной подсветки парковых зон, скверов, набережных, городских бульваров и площадей. Форма изделия напоминает одноименные деревья с высоким стволом и густой кроной.
Конструкция столба собирается из стальных труб, имеющих разный диаметр. Подбор качественного сырья обеспечивает конструкции высокую устойчивость к нагрузкам. Изделие предполагает установку одного торшерного фонаря на верхнюю декоративную консоль. Поверхность металла обрабатывается горячим цинкованием, что позволяет предотвратить развитие ржавчины, защитить конструкцию от негативного воздействия внешних факторов среды, а также продлить срок службы опоры до 30 лет.
Платан-1 монтируется на бетонное основание с заранее размещенным внутри закладным элементом. Столб крепится к фланцу закладной детали с помощью анкерных болтов. Прокладка проводов для питания светотехники осуществляется внутри опоры.
