ОГККЗН Опоры граненые конические складные

Главная > Бренды > Опоры: AMIRA > ОГККЗН Опоры граненые конические складные
Область применения:

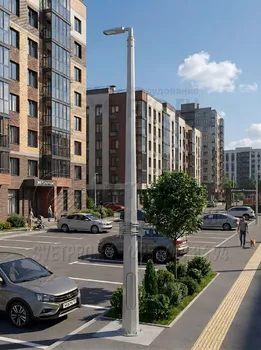

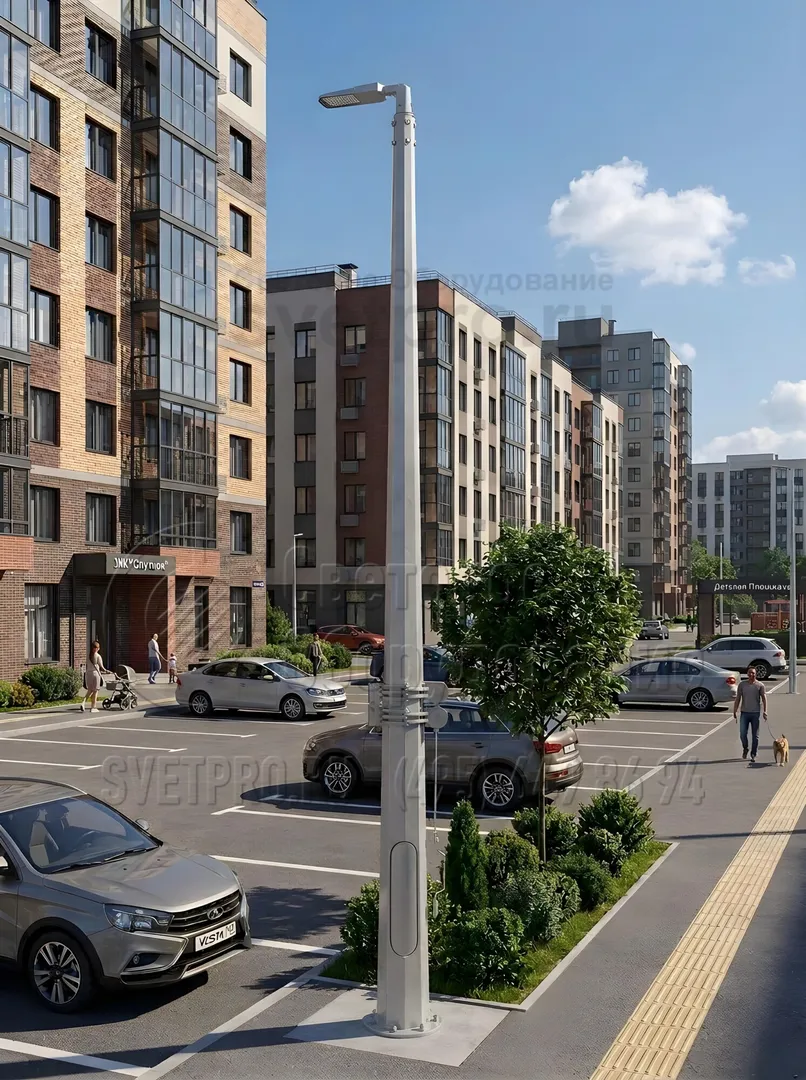

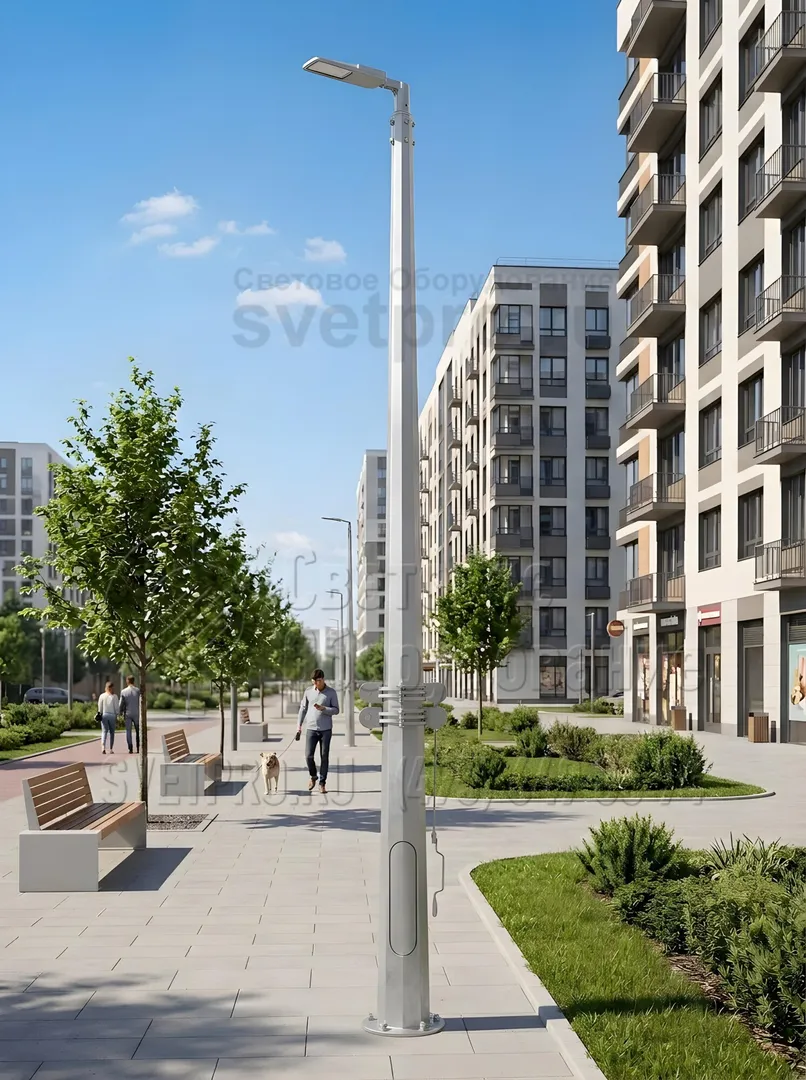

  • Для установки в труднодоступных для установки и обслуживания местах, а также для освещения жилых кварталов, пешеходных зон, аллей, бульваров, парковок, спортивных площадок и пр.
Назначение:
  • Опоры освещения
Артикул производителя: ОГККЗН
Количество световых приборов: 2
Количество крепежный отверстий: 4
Материал: Листовая сталь
Покрытие: Горячее цинкование
Размер фланца: 250 мм
Нижний диаметр: 136 мм
Верхний диаметр: 60 мм
Вес: 29-52 кг
Высота: 3-6 м

Производитель «Опоры: AMIRA», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеВысотаВесВерхний
диаметр
Нижний
диаметр
Размер
опорного
фланца
Межцентровое
расстояние
отверстий
Тип
H, мm, кгd, ммD, ммA, ммB, мм
ОГККЗН-3 3 29 60 136 250 160 наклоняемая
ОГККЗН-4 4 35,5 60 136 250 160 наклоняемая
ОГККЗН-5 5 45 60 136 250 160 наклоняемая
ОГККЗН-6 6 52 60 136 250 160 наклоняемая

ОПИСАНИЕ

Освещение жилых кварталов, пешеходных зон, парковок, спортивных площадок, аллей и бульваров, особенно при наличии труднодоступных мест, предполагает наличие осветительных опор, обладающих особыми характеристиками.

Опоры артикула ОГККЗН – опоры граненые конические квартальные наклоняемые, особенностью которых является возможность наклона до требуемого уровня верхней части опоры, значительно упрощают технический процесс обслуживания осветительного оборудования или его замену.
Составные части опоры (две) изготовлены из стальных листов путем их сгибания и соединения сварным швом. Сечение опоры представляет многогранник, размеры которого уменьшаются к верхней части. Поверхность опоры защищена от коррозии цинковым покрытием, которое имеет гарантию 15 лет. Обе части опоры соединены силовым замком. Наклон опоры возможен после открытия замка специальным переносным инструментом, имеющим небольшой вес. Для наклона верхней части опоры, замок которой открыт, используется инструмент (ручка-рычаг), закрепленный на нижней (неподвижной) части опоры. На опоре ОГККЗН может располагаться не более 2-х осветительных приборов. Они предназначены только для подземной подводки питающего кабеля. Устанавливаются опоры на металлический закладной элемент фундамента.
К достоинствам данного типа опоры относится не только удобство обслуживания, но и снижение эксплуатационных затрат, так как отпадает необходимость привлечения спецтехники.

УСТРОЙСТВО

Опоры серии ОГККЗН производятся следующих типов: ОГККЗН-4, ОГККЗН-5, ОГККЗН-6, ОГККЗН-7, ОГККЗН-7,5, ОГККЗН-8 (ОГКК П-НТ, где П — тип подводки: З — подземная, В — воздушная; Н — высота опоры, м; Т — тип опоры: У — угловая, С — силовая, А — анкерная).
Опоры ОГККЗН не предназначены для воздушной подводки электропитания и подвеса СИП.
Опоры изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9.307. – 89). Гарантия на коррозийную стойкость 15 лет. Данный вид покрытия не является декоративным и носит сугубо функциональный характер.
Опора ОГККГЗН состоит из двух частей, которые соедине-ны между собой с помощью силового замка. Для наклона используется специальный инструмент. Вес инструмента позволяет переносить его вручную и использовать для всех опор этого типа.
Для обслуживания опоры на месте разрыва ствола выше люч-ка опоры закрепляется переносной специальный инструмент для опрокидывания верхней части опоры, предварительно освобождается замок.
Затем с помощью специальной ручки-рычага верхняя часть опоры со светильником наклоняют до нужной высоты.
После необходимого обслуживания осветительного прибора опору возвращают в исходное положение с последующей установкой силового замка.
Конструкция опоры позволяет нагружать верхнюю часть опоры максимально двумя светильниками.
Специальный инструмент заказывается отдельно.

ПОКРЫТИЕ

Горячее цинкование.

ПРЕИМУЩЕСТВА

  • Удобная конструкция механизма складывания опоры обеспечивает удобство эксплуатации.
  • Возможность безопасного обслуживания осветительных приборов без привлечения спецтехники на уровне земли.
  • Уменьшение стоимости эксплуатации.

ФУНДАМЕНТ

Фундамент состоит из закладного металлического фундамента и бетона.
Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры.
