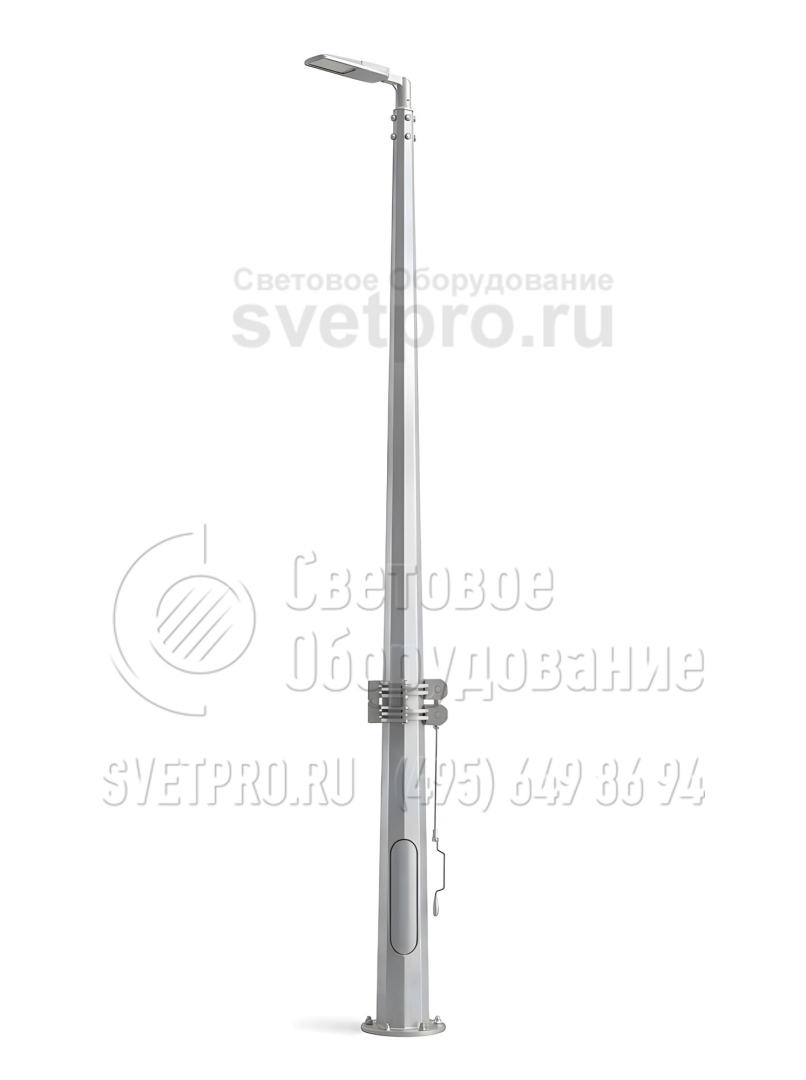

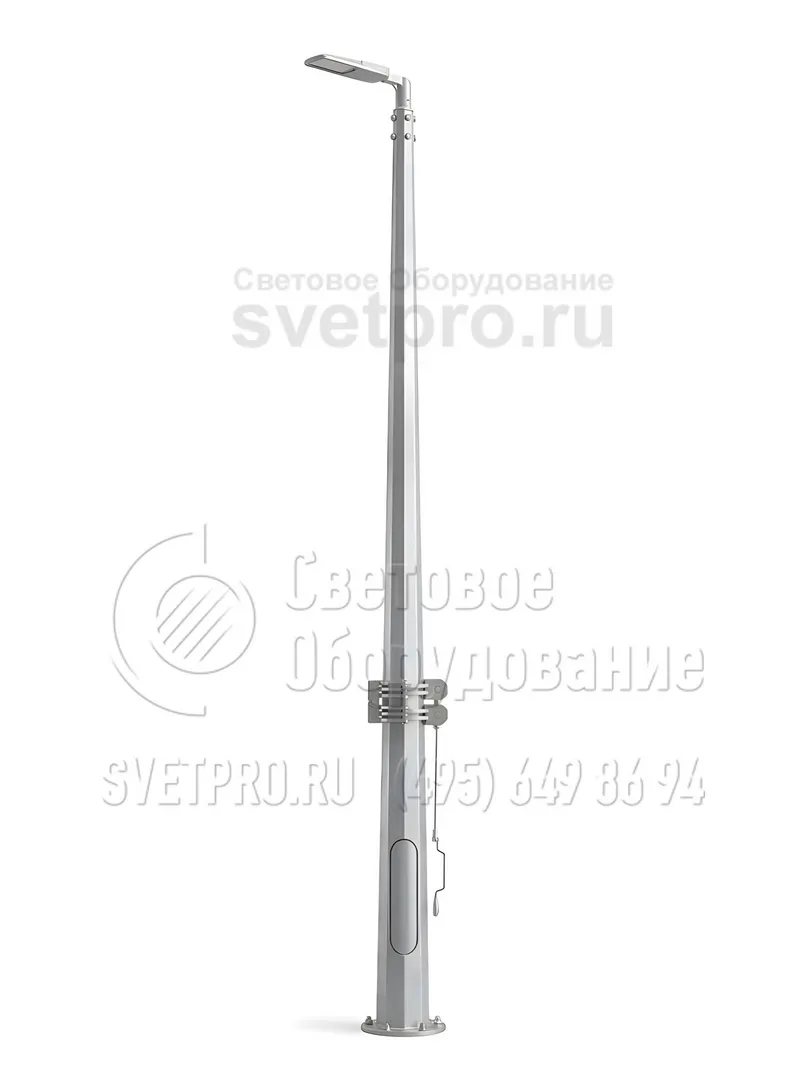

ОГККЗН-6 Опоры граненые конические складные
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГККЗН-6 |
Количество световых приборов: | 2 |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 250 мм |
Нижний диаметр: | 136 мм |
Верхний диаметр: | 60 мм |
Вес: | 52 кг |
Высота: | 6 м |
Форма опоры: | Граненая |
Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий | Тип |
---|---|---|---|---|---|---|---|
H, м | m, кг | d, мм | D, мм | A, мм | B, мм | ||
ОГККЗН-6 | 6 | 52 | 60 | 136 | 250 | 160 | наклоняемая |
ОПИСАНИЕ
Опоры ОГККЗН-6 позволяют размещать светильники на высоте в 6 метров. Если правильно подобрать мощность и тип световых приборов, с помощью такой конструкции можно создать заливающее или направленное освещение на большой площадке. Однако это не мешает обслуживать светильники. Корпус имеет механизм наклона, благодаря которому выполнять ремонтные и регламентные работы можно без привлечения автомобильных гидравлических подъемников.
Корпус конструкции изготавливается по такой технологической схеме:
- Производитель получает сырье для производства – листовую сталь в рулонах. Марка материала и толщина стального листа зависят от условий эксплуатации конструкции и подбираются согласно действующим ГОСТ.
- Из стали вырезаются детали будущего ствола. Для раскроя применяется автоматизированный станок, управляемый компьютерной программой. Это дает возможность вырезать детали с минимальными допусками. Места разреза не требуют дополнительной обработки.
- На последнем этапе стальные детали гнутся в граненый ствол и свариваются продольными швами. Корпус разделяется на две части – короткую нижнюю и длинную верхнюю. Во время сборки они соединяются друг с другом шарниром.
Купить осветительные опоры этой разновидности можно на нашем производственном предприятии. Телефоны для связи с менеджерами указаны на сайте.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

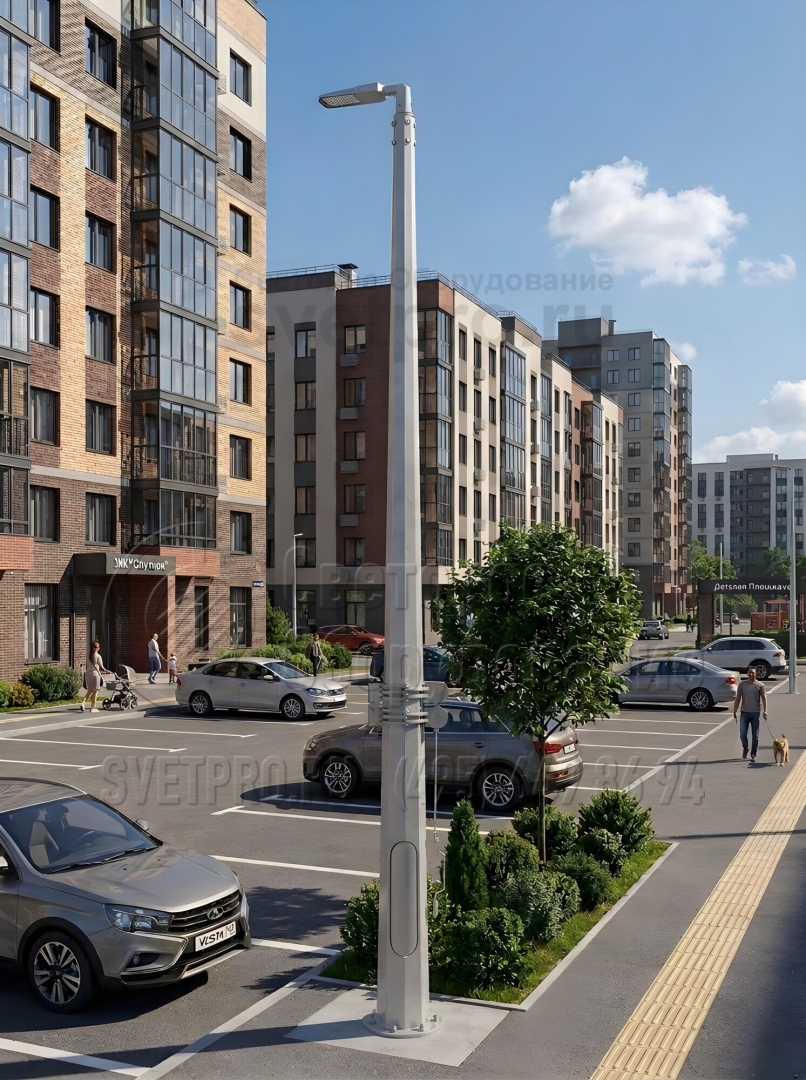

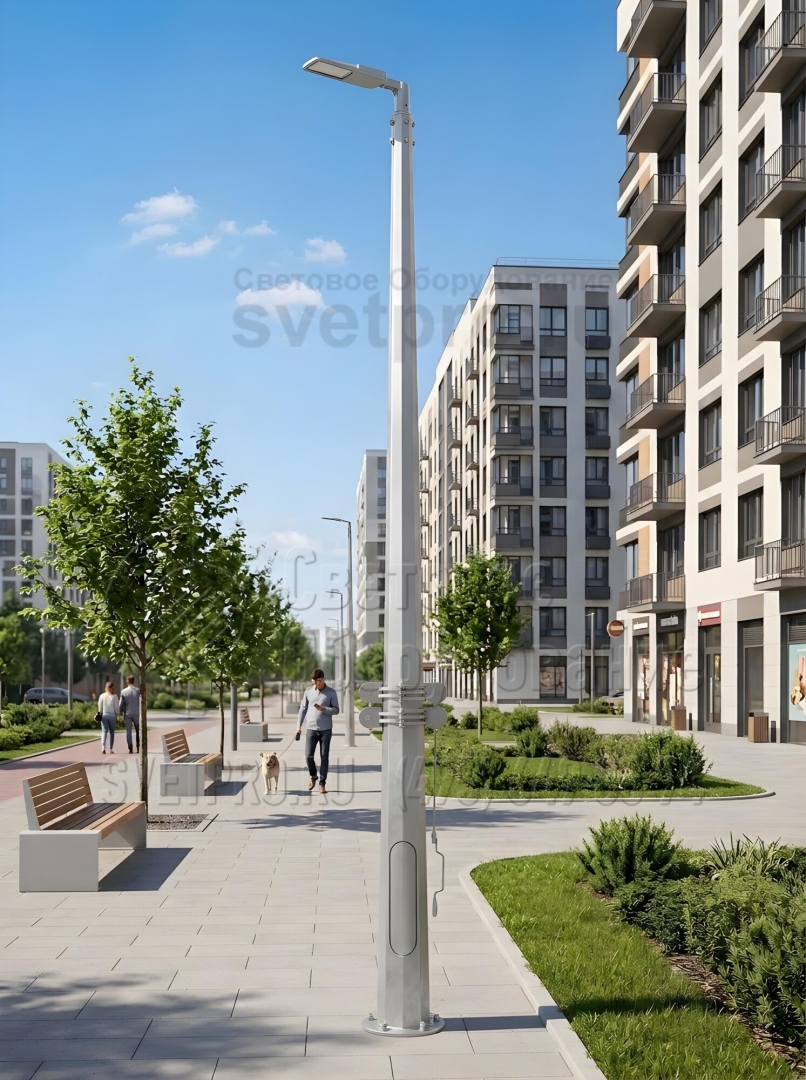

фото с объектов
