ОГККЗН-4 Опоры граненые конические складные
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГККЗН-4 |
| Количество световых приборов: | 2 |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовая сталь |
| Размер фланца: | 250 мм |
| Нижний диаметр: | 136 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 35,5 кг |
| Высота: | 4 м |
| Форма опоры: | Граненая |
| Тип короны: | Складная |
| Подвод кабеля: | Низ |
Цена*:
10 442
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
| Наименование | Цена | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий | Тип |
|---|---|---|---|---|---|---|---|---|
| H, м | m, кг | d, мм | D, мм | A, мм | B, мм | |||
| ОГККЗН-4 | 10 442 ₽ | 4 | 35,5 | 60 | 136 | 250 | 160 | наклоняемая |
как выбрать опору?

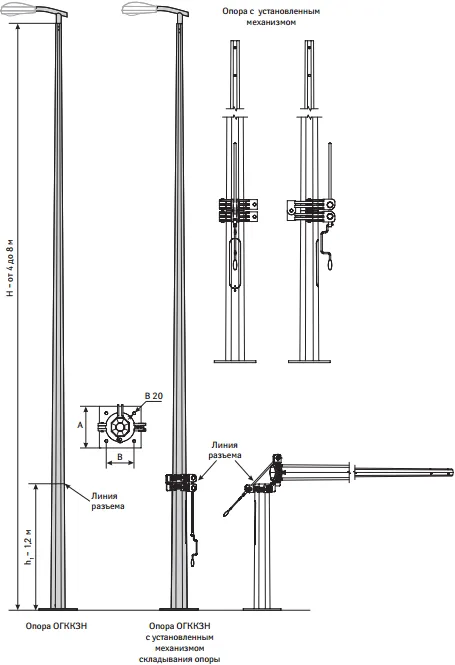

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ

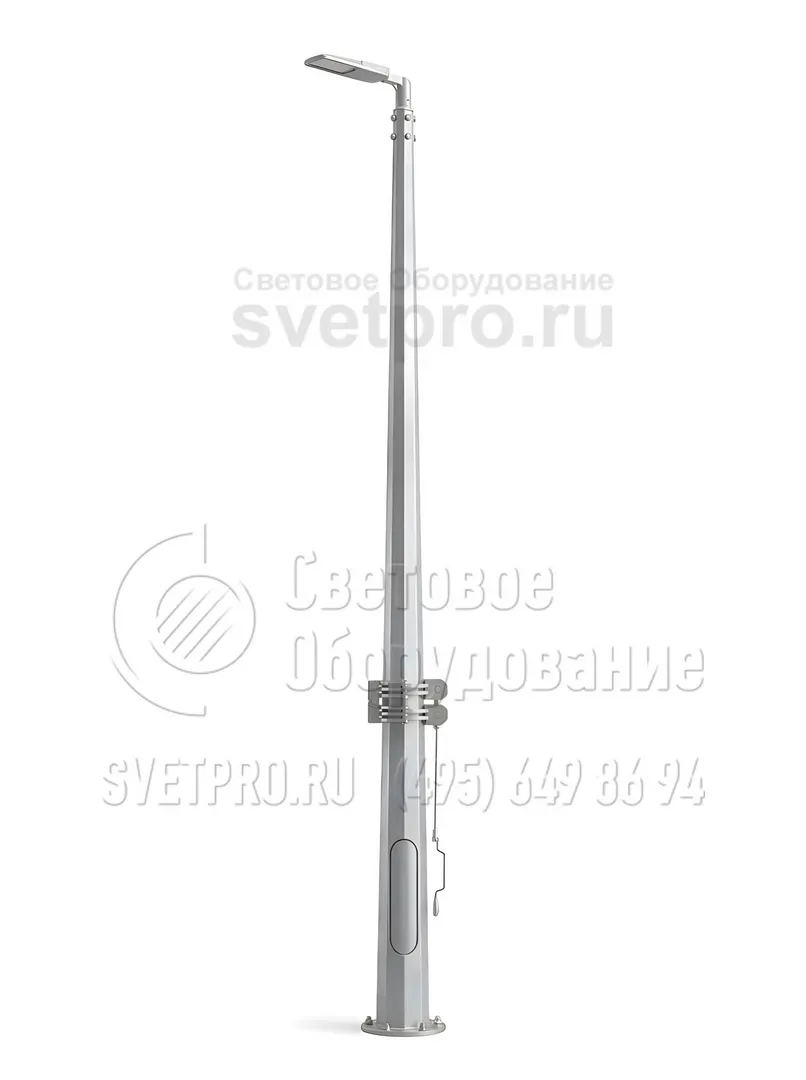

ОГККЗН-4 представляет собой 4-метровую осветительную опору складного типа. Верхняя (большая) часть корпуса наклоняется горизонтально с помощью шарнира и специального инструмента. Благодаря этому обслуживать световые приборы можно с уровня земли без использования автомобильных гидравлических подъемников.
Ствол конструкции изготовлен из листовой стали. Благодаря этому он имеет небольшой вес, но высокую прочность. Повышенная несущая способность обеспечивается особой формой поперечного сечения. Конструкция в поперечнике напоминает многоугольник. Вершины этой фигуры становятся ребрами жесткости, которые позволяют изделию выдержать вес тяжелых световых приборов.
Корпус состоит из двух частей — короткой нижней и длинной верхней. Они соединены друг с другом с помощью шарнира. В рабочем состоянии оба сегмента располагаются вертикально и находятся на одной центральной оси. Когда нужно отремонтировать светильники на оголовке, на шарнирное соединение накладывается специальный инструмент с воротком. При его вращении верхний сегмент наклоняется.
Вся конструкция имеет форму конуса. Диаметр и вес верхней части меньше, чем размеры и вес основания. Поэтому центр тяжести опоры опускается ближе к фланцу, что обеспечивает повышенную стабильность.
Хотите приобрести осветительные складные опоры? Оформляйте заказ на их производство на нашем сайте.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

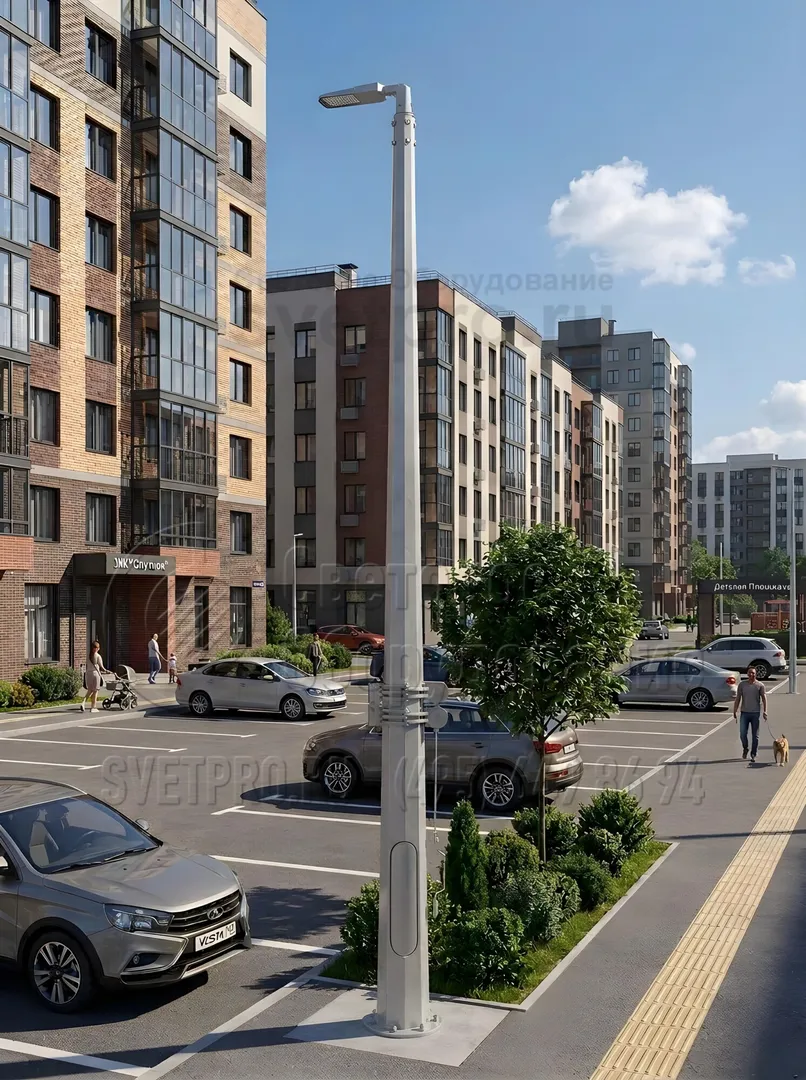

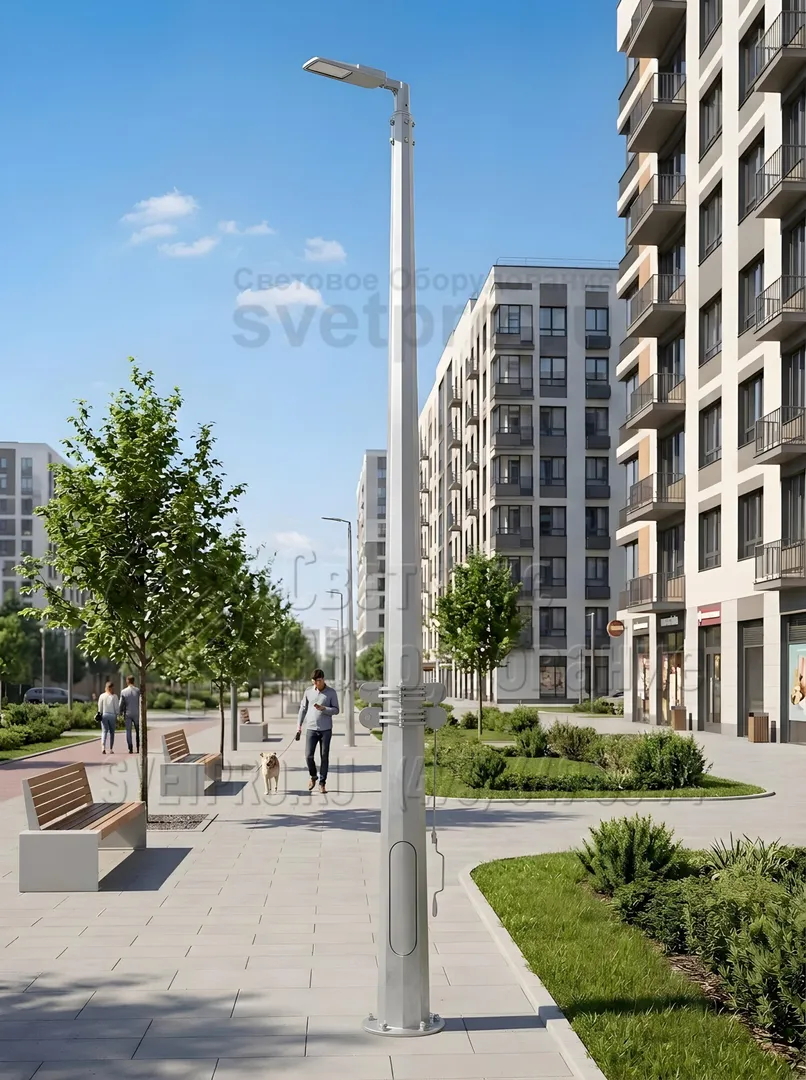

фото с объектов
|
|
