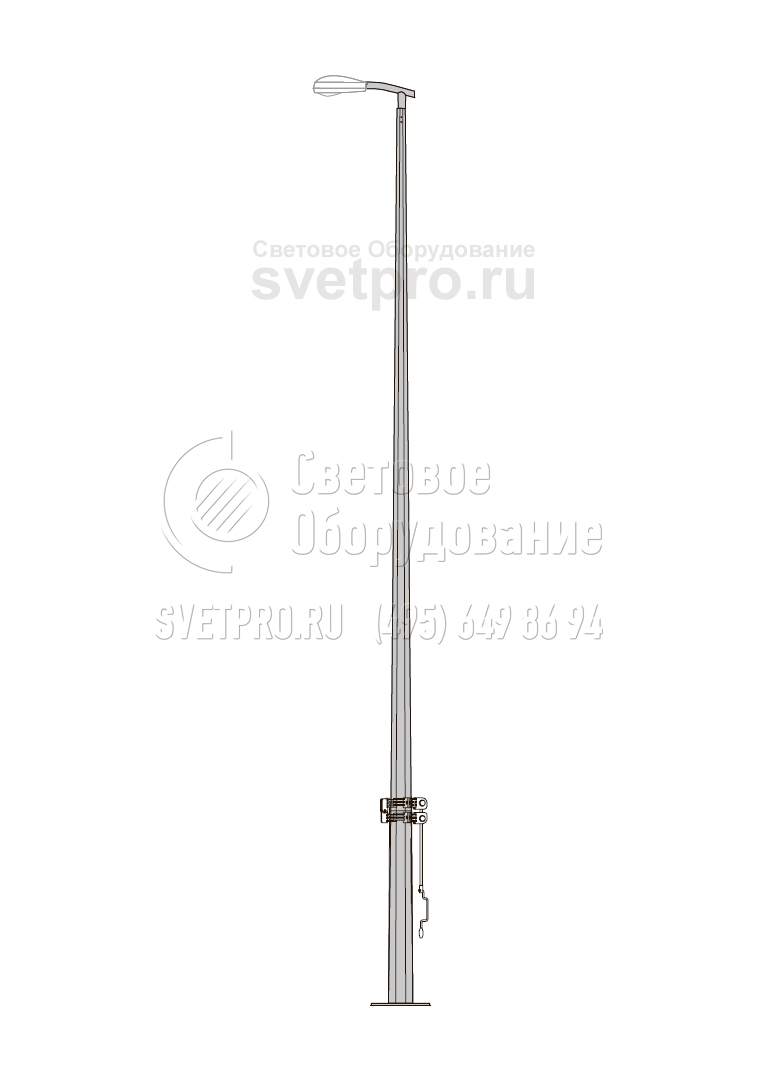

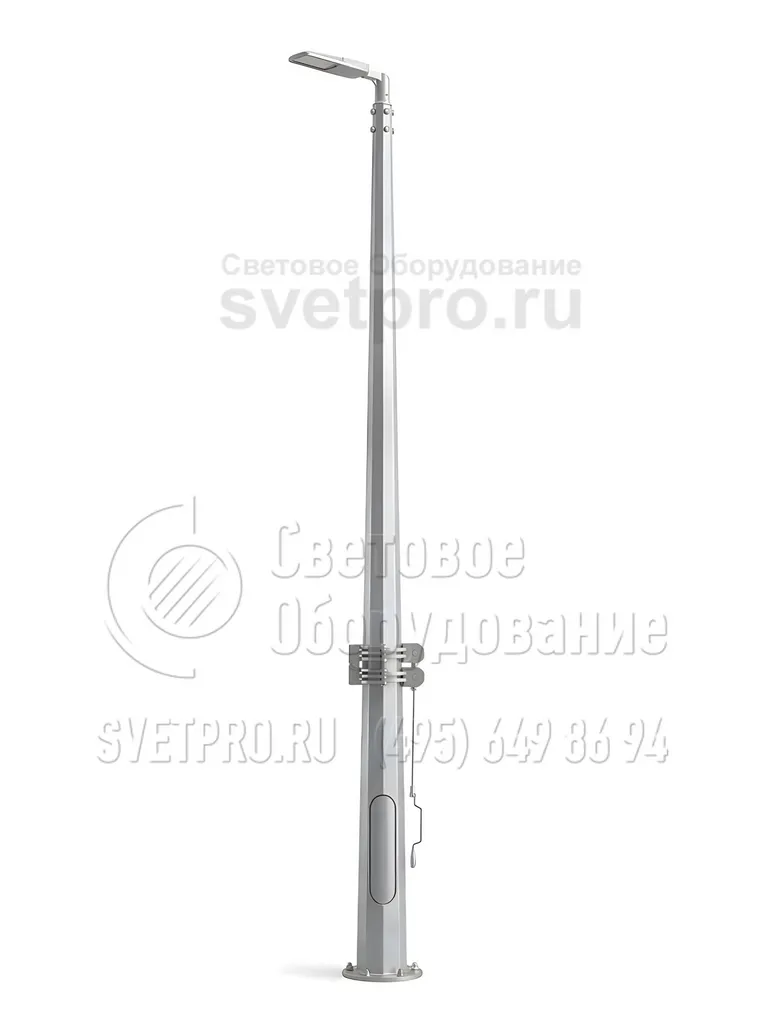

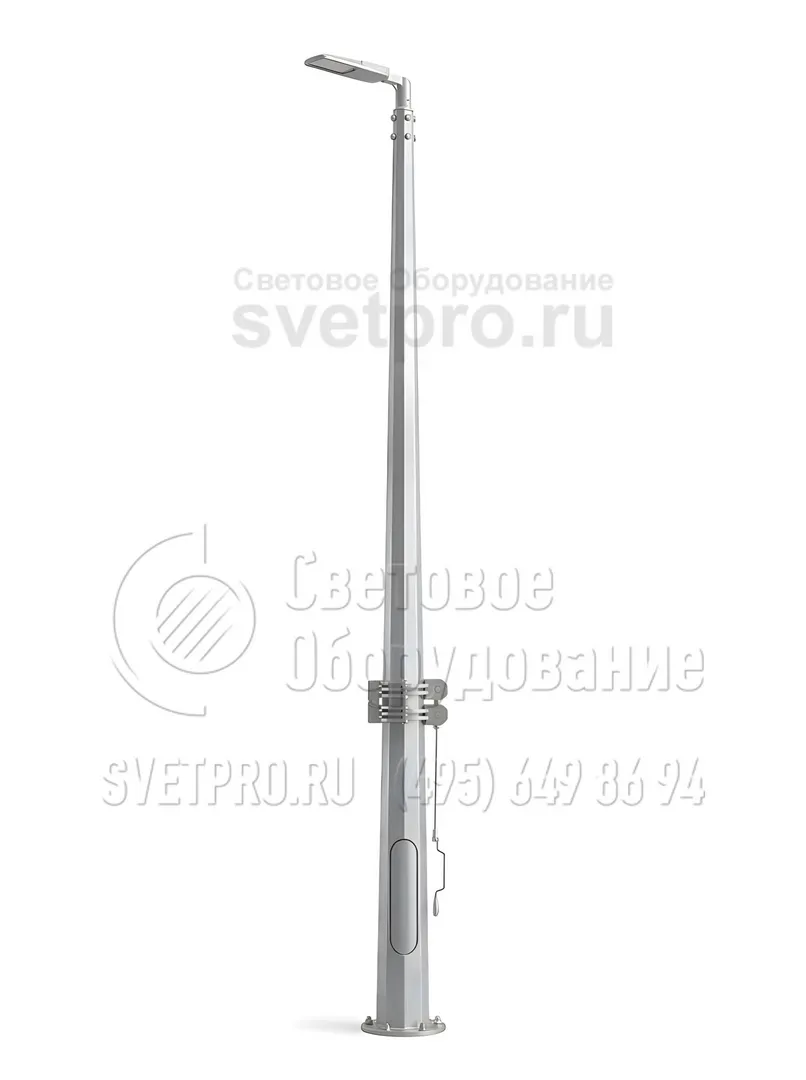

ОГККЗН-5 Опоры граненые конические складные
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГККЗН-5 |
Количество световых приборов: | 2 |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 250 мм |
Нижний диаметр: | 136 мм |
Верхний диаметр: | 60 мм |
Вес: | 45 кг |
Высота: | 5 м |
Форма опоры: | Граненая |
Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?

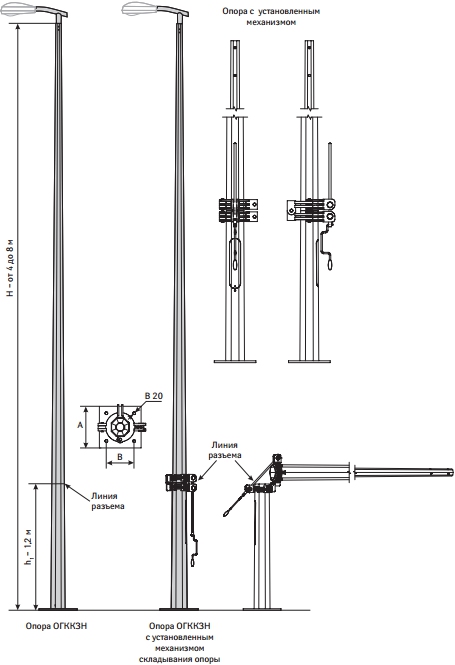

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий | Тип |
---|---|---|---|---|---|---|---|
H, м | m, кг | d, мм | D, мм | A, мм | B, мм | ||
ОГККЗН-5 | 5 | 45 | 60 | 136 | 250 | 160 | наклоняемая |
ОПИСАНИЕ

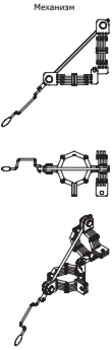

Складная граненая коническая опора высотой 5 метров – маркировка ОГККЗН-5 — применяется для локального освещения площадок в условиях плотной застройки и густой растительности. Несмотря на относительно большую высоту ремонтировать светильники можно без автомобильного гидроподъемника. Корпус опоры имеет механизм складывания, благодаря которому с помощью специального инструмента можно наклонить верхний сегмент горизонтально. Оголовок в этом случае будет находиться на уровне земли.
Преимущества корпуса опоры:

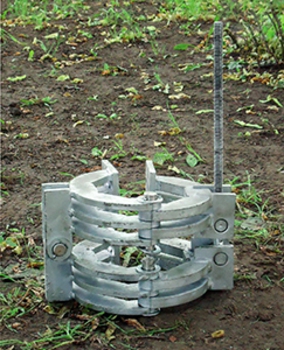

- Возможность складывания. Корпус имеет нижний короткий и верхний длинный сегмент, который наклоняется горизонтально. Для наклона не нужно использовать электрические инструменты, лебедки, гидравлику.
- Листовая сталь. Конструкция изготовлена из тонкой листовой стали, которая имеет небольшой вес. Изделие очень легкое для своих габаритов, его легко перевозить на полуприцепе и устанавливать на месте с помощью крана.
- Многогранное поперечное сечение. Корпус многоугольной формы имеет повышенную прочность при малой материалоемкости. Жесткость и высокая несущая способность обеспечивается ребрами жесткости, роль которых играют вершины фигуры.
- Форма конуса. Оголовок малого диаметра и широкое основание позволяют опустить центр тяжести к фланцу и обеспечивают стабильность конструкции.
Приобрести осветительную опору этого типа можно в нашей компании.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

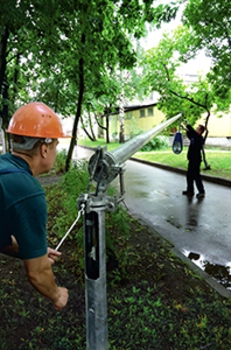

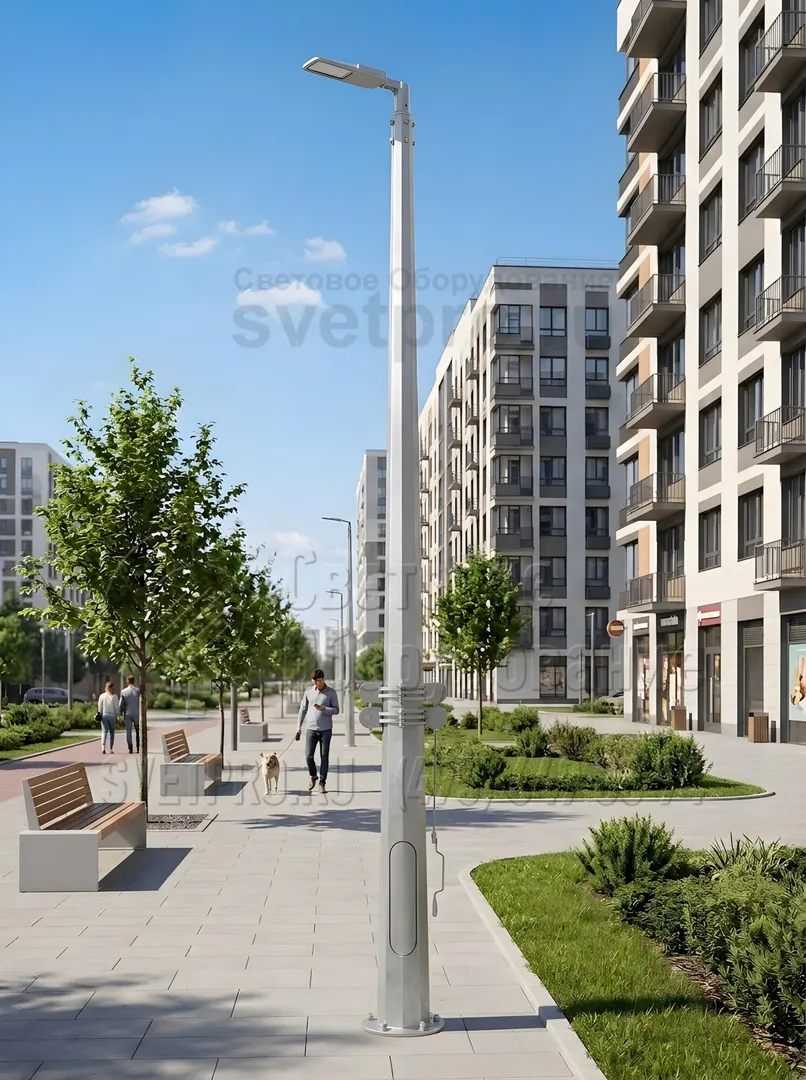

фото с объектов
