Valsk P 252 / 300 Опоры для использования с СИП-ом

Главная > Бренды > Опоры: Valmont > Valsk P 252 / 300 Опоры для использования с СИП-ом
Область применения:
  • Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр. объектов, где необходима поддержка силовых линий (СИП)
Назначение:
  • Опоры освещения
Артикул производителя: Valsk P 252 / 300
Количество крепежный отверстий: 4
Материал: Оцинкованная сталь
Покрытие: Порошковая или гидродинамическая краска
Нагрузка на опору: 170-298 кг
Нижний диаметр: 252-300 мм
Верхний диаметр: 103 мм
Вес: 15 кг
Высота: 7-12 м

Производитель «Опоры: Valmont», Польша

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

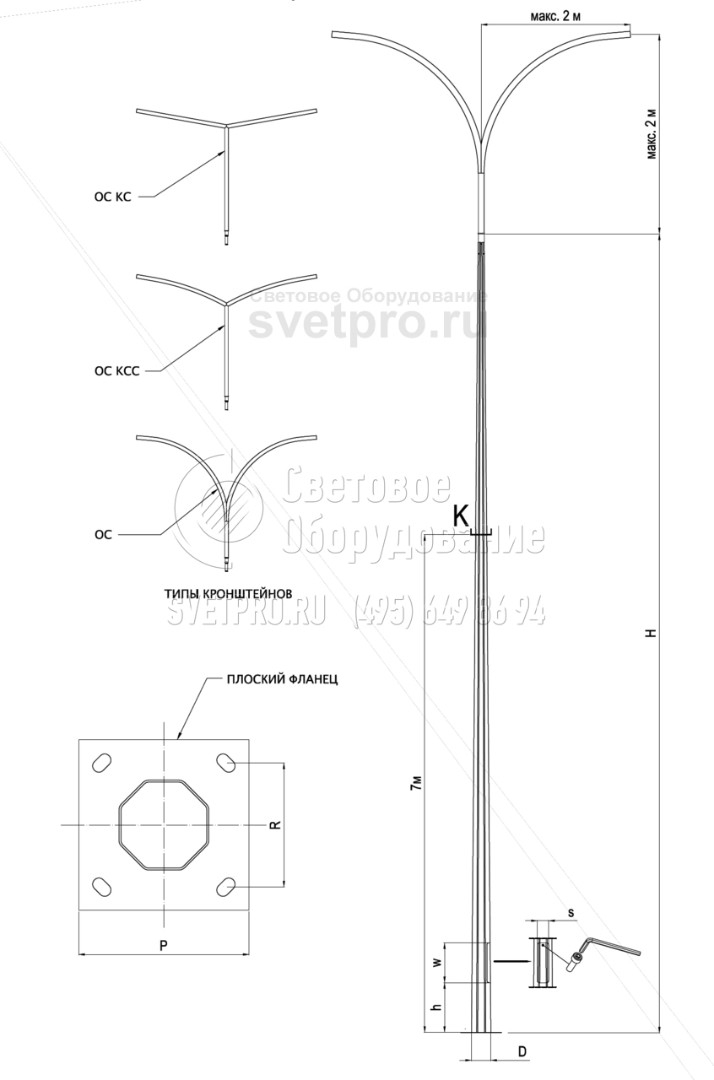

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Основные параметры опор Valsk P 252 / 300

НазваниеВысота опоры H, мВерхний диаметр опоры d, ммНижний диаметр опоры D, ммВысота люка W, ммШирина люка s, ммРасстояние люка от земли h, ммФланец и расстояние между анкерными болтами P/R, ммАнкерный болт, ммРазмеры фундамента, смНагрузка на опору, кг
Valsk P 252 - 7 7 103 252 600 130 500 440/300 М33 F-2 170
Valsk P 252 - 8 8 103 252 600 130 500 440/300 М33 F-2 189
Valsk P 252 - 9 9 103 252 600 130 500 440/300 М33 F-2 208
Valsk P 252 - 10 10 103 252 600 130 500 440/300 М33 F-2 227
Valsk P 252 - 11 11 103 252 600 130 500 440/300 М33 F-2 246
Valsk P 252 - 12 12 103 252 600 130 500 440/300 М33 F-2 265
Valsk P 300 - 7 7 103 300 600 145 500 440/300 М33 F-5 189
Valsk P 300 - 8 8 103 300 600 145 500 440/300 М33 F-5 210
Valsk P 300 - 9 9 103 300 600 145 500 440/300 М33 F-5 232
Valsk P 300 - 10 10 103 300 600 145 500 440/300 М33 F-5 254
Valsk P 300 - 11 11 103 300 600 145 500 440/300 М33 F-5 276
Valsk P 300 - 12 12 103 300 600 145 500 440/300 М33 F-5 298

* кронштейн заказывается отдельно

Несущая способность опор Valsk P 252 / 300

 Высота опоры H, мВес и площадь светильникаНоминальное усилие, даНИзгибающий момент на уровне фланца, кГмУсилие на срез на уровне фланца, кг
кгкв.мЗона IЗона IIЗона IIIЗона IVЗона V
Valsk P 252 7 15* 0,15 520 490 450 400 350 - -
Valsk P 252 8 15* 0,15 510 470 420 350 290 - -
Valsk P 252 9 15* 0,15 480 430 370 290 200 4309 678
Valsk P 252 10 15* 0,15 460 380 310 220 120 4565 702
Valsk P 252 11 15* 0,15 400 330 240 130 - 4598 674
Valsk P 252 12 15* 0,15 360 270 160 40 - 4577 672
Valsk P 300 7 15* 0,15 770 740 700 650 600 6123 1036
Valsk P 300 8 15* 0,15 770 720 680 610 550 6241 1009
Valsk P 300 9 15* 0,15 740 690 630 550 470 6284 979
Valsk P 300 10 15* 0,15 710 650 570 480 380 6315 955
Valsk P 300 11 15* 0,15 680 600 500 400 280 6341 921
Valsk P 300 12 15* 0,15 630 540 430 300 160 - -

* Максимальный вес одного светильника

ОПИСАНИЕ

Силовая граненая опора Valsk P 252 / 300 компании VALMONT (Польша), предназначена для подвеса СИП и установки осветительных приборов. В процессе изготовления стальной лист, нарезанный трапецией, изгибается. При этом образуются 8 граней. Кромки объединены плазменной сваркой. Высококачественный сварной шов, после обработки опоры методом горячего цинкования, практически невидим. Установочные отверстия и лючок для обслуживания вырезаются при изготовлении ствола. Точность получения необходимых размеров проходит проверку калибровкой. Установочный фланец соединяется со стволом двойным сварочным швом также в процессе производства опор. Потребитель выбирает опоры с учетом ветрового района эксплуатации, характеристик грунта места установки, нагрузки СИПа и необходимой высоты размещения осветительных приборов. Высота подвеса СИП не более 7 метров. При необходимости иметь опоры не серебристого цвета, а иного из палитры RAL или AKZO, для выполнения функционально-декоративного освещения, будет произведено соответствующее окрашивание.

Установочные параметры опор Valsk P 252 / 300:

высота – от 7 до 12 м;
диаметр верхнего основания – 103 мм, нижнего – 252 (300) мм;
фланец – квадратный плоский – 440/300;
тип фундамента – F-2 – для опор Valsk P 252, F-5- для опор Valsk P 300.
Опоры, имея полый ствол, не только просты в транспортировке и установке, но могут применяться для внутреннего подвода питающего кабеля. Лючок, установленный на высоте 500 мм от уровня земли, позволяет производить обслуживание установленных электрокомплектующих. Он закрыт крышкой, зафиксированной болтом.

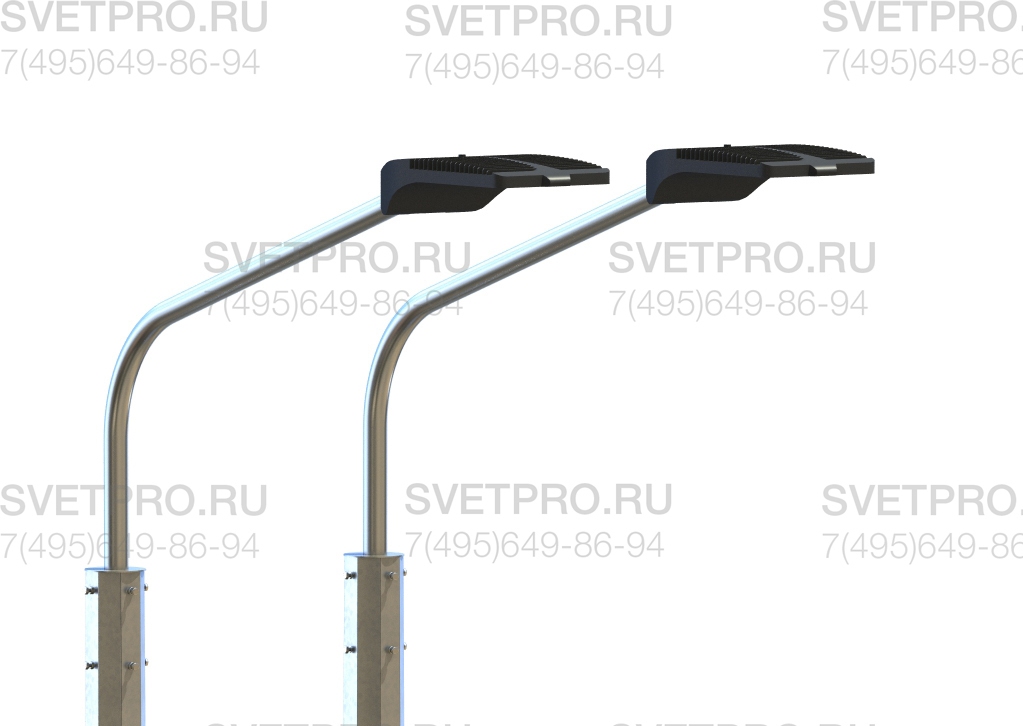

Опоры применяются в качестве промежуточных, угловых, конечных при необходимости освещения с одновременным подводом СИП в жилых районах, улицах, зонах отдыха. Кронштейны – двухрожковые с круглым сечением. Максимальный вылет по высоте и горизонтали – 2,0 метра.

МАТЕРИАЛ

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

ПОВЕРХНОСТЬ

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

ПРИМЕЧАНИЕ

Стальные восьмигранные осветительные опоры под СИП запроектированы как опоры промежуточные, конечные и угловые с двойными кронштейнами высотой до 2м и вылетом до 2м, с кабелем подвешенным на высоте до 7м (Р).
Применение силы на высоте более 7м требует дополнительных технических расчетов. Стальные осветительные опоры были расчитаны для максимального размера кабеля 4 х 35, расстояния между опорами до 40м и угла не более чем 90 градусов.

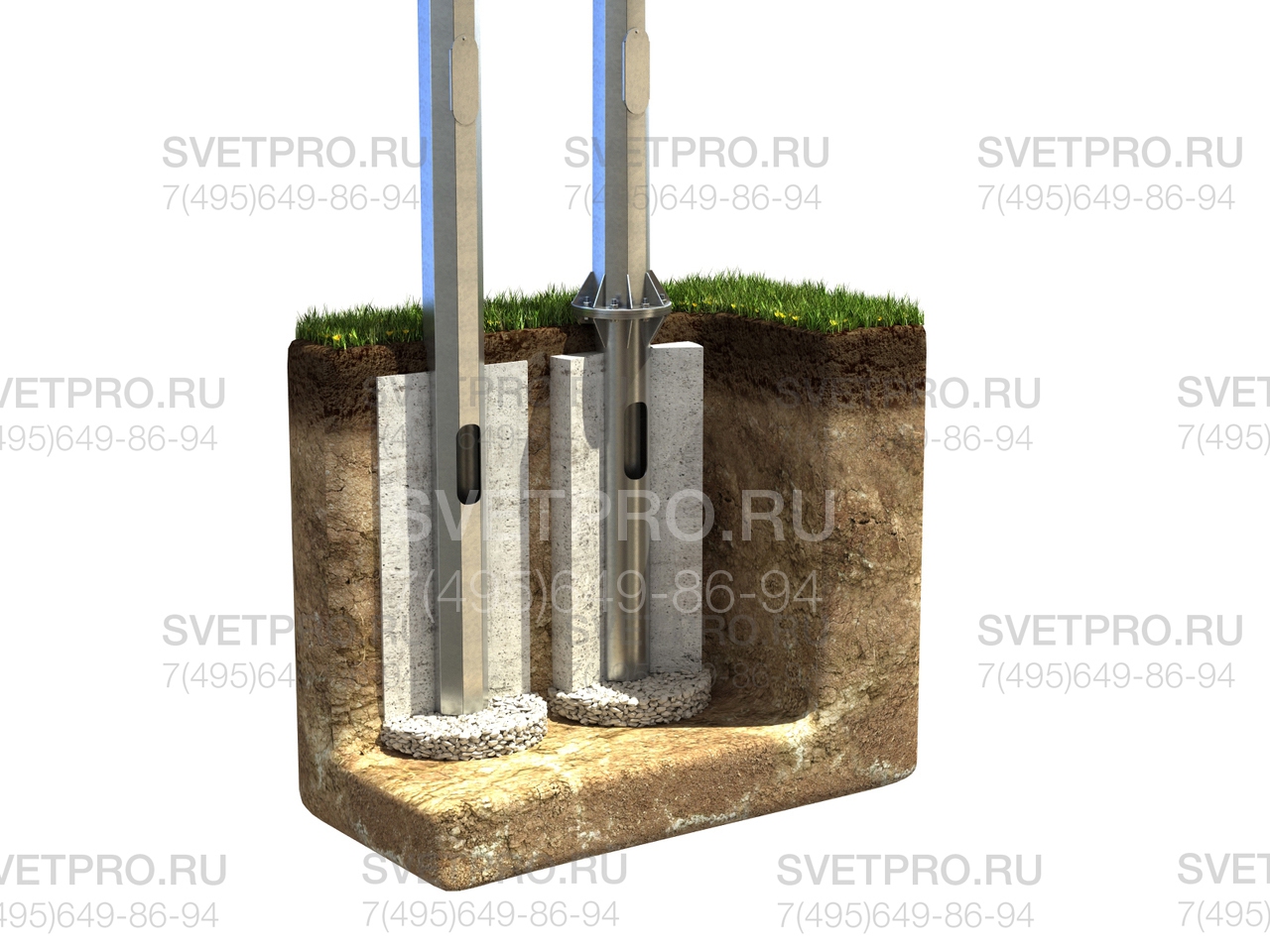

Указанные параметры фундаментов приняты для средних условий грунта и необходимо их проверить для конкретных условий установки опоры и разработать индивидуальный проект фундамента.

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

РайонХарактерное давление ветраХарактерная скорость ветра
ЗОНА Ia* qk=170Па Vk=16,7 м/с
Зона I qk=230Па Vk=19,4 м/с
ЗОНА II qk=300Па Vk=22,2 м/с
ЗОНА III qk=380Па Vk=25,0 м/с
ЗОНА IV qk=480Па Vk=28,1 м/с
ЗОНА V qk=600Па Vk=31,4 м/с
ЗОНА VI* qk=730Па Vk=34,6 м/с
ЗОНА VII* qk=850Па Vk=37,3 м/с

* Не включено в таблицу с результатами расчетов нагрузки

ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

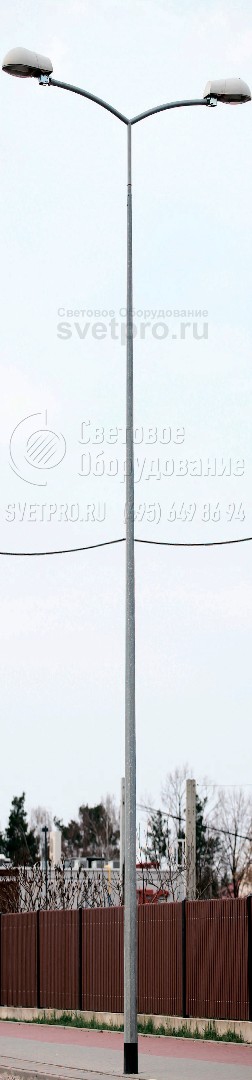

Фотогалерея
