Valsk P 252 - 10 Опоры для использования с СИП-ом высота 10 метров
Цена*:
4 412
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ

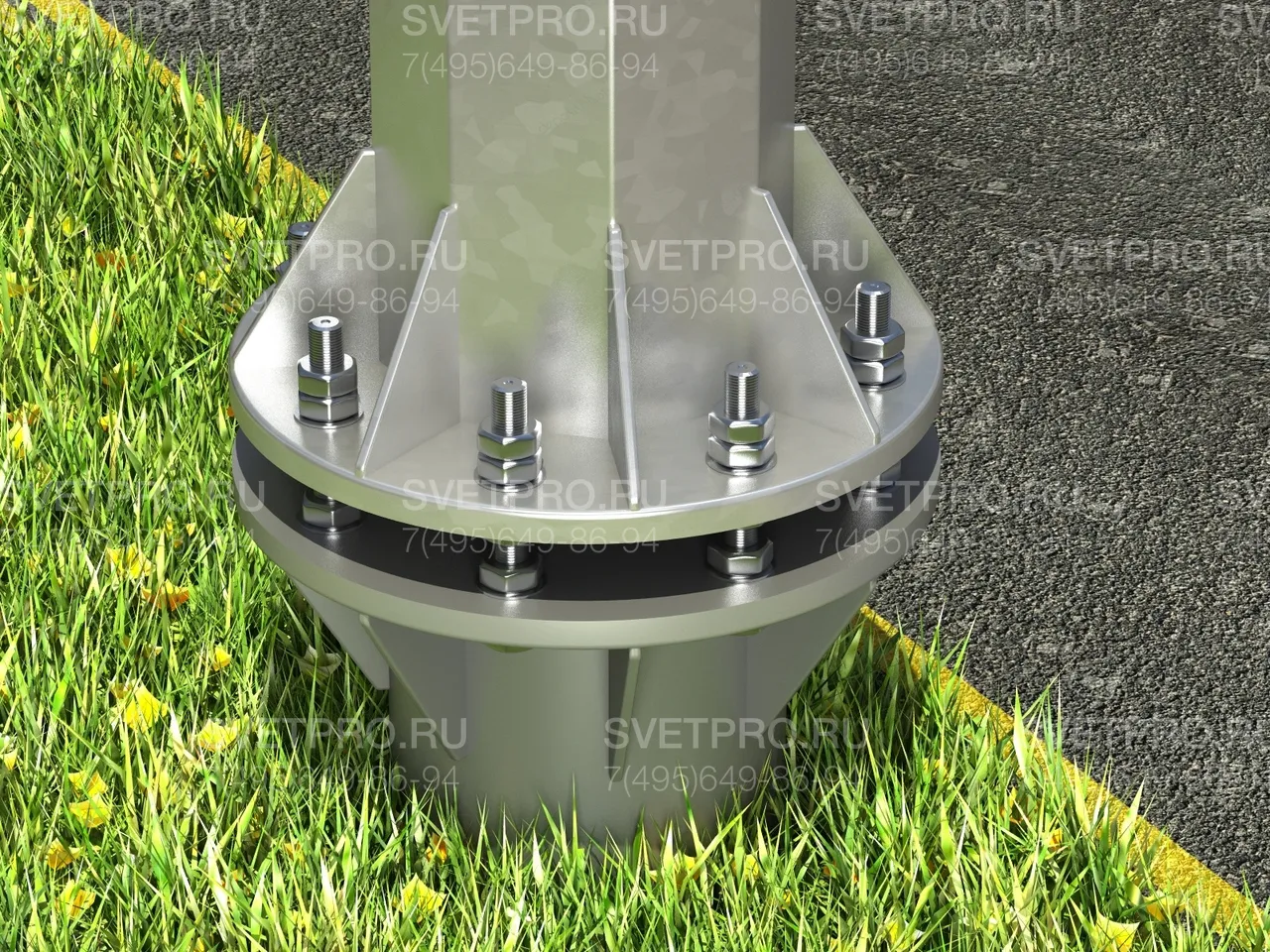

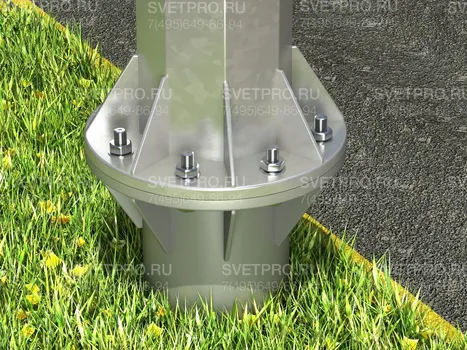

Силовая граненая опора Valsk P 252 / 300 компании VALMONT (Польша), предназначена для подвеса СИП и установки осветительных приборов. В процессе изготовления стальной лист, нарезанный трапецией, изгибается. При этом образуются 8 граней. Кромки объединены плазменной сваркой. Высококачественный сварной шов, после обработки опоры методом горячего цинкования, практически невидим. Установочные отверстия и лючок для обслуживания вырезаются при изготовлении ствола. Точность получения необходимых размеров проходит проверку калибровкой. Установочный фланец соединяется со стволом двойным сварочным швом также в процессе производства опор. Потребитель выбирает опоры с учетом ветрового района эксплуатации, характеристик грунта места установки, нагрузки СИПа и необходимой высоты размещения осветительных приборов. Высота подвеса СИП не более 7 метров. При необходимости иметь опоры не серебристого цвета, а иного из палитры RAL или AKZO, для выполнения функционально-декоративного освещения, будет произведено соответствующее окрашивание.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Valsk P 252 - 10 |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Вес: | 15 кг |
| Высота: | 10 м |
Производитель «Valmont», Польша
Таблица кодов заказа
Основные параметры опор Valsk P 252 / 300
| Название | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расстояние люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента, см | Нагрузка на опору, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Valsk P 252 - 10 | 10 | 103 | 252 | 600 | 130 | 500 | 440/300 | М33 | F-2 | 227 |
* кронштейн заказывается отдельно
Несущая способность опор Valsk P 252 / 300
| Высота опоры H, м | Вес и площадь светильника | Номинальное усилие, даН | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| кг | кв.м | Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| Valsk P 252 | 10 | 15* | 0,15 | 460 | 380 | 310 | 220 | 120 | 4565 | 702 |
* Максимальный вес одного светильника
как выбрать опору?

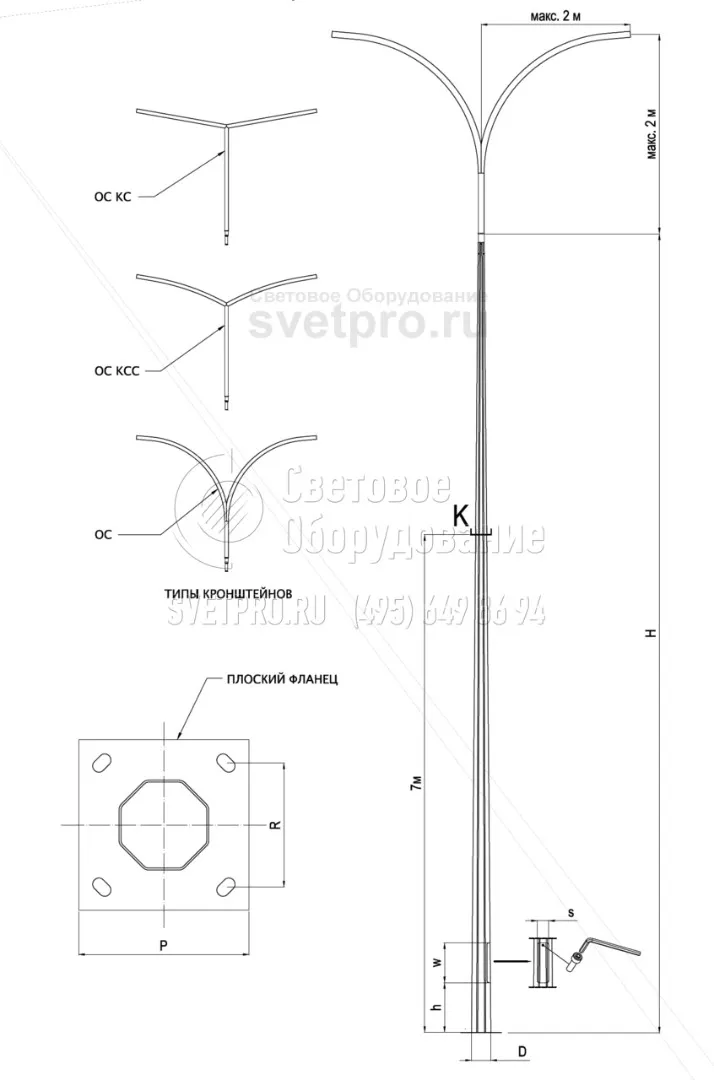

ГАБАРИТНЫЕ РАЗМЕРЫ
