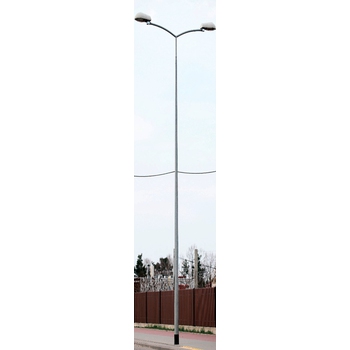

Valsk P 252 - 7 Опоры для использования с СИП-ом высота 7 метров




Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | Valsk P 252 - 7 |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Вес: | 15 кг |
Высота: | 7 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Valsk P 252 / 300
Название | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расстояние люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента, см | Нагрузка на опору, кг |
---|---|---|---|---|---|---|---|---|---|---|
Valsk P 252 - 7 | 7 | 103 | 252 | 600 | 130 | 500 | 440/300 | М33 | F-2 | 170 |
* кронштейн заказывается отдельно
Несущая способность опор Valsk P 252 / 300
Высота опоры H, м | Вес и площадь светильника | Номинальное усилие, даН | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||||
---|---|---|---|---|---|---|---|---|---|---|
кг | кв.м | Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
Valsk P 252 | 7 | 15* | 0,15 | 520 | 490 | 450 | 400 | 350 | - | - |
* Максимальный вес одного светильника
ОПИСАНИЕ
Силовая граненая опора Valsk P 252 / 300 компании VALMONT (Польша), предназначена для подвеса СИП и установки осветительных приборов. В процессе изготовления стальной лист, нарезанный трапецией, изгибается. При этом образуются 8 граней. Кромки объединены плазменной сваркой. Высококачественный сварной шов, после обработки опоры методом горячего цинкования, практически невидим. Установочные отверстия и лючок для обслуживания вырезаются при изготовлении ствола. Точность получения необходимых размеров проходит проверку калибровкой. Установочный фланец соединяется со стволом двойным сварочным швом также в процессе производства опор. Потребитель выбирает опоры с учетом ветрового района эксплуатации, характеристик грунта места установки, нагрузки СИПа и необходимой высоты размещения осветительных приборов. Высота подвеса СИП не более 7 метров. При необходимости иметь опоры не серебристого цвета, а иного из палитры RAL или AKZO, для выполнения функционально-декоративного освещения, будет произведено соответствующее окрашивание.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
