Valsk P 300 - 12 Опоры для использования с СИП-ом высота 12 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Valsk P 300 - 12 |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Вес: | 15 кг |
| Высота: | 12 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Valsk P 252 / 300
| Название | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расстояние люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента, см | Нагрузка на опору, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Valsk P 300 - 12 | 12 | 103 | 300 | 600 | 145 | 500 | 440/300 | М33 | F-5 | 298 |
* кронштейн заказывается отдельно
Несущая способность опор Valsk P 252 / 300
| Высота опоры H, м | Вес и площадь светильника | Номинальное усилие, даН | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| кг | кв.м | Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| Valsk P 300 | 12 | 15* | 0,15 | 630 | 540 | 430 | 300 | 160 | - | - |
* Максимальный вес одного светильника
ОПИСАНИЕ
Силовая граненая опора Valsk P 252 / 300 компании VALMONT (Польша), предназначена для подвеса СИП и установки осветительных приборов. В процессе изготовления стальной лист, нарезанный трапецией, изгибается. При этом образуются 8 граней. Кромки объединены плазменной сваркой. Высококачественный сварной шов, после обработки опоры методом горячего цинкования, практически невидим. Установочные отверстия и лючок для обслуживания вырезаются при изготовлении ствола. Точность получения необходимых размеров проходит проверку калибровкой. Установочный фланец соединяется со стволом двойным сварочным швом также в процессе производства опор. Потребитель выбирает опоры с учетом ветрового района эксплуатации, характеристик грунта места установки, нагрузки СИПа и необходимой высоты размещения осветительных приборов. Высота подвеса СИП не более 7 метров. При необходимости иметь опоры не серебристого цвета, а иного из палитры RAL или AKZO, для выполнения функционально-декоративного освещения, будет произведено соответствующее окрашивание.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
Похожие товары
Смотреть
ОГК Опоры граненые конические
ОГК Опоры граненые конические
Смотреть
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
Смотреть
ОГКС Опоры граненые конические складывающиеся
ОГКС Опоры граненые конические складывающиеся
Смотреть
ОГСКС Опоры граненые силовые контактной сети
ОГСКС Опоры граненые силовые контактной сети
Смотреть
ОКС Опоры круглые силовые
ОКС Опоры круглые силовые
Смотреть
ОГКК Опоры квартальные граненые стальные бесфланцевые
ОГКК Опоры квартальные граненые стальные бесфланцевые
Смотреть
ОТ Опоры трубчатые
ОТ Опоры трубчатые
Смотреть
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
Вы недавно смотрели
Статьи по теме
Ветровые нагрузки на осветительные конструкции
Ветровые нагрузки на осветительные конструкции
Высокую устойчивость к ветровому давлению имеют стальные граненые опоры, нагрузка в которых равномерно распределяется по стволу, а сужение кверху уменьшает парусность опоры. Конусообразный столб может устоять перед ветром со скоростью 40 м/сек.

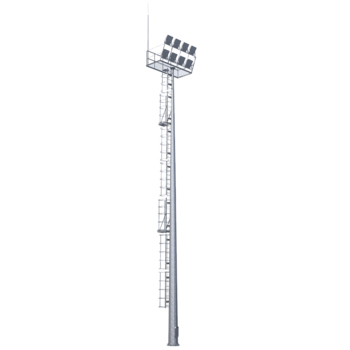

Сравнение опор круглоконического типа с мачтами наружного освещения
