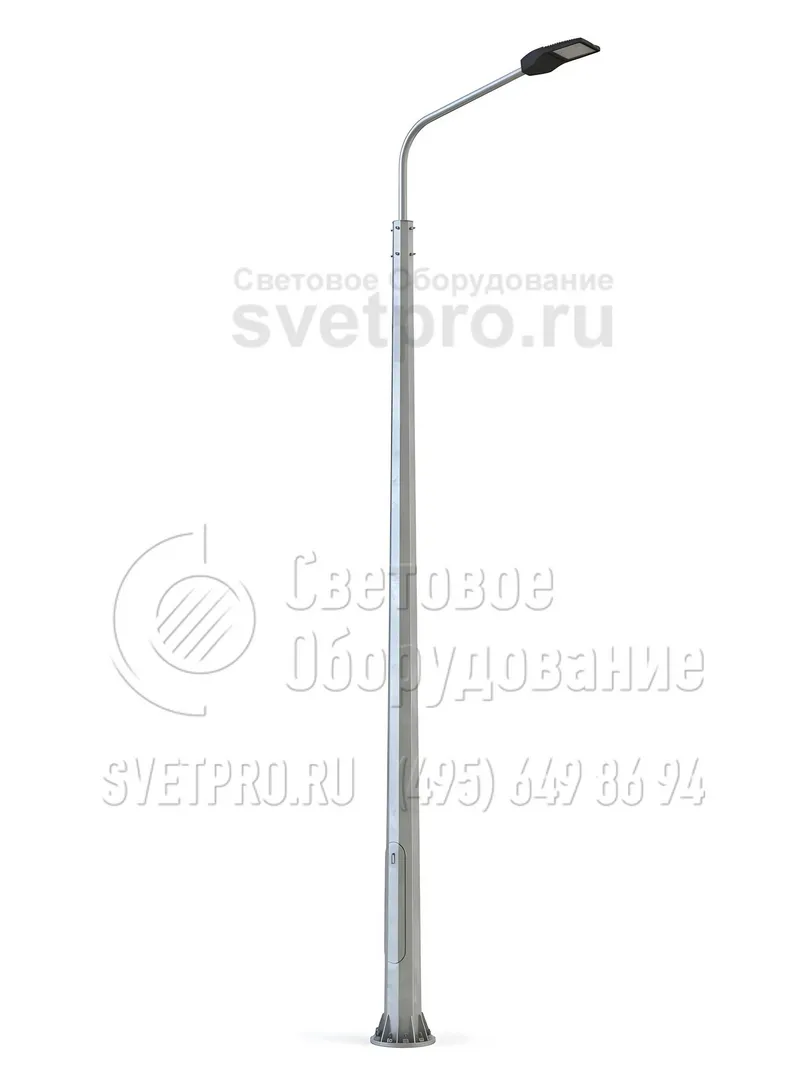

СФГ-700-10 Опора силовая фланцевая граненая высота 10 метров

Главная > Бренды > Opora Engineering > СФГ Опора силовая фланцевая граненая > СФГ-700-10 Опора силовая фланцевая граненая высота 10 метров
Область применения:
  • Для освещения любых объектов с установкой кронштейнов с большим количеством светильников, для подвеса проводов СИП и установки рекламных и иных конструкций.
Назначение:
  • Опоры освещения
Артикул производителя: СФГ-700-10
Установка: На железобетонные фундаменты или трубчатую закладную деталь фундамента
Количество крепежный отверстий: 8-12
Материал: Листовая сталь
Покрытие: Горячее цинкование
Размер фланца: 495 мм
Нижний диаметр: 250 мм
Верхний диаметр: 120 мм
Вес: 275 кг
Высота: 10 м

Производитель «Opora Engineering», Россия

Цена*: от 76 100 руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

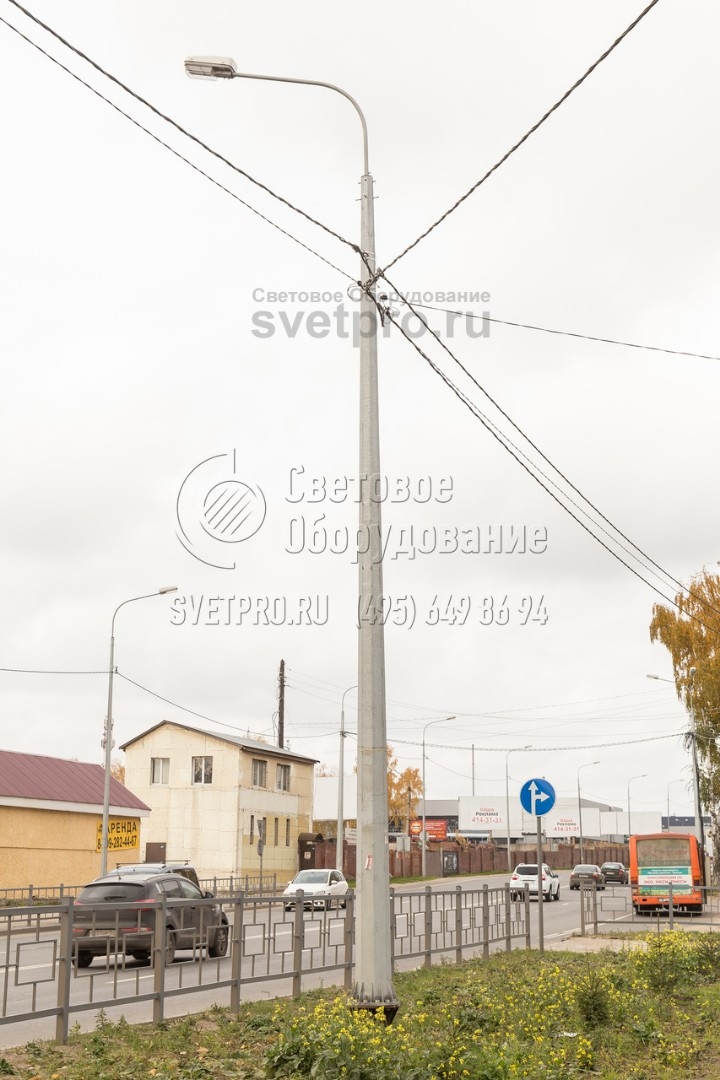

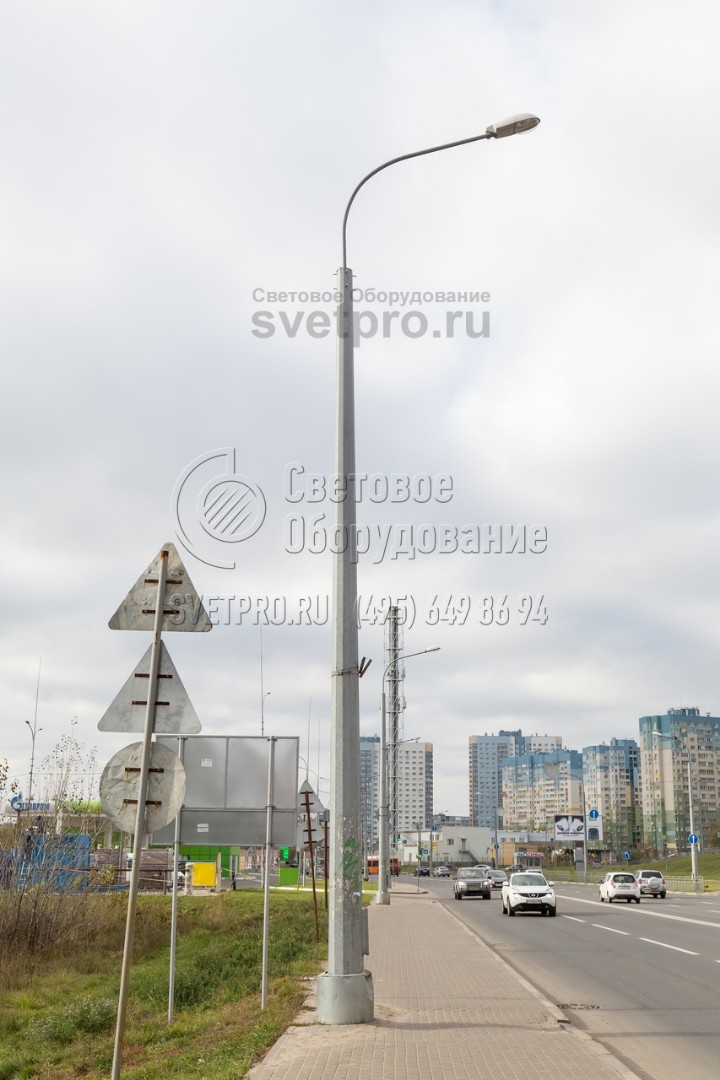

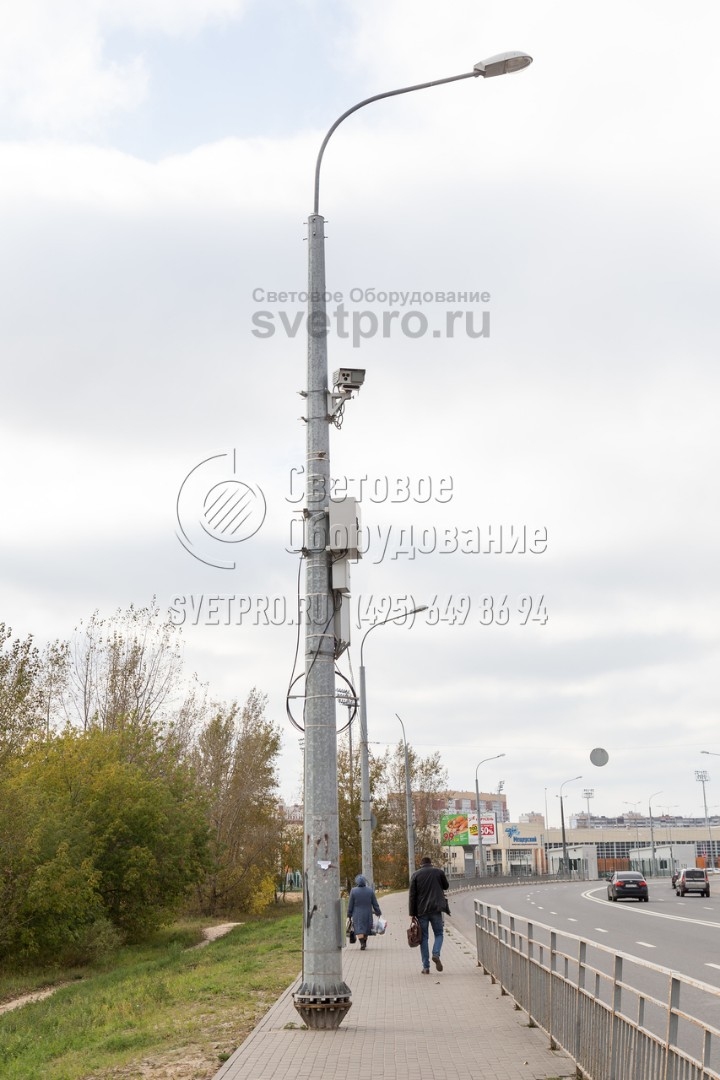

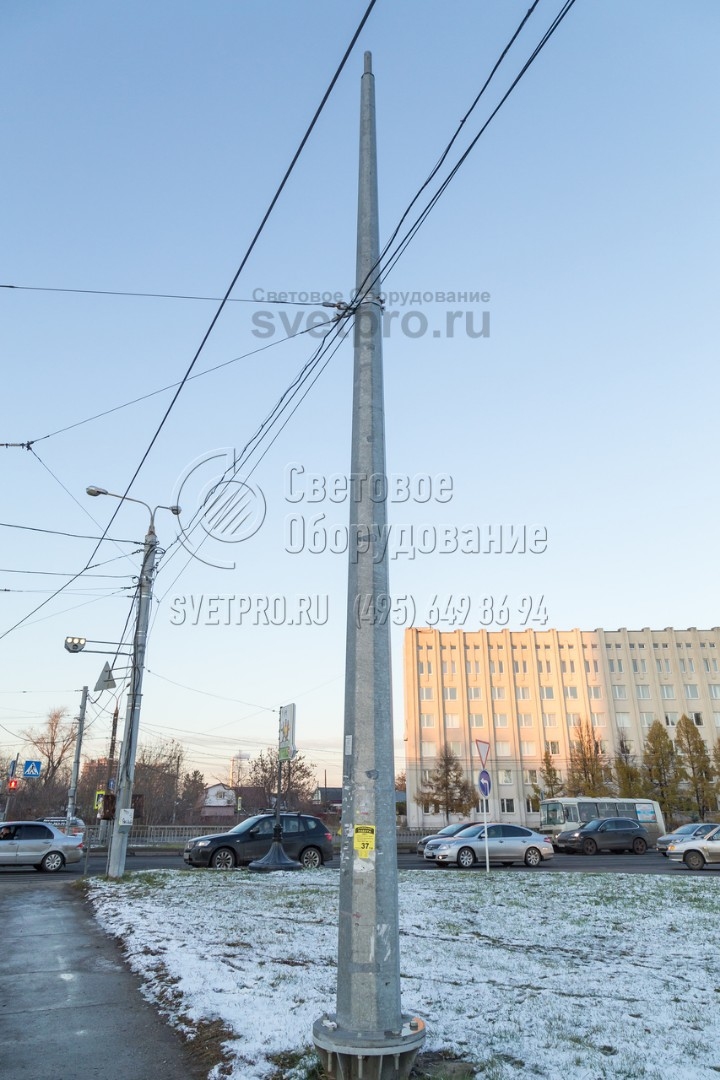

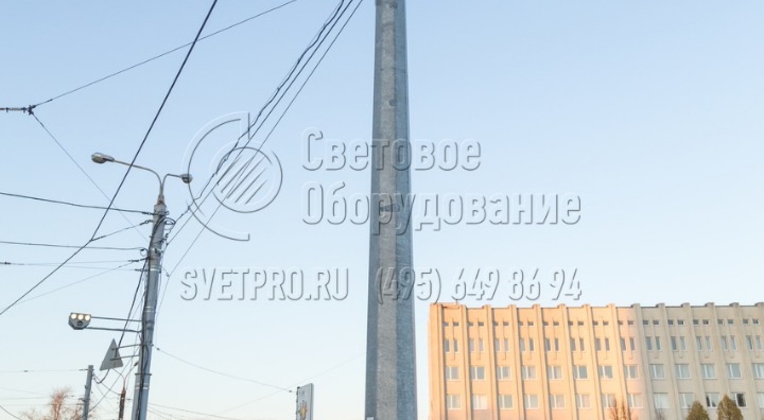

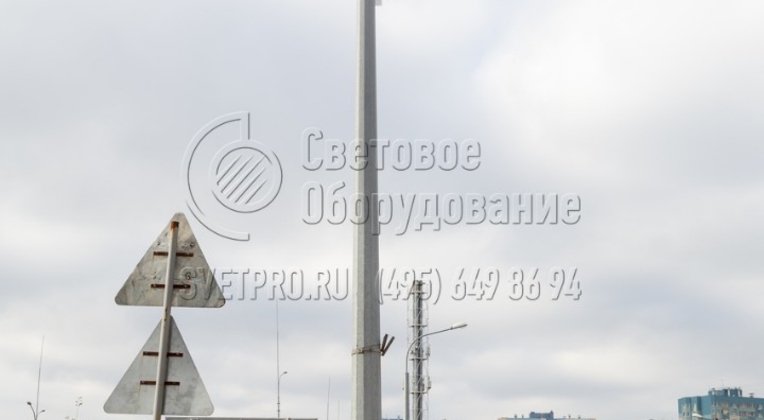

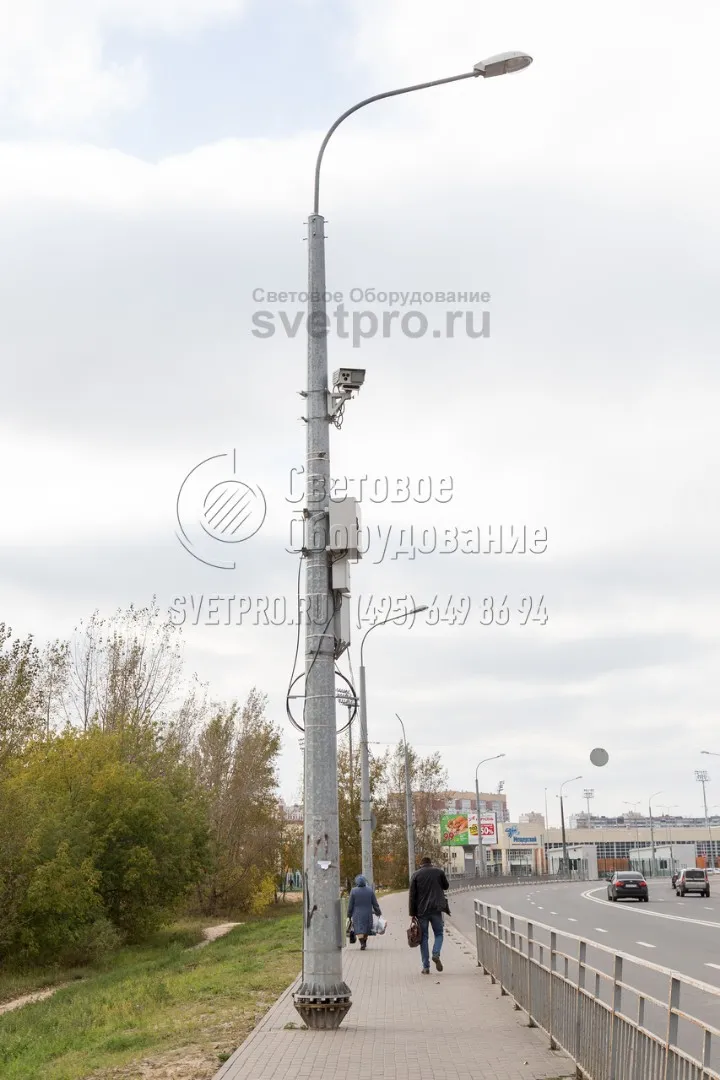

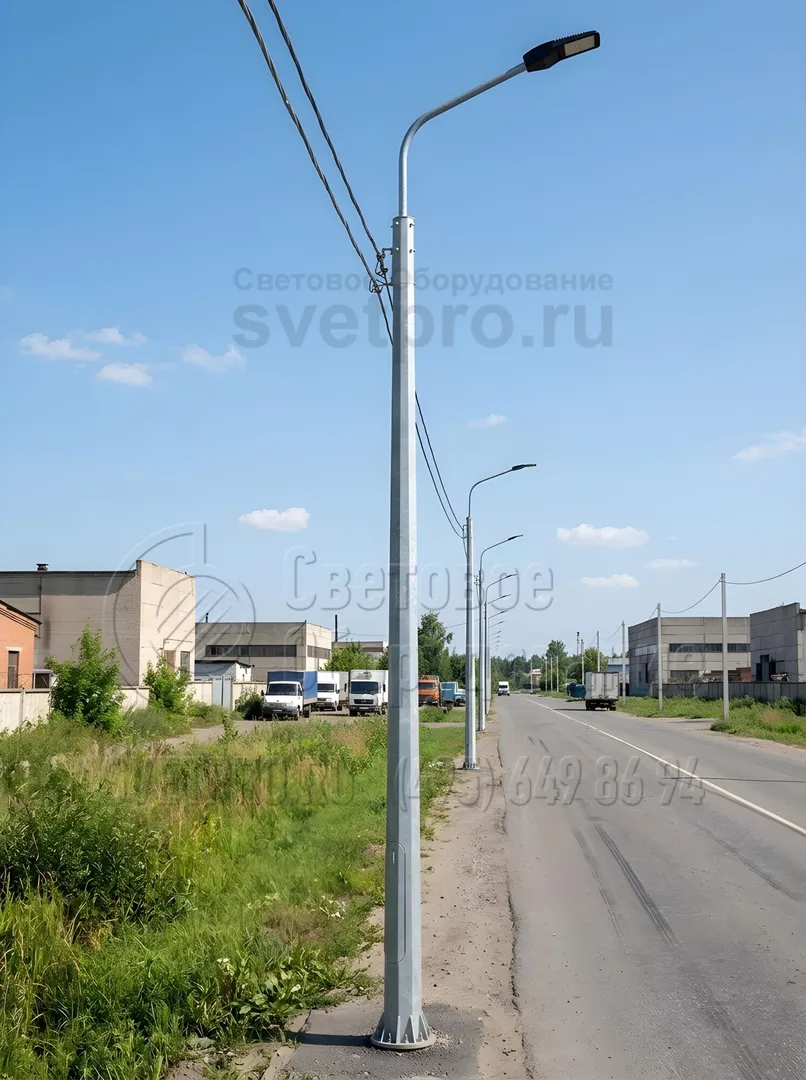

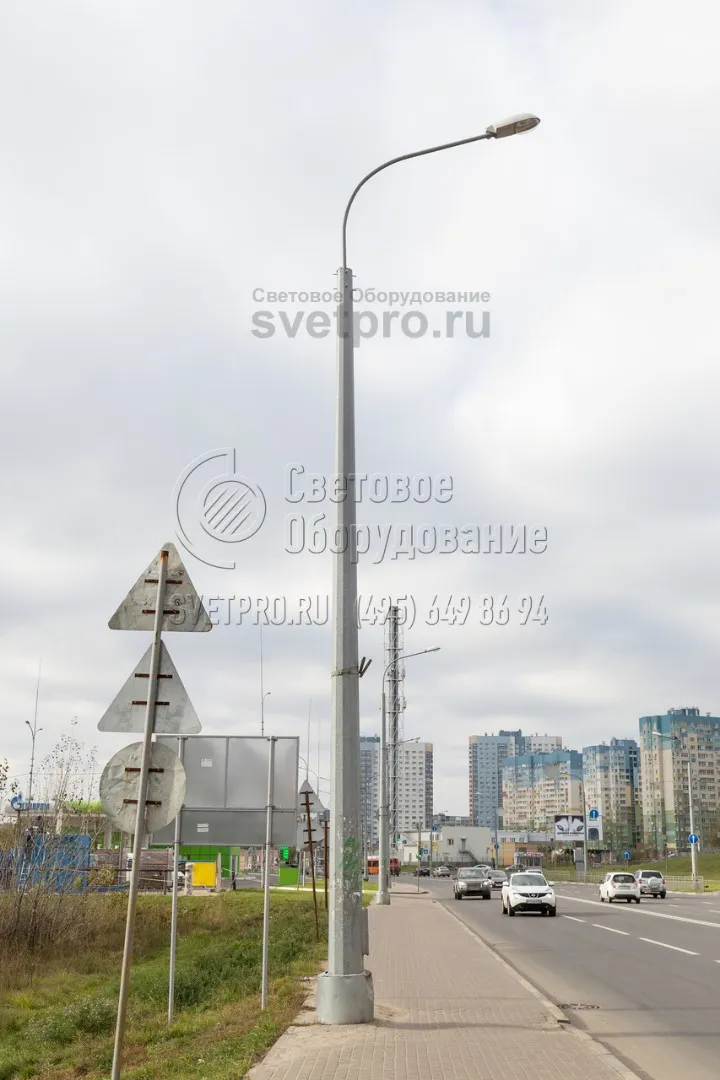

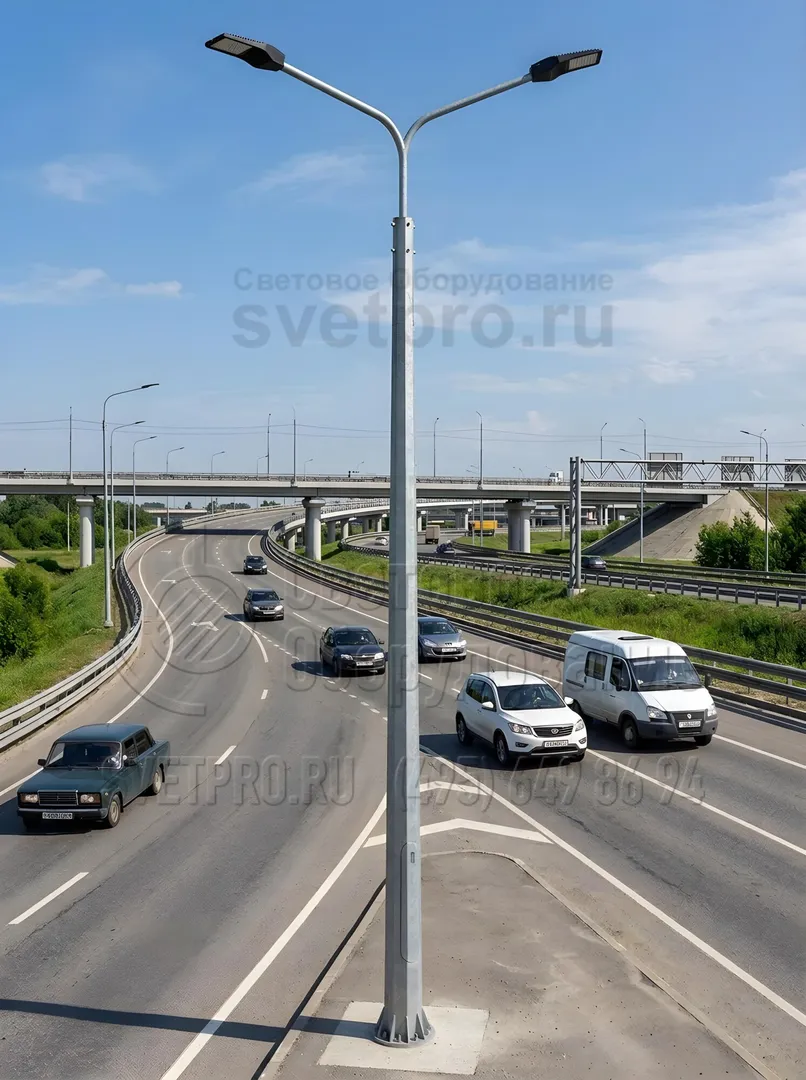

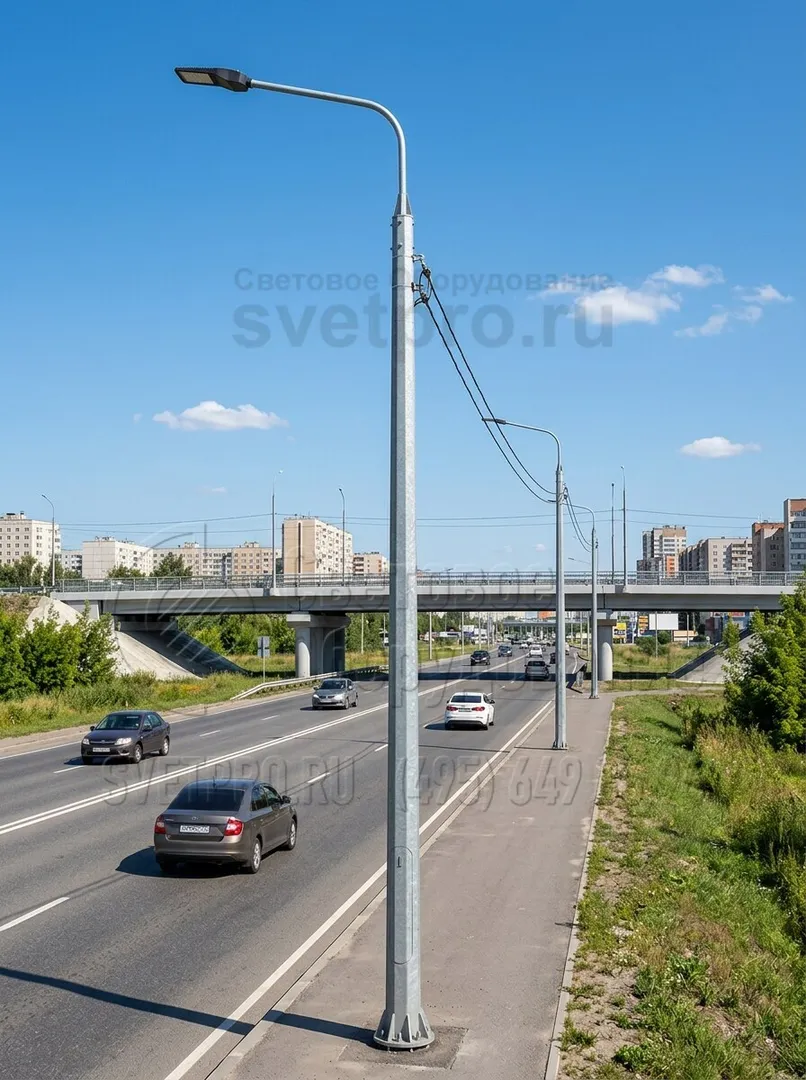

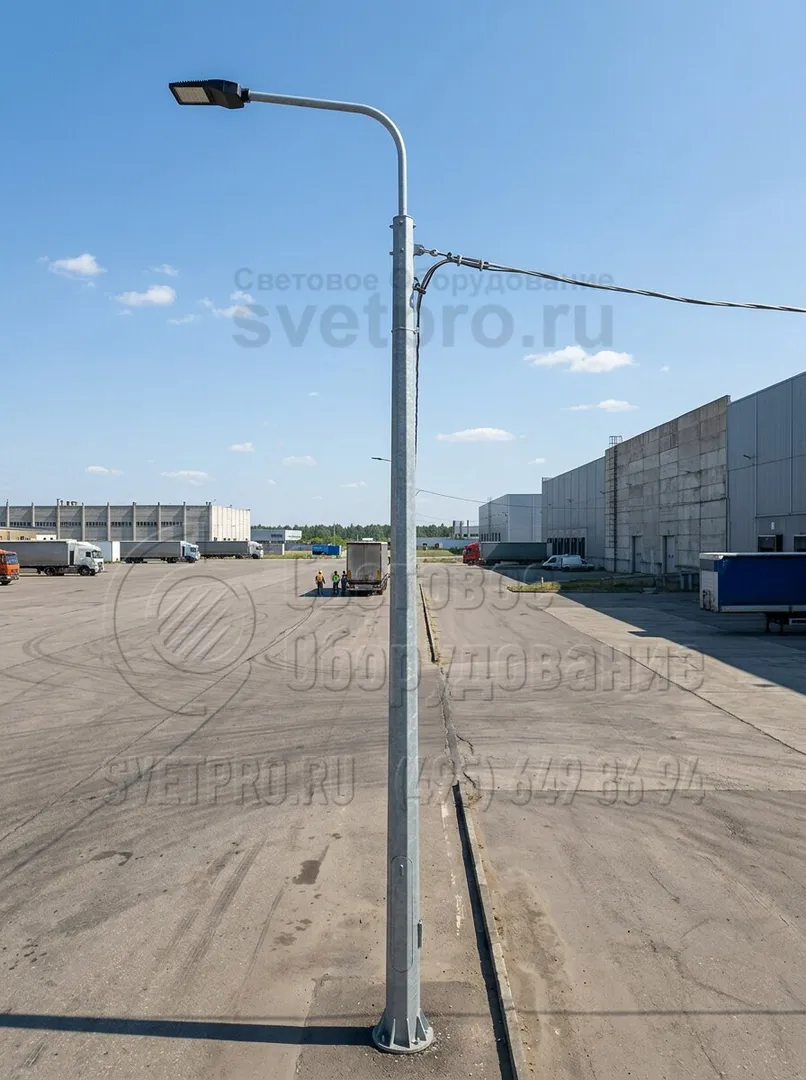

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Наименов-е опорыНаименов-е закладного элемента фундаментаМасса*, кгОбозначение установочного места кронштейнаP, кгH, ммH1, ммh1, ммDн, ммDв, ммS, ммd, ммn, ммА, ммБ, мм
СФГ-700-10,0-01**-ц ЗФ-30/8/Д380-2,5-б 275 Ф6, Ф7, Ф16 700 10000 9000 2500 250 120 5 М30 8 495 380

P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

ОПИСАНИЕ

Модель СФГ-700-10 – граненая силовая конструкция, имеющая высоту 10 метров, которая используется с целью организации освещения на открытых территориях, крупных транспортных развязках либо магистралях, спорткомплексах, жилых микрорайонах, обладающих большой площадью. Опора рассчитана на воздушный и внутренний подвод питающего кабеля, подвес СИП, что позволяет устанавливать ее в различных районах.

Для изготовления СФГ-700-10 используется листовой металлопрокат. Посредством сгибания стали на специальном прессе получается граненая конструкция, обладающая хорошей устойчивостью при небольшом весе. Способность выдерживать высокие нагрузки позволяет устанавливать оборудование в различных климатических зонах. Опора надежно защищена от коррозионного воздействия обработкой металла горячим цинкованием, что также увеличивает период ее эксплуатации до 30 лет.

Установка опоры выполняется на железобетонное основание. Устойчивость конструкции обеспечивается фланцевым соединением при помощи закладного металлического элемента.
