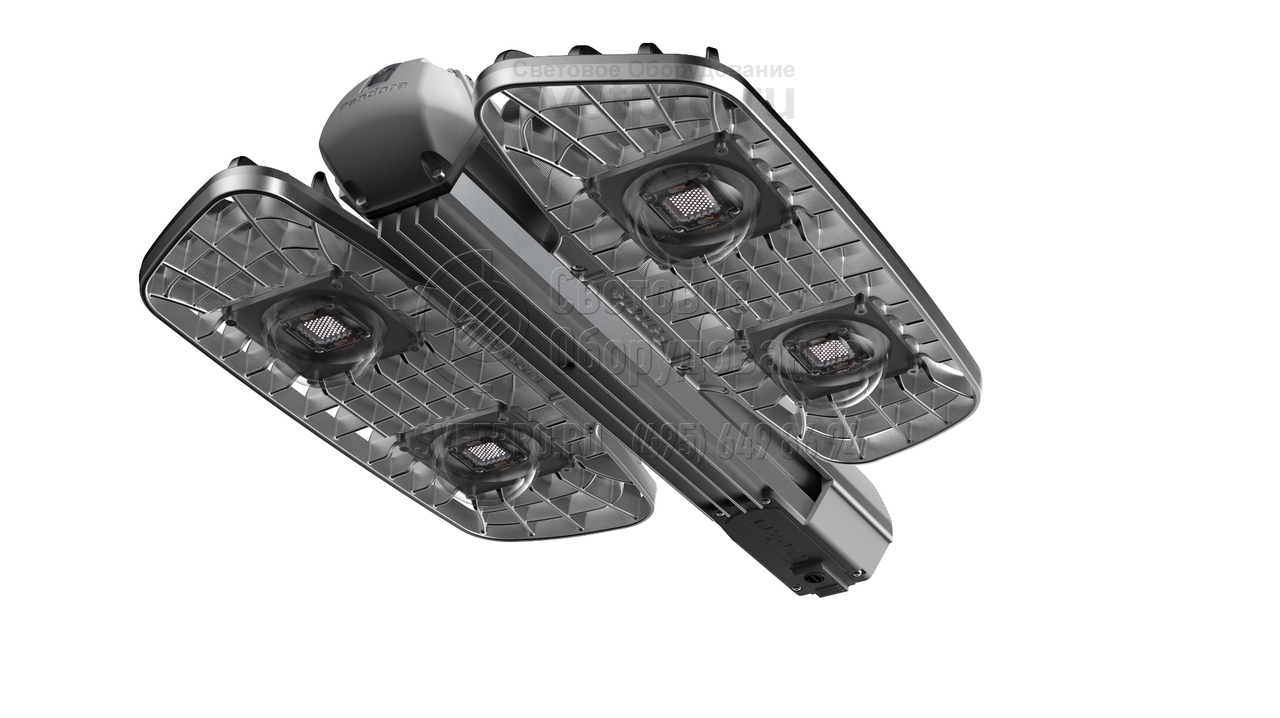

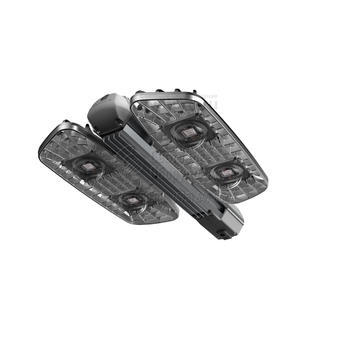

Pandora LED 535AEG-180 Уличный светодиодный светильник

Главная > Бренды > Pandora LED > Pandora LED 535AEG-180
Область применения:
  • Освещение автодорог, пешеходных зон, улиц и других территорий в условиях теплого и умеренно холодного климата (УХЛ, согласно ГОСТ 15150-69).
Назначение:
  • LED Консольные светильники
Источник света: Светодиоды (LED)
Номинальное напряжение: 78-265 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Pandora LED 535AEG-180
Мощность: 20-180 Вт
Гарантийный срок: 5 лет
Индекс цветопередачи: 70 Ra
Цветовая температура: 4200-4400 К
Световой поток: 25800 лм
Габаритные размеры: см. таблицу

Производитель «Pandora LED», Россия

Цена: ОПТ/Розница

Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Осветительные приборы Pandora LED 535AEG-180 применяют для освещения улиц и автострад, пешеходных участков и переходов, зон входа и въезда в подземные автотоннели и переходы.

Изделие устанавливается консольным способом, диаметр трубы – до 50 мм. Важно соблюдение угла наклона кронштейна 15о–75о. Мера улучшает естественную вентиляцию и очистку от загрязнений.

Излучаемый четырьмя светодиодными модулями свет под воздействием линз широко распространяется над освещаемой поверхностью. Количеством образуемого света управляют в автоматическом режиме благодаря наличию GPS приемника и автоматики управления. Реализуются и функции самодиагностики параметров источников света, и аварийная сигнализация. Продолжительность эффективной эксплуатации возрастает благодаря компенсации деградации светового потока. Источник питания и меры дополнительной защиты противостоят нестабильности напряжения, кратковременным импульсам и перенапряжению. Доступна эксплуатация при значительных сезонных отклонениях температуры ±45о.

Модель Pandora LED 535AEG-180 устойчива к вандальным действиям и вибрациям. Металлические конструктивные части – алюминиевые с внешним полимерсодержащим покрытием. Защитные стекла – поликарбонат. Степень герметичности – IP65.

Преимущества

  • высокая базовая светоотдача (светоэффективность)
  • корректная цветопередача, бесшумность во время работы
  • отсутствие стробоскопического эффекта,
  • устойчивость к вибрации
  • стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
  • устойчивость к внешним механическим воздействиям, вибрациям и вандализму
  • имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.

Конструкция

Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптических линз. Для защиты органов зрения все переключения мощности светильника производятся плавно. Светильники модели Pandora LED 535AEG-180/4300 имеют устройство аварийного оповещения о неисправности, в случае выхода из строя одного из модулей светильник начинает поочерёдно мигать световыми модулями. При включении светильника в дневное время, он автоматически переключается на 30 мин. в тестовый режим 10% мощности, что позволяет проводить работы по обслуживанию светильников с минимальным потреблением энергии.

Пример записи обозначения светильников при их заказе или в документации изделия:

Pandora LED 535 AEG-180 /4300

Pandora LED – наименование светильника
535 – номер модели светильника в заводской программе выпуска
A – наличие автоматики управления
E – тип используемых линз, широкие.
G – наличие GPS/Глонасс приёмника
180 – максимальная потребляемая мощность
4300 – цветовая температура матриц (К)

Комплектность поставки

Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.

Технические характеристики

Световой поток, Lm 25800
Потребляемая мощность, W 20-180
Напряжение питания, V 78-265
Тип питающей сети однофазная, перем. тока
Допустимый диапазон частоты питающей сети, Гц 47-63
Коэфф. мощности, не менее 0,98
Номинальный пусковой ток, А 12,5*
Длительность импульса, сек. 0,025
Индекс цветопередачи, Ra  70
Наличие дистанционного управления BlueTooth (70м) +
GPS/Глонасс +
Степень защиты (IP) 65
Вид климатического исполнения, УХЛ  1,2
Крепление установка на трубу, d до 50 мм
Рекомендуемая высота расположения 8-12 метров
Наличие датчика освещенности +
Диапазон рабочих температур, °С от - 45 до + 45
Масса(кг) 11,1
Габаритные размеры ВхШхГ(мм) 594х392х105
Рекомендуемая высота расположения (м) 8-12
Тип защитного стекла оптики поликарбонат
Ресурс работы (ч)  50 000
Количество светодиодных матриц, шт 4
Количество блоков питания, шт 1
Защита от кратковременных импульсов напряжения  до 2000V
Защита по длительному перенапряжению  до 400V
Цветовая температура, К 4200-4400
Цвет темно-серый
Оптический КПД светильника, не менее, % 88
Заменяемый аналог ДРЛ-700 (400, 250, 150), ДНаТ-400 (250, 150, 100)
Световая эффективность светильника, лм/Вт, не менее:
При 100% мощности 143
При 75% мощности 145
При 50% мощности 151
При 30% мощности 156
Номинальный световой поток светильника, Лм, не менее:
При 100% мощности 25800
При 75% мощности 19570
При 50% мощности 13600
При 30% мощности 8400
Гарантийные обязательства 5 лет

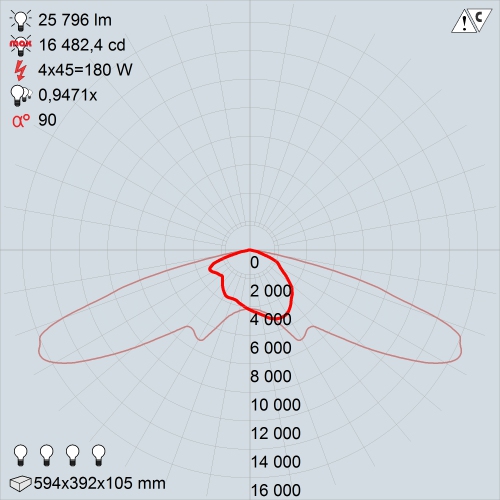

КСС

[msGallery] The resource with id = is not instance of msProduct. [msGallery] The resource with id = is not instance of msProduct. [msGallery] The resource with id = is not instance of msProduct. [msGallery] The resource with id = is not instance of msProduct.
Pandora LED 535AEG-180-30 Pandora LED 535AEG-180-50 Pandora LED 535AEG-180-75 Pandora LED 535AEG-180

Обслуживание светильников

Светильник Pandora LED 535 AEG-180/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.

Указание мер безопасности

Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.

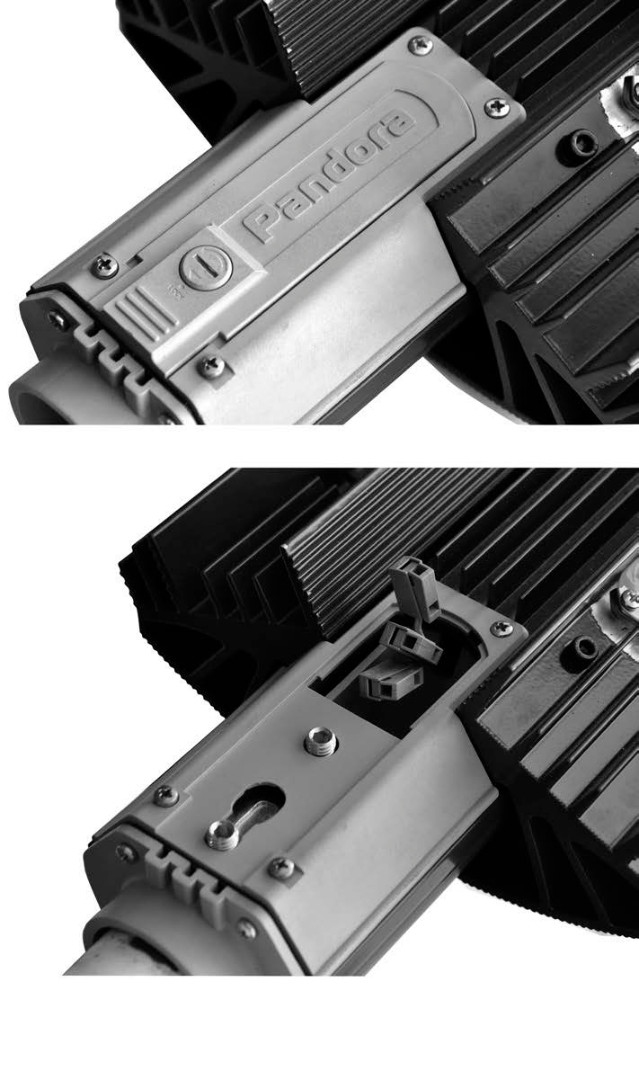

Руководство по монтажу

[msGallery] The resource with id = is not instance of msProduct.

  • Поверните фиксатор 1 на 900
  • Сдвиньте крышку 2 в направлении указанном стрелками
  • Оденьте светильник на трубу кронштейна.
  • Закрепите светильник на трубе болтами 4.
  • Подсоедините питающие и заземляющий провода к клеммным колодкам 3.
  • В обратном порядке оденьте крышку 2 и зафиксируйте фиксатором 1

Инструмент:

1. отвертка РН 4-6
2. 6-ти гранный ключ 6 мм
Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.

Соответствует техническим условиям ТУ 3461-001-55684712-2012 и признан годным к эксплуатации.

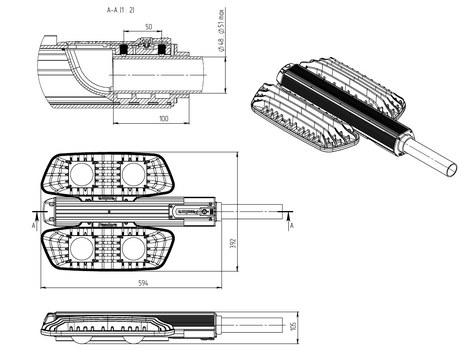

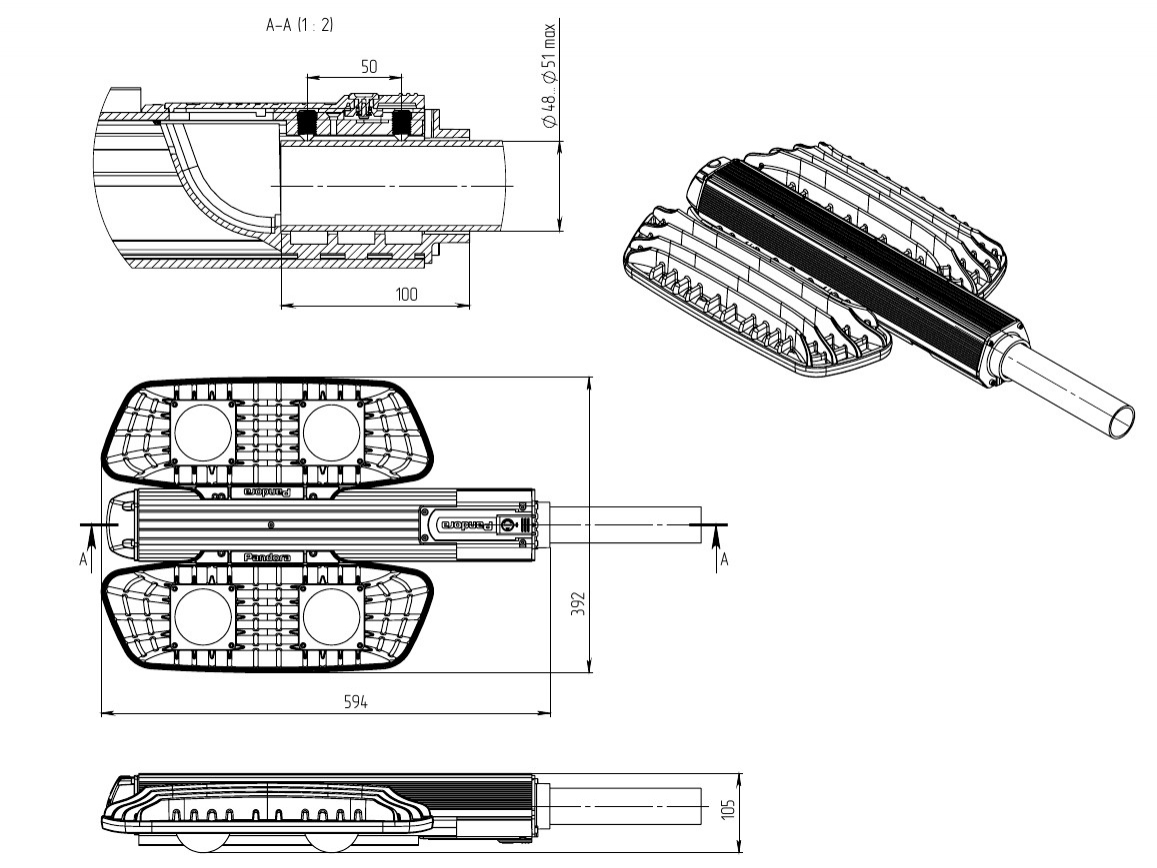

ГАБАРИТНЫЕ РАЗМЕРЫ
