ОГК-16 Опоры граненые конические высота 16 метров
Цена*:
102 953
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
ОГК-16 — это самая высокая опора для систем наружного освещения из этой линейки. Высота конструкции от уровня земли (опорной площадки) до верхнего среза корпуса составляет 16 метров. Реальная высота размещения светильника или прожектора может быть большей. Для этого используются кронштейны с длинными и высокими рожками.
Опора этой модели монтируется на фланец. Благодаря этому упрощается установка конструкций в сложных местах и на местности с неровным рельефом, а также на элементах дорожной инфраструктуры.
Возможны такие варианты:
- В классическом случае для монтажа используется закладная деталь. Она имеет трубчатую конструкцию, устанавливается в котлован и бетонируется. Наземная часть прикручивается к опорной площадке с помощью болтов.
- Если необходимо установить опору на мосту, эстакаде, крыше паркинга или постройки, закладная деталь не используется. Необходимые для установки элементы встраиваются в постройку или привариваются к стальным балкам. Закрепить таким образом прямостоечную опору нельзя.
- Если нужно сместить центральную ось опоры относительно оси фундамента, используются консоли. Они изготавливаются индивидуально под каждое место установки. Такой способ монтажа обычно используют на насыпях.
Для приобретения опор этой модели, а также закладных деталей и консолей для установки, обращайтесь в нашу компанию. МЫ изготавливаем конструкции по индивидуальному заказу в срок до 8 недель.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГК-16 |
| Количество световых приборов: | 1-8, в зависимости от кронштейна |
| Установка: | На забетонированный в грунт фундамент, опорной фланцевой частью |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовая сталь |
| Размер фланца: | 500 мм |
| Нижний диаметр: | 300 мм |
| Верхний диаметр: | 90 мм |
| Вес: | 350 кг |
| Высота: | 16 м |
| Форма опоры: | Граненая |
| Тип короны: | Без короны |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование | Цена | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|---|
| ОГК | m,кг | H, м | d, мм | D, мм | A, мм | B, мм | |
| ОГК-16 | 102 953 ₽ | 350 | 16 | 90 | 300 | 500 | 400 |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

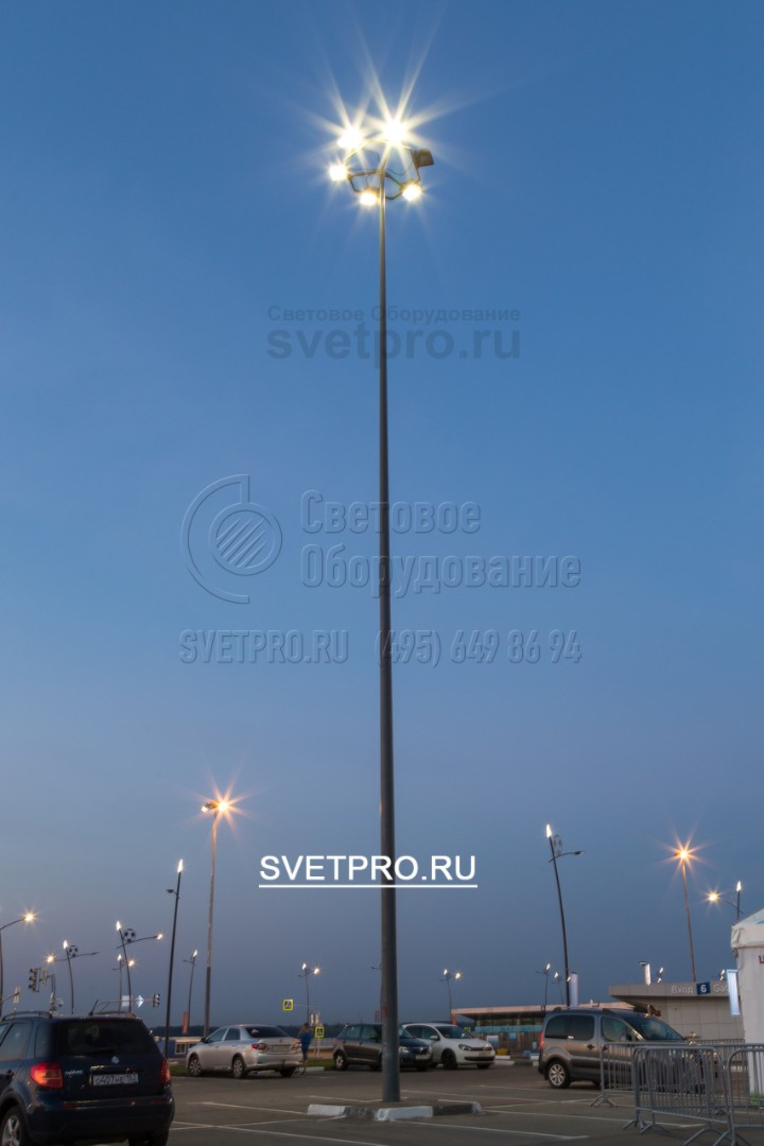

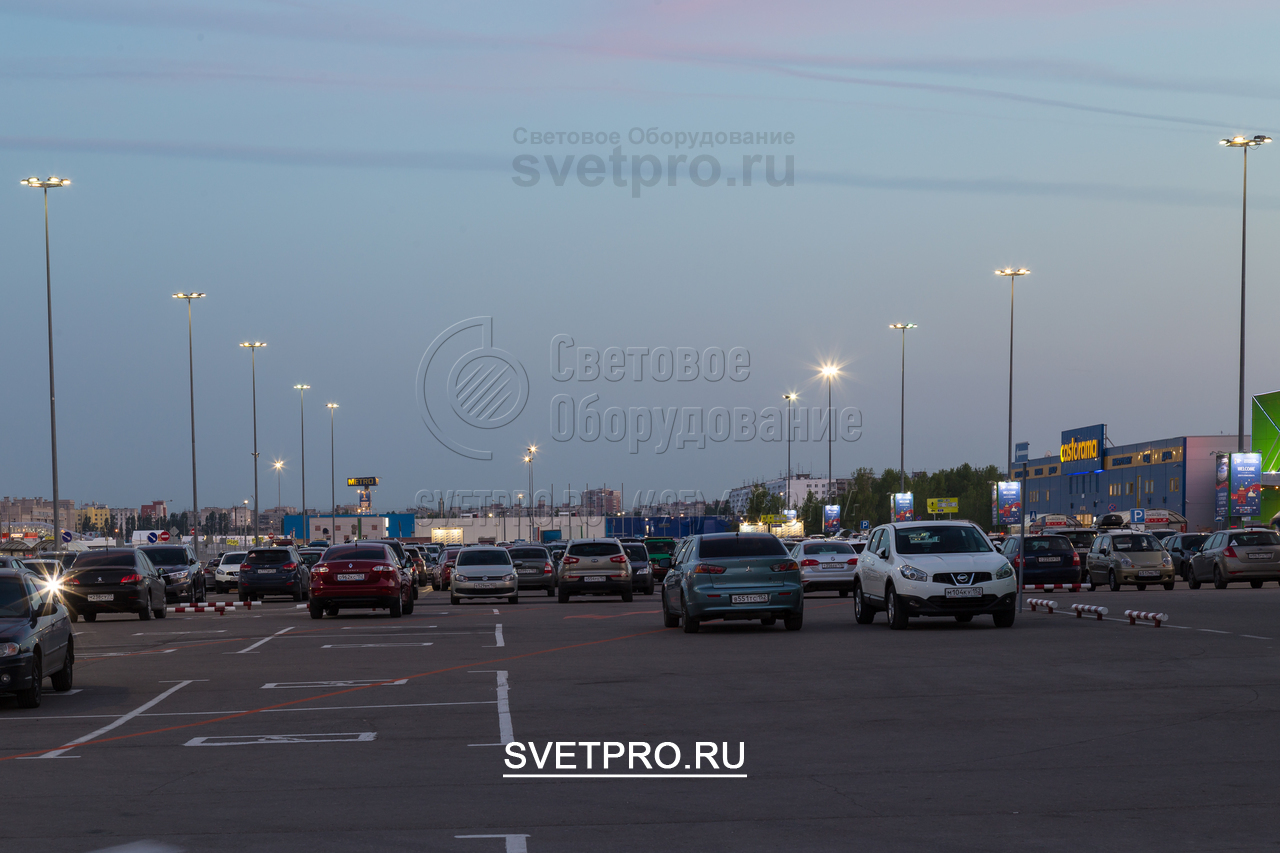

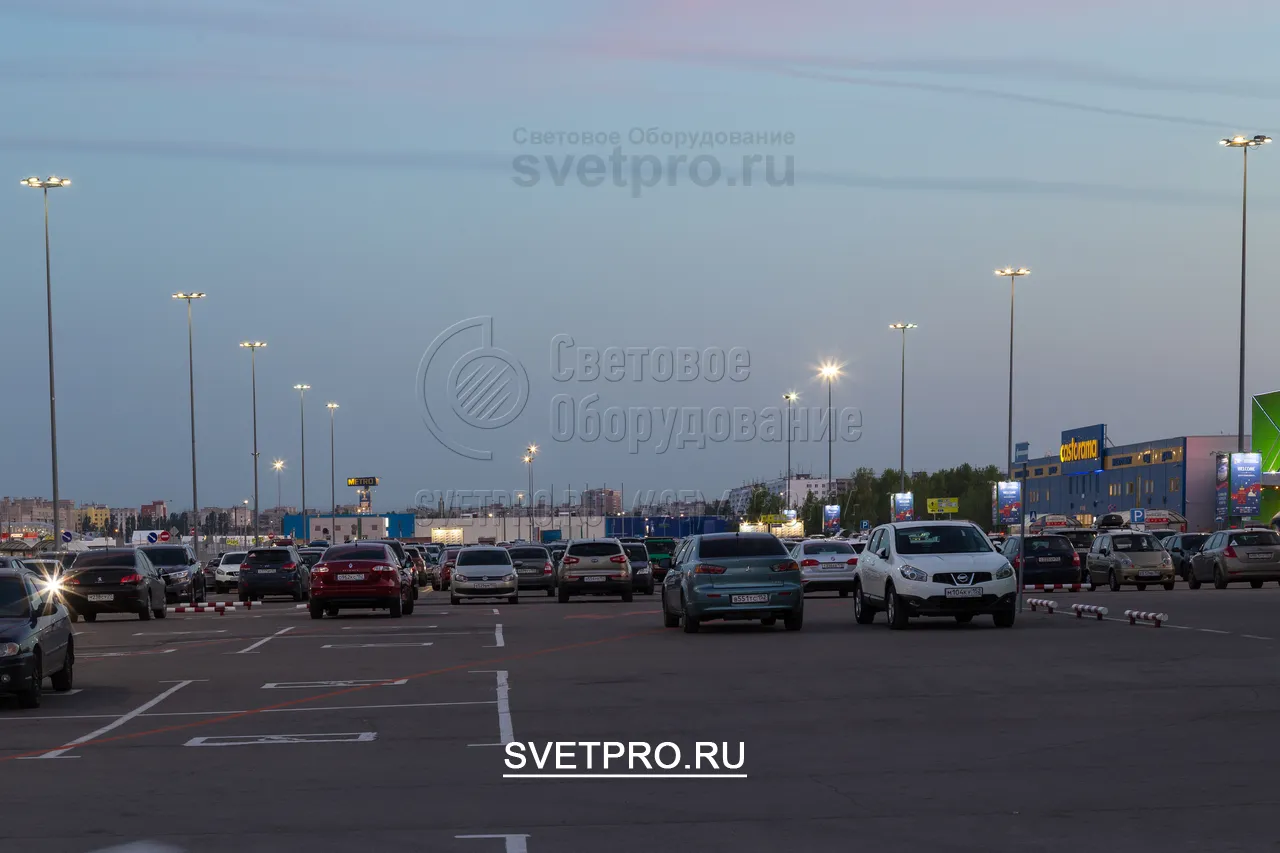

1. ОГК высотой 16 метров заменяют собой осветительные мачты. На них можно установить светильники для освещения большой открытой площадки. Часто такие решения используют на парковках для транспорта перед большими спортивными, торговыми, развлекательными объектами. -

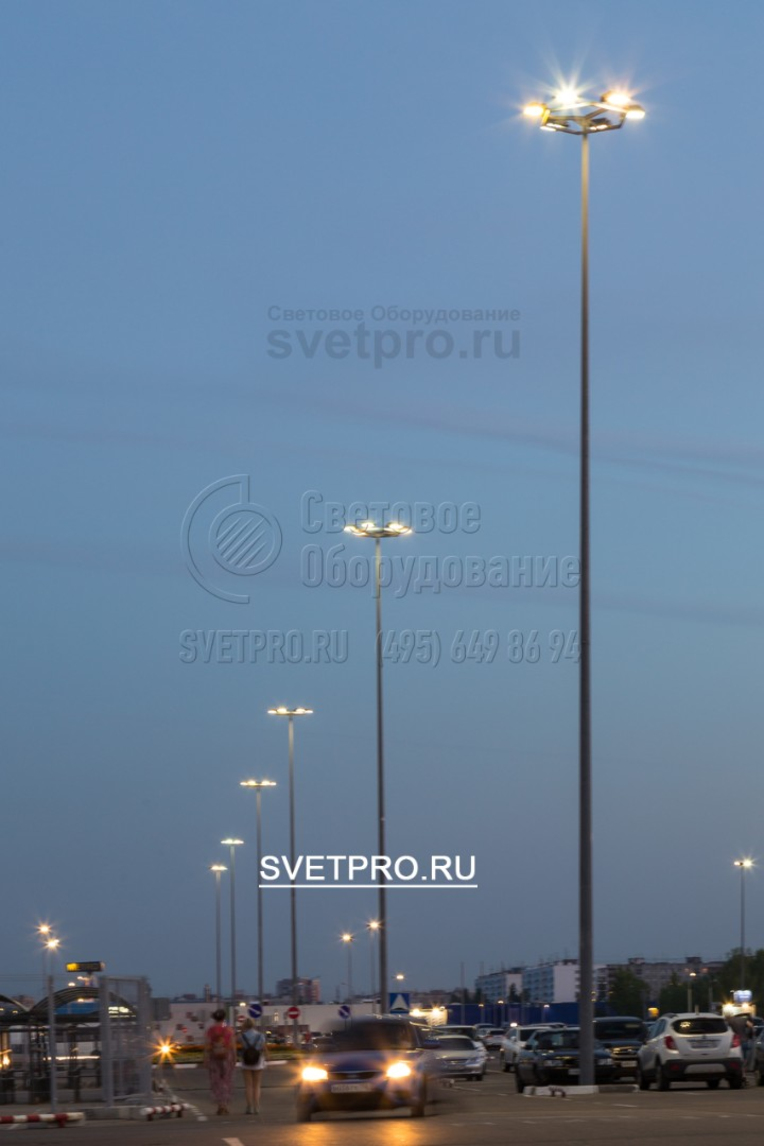

2. Опора позволяет разместить светильники на большой высоте — до 16 метров. В отличие от мачты, она не требует массивного основания и индивидуальной разработки проекта фундамента. Но выдерживает меньший вес светильников, чем высокомачтовая конструкция. -

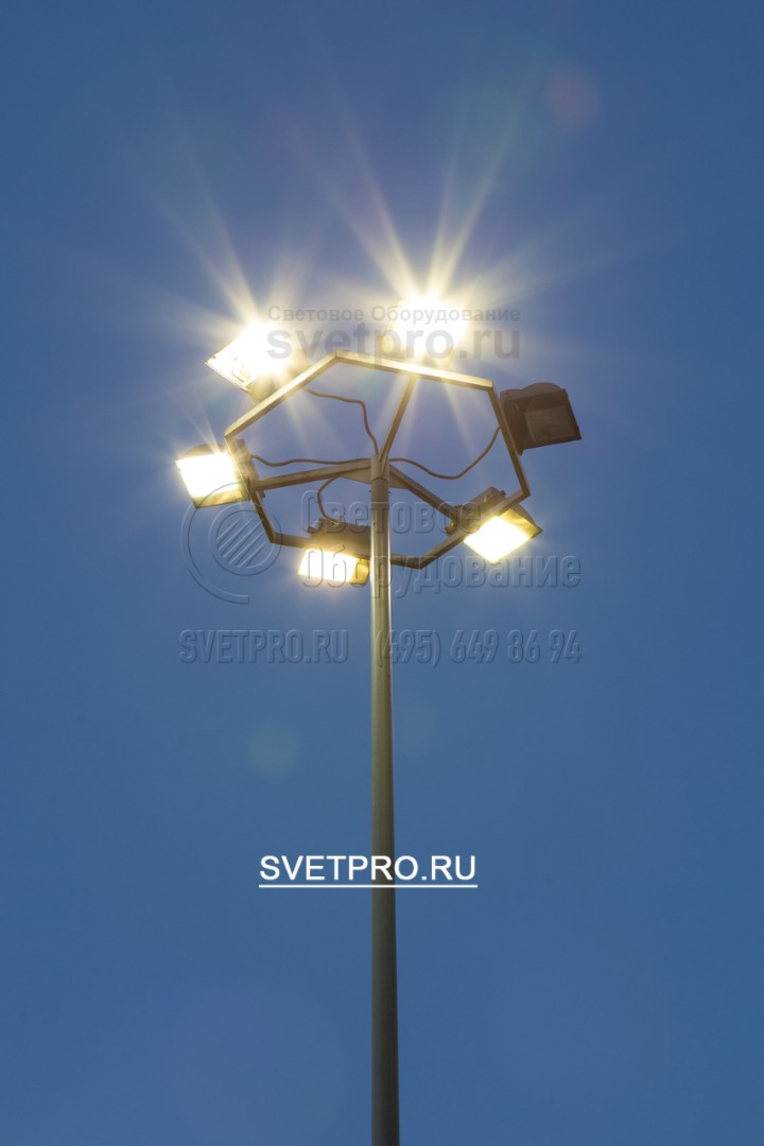

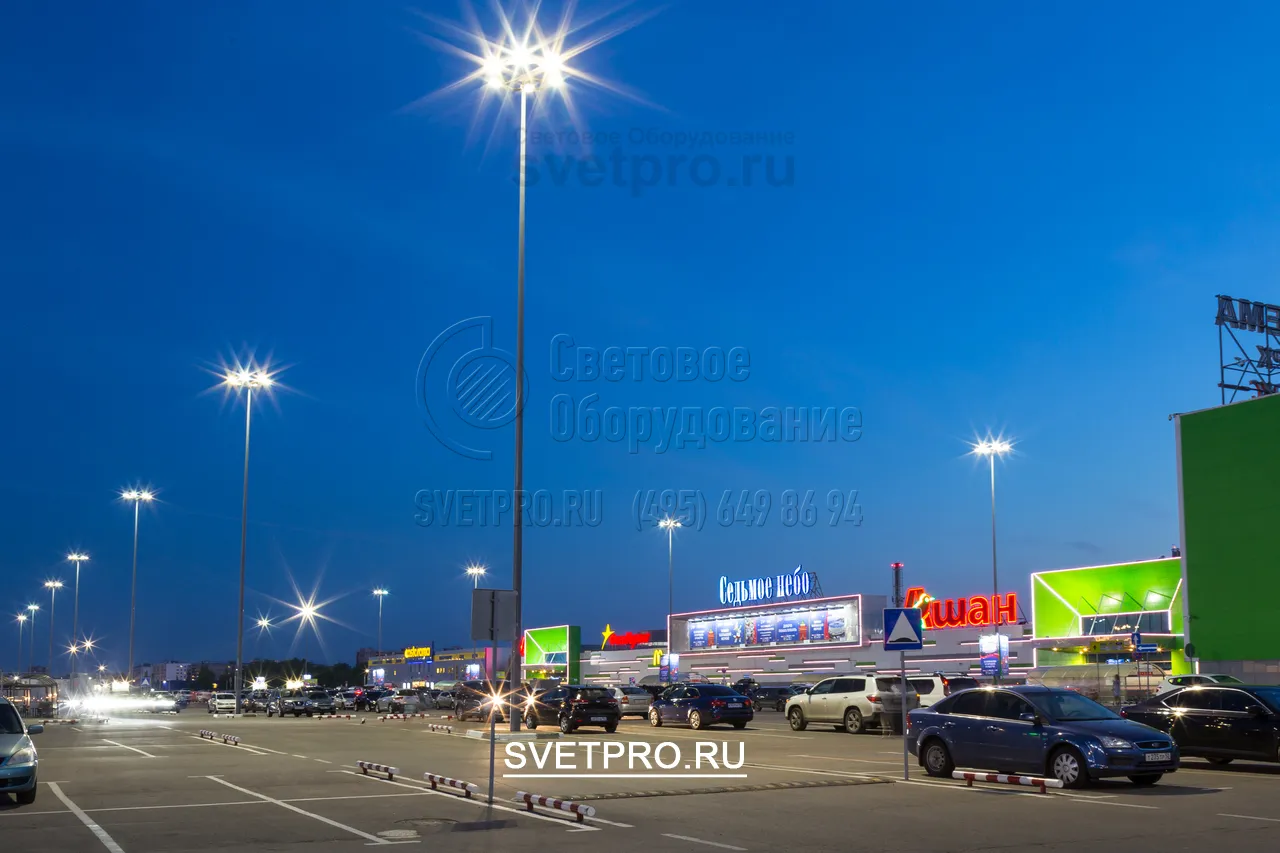

3. На изображении приведен пример использования опор ОГК с высотой в 16 метров для освещения парковки перед крупным торговым центром. На верхушках установлены многогранные кронштейны для крепления прожекторов с направленным световым лучом. -

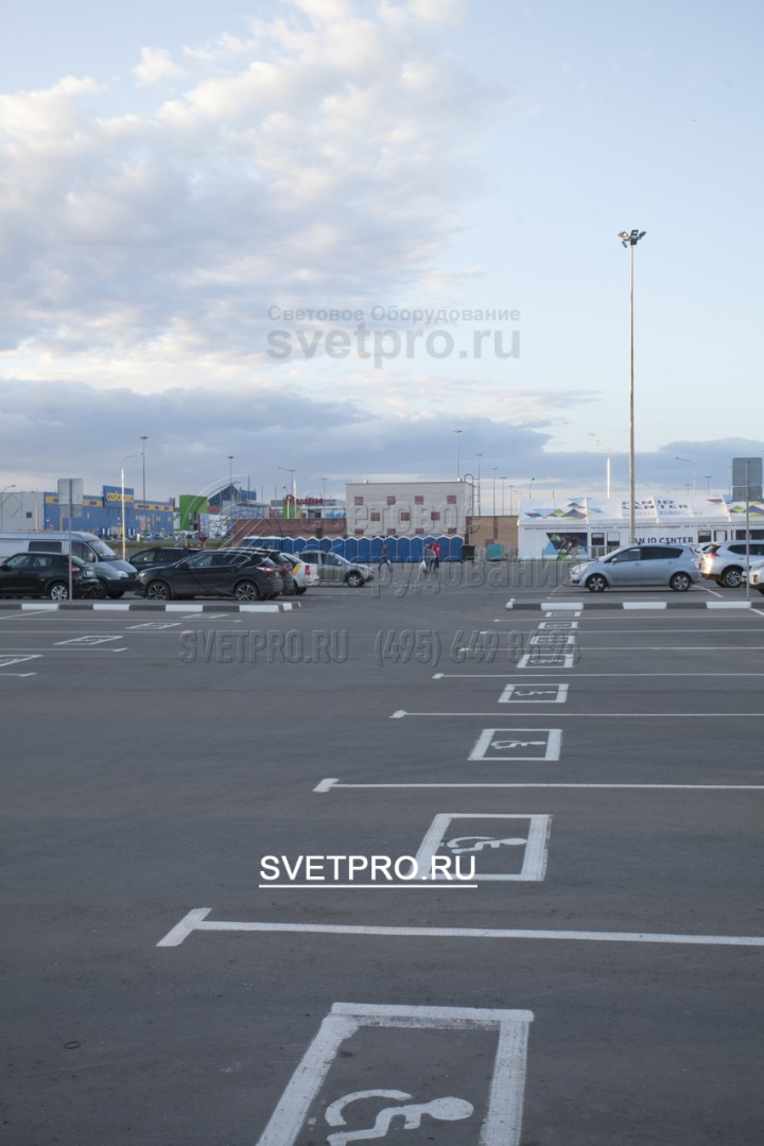

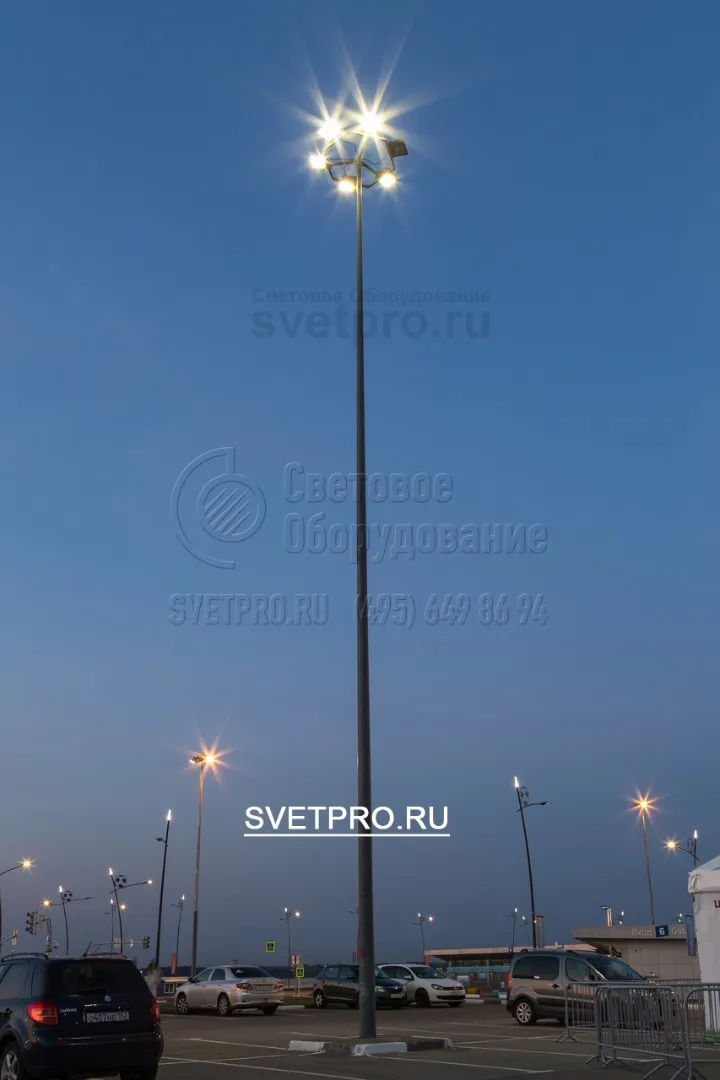

4. Для установки прожекторов на верхушках мачт применяются кронштейны 6-угольной формы. На каждой стороне фигуры за монтажную скобу закреплен прожектор, луч которого можно точно направить в нужную точку освещаемого пространства. -

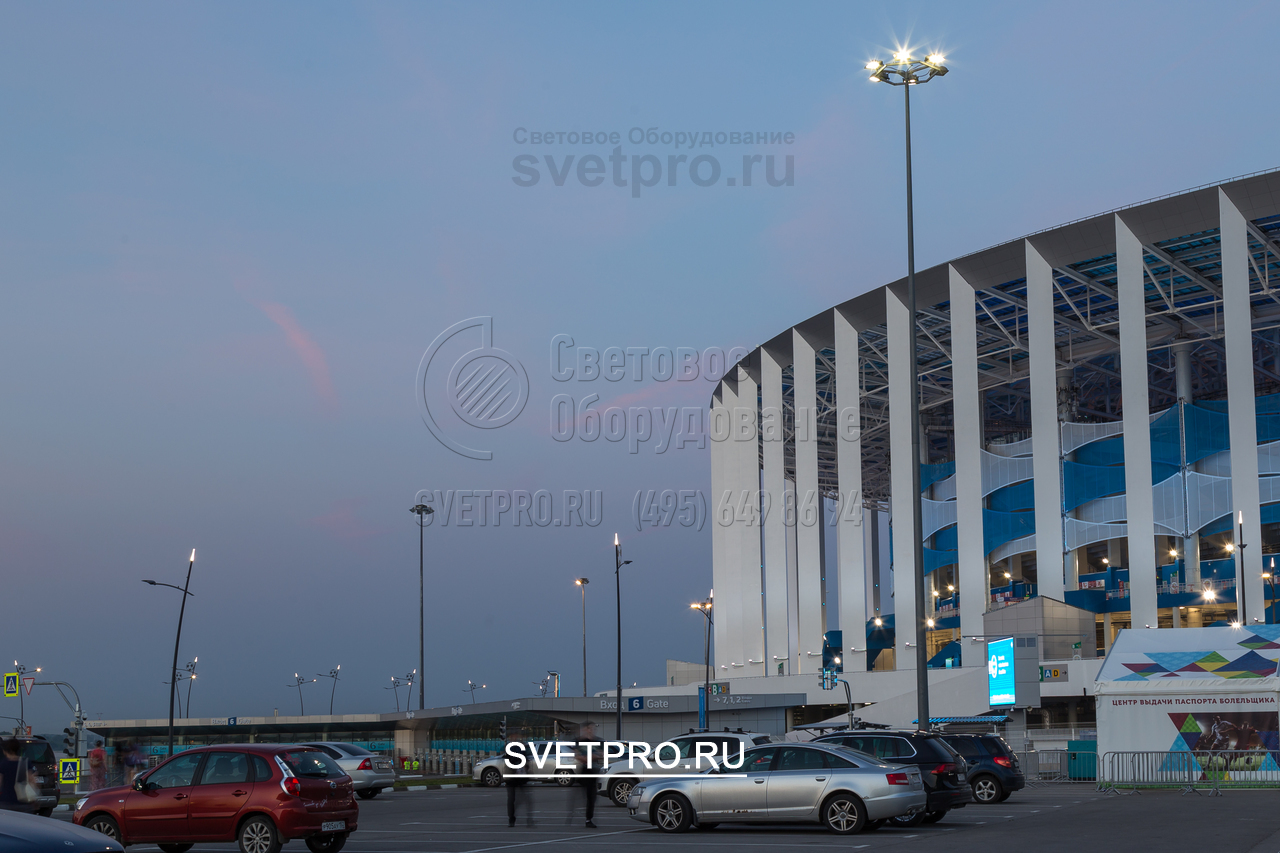

5. Для подачи электричества к светильникам на верхушках используются подземные кабели. Поэтому открытая освещаемая площадка имеет красивый внешний вид. Упрощается подключение проводов, они защищены от обрывов при неблагоприятных погодных условиях. -

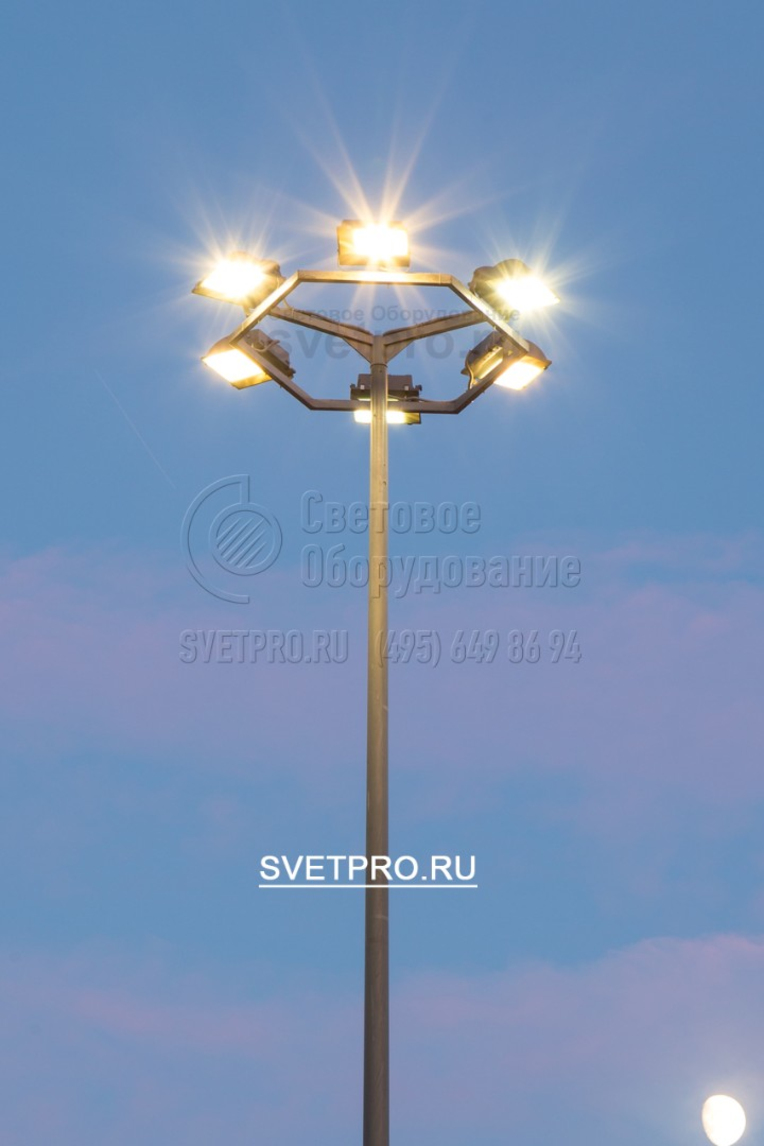

6. Опора типа ОГК с высотой ствола в 16 метров устанавливается только на фланец. Длина закладного элемента и габариты фундамента подбираются в соответствии с типовой документацией и климатических условий в месте эксплуатации. -

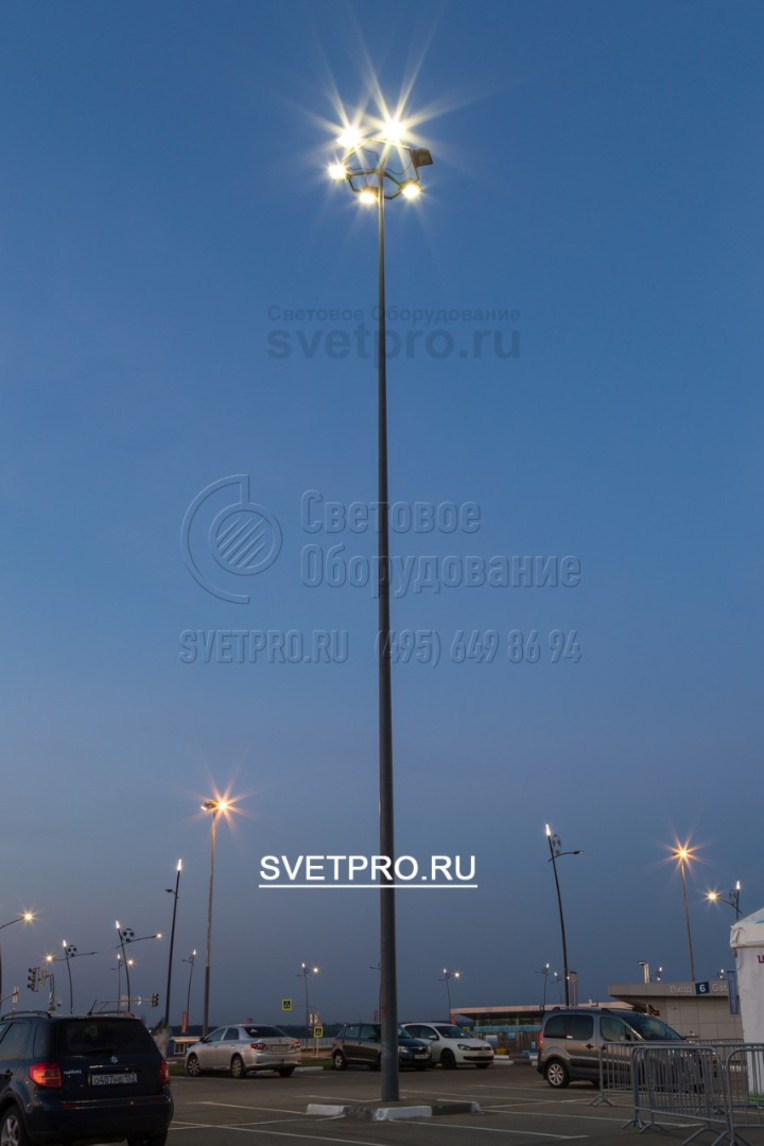

7. Благодаря фланцевому способу крепления наземной части корпуса, его легко выровнять относительно вертикальной оси. Для этого нужное положение придается самой закладной детали. После прикручивания болтов корпус сам займет нужное положение. -
8. В представленном на изображении варианте кронштейн для прожекторов установлен на оголовке с помощью хвостовика. Он вкладывается внутрь корпуса на глубину в 30 см, благодаря чему достигается повышенная прочность соединительного узла. -
9. Высокие опоры ОГК отличаются от мачт меньшим весом и несущей способностью. На их верхушке можно устанавливать ограниченное число световых приборов. Но они проще в установке, дешевле в изготовлении и не требуют индивидуального проектирования фундамента. -
10. При использовании высоких опор можно уменьшить их число на освещаемой площадке. Благодаря этому освобождается место для маневрирования транспорта. Лучи прожекторов можно направлять на нужные участки площадки и добиваться яркого освещения в опасных местах.
