СФГ-1300-8 Опора силовая фланцевая граненая высота 8 метров
| Область применения: |
|
| Назначение: |
|
| Артикул производителя: | СФГ-1300-8 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Листовая сталь |
| Покрытие: | Горячее цинкование |
| Размер фланца: | 540 мм |
| Нижний диаметр: | 320 мм |
| Верхний диаметр: | 120 мм |
| Вес: | 313 кг |
| Высота: | 8 м |
Производитель «Opora Engineering», Россия
Цена*:
от 68 400
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Фото с объектов

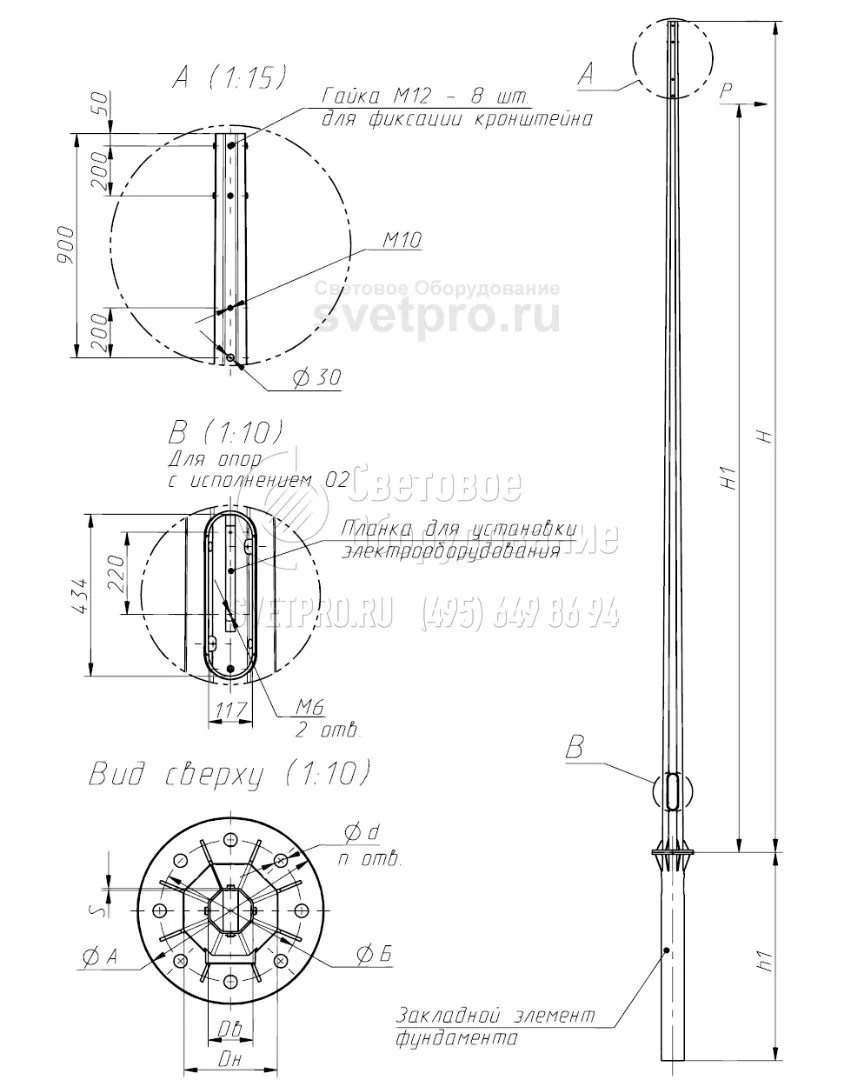

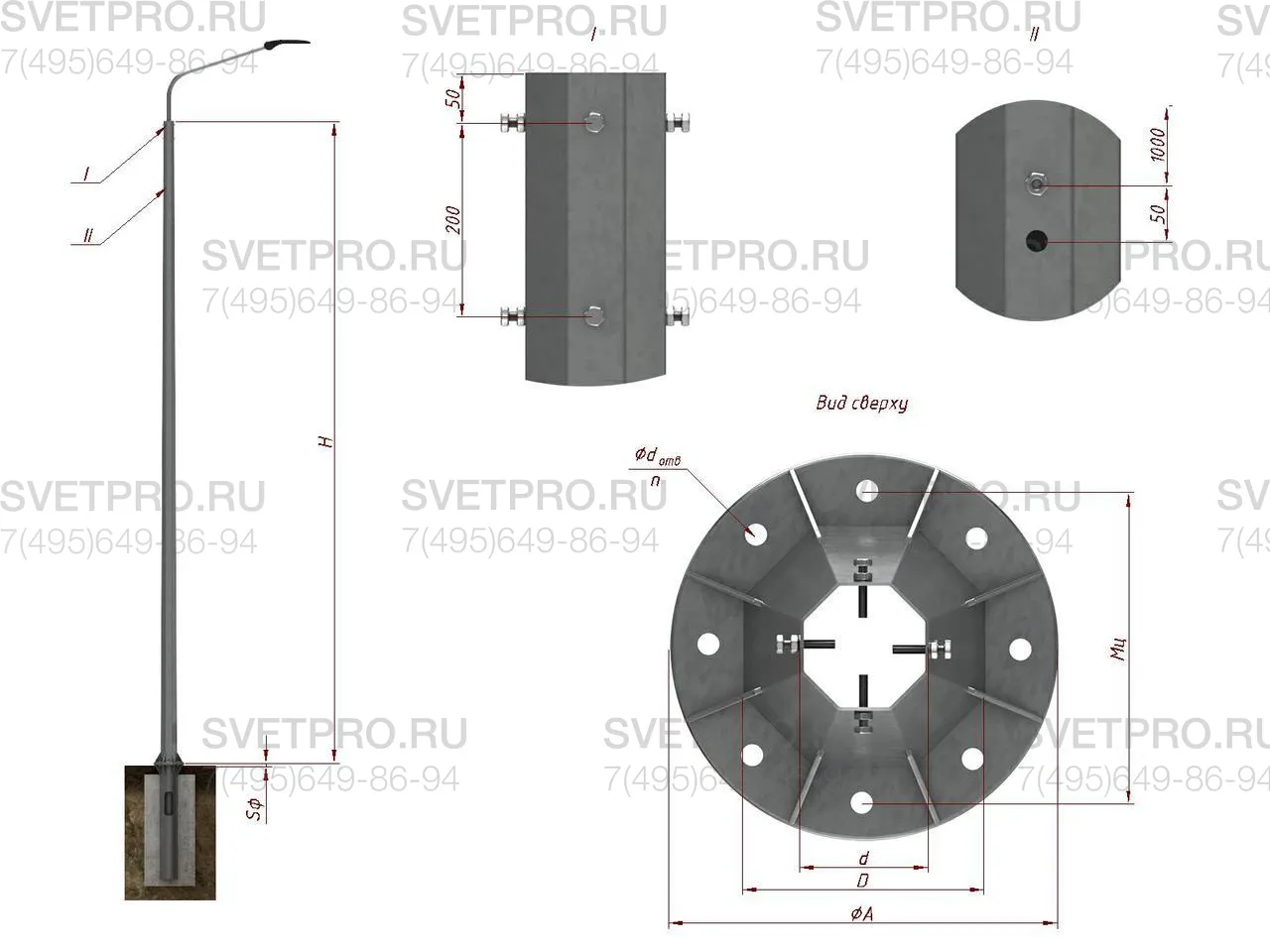

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименов-е опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФГ-1300-8,0-01**-ц | ЗФ-30/12/Д440-3,0-б | 313 | Ф6, Ф7, Ф16 | 1300 | 8000 | 8000 | 3000 | 320 | 120 | 6 | М30 | 12 | 540 | 440 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.

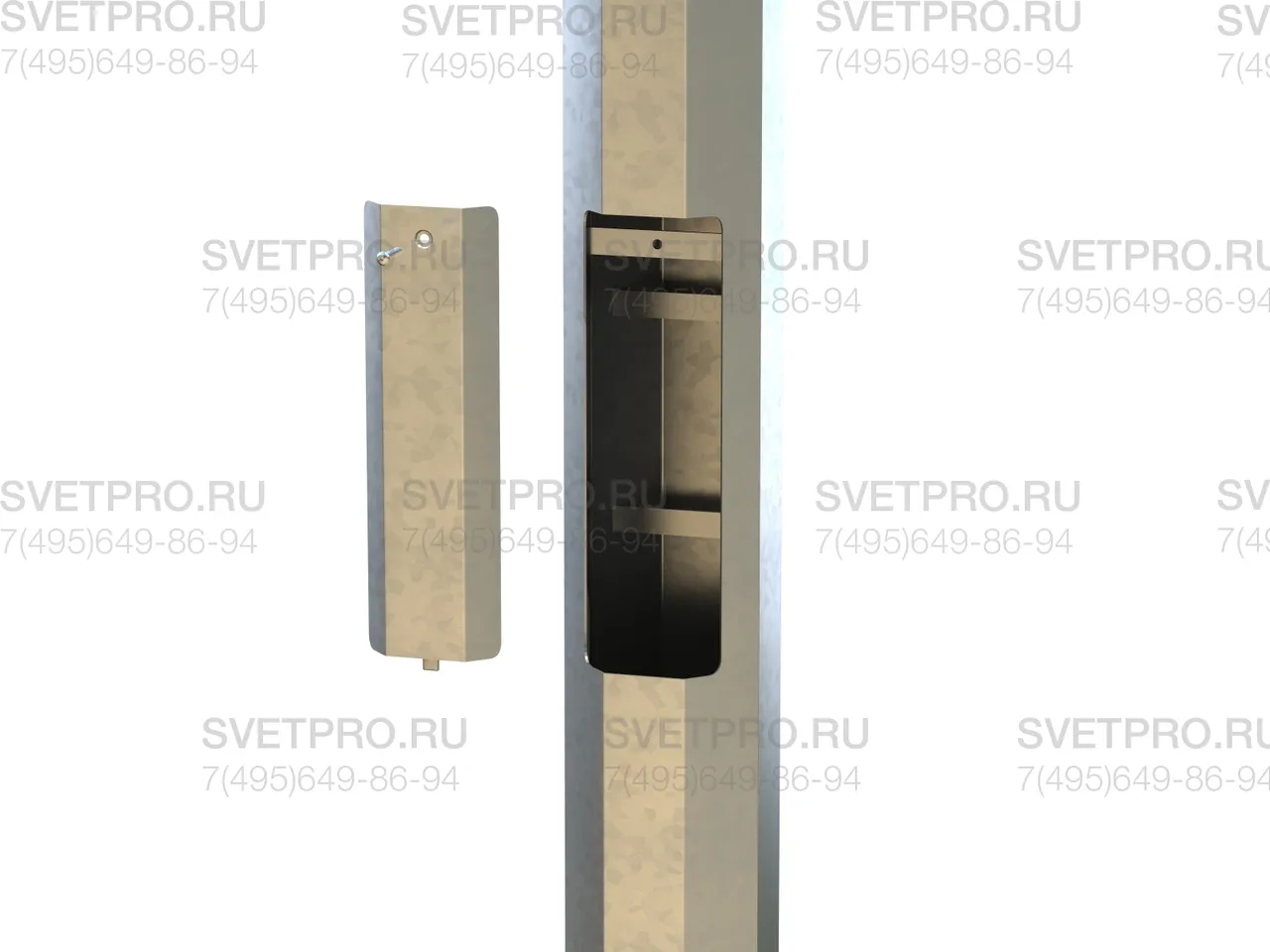

** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ

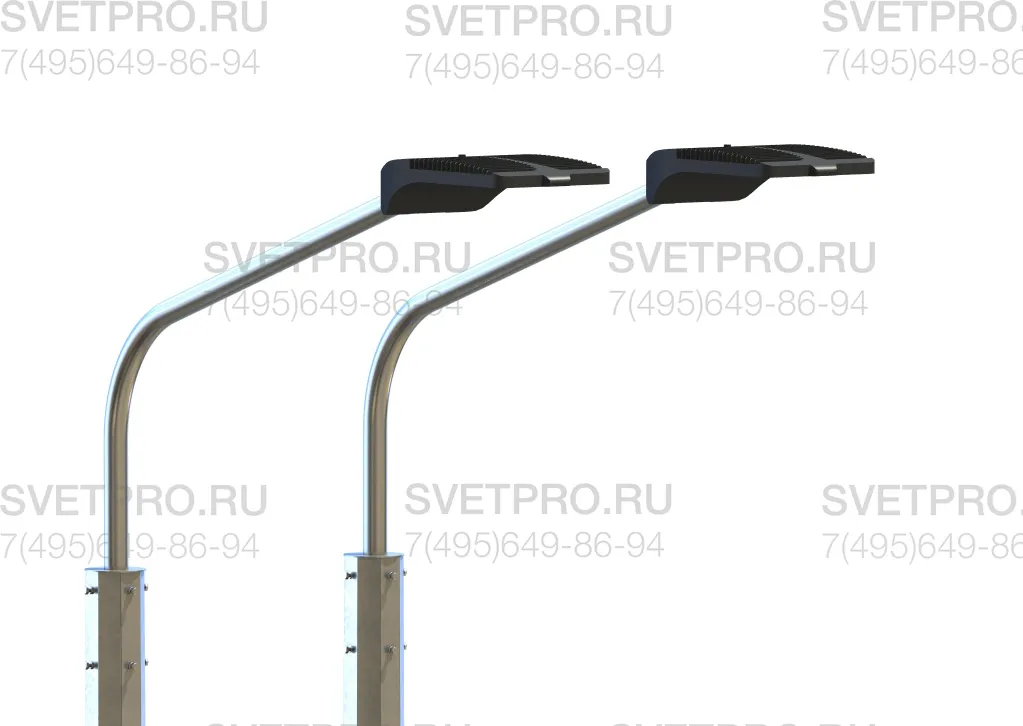

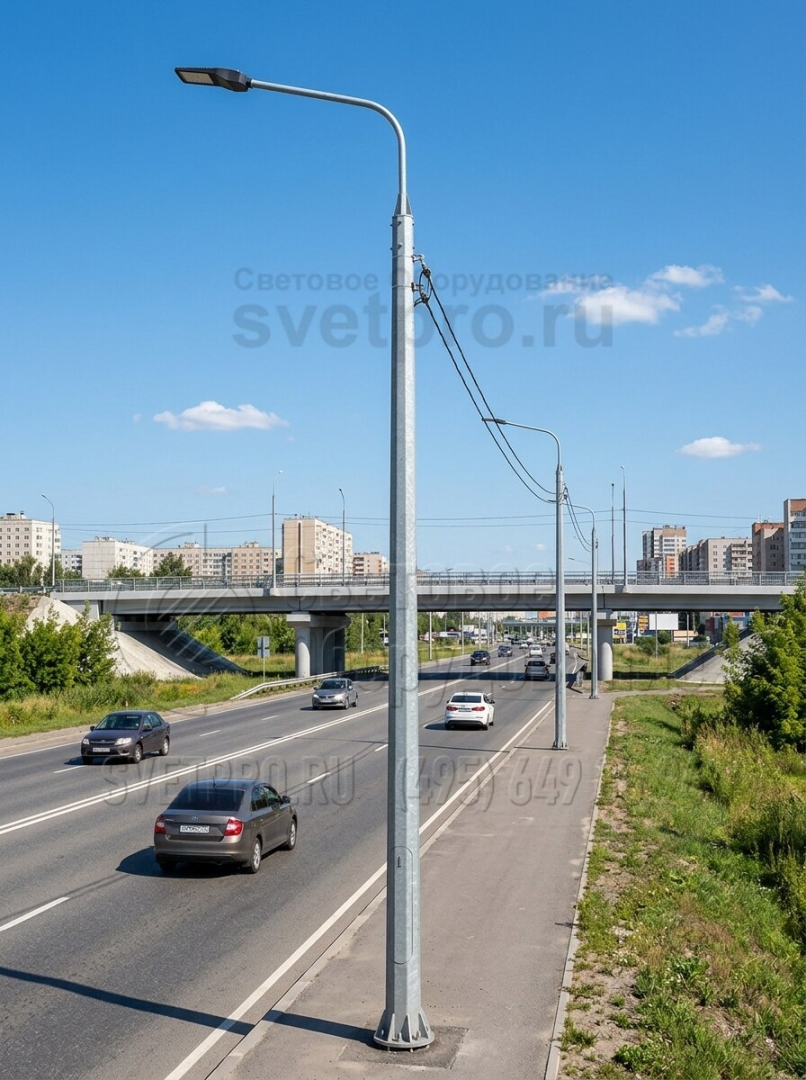

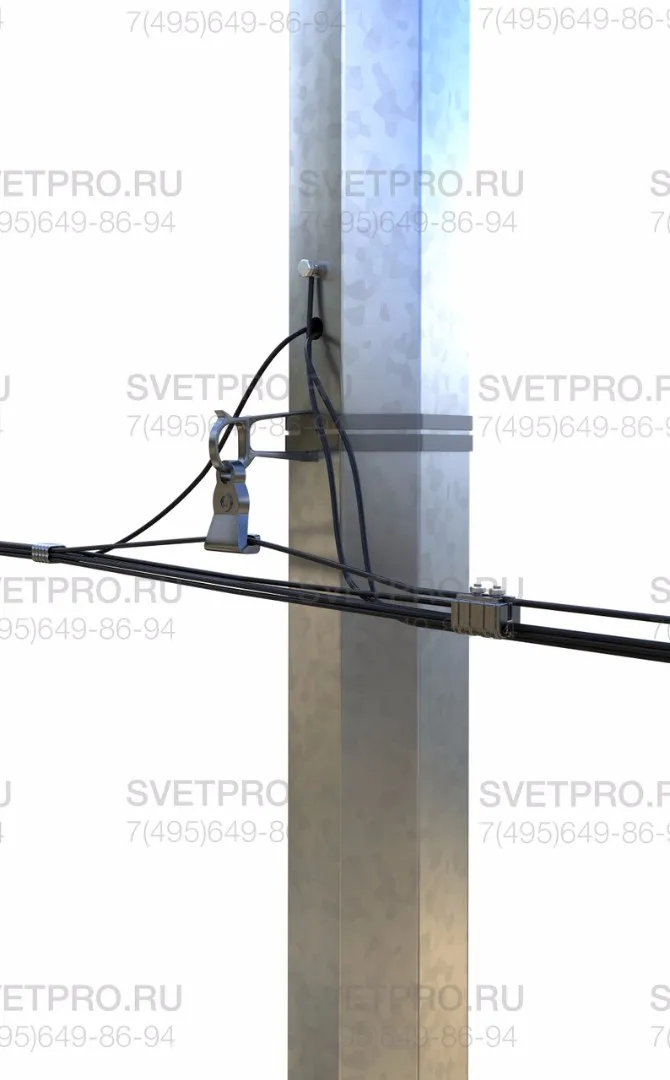

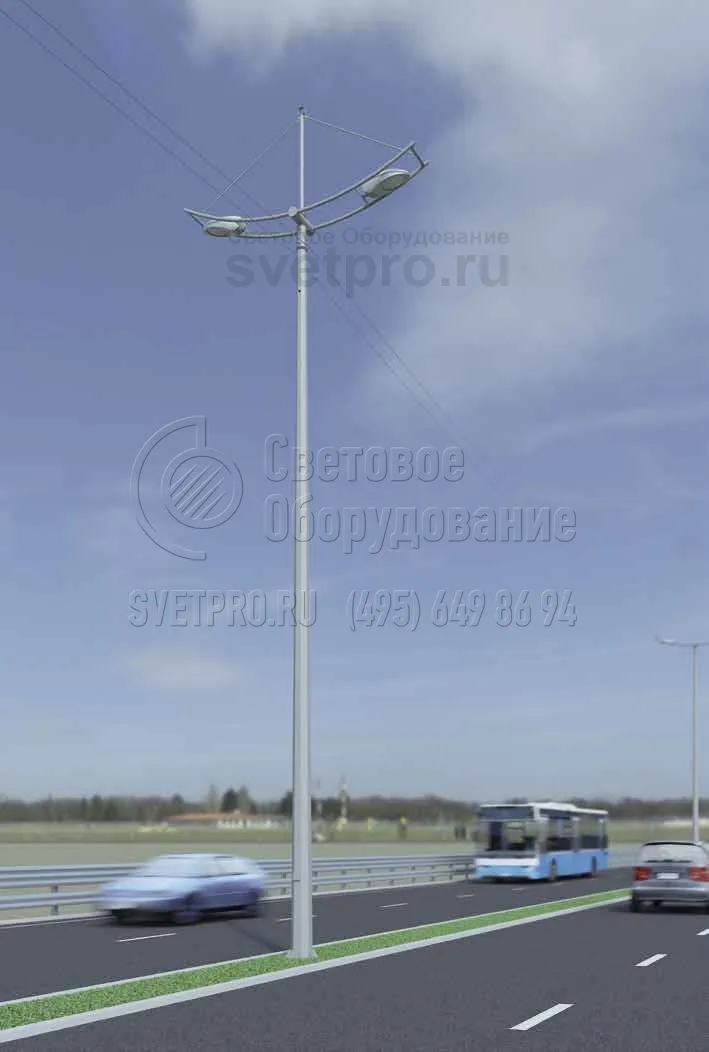

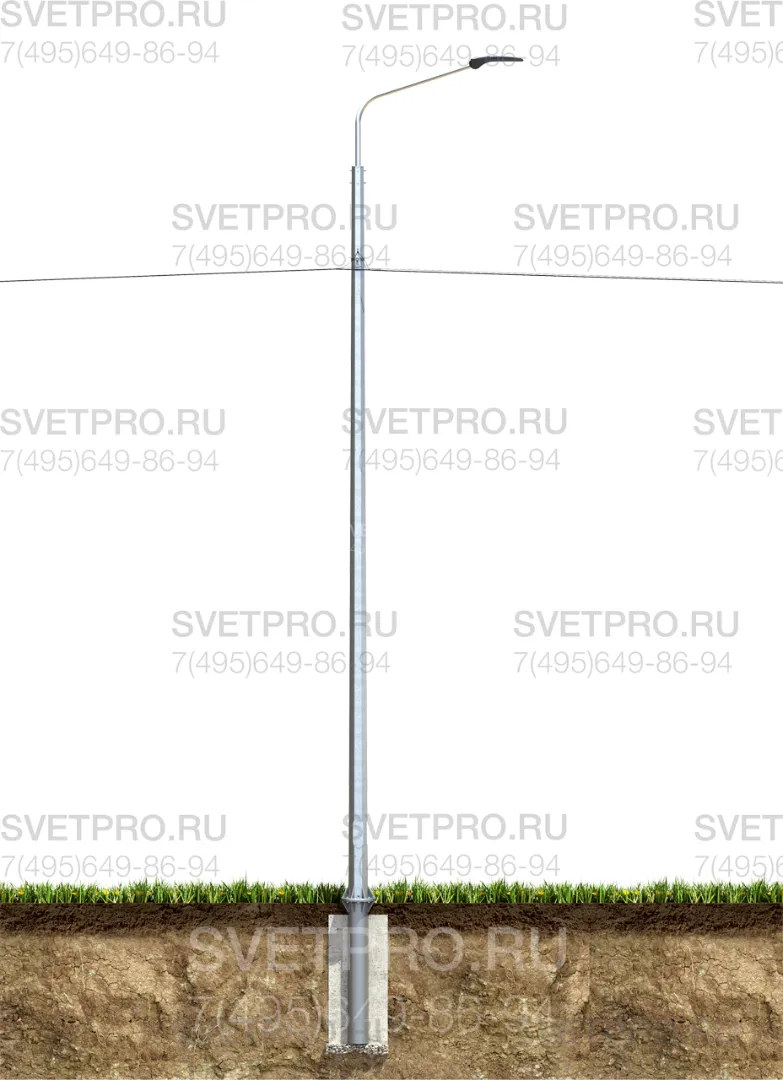

Граненая опора СФГ-1300-8 силового типа – металлоконструкция, используемая в системе уличного освещения на открытых территориях, вдоль автодорог, на транспортных развязках, спортплощадках и других объектах. Большая прочность и устойчивость к нагрузкам позволяет устанавливать восьмиметровые опоры СФГ-1300-8 в районах с высокой ветровой нагрузкой. Помимо размещения светотехники столбы используются для подвеса СИП, а также установки дополнительного оборудования в виде рекламных щитов, указателей и информационных табло.
Долговечные опоры СФГ-1300-8 изготавливаются из стальных листов, сгибание которых на специальных станках позволяет получить изделие с граненой поверхностью. Обработка металла горячим цинкованием при производстве столбов надежно защищает готовые изделия от атмосферных осадков и ржавчины, а также увеличивает срок эксплуатации конструкции до 30 лет.

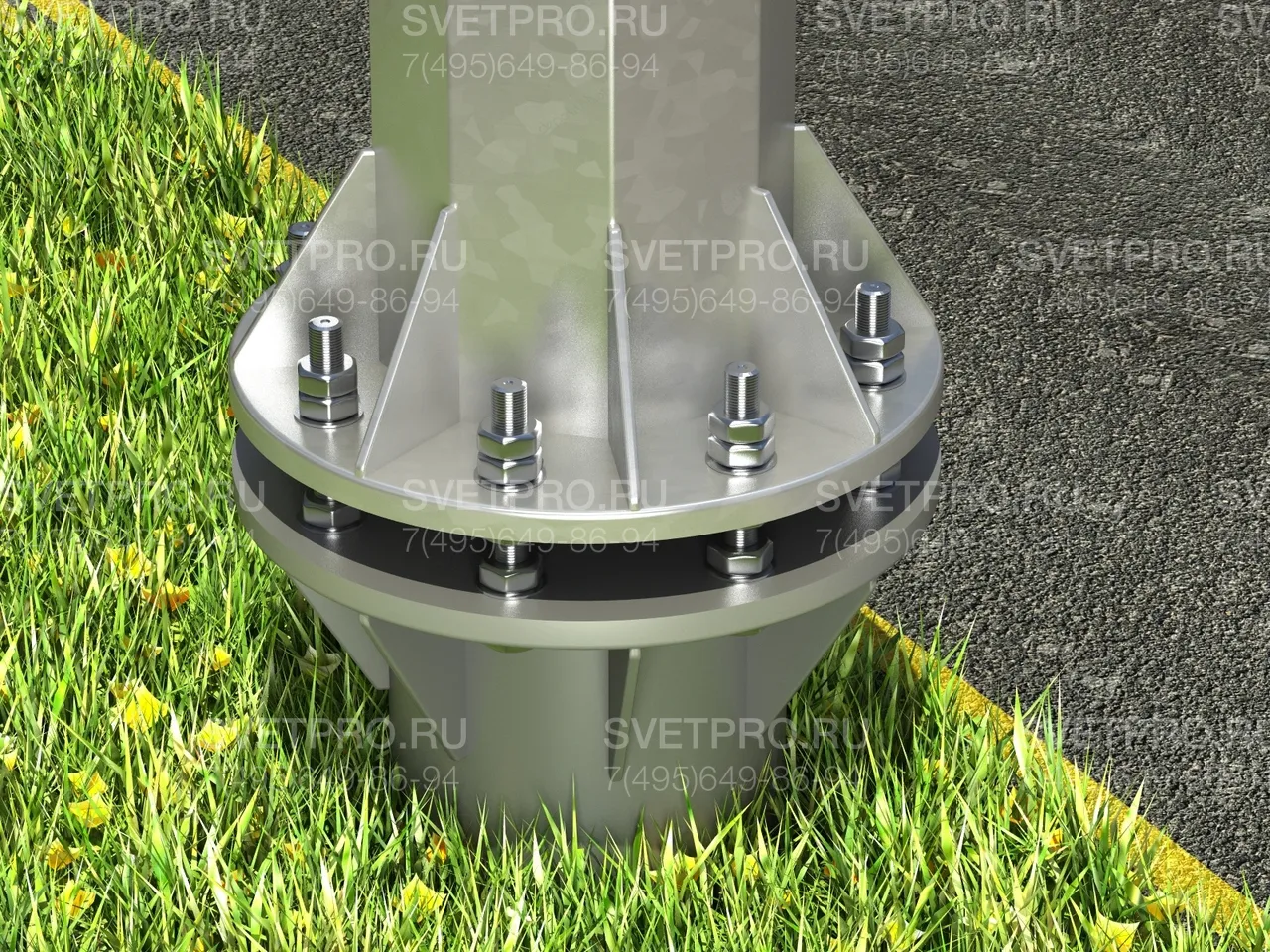

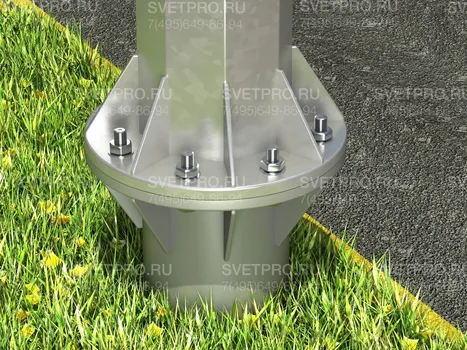

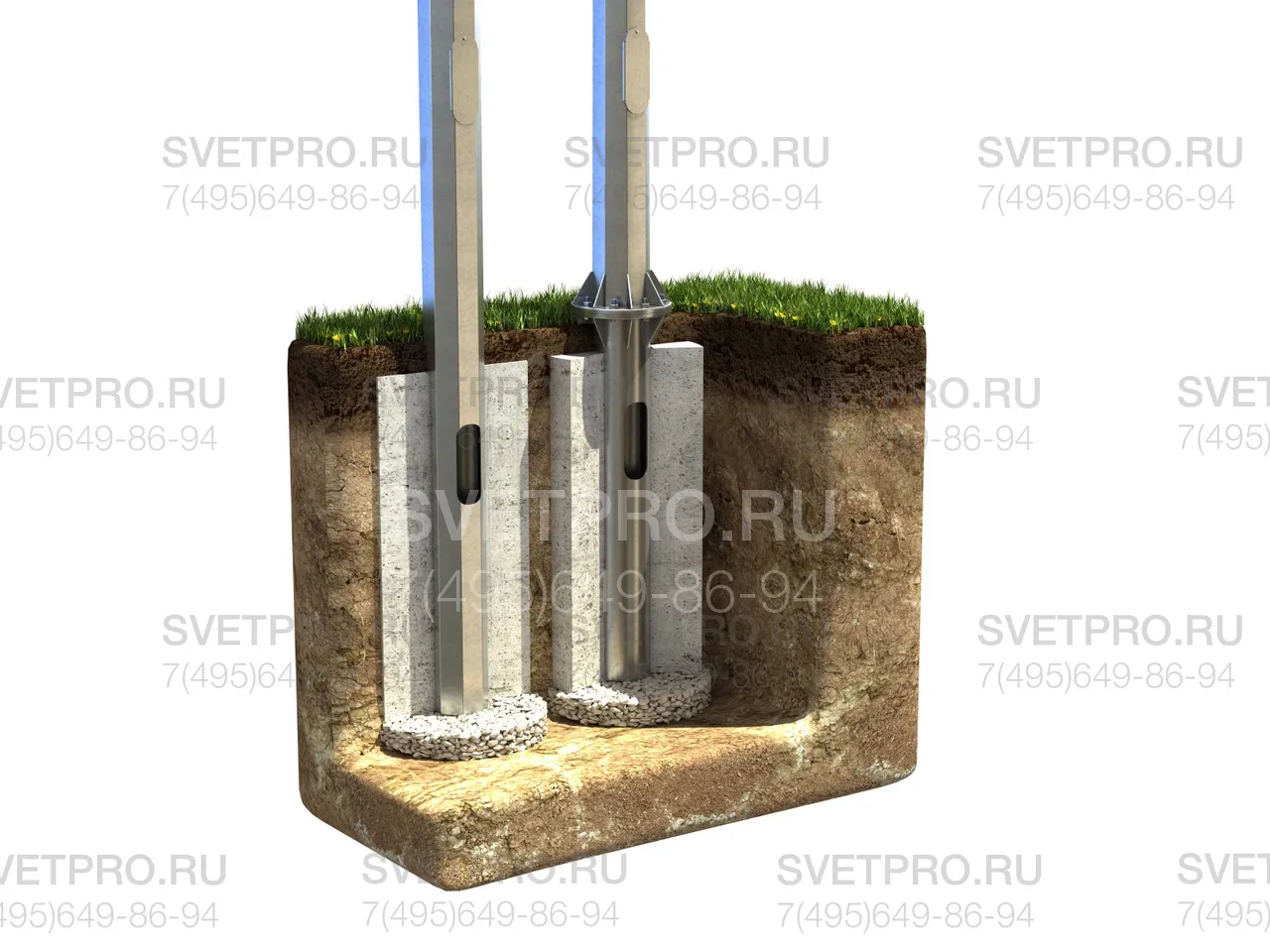

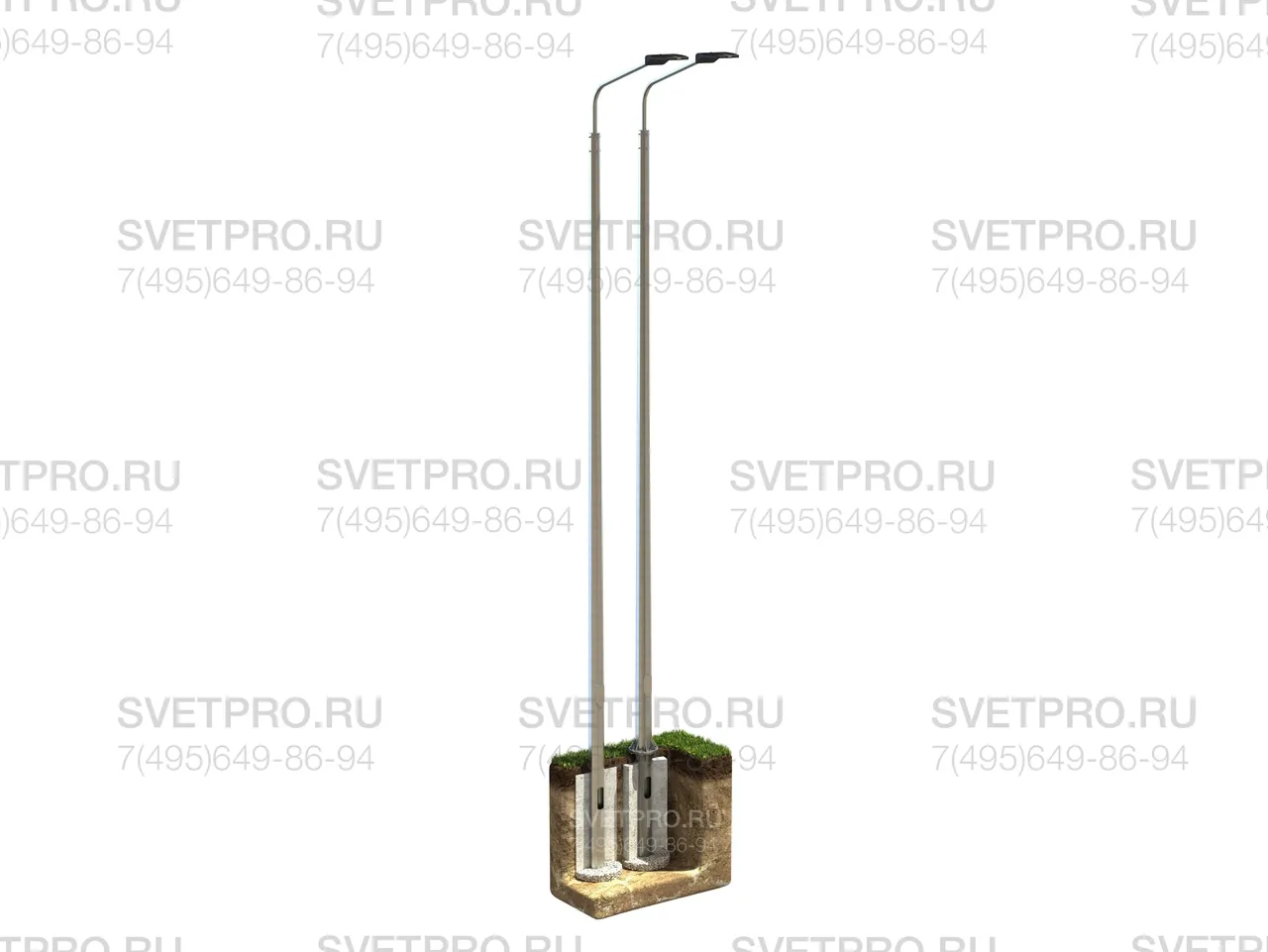

Монтаж высотных столбов выполняется на бетонное основание посредством соединения опоры и закладного элемента через фланец.
Фото с объектов
Фотогалерея
-

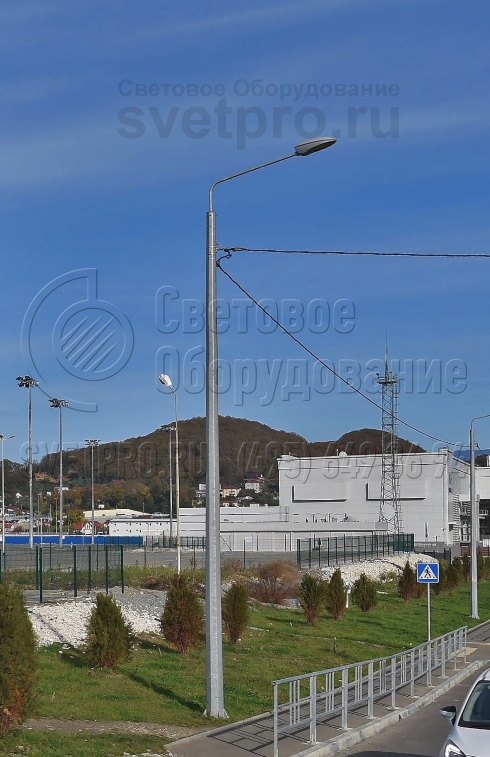

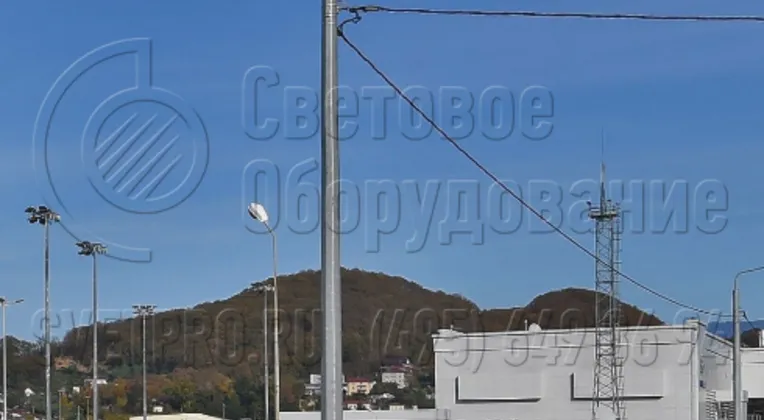

1. Изображенная на фотографии конструкция для установки консольного светильника может выдержать нагрузку на оголовок в пределах 1,3 тонны. Высота корпуса составляет 8 метров, но сам светильник расположен выше за счет длины вертикальной части кронштейна.
-

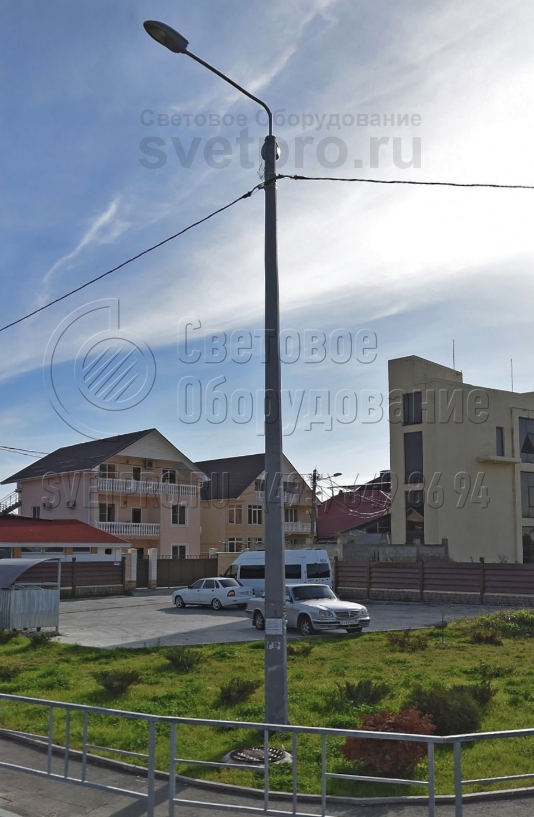

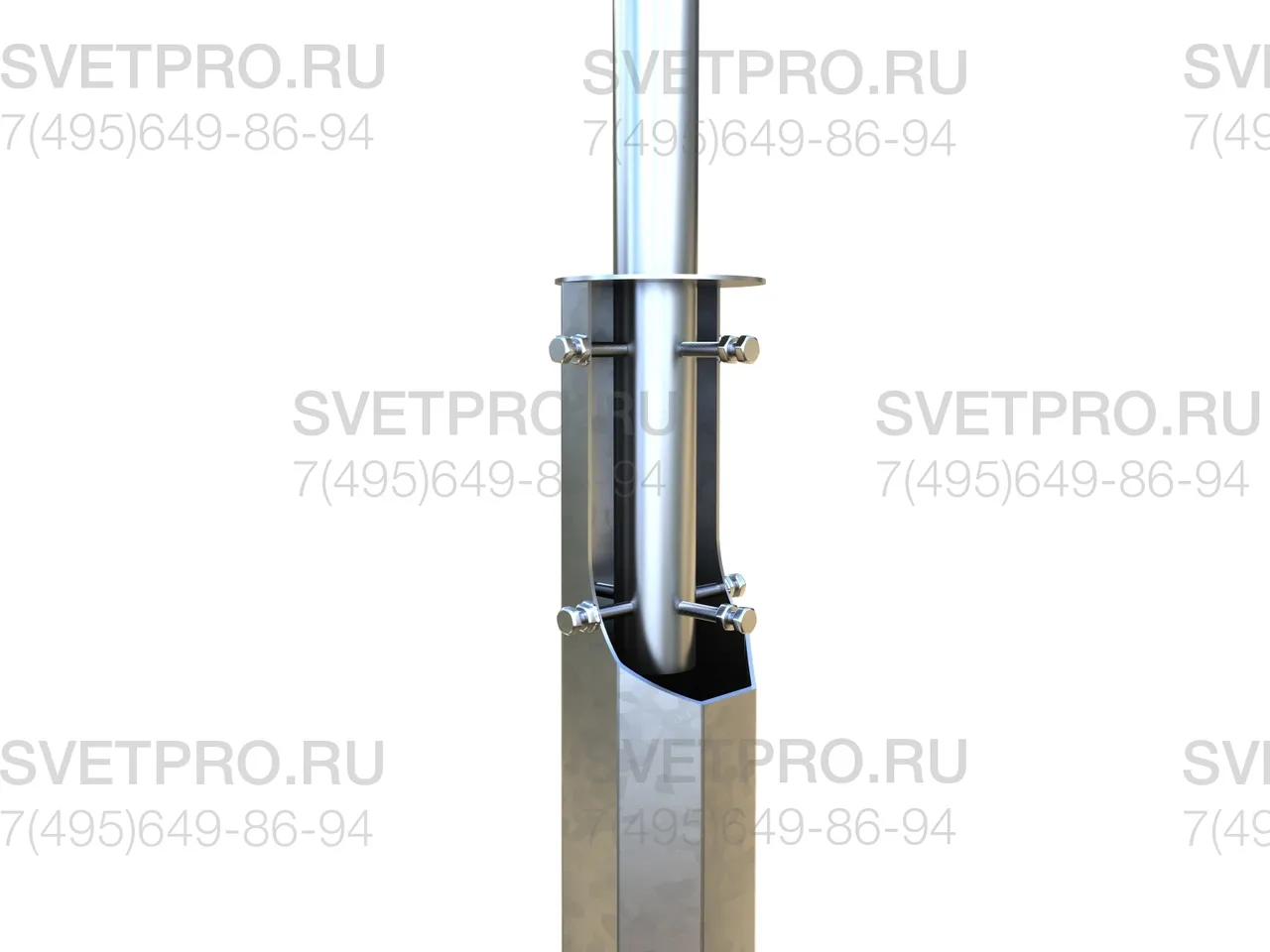

2. Типовой проект, по которому изготавливаются осветительные опоры типа СФГ, предусматривает изготовление оголовка для кронштейна с хвостовой частью. Но в представленном на фото варианте деталь для светильника смонтирована за обечайку. Такие опоры делаются производителем по заказу. -

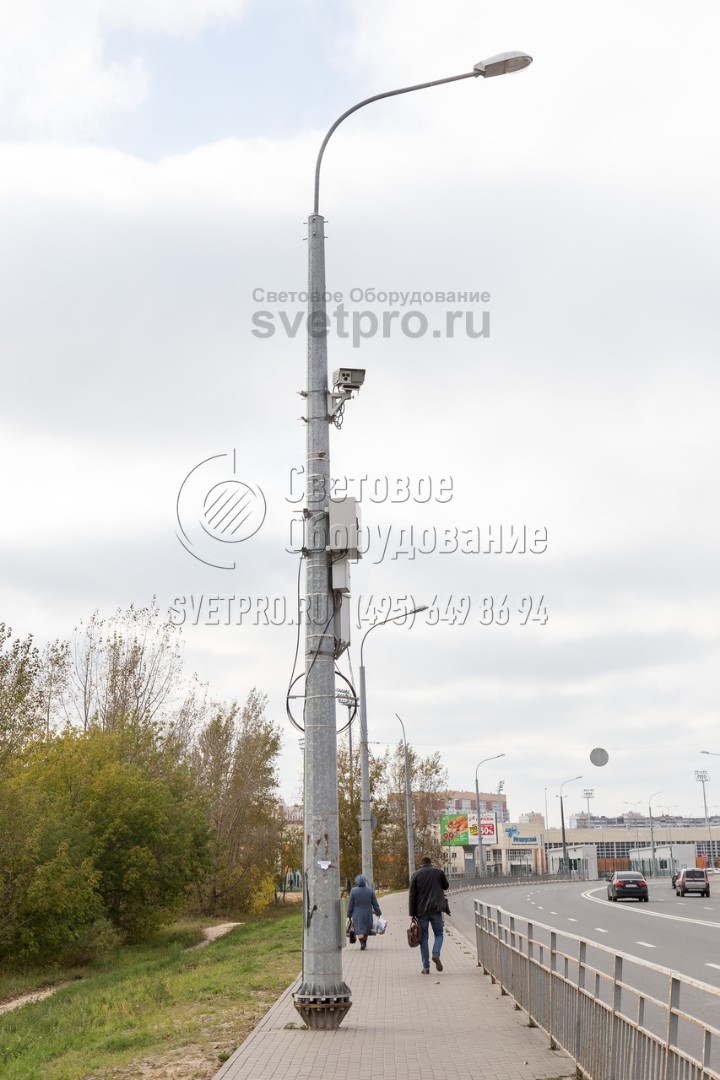

3. Плюс фланцевых опор в том, что их легче выровнять по вертикали и можно демонтировать при повреждении. Но массивная опорная площадка представляет опасность для прохожих. Для предотвращения несчастных случаев и улучшения внешнего вида фланец может декорироваться накладкой. -

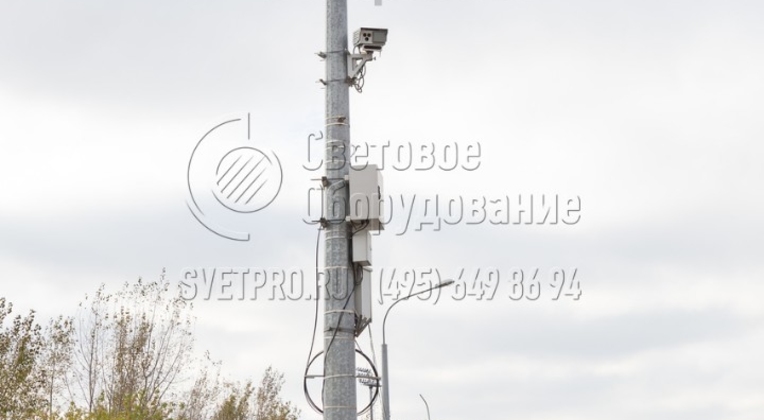

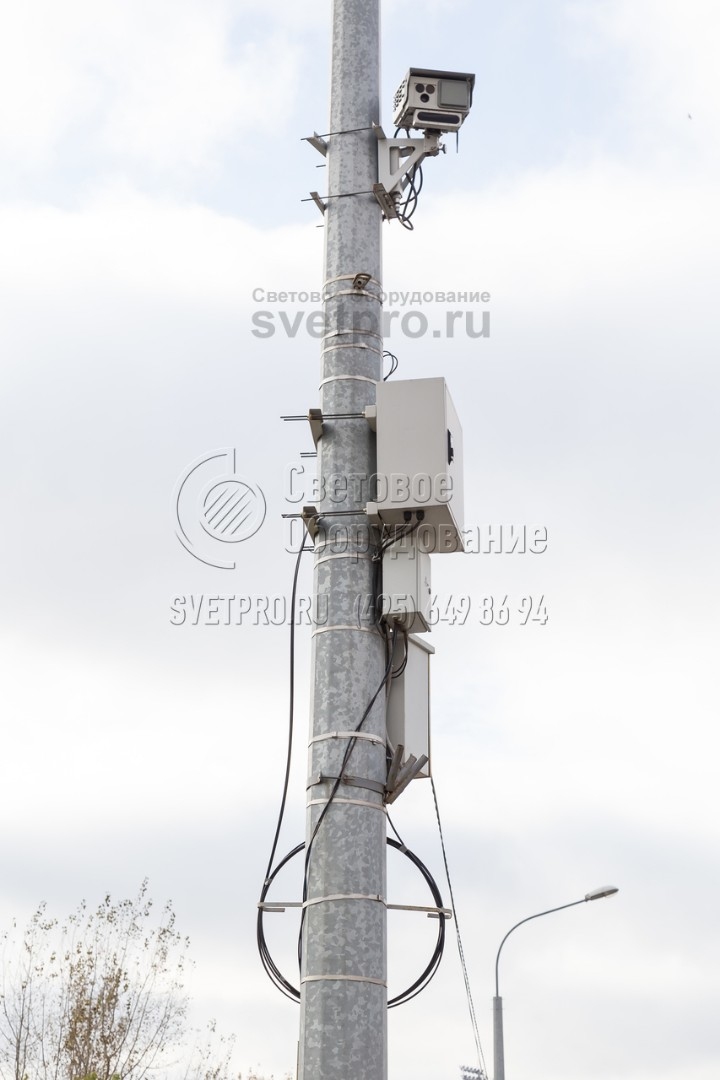

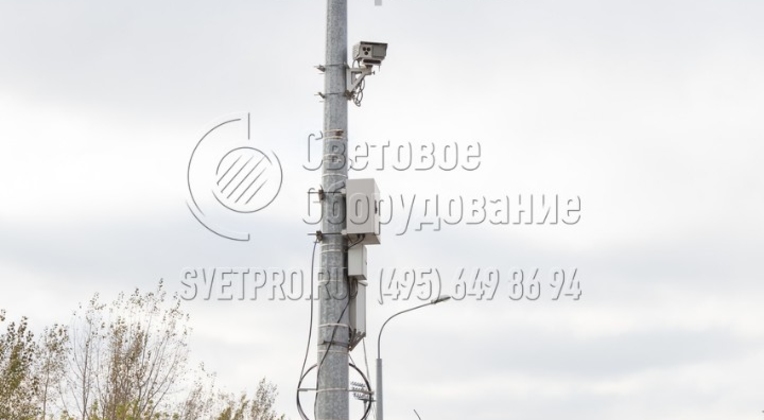

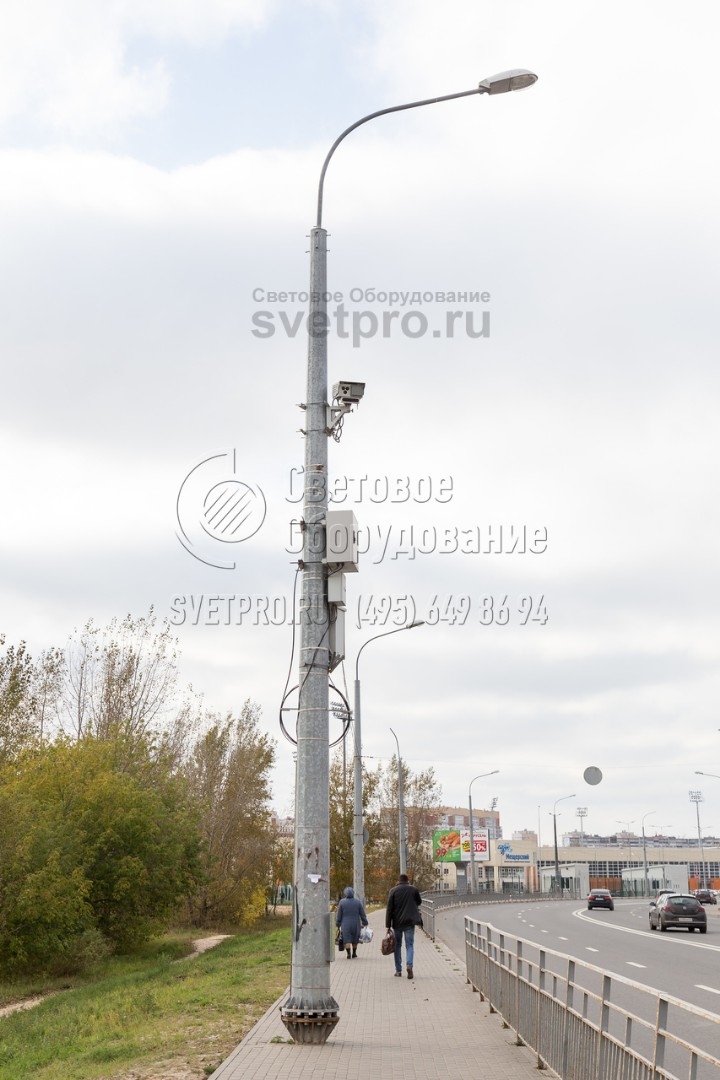

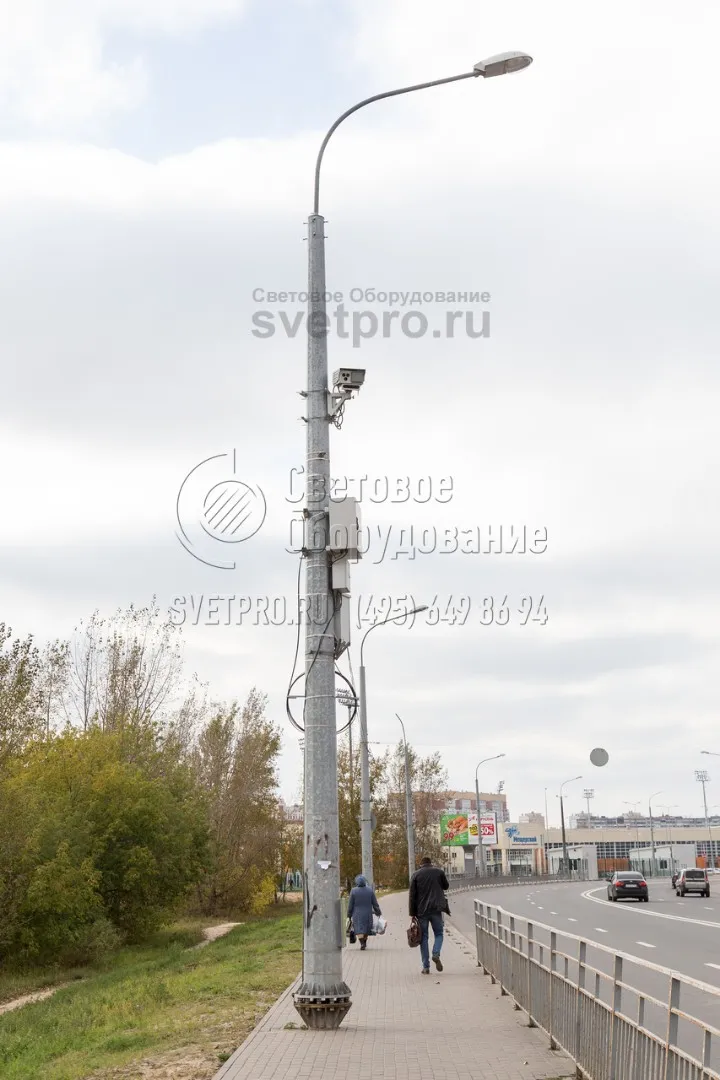

4. На фотографии приведен пример многоцелевого использования фланцевой конструкции силового типа. Помимо традиционных световых приборов на корпусе закреплена камера для наблюдения за дорогой, а также коммутационные устройства. Но силовые провода для надежности проложены под землей. -

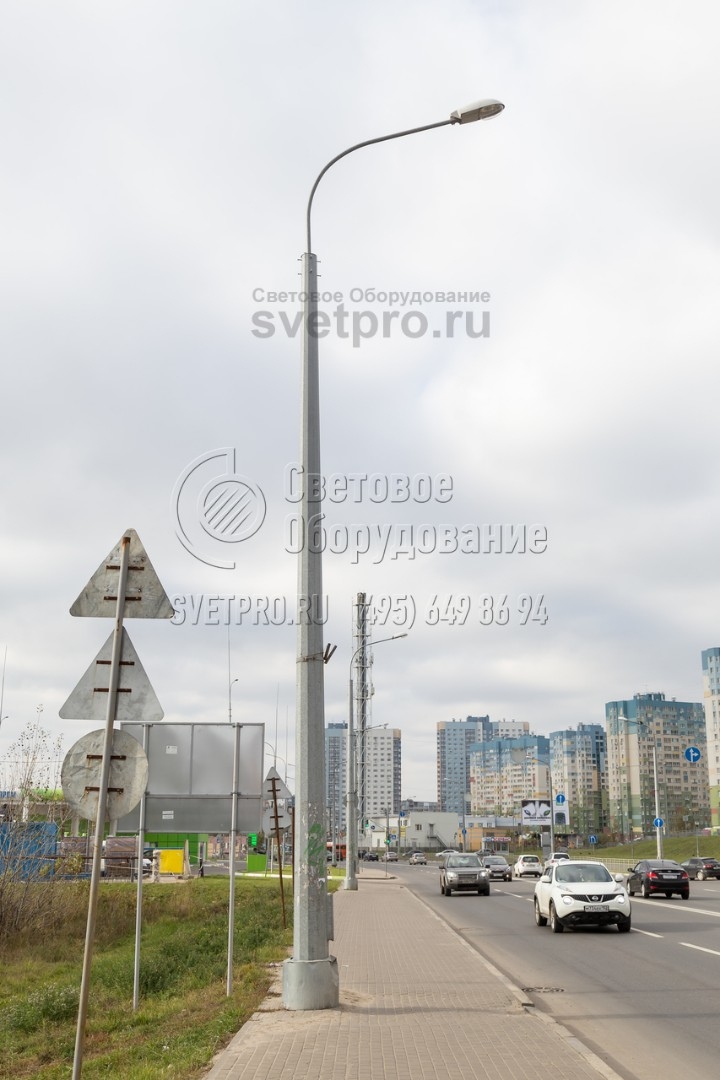

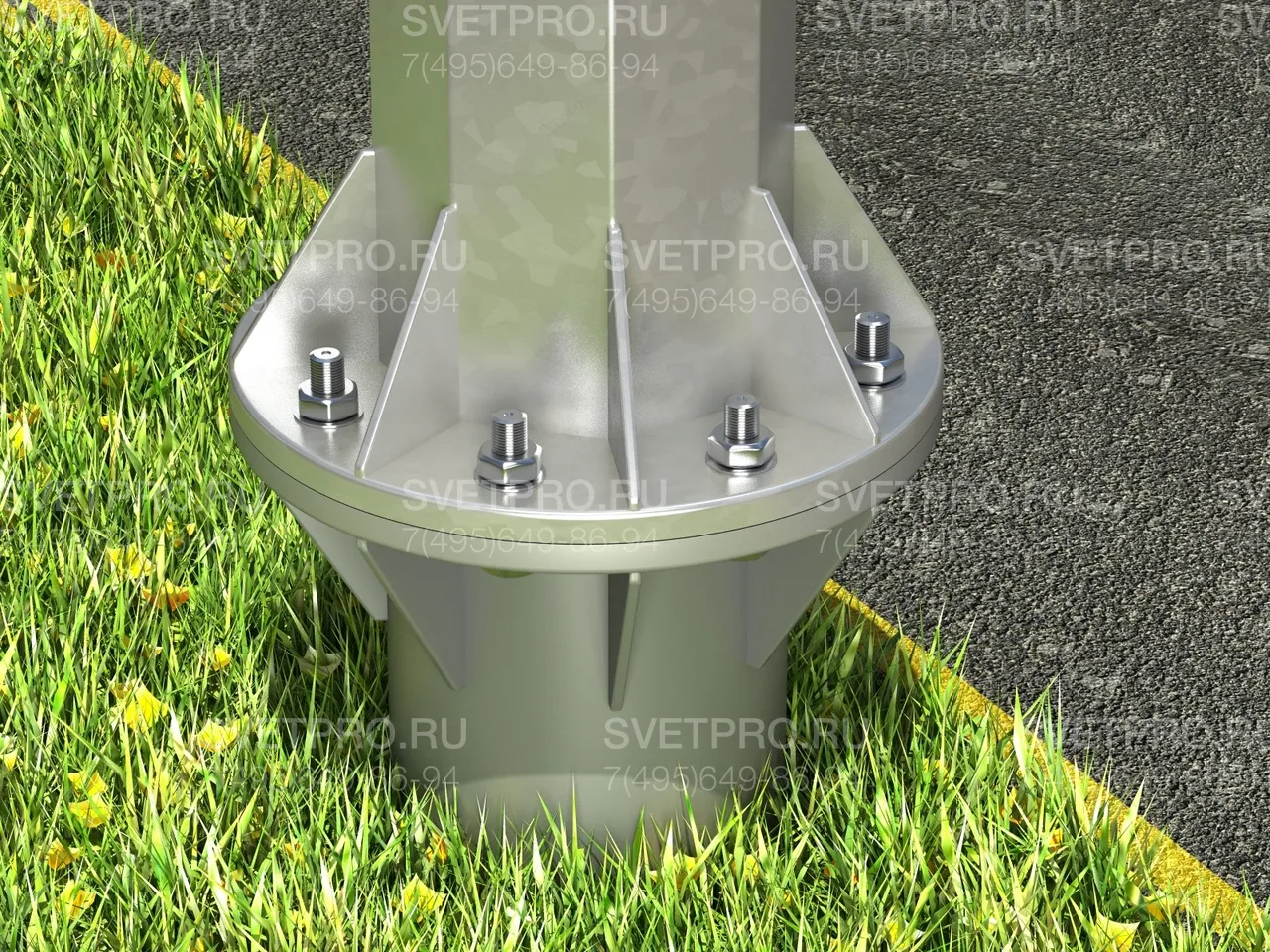

5. Опора на фотографии смонтирована на месте с помощью фланца. Крепление наземной части корпуса производится на трубчатую закладную деталь, часть которой видна над поверхностью тротуара. Этот способ установки позволяет демонтировать верхнюю часть без разрушения основания с ЗДФ. -

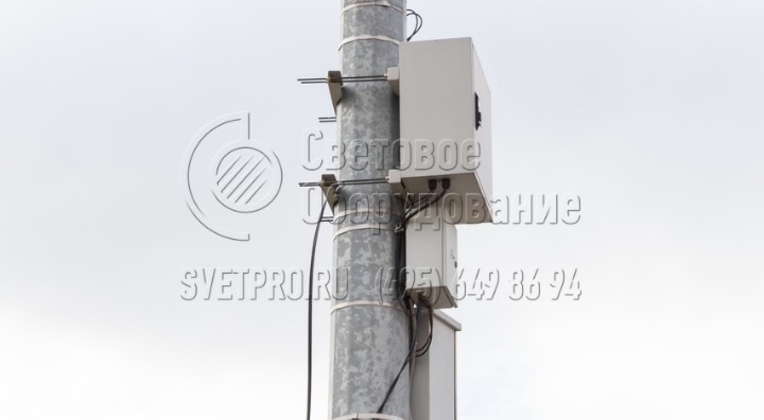

6. Все дополнительное оборудование на корпусе СФГ закреплено с помощью накладных кронштейнов. Благодаря этому монтажникам не нужно сверлить отверстия и вносить иные модификации в конструкцию. Производитель поставляет типовые модели, на которые затем навешиваются устройства.
