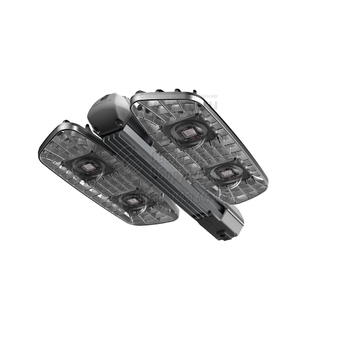

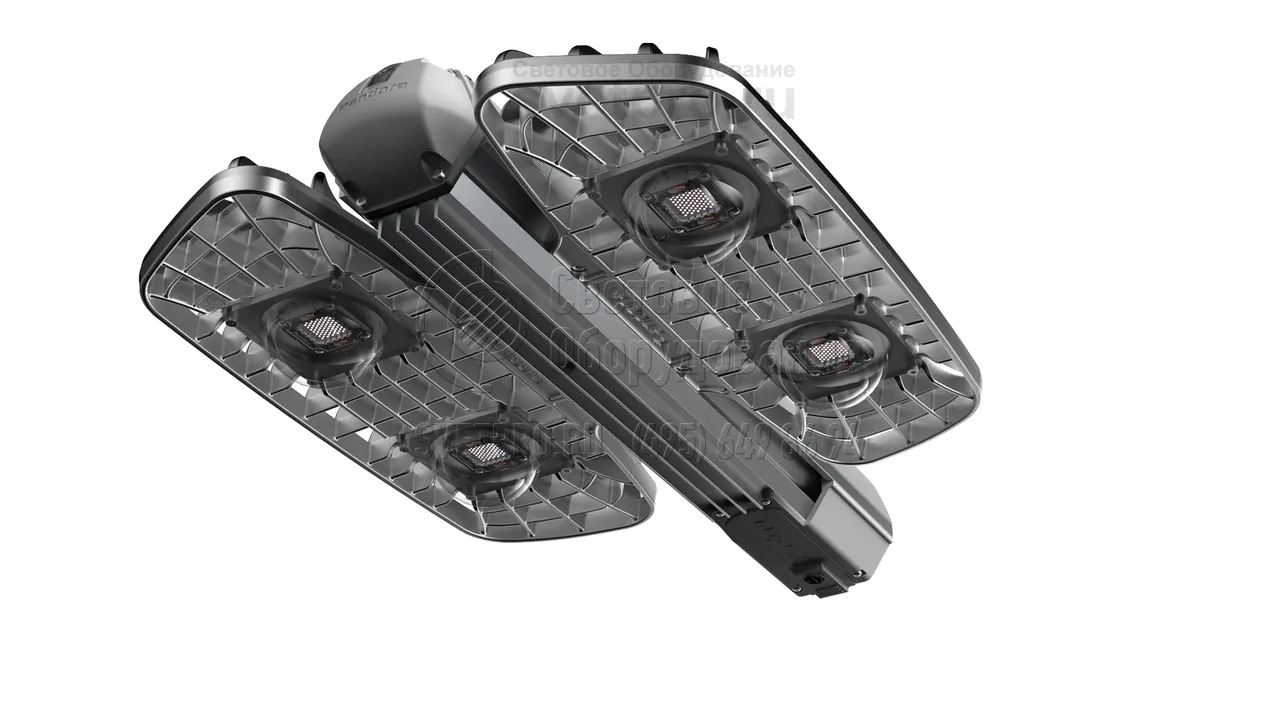

Pandora LED 535E-140 Уличный светодиодный светильник

Главная > Бренды > Pandora LED > Pandora LED 535E-140
Область применения:
  • Освещение автодорог, пешеходных зон, улиц и других территорий в условиях теплого и умеренно холодного климата (УХЛ, согласно ГОСТ 15150-69).
Назначение:
  • LED Консольные светильники
Источник света: Светодиоды (LED)
Номинальное напряжение: 78-265 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Pandora LED 535E-140
Мощность: 140 Вт
Гарантийный срок: 5 лет
Индекс цветопередачи: >70 Ra
Цветовая температура: 4200-4400 К
Световой поток: 19600 лм
Габаритные размеры: см. таблицу

Производитель «Pandora LED», Россия

Цена: ОПТ/Розница

Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Модель Pandora LED 535E-140 эффективна для модернизации осветительных систем улично-дорожного освещения. Наряду с энергосбережением, эксплуатация изделий целесообразна для исключения технологических циклов по внешней очистке и замене источника света.

Осветительный прибор объединяется с Г-образным кронштейном опоры. Соблюдение угла наклона (один из параметров кронштейна) в диапазоне 15–75 градусов, мера обязательная, дающая возможность вентиляции радиаторов и естественной очистки поверхности осадками.

Потребляемая мощность (140 Вт) расходуется эффективно, cos φ≥0,98. Световая отдача LED, объединенных на четырех модулях, не менее 140 лм/Вт. Обеспечение теплового баланса, наличие источника питания и компенсация деградации продляют эффективную эксплуатацию. Образуемый свет – 19 600 лм, используется эффективно (КПД≥88%) и распределяется линзами по КСС широкого типа. Исключено влияние на работоспособность высоковольтных импульсов и перенапряжения. Самодиагностика параметров источников света – функция, доступная модели.

В светильнике Pandora LED 535E-140 соблюдена степень герметичности IP65, исключая влияние на работу внешних компонентов. Антикоррозионная защита алюминиевого корпуса и радиаторов – полимерсодержащее покрытие.

Преимущества

  • высокая базовая светоотдача (светоэффективность)
  • корректная цветопередача, бесшумность во время работы
  • отсутствие стробоскопического эффекта,
  • устойчивость к вибрации
  • стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
  • устойчивость к внешним механическим воздействиям, вибрациям и вандализму
  • имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.

Конструкция

Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптических линз. Для защиты органов зрения все переключения мощности светильника производятся плавно.

Пример записи обозначения светильников при их заказе или в документации изделия:

Pandora LED 535 E-140/4300
Pandora LED 535 N-140/4300

Pandora LED – наименование светильника
535 – номер модели светильника в заводской программе выпуска
E – тип используемых линз, широкие.
N – тип используемых линз , 60 градусов
140 – максимальная потребляемая мощность
4300 – цветовая температура матриц (К)

Комплектность поставки

Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.

Технические характеристики

Световой поток, Lm 19600
Потребляемая мощность, W 140
Напряжение питания, V 78-265
Тип питающей сети однофазная, перем. тока
Допустимый диапазон частоты питающей сети, Гц 47-63
Коэфф. мощности, не менее 0,98
Пусковой ток, А 20
Номинальный пусковой ток, А 12,5*
Длительность импульса, сек. 0,025
Световая эффективность светильника, лм/Вт, не менее: 140
Индекс цветопередачи, Ra  более 70
Наличие дистанционного управления BlueTooth (70м) -
GPS/Глонасс -
Степень защиты (IP) 65
Вид климатического исполнения, УХЛ  1,2
Крепление установка на трубу, d до 50 мм
Рекомендуемая высота расположения 8-14 метров
Наличие датчика освещенности -
Диапазон рабочих температур, °С от - 45 до + 45
Масса(кг) 11,1
Габаритные размеры ВхШхГ(мм) 590х390х105
Рекомендуемая высота расположения (м) 6-9
Материал корпуса литой алюминий
Тип защитного стекла оптики поликарбонат
Ресурс работы (ч)  50 000
Количество светодиодных матриц, шт 4
Количество блоков питания, шт 1
Защита от кратковременных импульсов напряжения  до 2000V
Защита по длительному перенапряжению  до 400V
Цветовая температура, К 4200-4400
Кривая силы света, тип Г, Ш
Цвет темно-серый
Оптический КПД светильника, не менее, % 88
Заменяемый аналог ДРЛ-400, ДНаТ-250/ДРЛ-400, ДНаТ-250
Гарантийные обязательства 5 лет

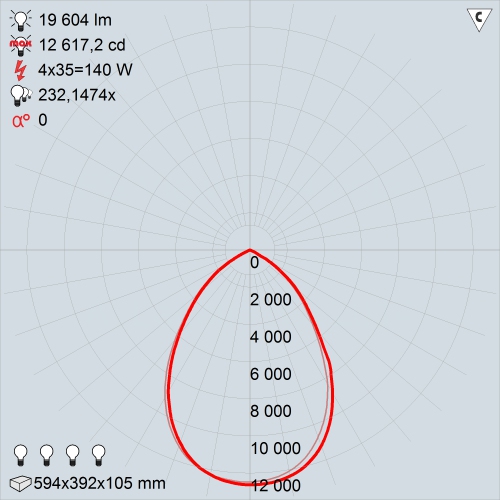

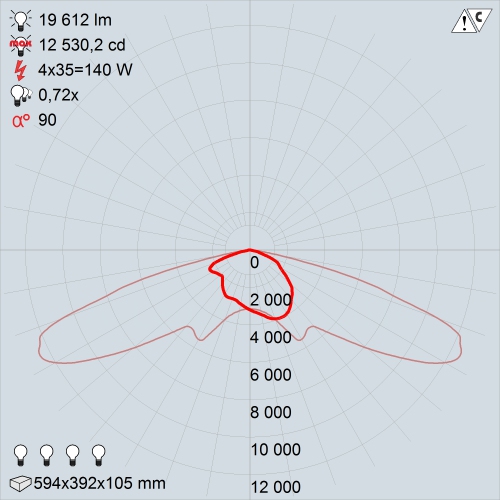

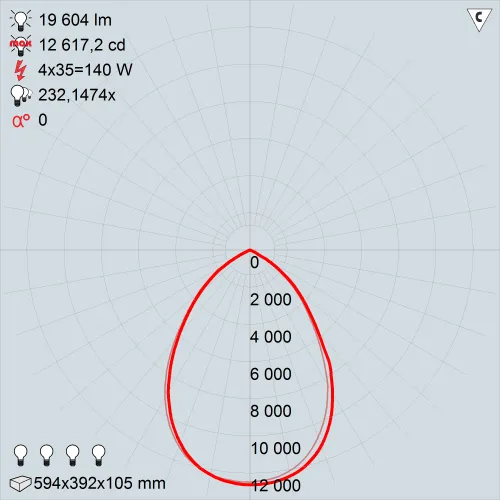

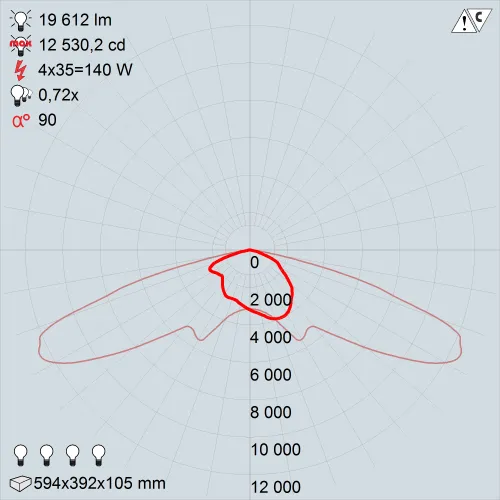

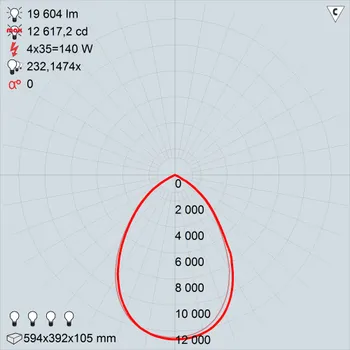

КСС

Pandora LED 535E-140 Pandora LED 535N-140

Обслуживание светильников

Светильник Pandora LED 535 E(N)-140/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.

Указание мер безопасности

Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.

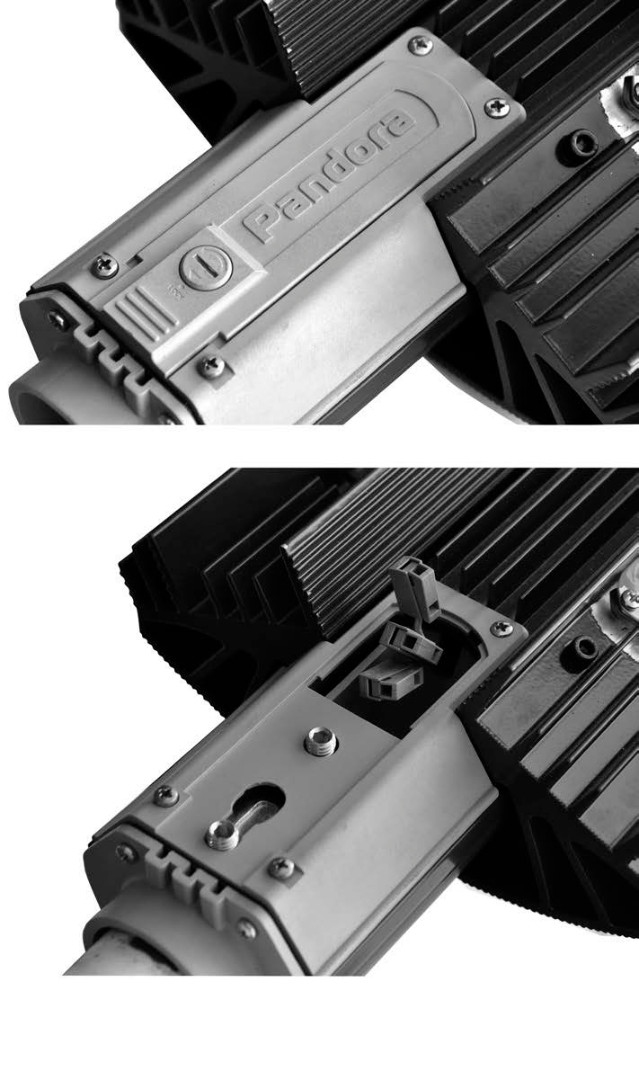

Руководство по монтажу

  • Поверните фиксатор 1 на 900
  • Сдвиньте крышку 2 в направлении указанном стрелками
  • Оденьте светильник на трубу кронштейна.
  • Закрепите светильник на трубе болтами 4.
  • Подсоедините питающие и заземляющий провода к клеммным колодкам 3.
  • В обратном порядке оденьте крышку 2 и зафиксируйте фиксатором 1

Инструмент:

1. отвертка РН 4-6
2. 6-гранный ключ 6 мм
Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.

Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.

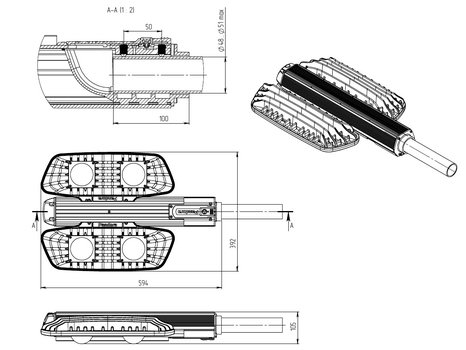

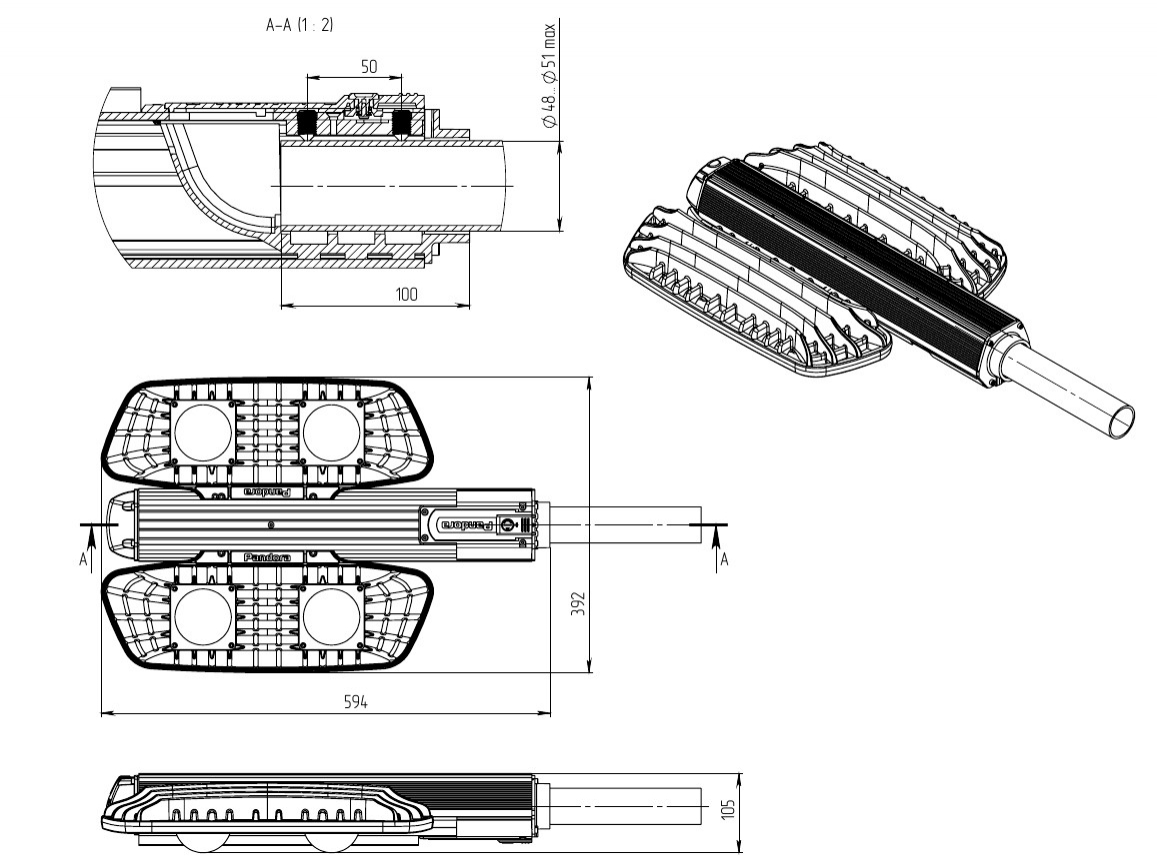

ГАБАРИТНЫЕ РАЗМЕРЫ
