П-ФГ-6 Опора складывающаяся фланцевая граненая высота 6 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
22 061
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | П-ФГ-6 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4-12 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 250 мм |
| Нижний диаметр: | 141 мм |
| Верхний диаметр: | 75 мм |
| Вес: | 75 кг |
| Высота: | 6 м |
| Форма опоры: | Граненая |
| Тип короны: | Складная |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименов-е закладного элем- та фундамента | Масса*, кг | Обознач-е установ. места кронштейна | H, мм | h1, мм | h, мм | Dн, мм | Dв, мм | d, мм | n, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| П-ФГ-6-к**-ц | 22 061 ₽ | ЗФ-16/4/К180-1,2-б | 75 | Ф2, Ф3 | 6000 | 1200 | 3492 | 141 | 75 | М16 | 4 | 250 | 180 | 500 | 80 |
H - высота опоры
h1 - высота закладного элемента фундамента
h - высота до узла поворота опоры
Dн - диаметр в нижней части опоры
Dв - диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
n - количество отверстий во фланце
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
В - высота лючка
* - указана полная рассчетная масса металлоконструкции опоры с учетом покрытия
** - способ складывания опоры: с помощью каната (к) или лебедки (л), которые не входят в состав опоры и поставляются отдельно в эксплуатационном комплекте; количество комплектов на партию опор определяется заказчиком непосредственно при заказе
*** - кронштейн изготавливается совместно с опорой по индивидуальному заказу
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Опора П-ФГ-6 относится к поворотному типу. Она имеет граненую поверхность и высоту 6 м. Конструкция устанавливается для организации наружной подсветки на объектах либо пространствах, куда затруднительно попасть спецтехнике для проведения работ по обслуживанию. Такие столбы востребованы во дворах, имеющих высокие зеленые насаждения, а также парках, на детских площадках, ж/д платформах и спортивных объектах с дорогим покрытием. Благодаря складывающейся конструкции доступ к светотехнике обеспечивается усилиями всего одного мастера.
Для получения опоры стальной лист сворачивается прессом в конусообразную заготовку. Конструкция состоит из неподвижной и складываемой части, фиксируемой посредством шарниров. Металл обрабатывается с использованием метода горячего цинкования, что обеспечивает защиту изделия в процессе его эксплуатации от ржавчины и прочих негативных факторов. Подвод питающего провода выполняется через ствол столба, выполняемый внутри полым. Светильники и прожекторы устанавливаются в верхней части столба и размещаются на кронштейнах.
Опора монтируется на фланец, соединяемый с закладным металлическим элементом, расположенным в бетонном основании.
фото с объектов
Фотогалерея
-
1. Освещение футбольного поля на территории школы.
-

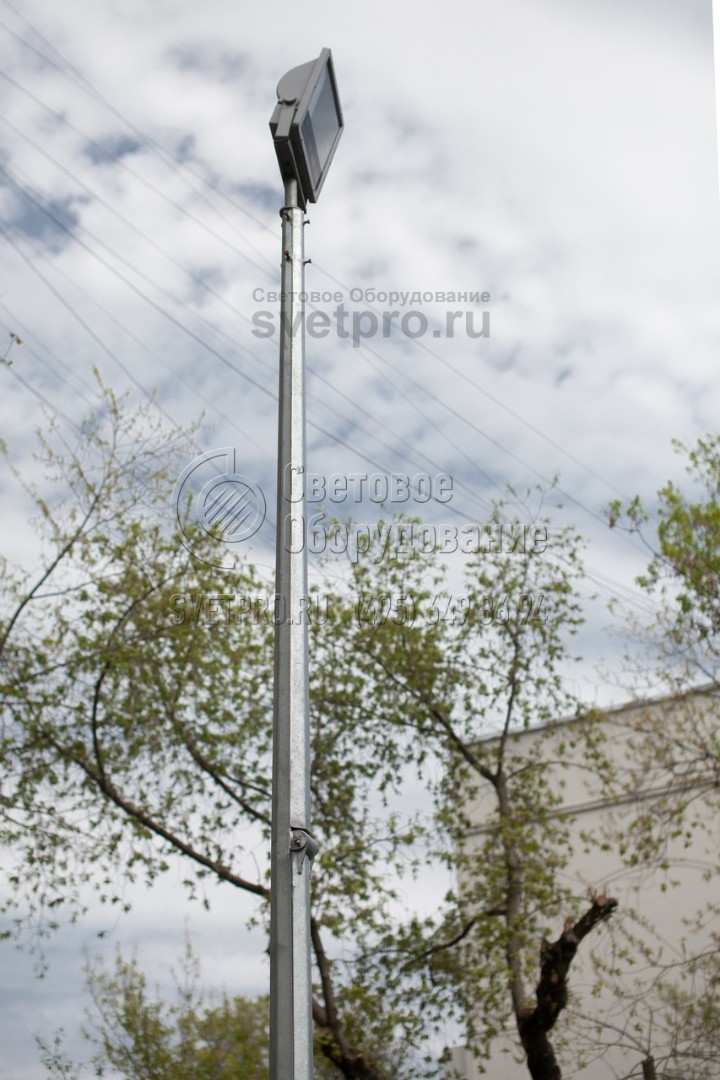

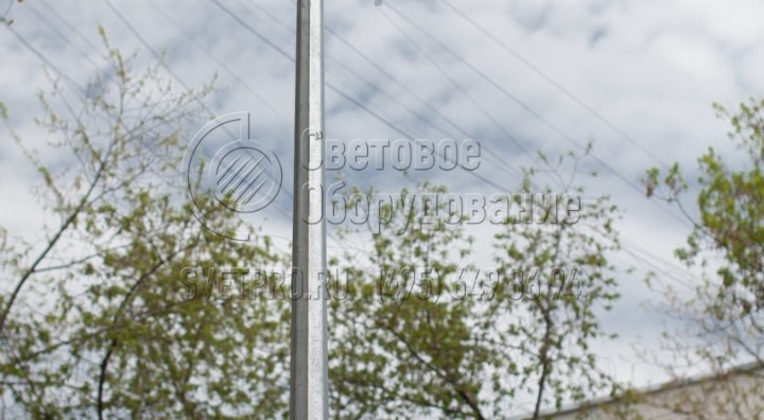

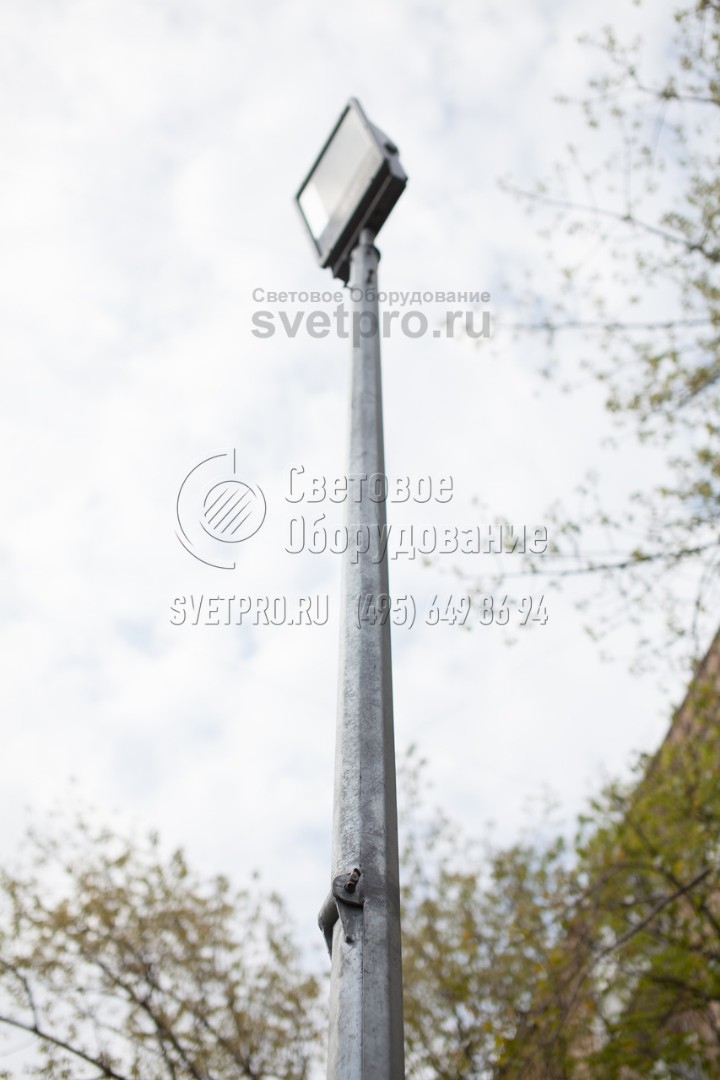

2. Складная опора с размещением на ней одного прожектора. -

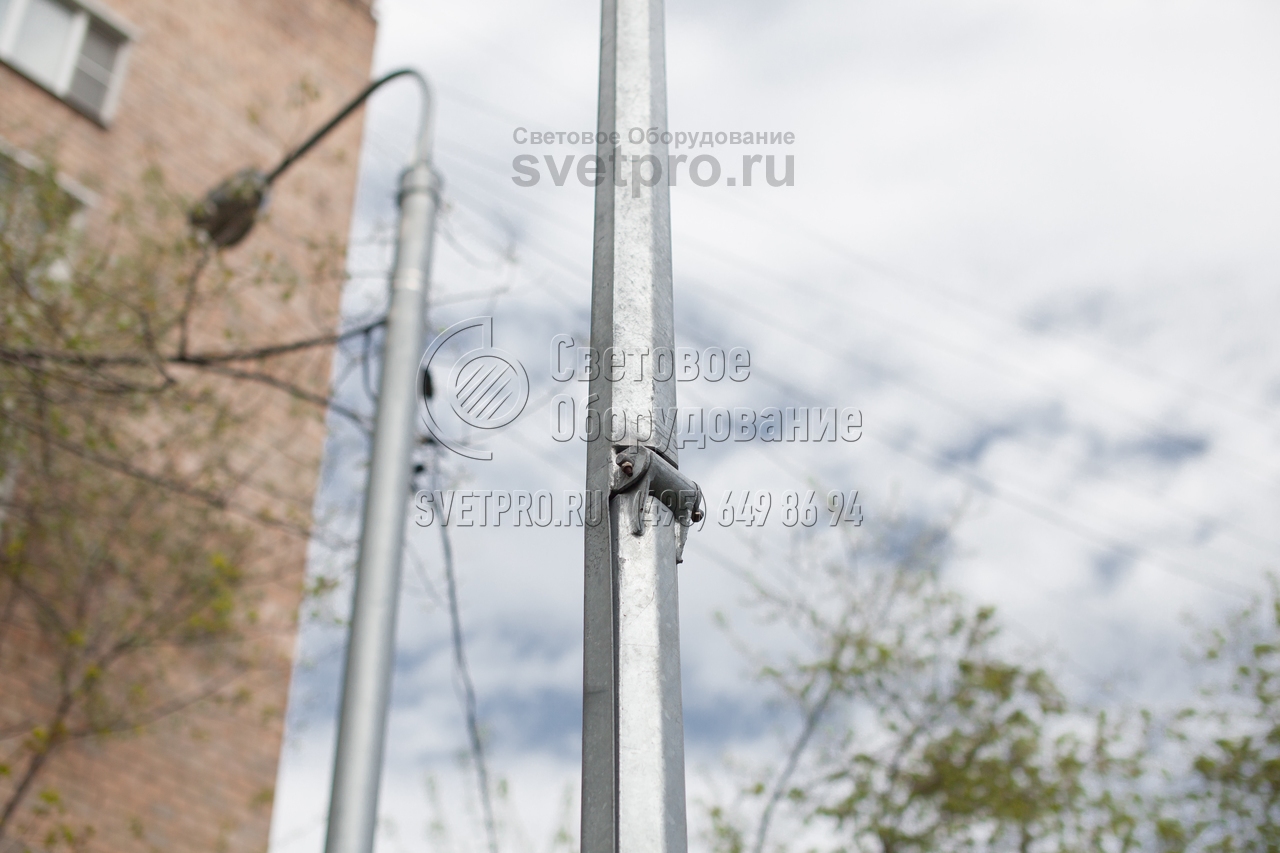

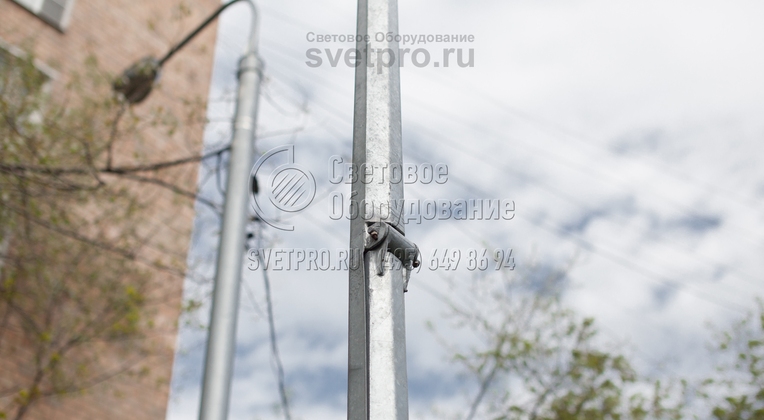

3. Узел места складывания опоры П‐ФГ. -

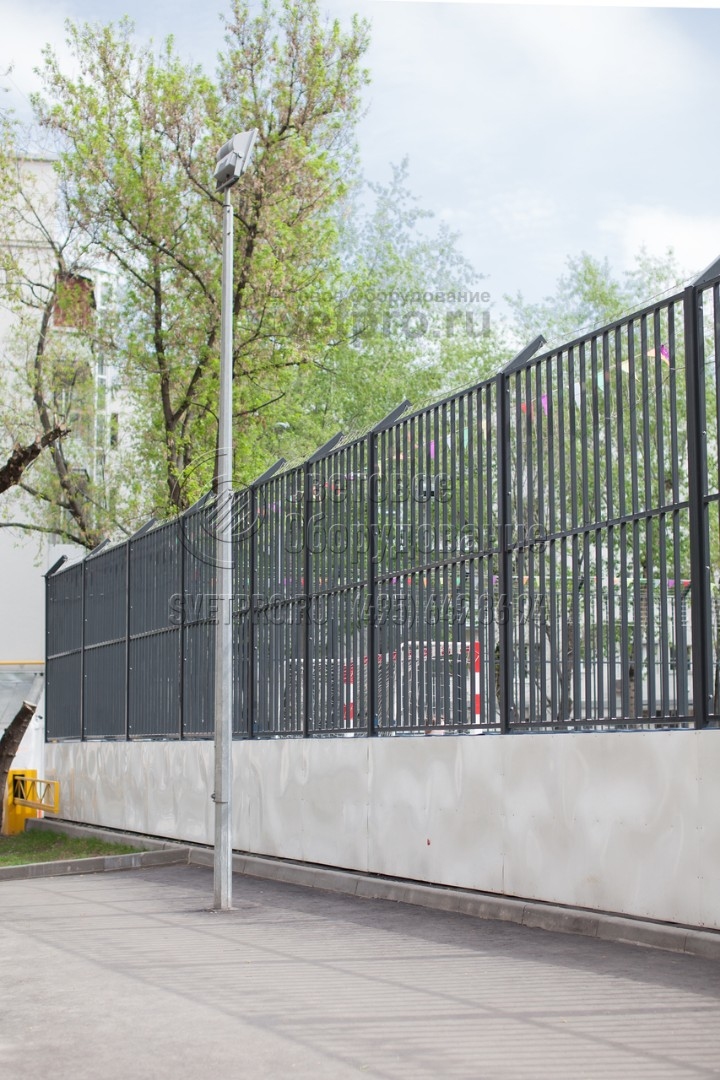

4. Освещение небольших площадей в зонах с ограниченным подъездом для
обслуживающей спецтехники. -

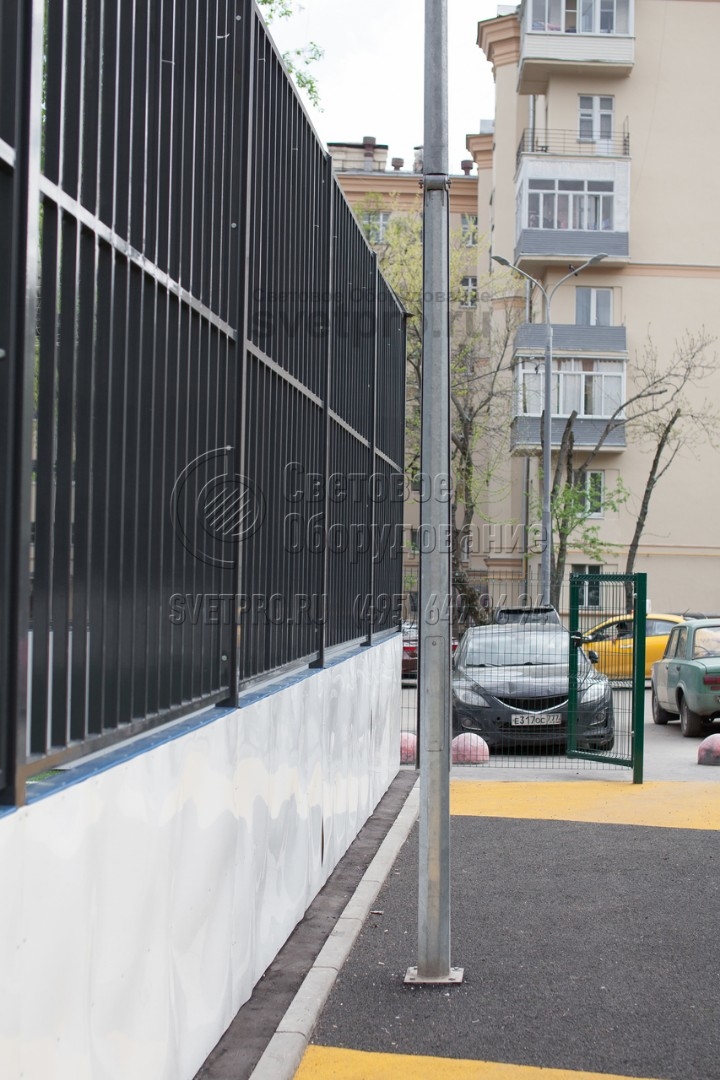

5. Монтаж опоры осуществлён на анкерные болты. -

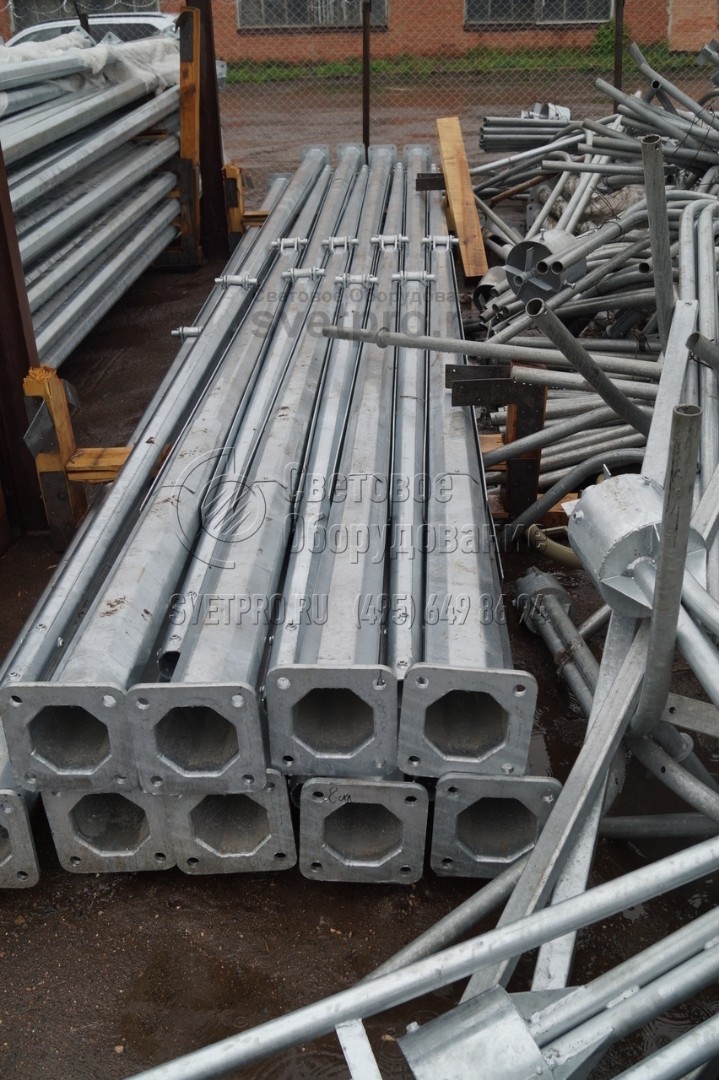

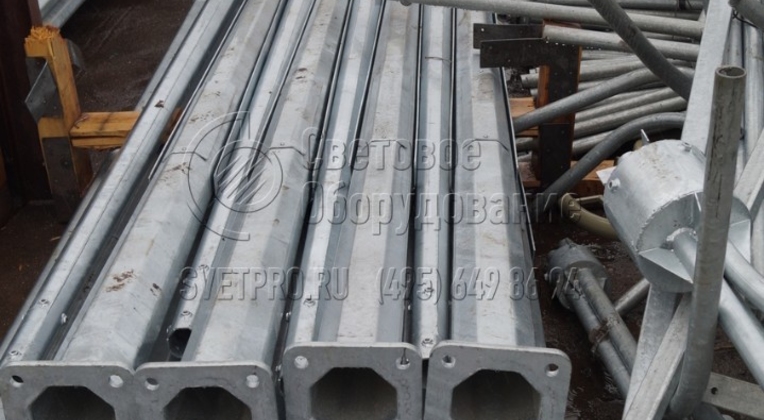

6. Способ хранения и транспортировки складывающихся опор.
