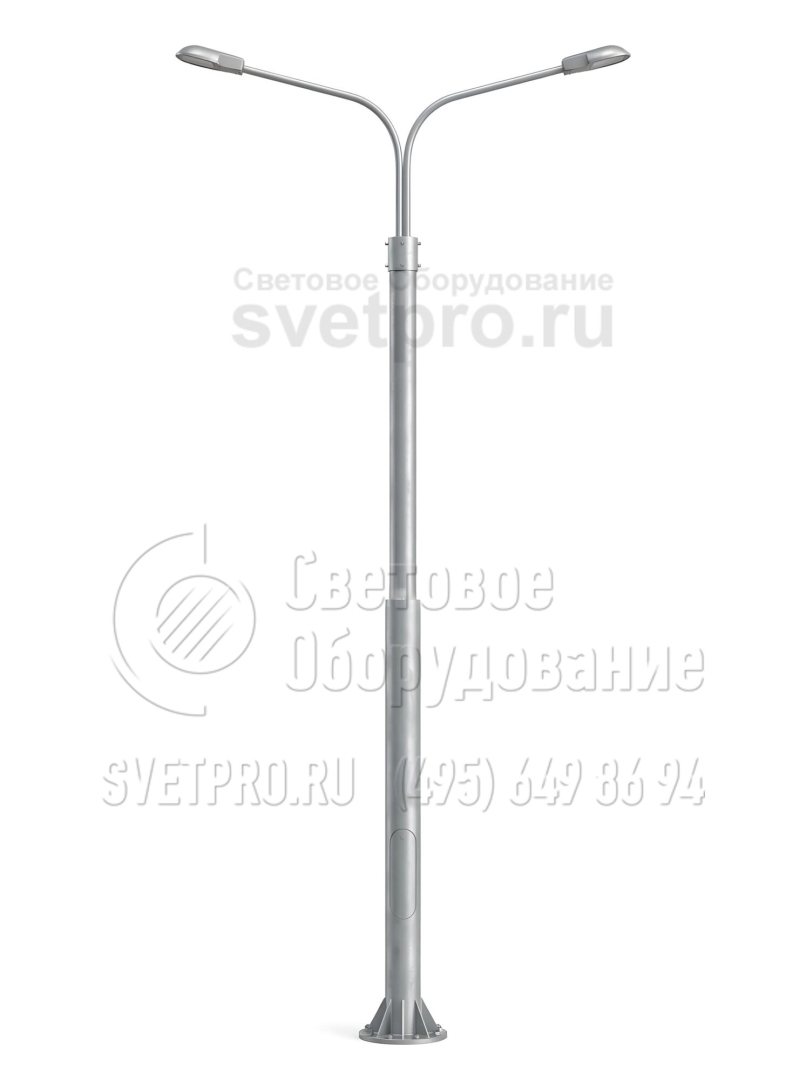

СФ-400-8,5 Опора силовая фланцевая трубчатая высота 8,5 метров
Область применения: |
|
Назначение: |
|

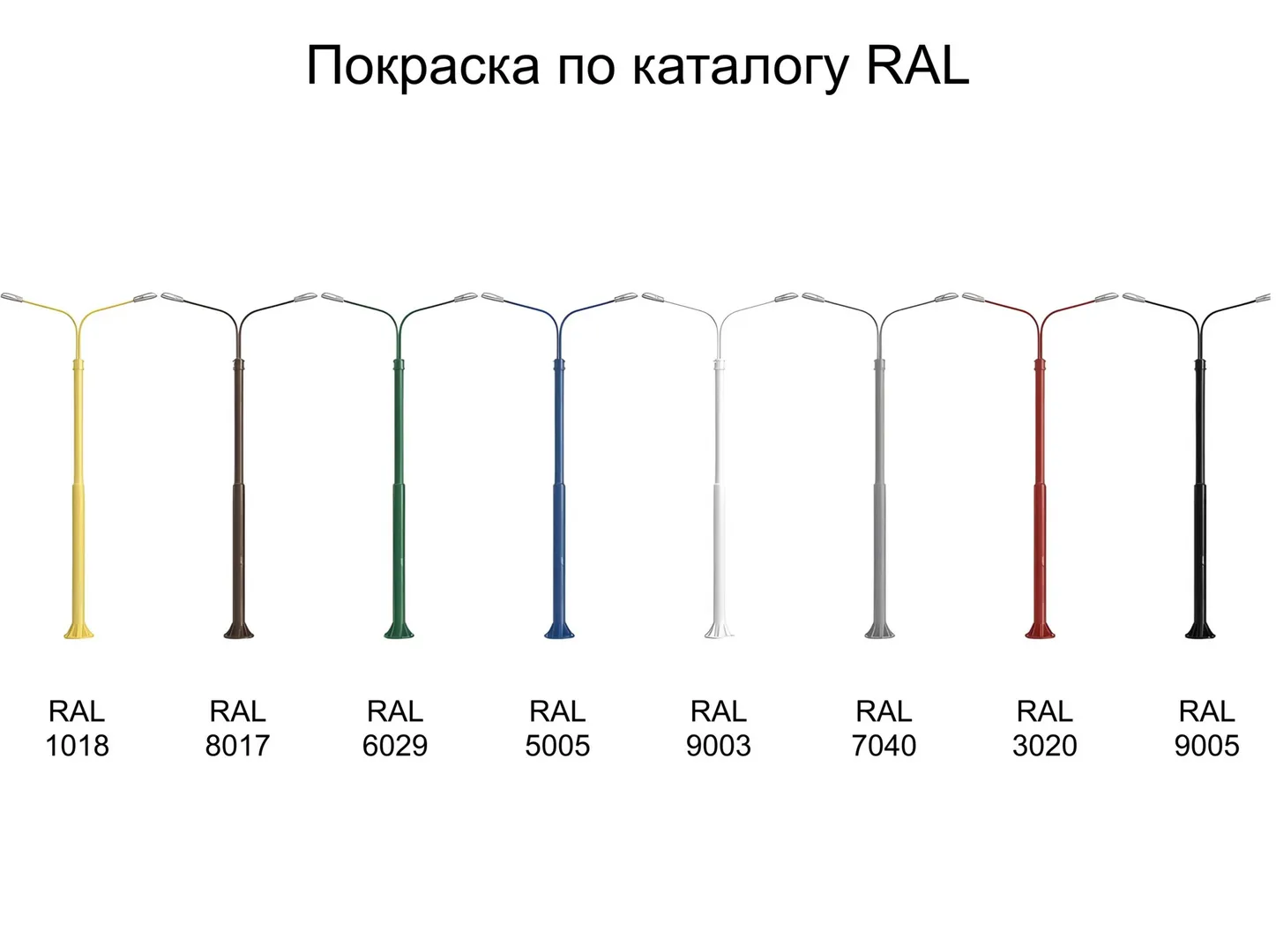

Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | СФ-400-8,5 |
Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
Количество крепежный отверстий: | 8-12 |
Материал: | Трубный прокат |
Размер фланца: | 420 мм |
Нижний диаметр: | 219 мм |
Верхний диаметр: | 168 мм |
Вес: | 367 кг |
Высота: | 8,5 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?

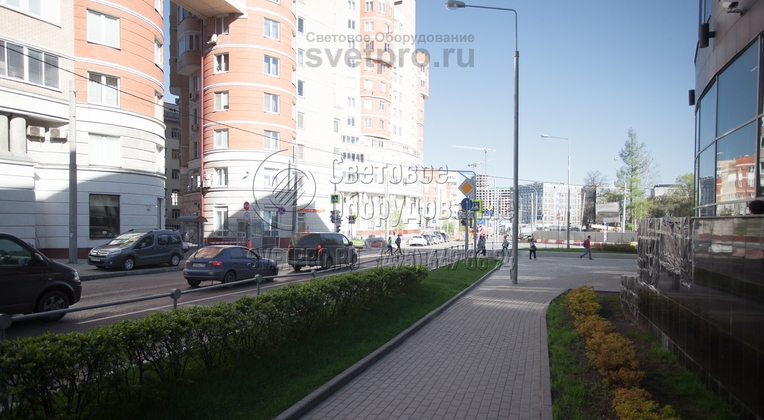

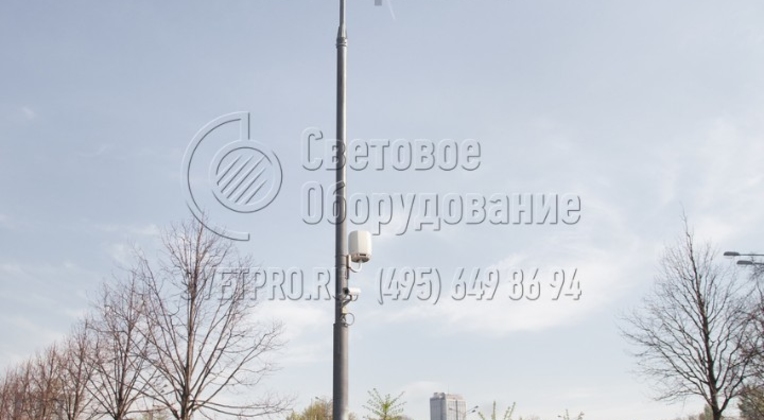

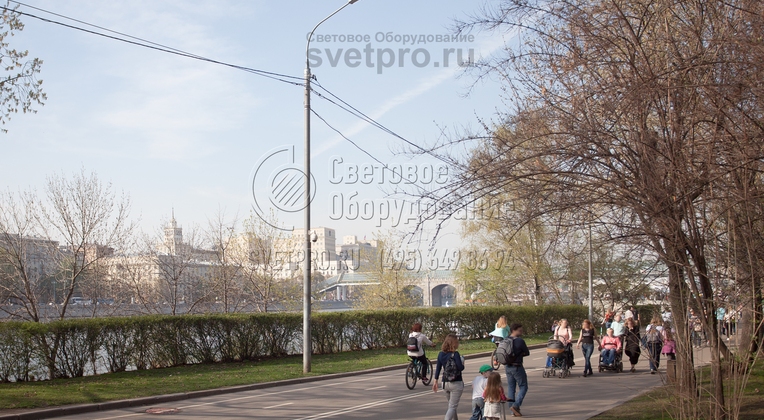

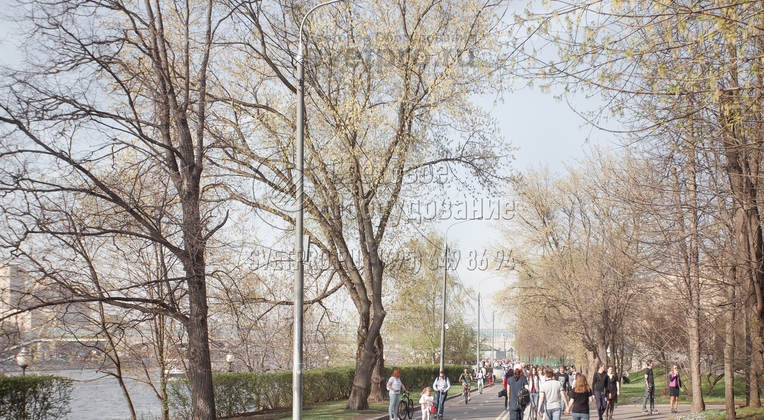

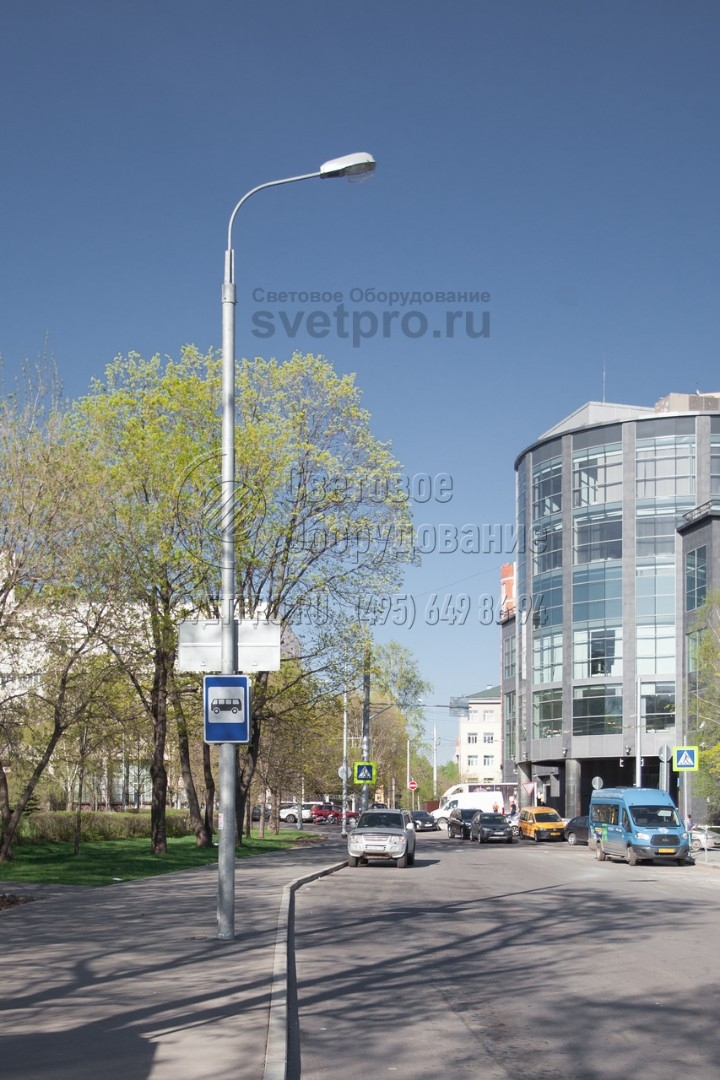

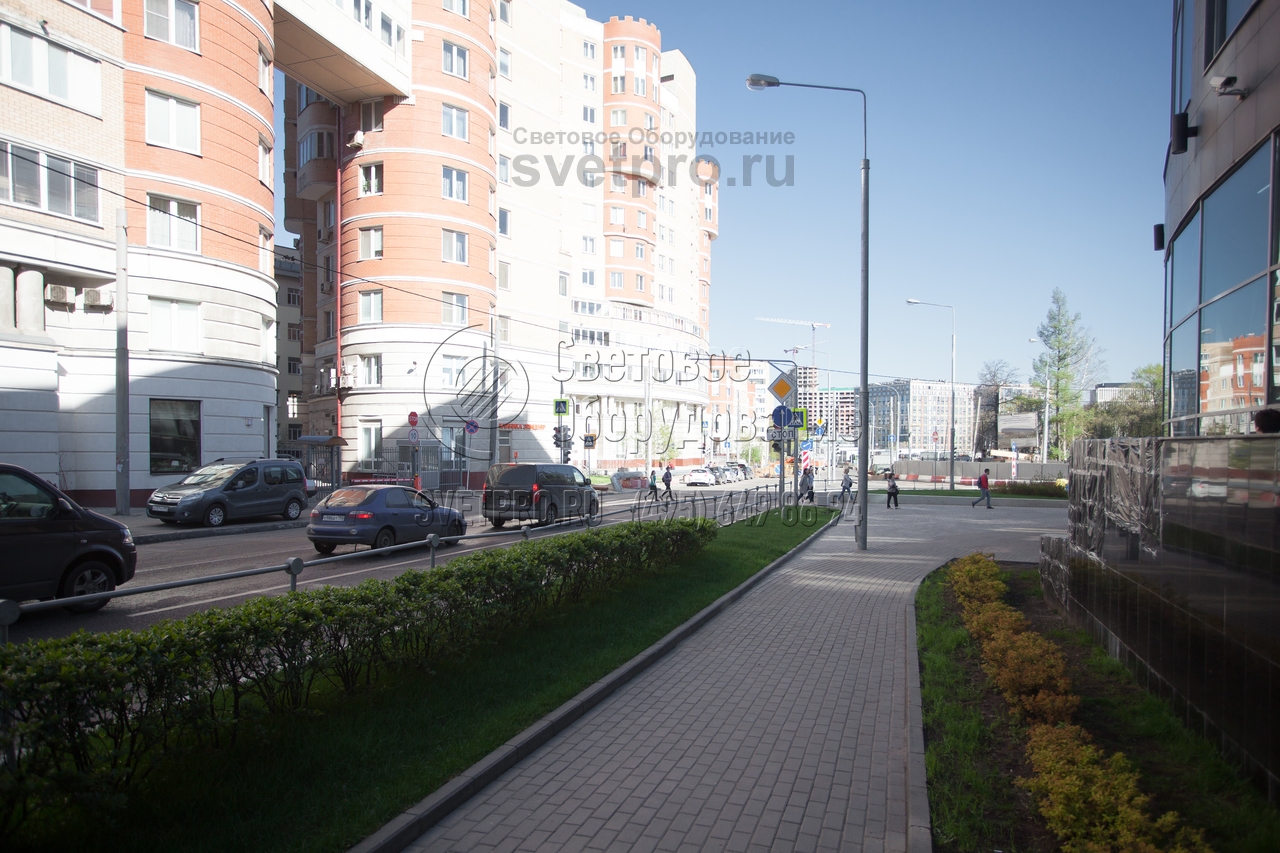

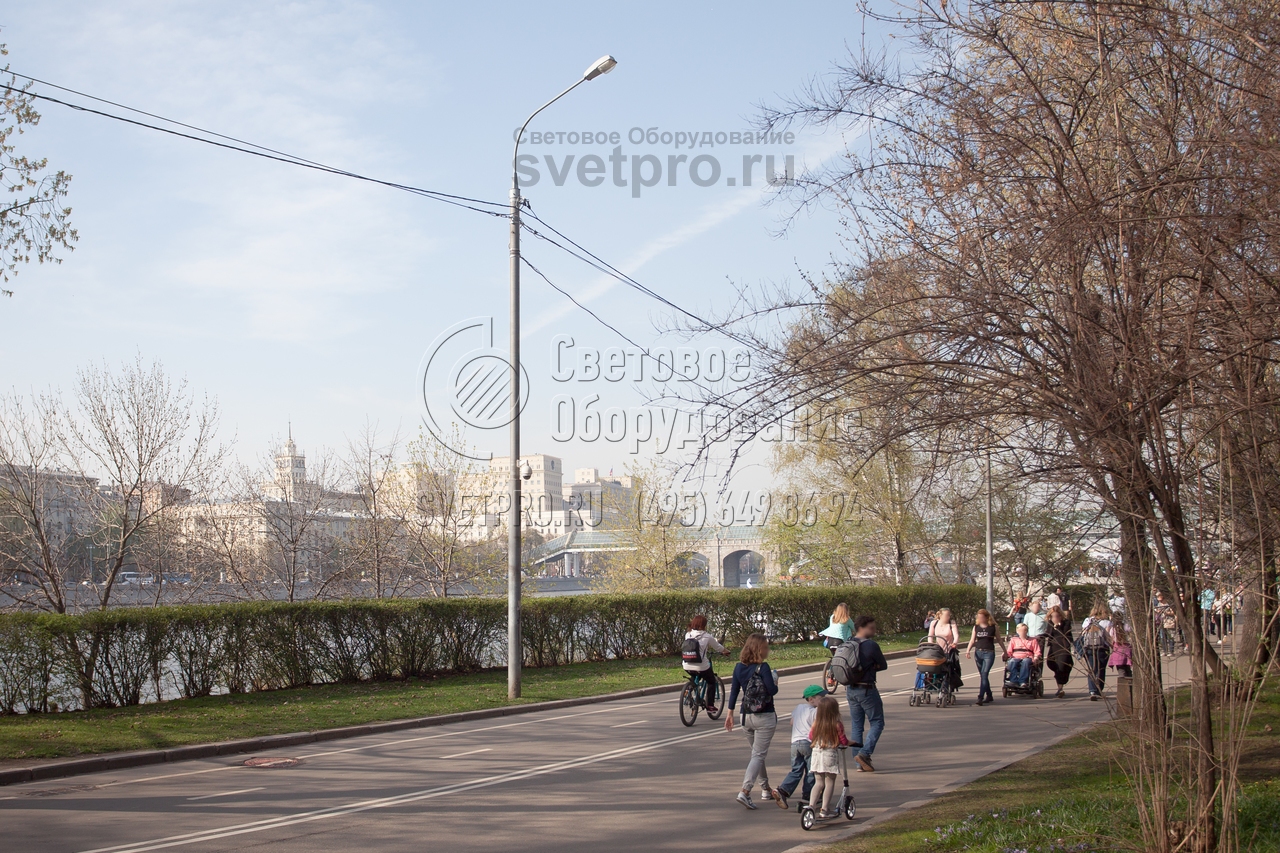

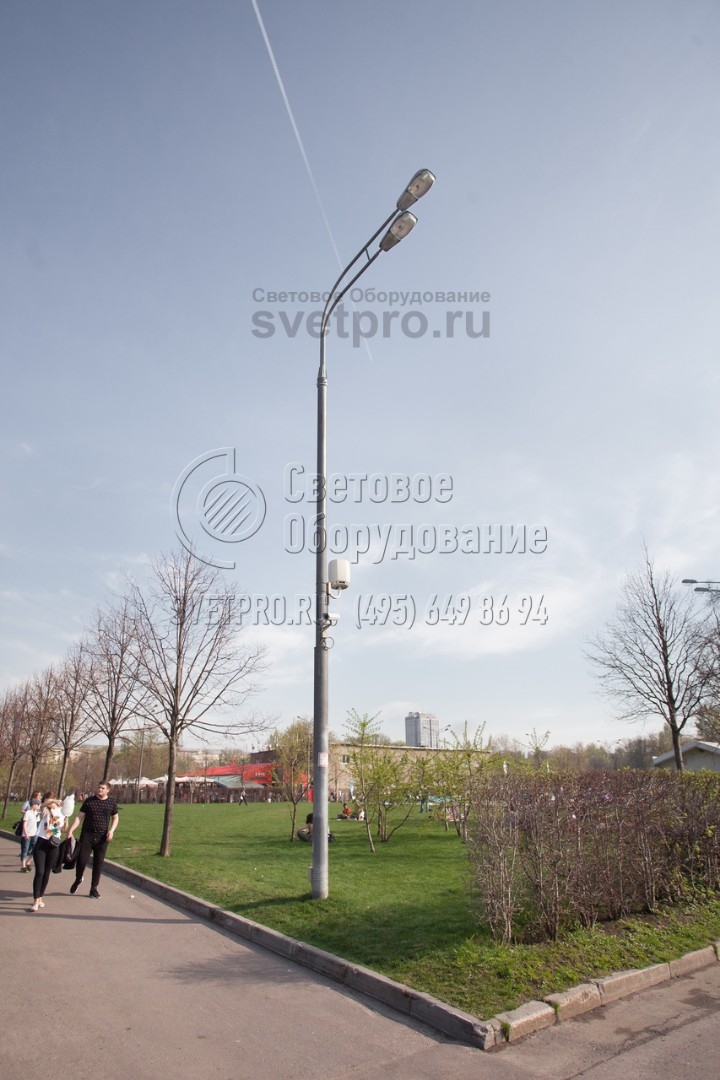

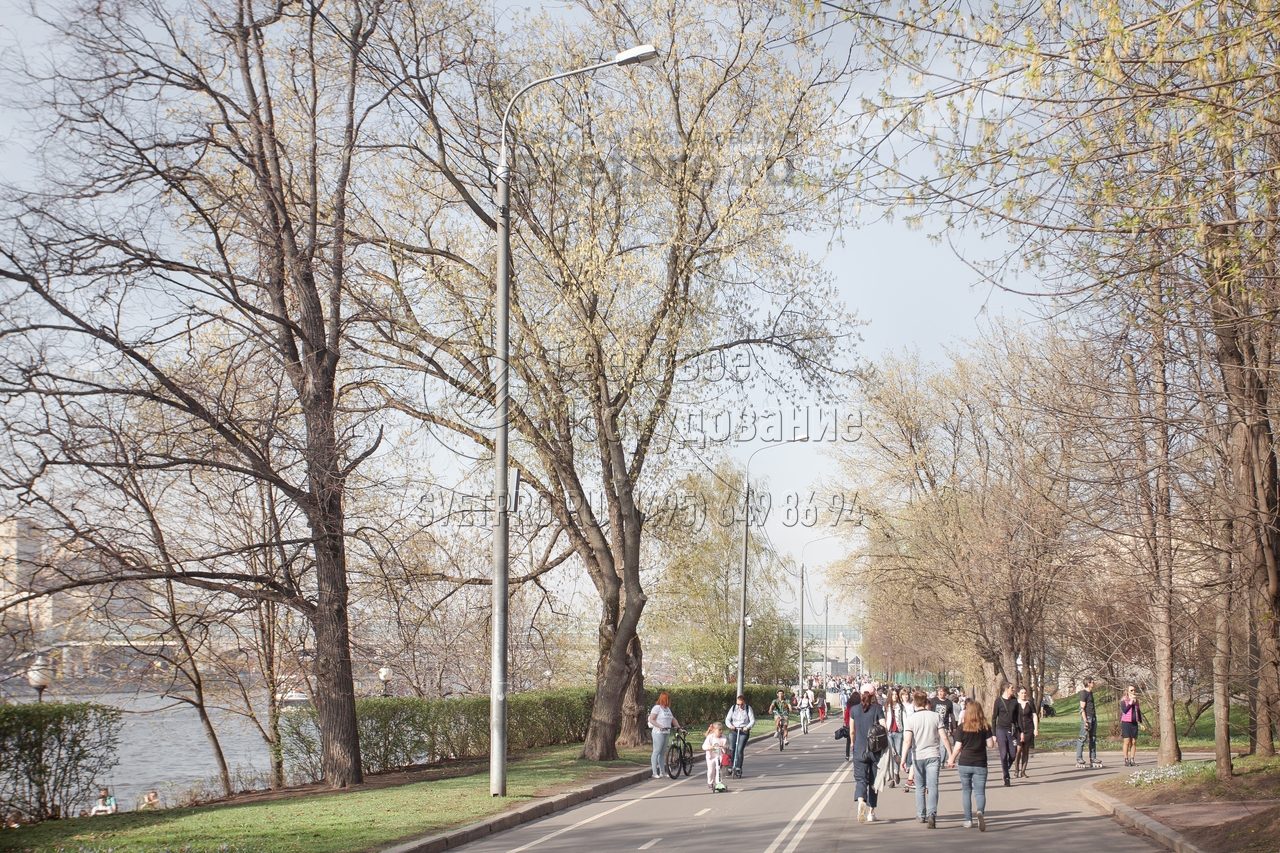

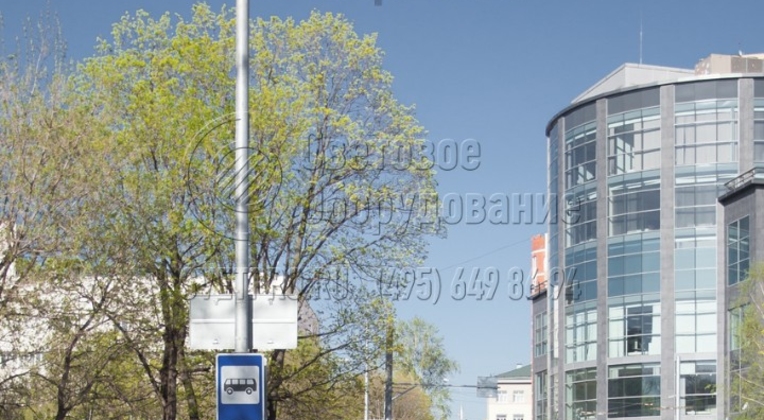

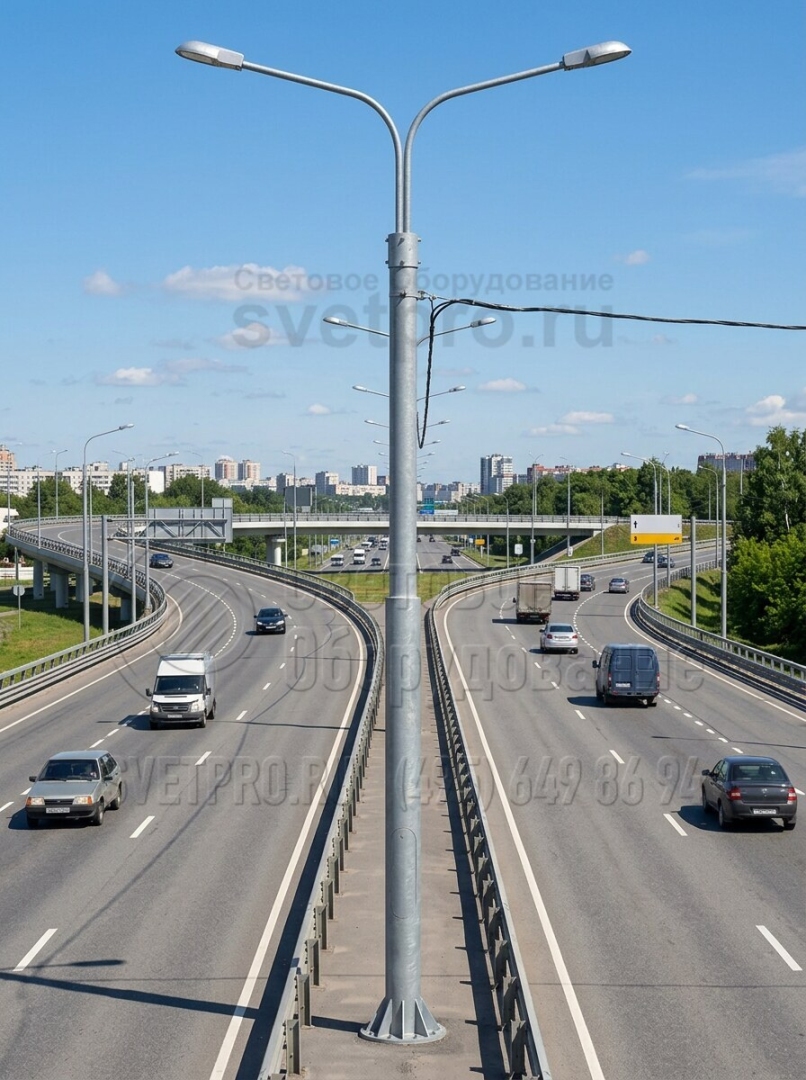

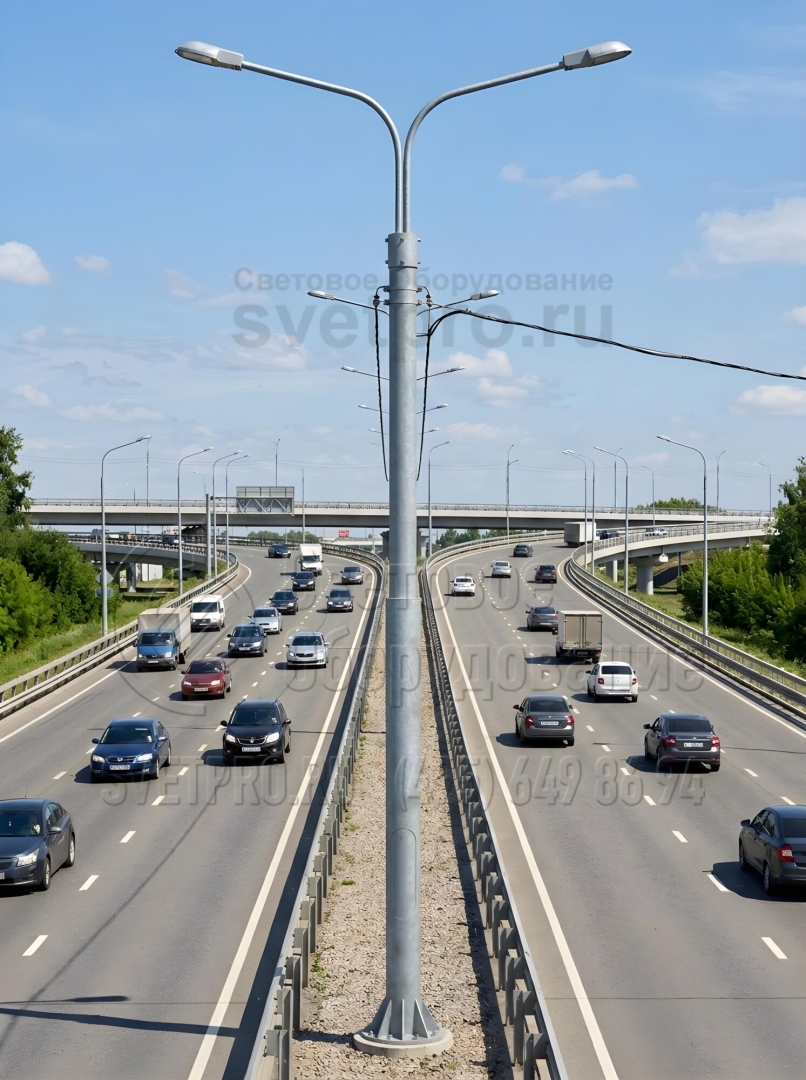

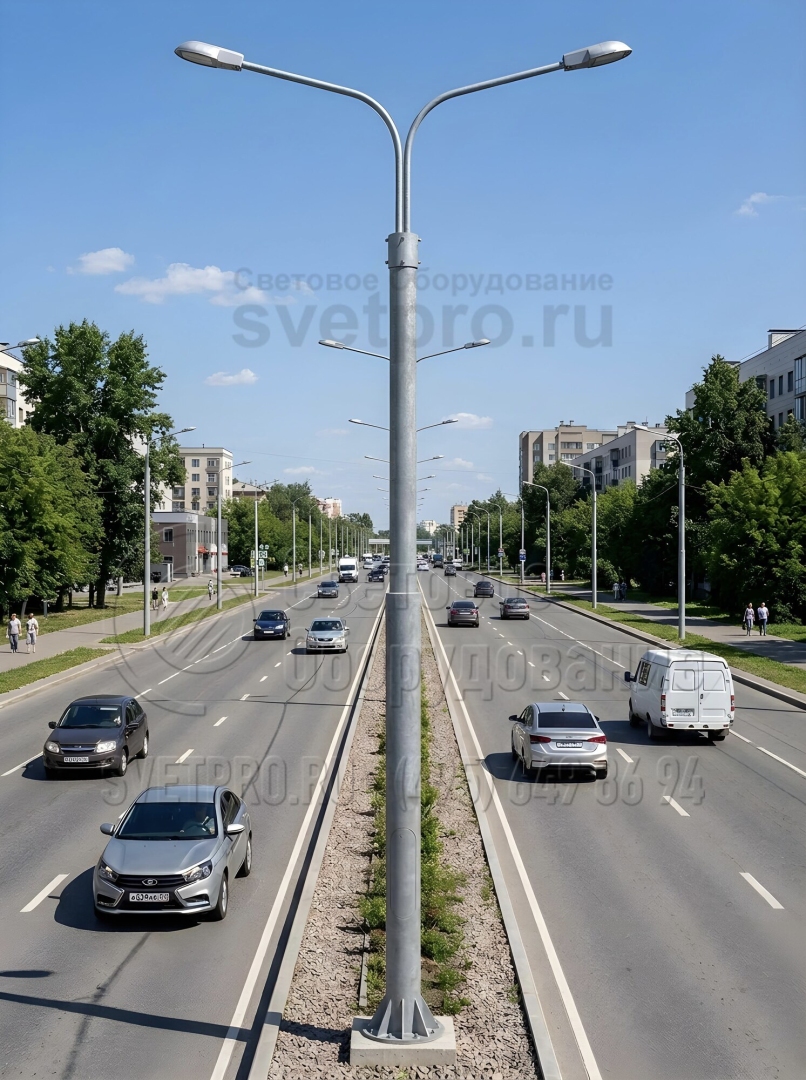

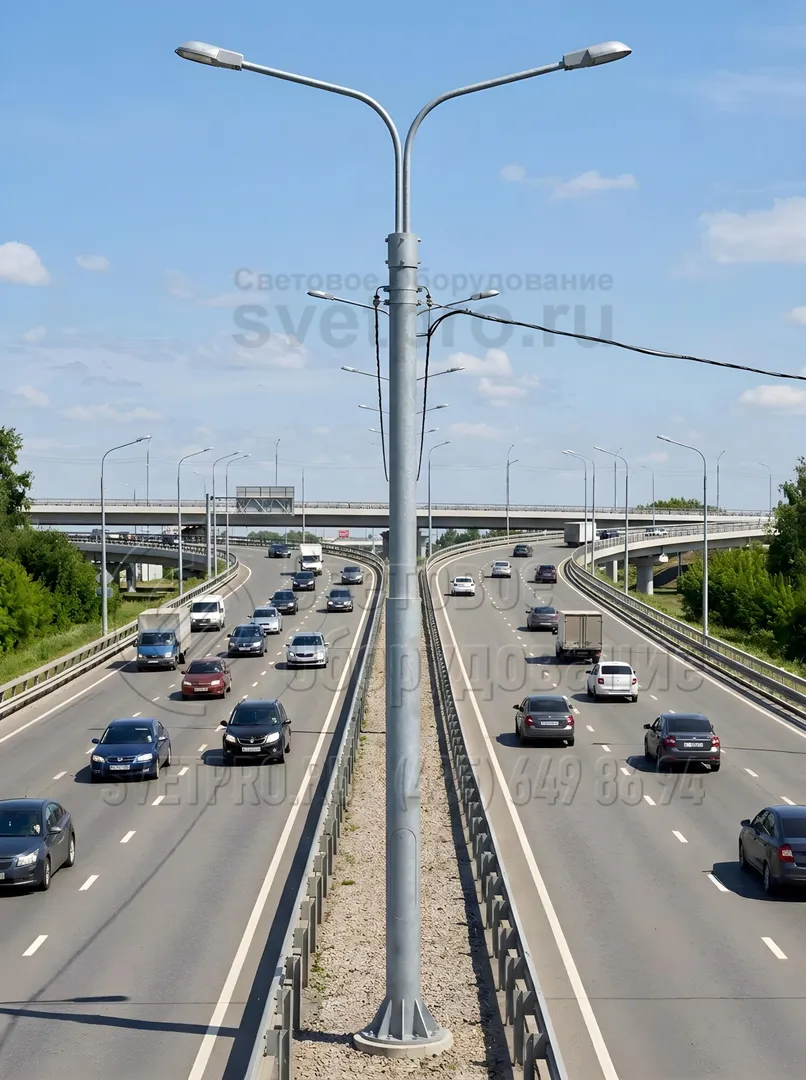

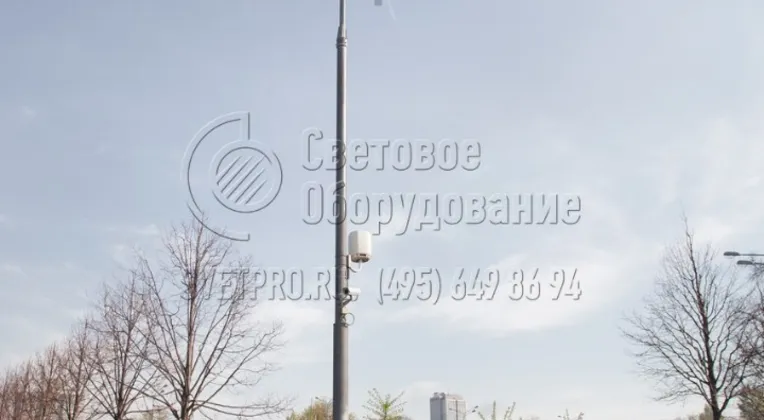

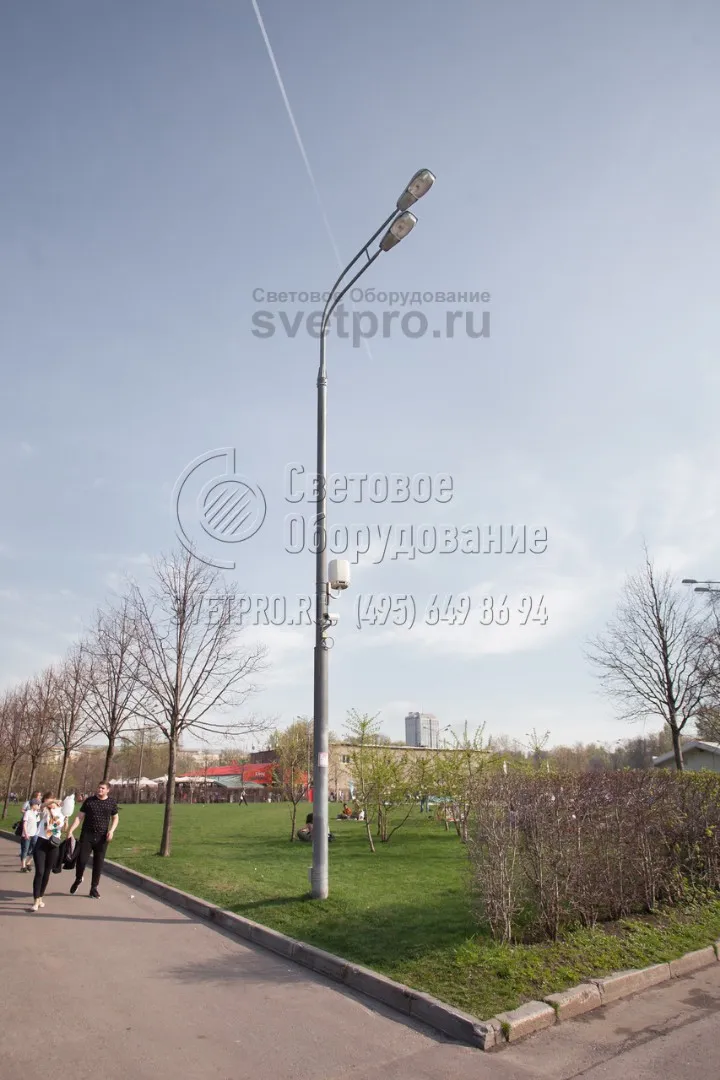

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | n, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
СФ-400-8,5-01**-ц | ЗФ-20/8/Д360-2,5-б | 367 | О2, П2 | 400 | 8500 | 2500 | 4000 | 219 | 168 | М20 | 8 | 420 | 360 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ

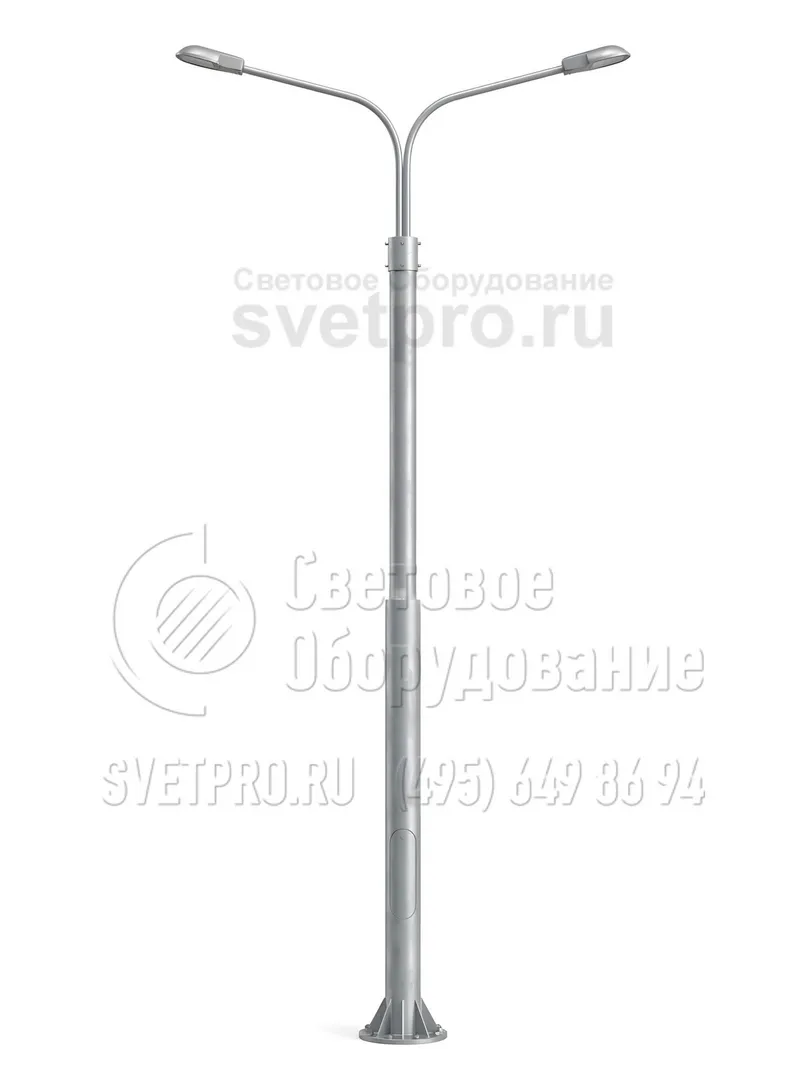

СФ-400-8,5 – металлоконструкция трубчатого типа высотой 8,5 с предельной нагрузкой не более 400 кг. Изделие применяется в качестве осветительной опоры для организации освещения на открытых территориях, автомагистралях, в жилых кварталах и промышленных зонах. Столбы предназначены для воздушной прокладки кабельной системы и подвеса СИП.
Фонарные столбы СФ-400-8,5 изготавливаются из трубопроката, конструкция состоит из 2-х труб различного диаметра. Поверхность металла обрабатывается горячим цинкованием, что эффективно защищает изделие от воздействия негативных внешних факторов и предотвращает развитие ржавчины. С защитным покрытием опора прослужит до 30 лет без необходимости выполнять его замену или обновление.
Конструкция опоры предусматривает наличие в нижней части специального подпятника – фланца. Данный элемент применяется при монтаже изделия – опорные столбы устанавливаются на бетонный фундамент, внутри которого располагается закладной элемент. Для соединения фланцев опоры и закладной детали используется монтажный комплект.
