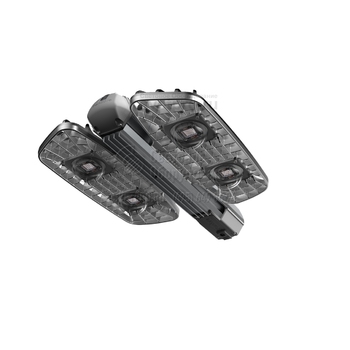

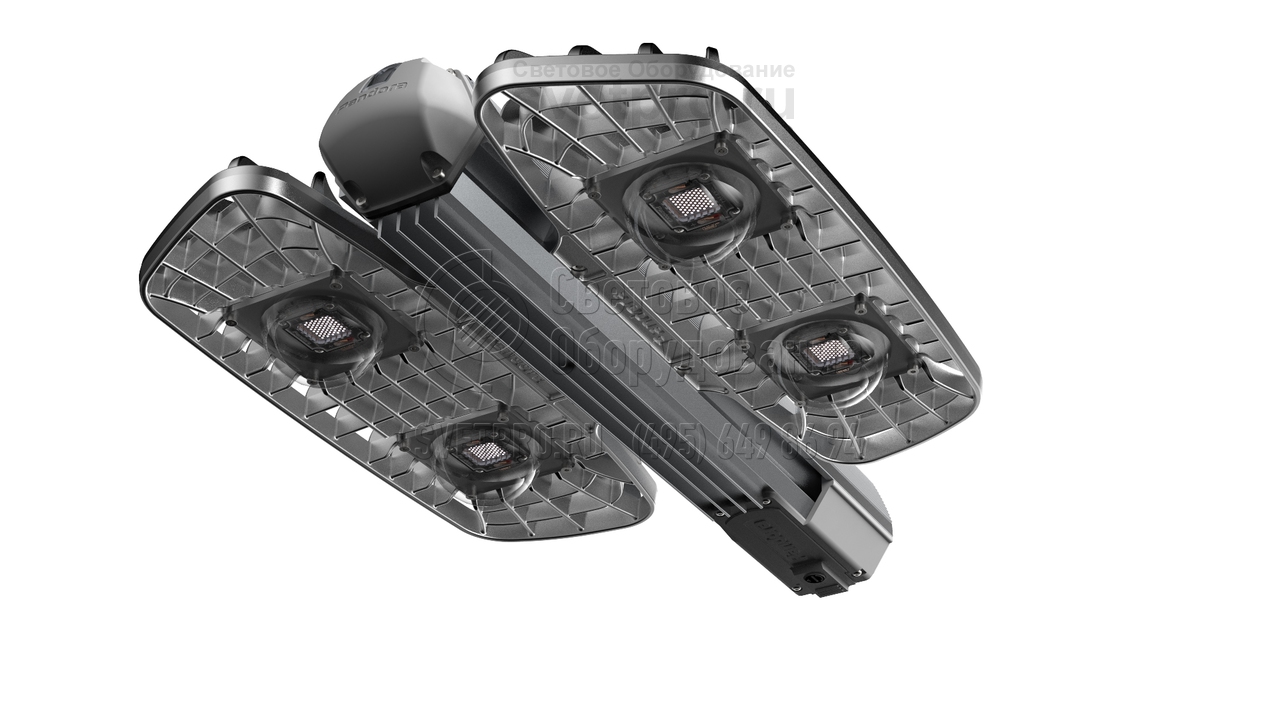

Pandora LED 535N-240 Уличный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Pandora LED 535N-240 |
Мощность: | 215 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 75 Ra |
Цветовая температура: | 4200-4400 К |
Световой поток: | 30600 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Осветительные приборы Pandora LED 535N-240 применяют для освещения дорог, участков для движения пешеходов, внутриквартальных площадок, обособленных территорий.
Изделие сопрягается с кронштейном опоры. Консольный монтаж – способ обеспечения требуемого пространственного положения, в том числе обязательности отклоненного (15–75 град.) положения, значимого для естественной вентиляции и самоочистки поверхности.
Четыре идентичных модуля получают электроэнергию (215 Вт) от двухканального источника питания, способного работать при перепадах в сети до значений: 78 и 265 Вольт. К повреждению изделия не приведут длительные перенапряжения и импульсы, им противостоят защитные меры. Линзы обеспечивают распределение света (30 600 лм) по глубокому типу КСС (угол раскрытия – 60о). Использование светового потока – не менее 88%.
Соблюдение внутреннего температурного баланса – многоступенчатое. Внешние радиаторы придают светильнику Pandora LED 535N-240 специфические отличия. Соблюдение высокой степени герметичности – IP65 исключают нарушения работы попаданием воды и пыли. Алюминиевые конструктивные части облегчают вес конструкции. Их защиту от коррозии обеспечивает полимерсодержащее окрашивание.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическим воздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.
Конструкция
Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптических линз. Для защиты органов зрения все переключения мощности светильника производятся плавно.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 535 N-240/4300
Pandora LED – наименование светильника
535 – номер модели светильника в заводской программе выпуска
N – тип используемых линз , 60 градусов
240 – максимальная потребляемая мощность
4300 – цветовая температура матриц (К)
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 30 600 |
Потребляемая мощность, W | 215 |
Напряжение питания, V | 78-265 |
Тип питающей сети | однофазная, перем. тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Коэфф. мощности, не менее | 0,98 |
Номинальный пусковой ток, А | 12,5* |
Длительность импульса, сек. | 0,025 |
Световая эффективность светильника, лм/Вт, не менее | 142 |
Оптический КПД светильника, не менее, % | 88 |
Индекс цветопередачи, Ra | 75 |
Наличие дистанционного управления | - |
Автономное суточное регулирование | - |
КСС | "Г" (Глубокая) |
Степень защиты (IP) | 65 |
Вид климатического исполнения, УХЛ | 1,2 |
Крепление | установка на трубу, d до 50 мм |
Рекомендуемая высота расположения | 8-14 метров |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 11,1 |

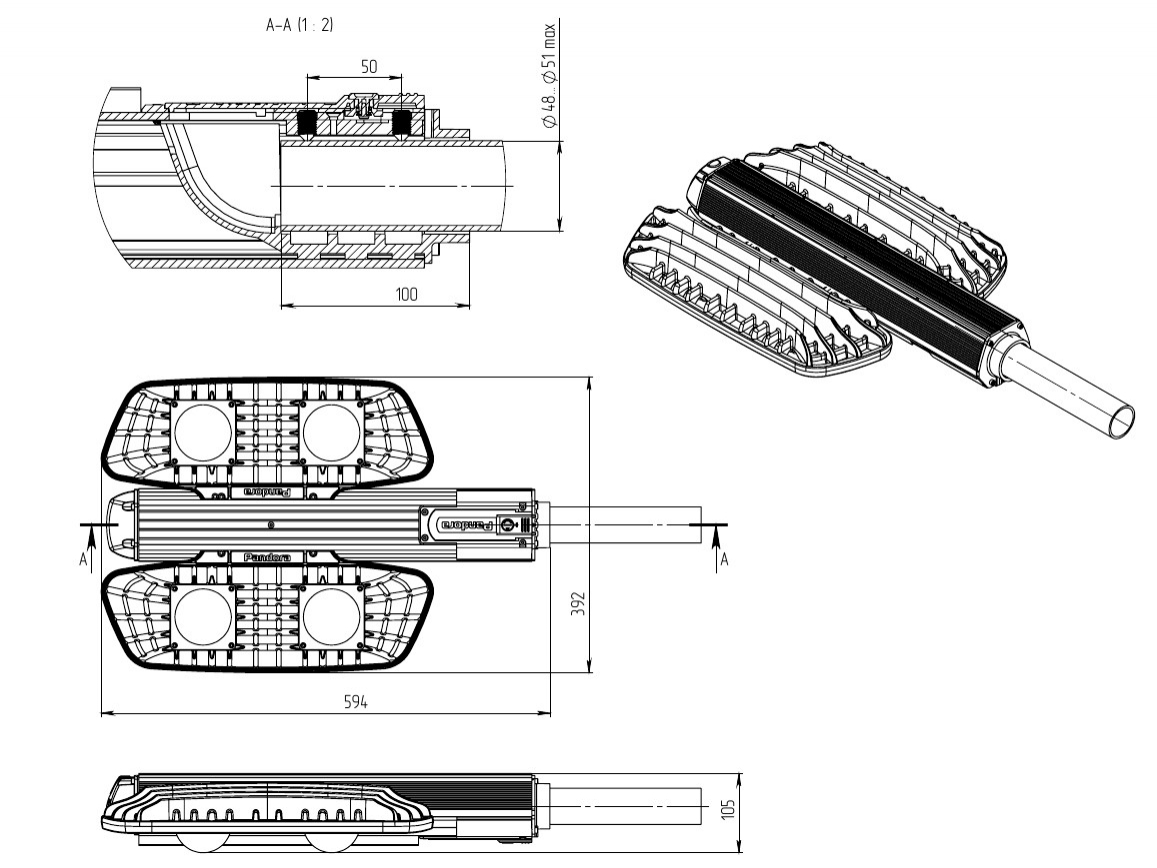

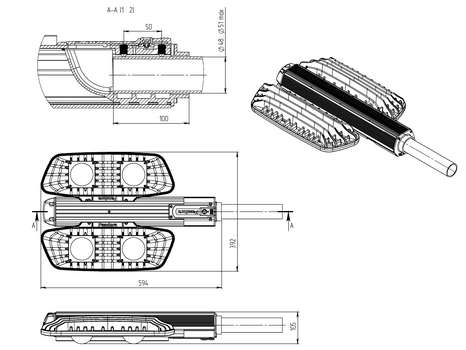

Габаритные размеры ВхШхГ(мм) | 590х390х105 |
Рекомендуемая высота расположения (м) | 8-14 |
Материал корпуса | литой алюминий |
Тип защитного стекла оптики | поликарбонат |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 4 |
Количество блоков питания, шт | 1 |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Цветовая температура, К | 4200-4400 |
Цвет | темно-серый |
Заменяемый аналог | ДРЛ-700,400, ДНаТ-400 |
Гарантийные обязательства | 5 лет |

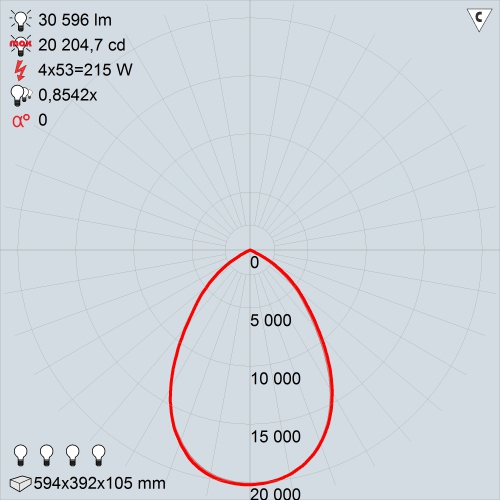

КСС
Обслуживание светильников
Светильник Pandora LED 535 N-240/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.

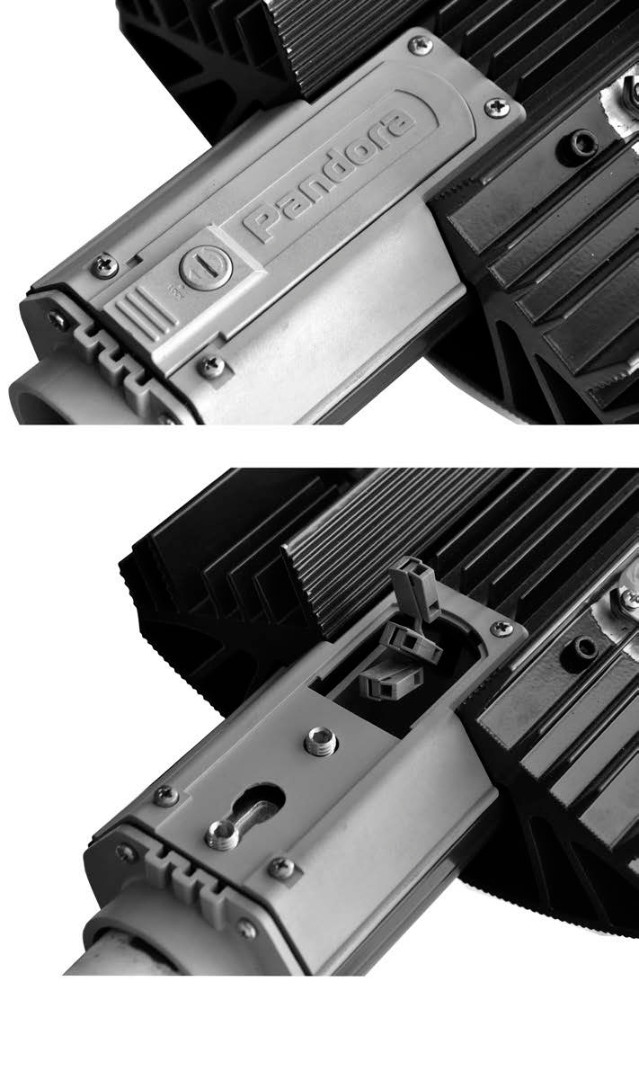

Руководство по монтажу
- Поверните фиксатор 1 на 900
- Сдвиньте крышку 2 в направлении указанном стрелками
- Оденьте светильник на трубу кронштейна.
- Закрепите светильник на трубе болтами 4.
- Подсоедините питающие и заземляющий провода к клеммным колодкам 3.
- В обратном порядке оденьте крышку 2 и зафиксируйте фиксатором 1
Инструмент:
1. отвертка РН 4-6
2. 6-гранный ключ 6 мм
Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.
Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.
