СПГ-700(90)-9 Опора силовая прямостоечная граненая высота 9 метров
Покрытие
Горячее цинкование
Высота опоры, м
8
9
Цена*:
87 657
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Силовая опора СПГ-700(90)-9 – высотная металлоконструкция, используемая для организации подсветки на больших объектах и открытых территориях. Фонарные столбы такого типа применяются для размещения светотехники, подвеса СИП и установки дополнительных конструкций в виде рекламных щитов и указателей. Высокая прочность и особенности конструкции позволяют устанавливать опоры в регионах с различным климатом.
Для изготовления фонарных столбов используется листовой металлопрокат. Листы стали прессуются для получения граненой поверхности, после чего конструкция сваривается одним продольным швом. Металл в процессе производства подвергается горячему цинкованию, защищающему изделие от воздействия погодных факторов и коррозии. По желанию заказчика конструкция дополнительно может окрашиваться лакокраской.
Установка изделия выполняется в открытый грунт. Для монтажа готовится котлован с расчетом параметров в зависимости от условий эксплуатации.
фото с объектов

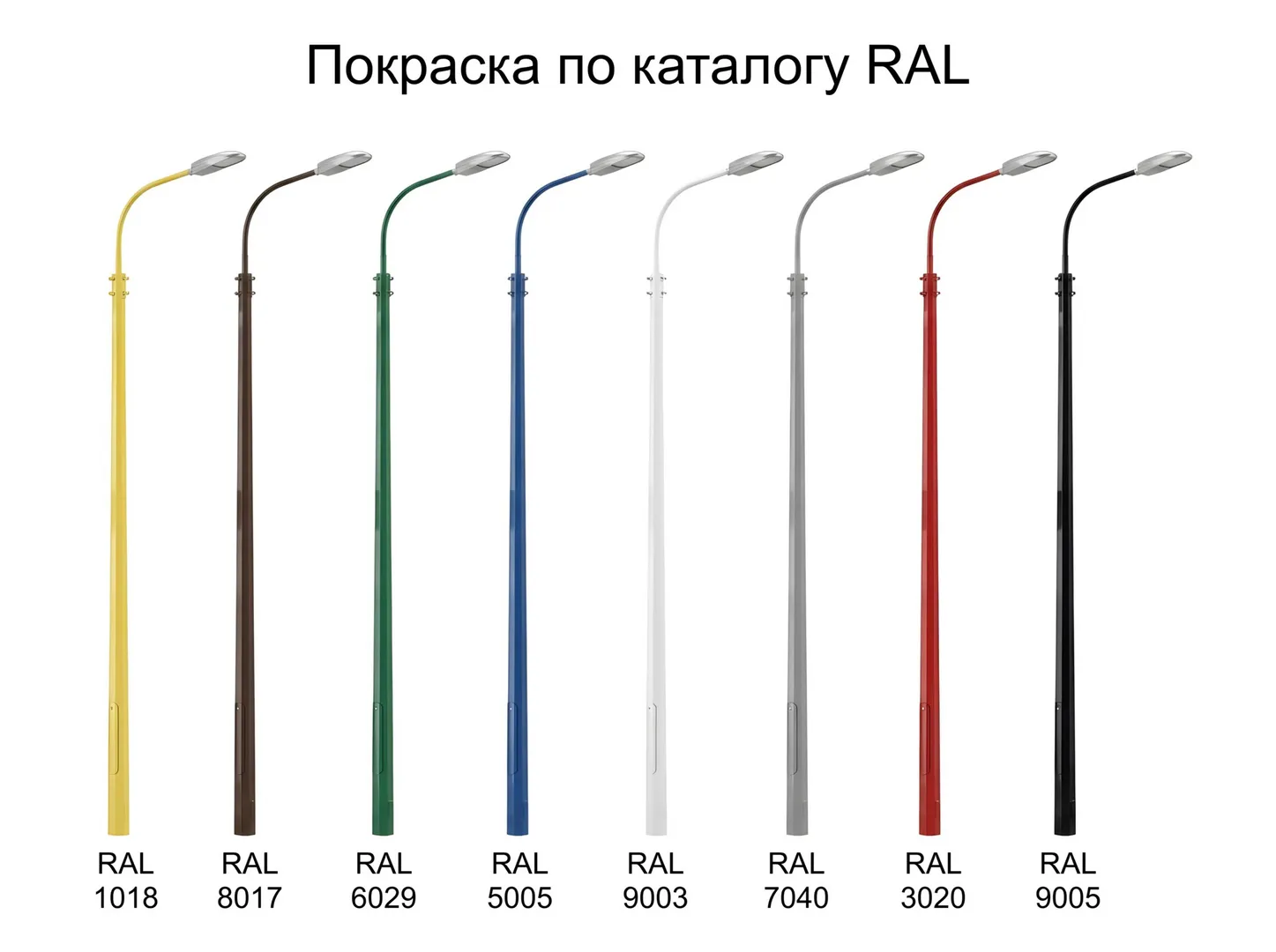

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СПГ-700(90)-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Листовая сталь |
| Нижний диаметр: | 301 мм |
| Верхний диаметр: | 90 мм |
| Вес: | 298 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СПГ-700(90)-9,0/11,5-01**-ц | 87 657 ₽ | 298 | Ф4, Ф5 | 700 | 9000 | 8000 | 2500 | 301,0 | 90 | 5 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов

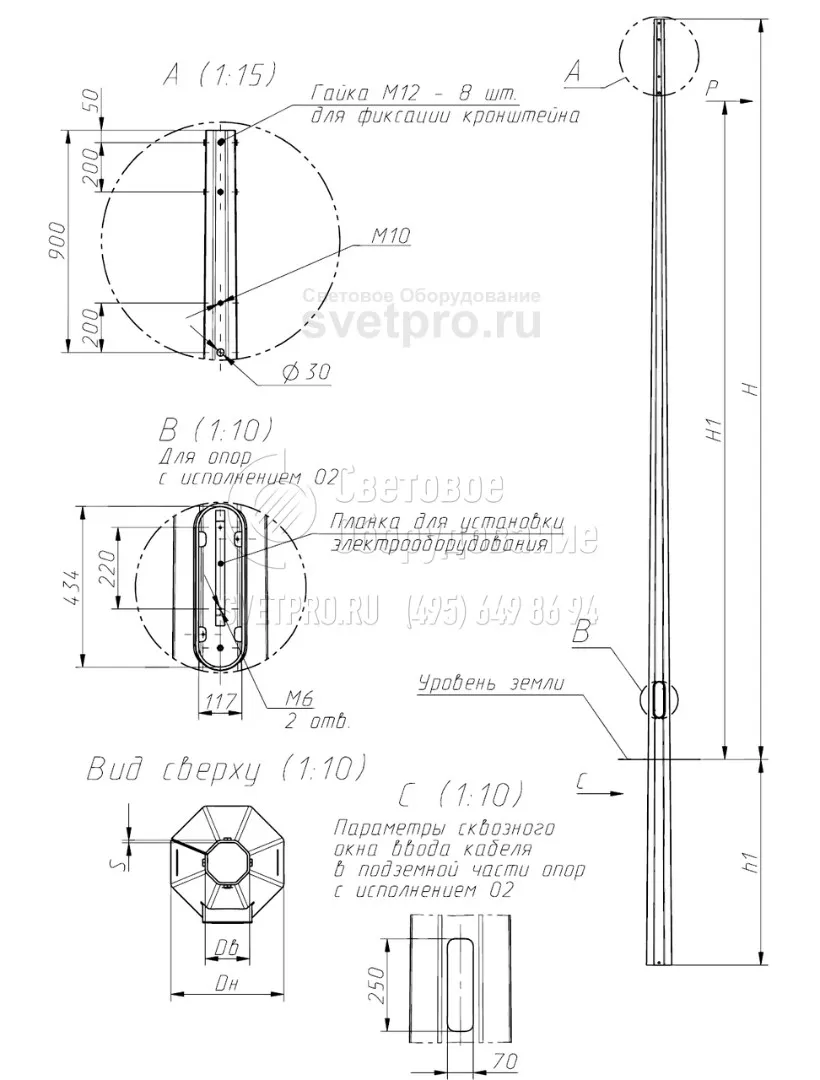

ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -

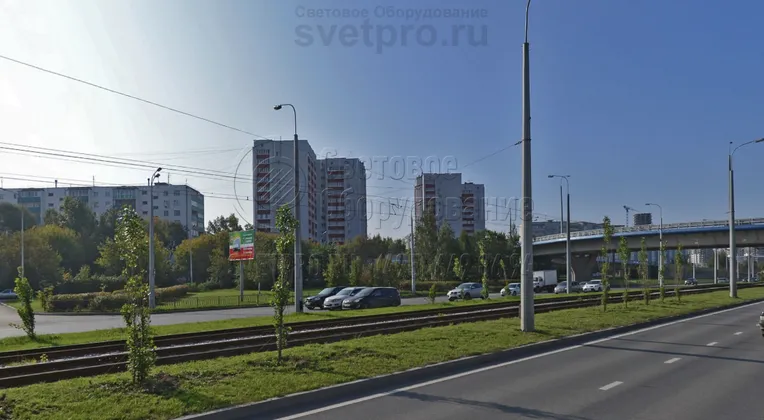

6. На фото представлена мощная силовая опора с высотой корпуса от уровня земли до оголовка 9 метров. Она выдерживает нагрузку до 700 кг на оголовок. Силовые кабели для питания проложены под землей, однако к корпусу прикреплены растяжки для установки рекламных конструкций над рельсами. -

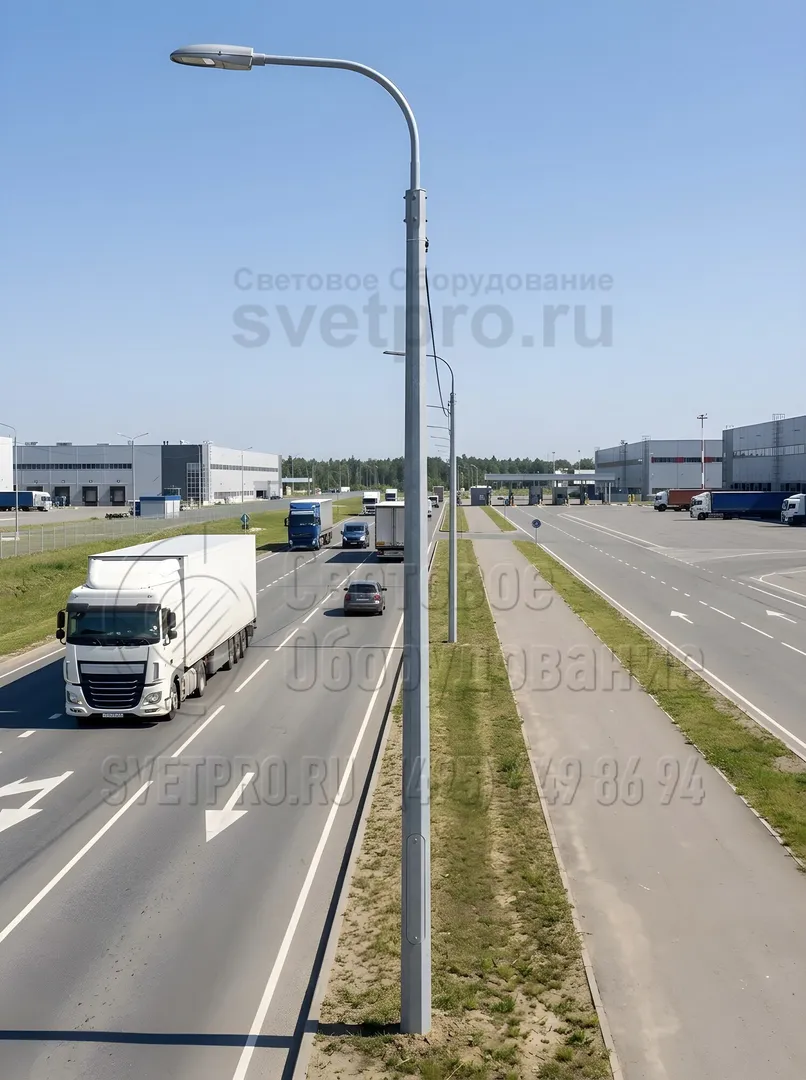

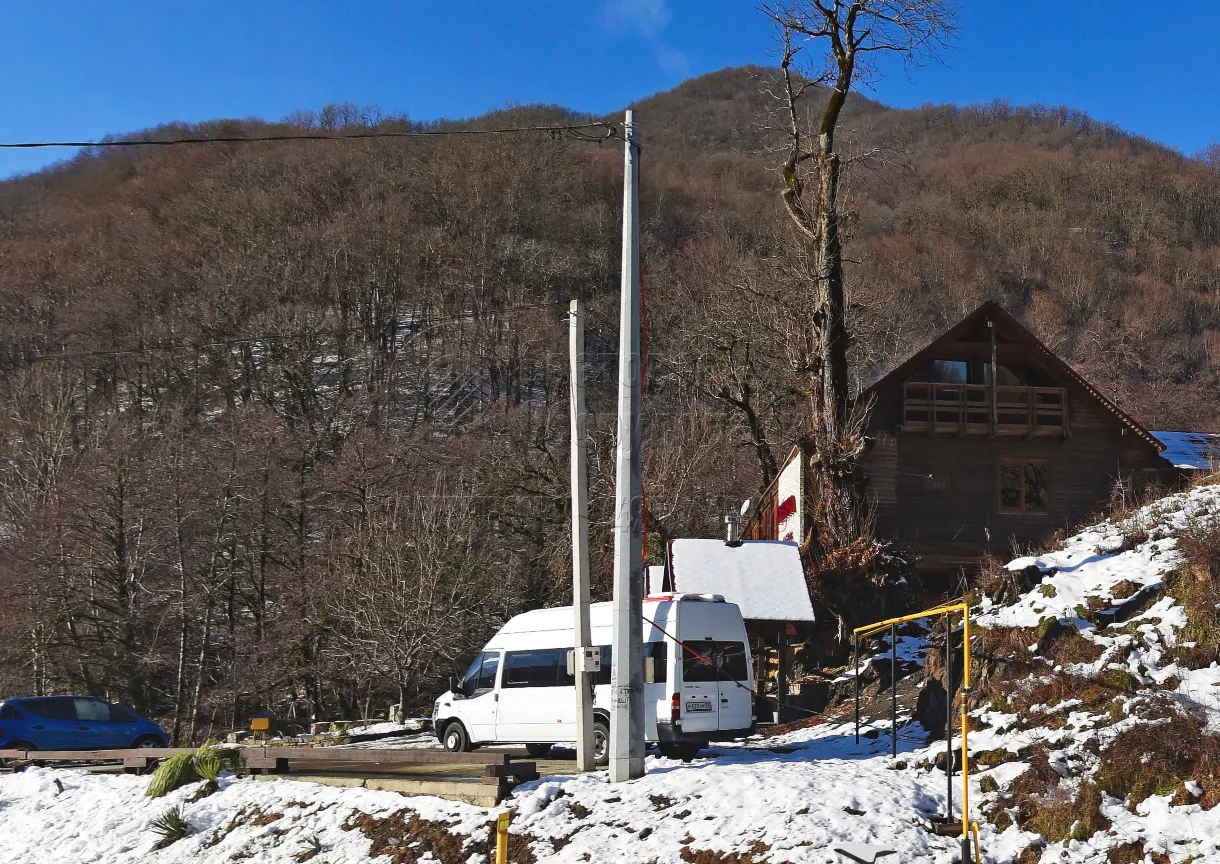

7. Подключать электричество к светильникам, расположенным на силовых опорах, можно по воздуху. Однако при подземном подключении опора освещения выглядит красивее. Провода прокладываются в траншеях под землей, а проводка проводится внутри полого ствола, поэтому не торчит на поверхности. -

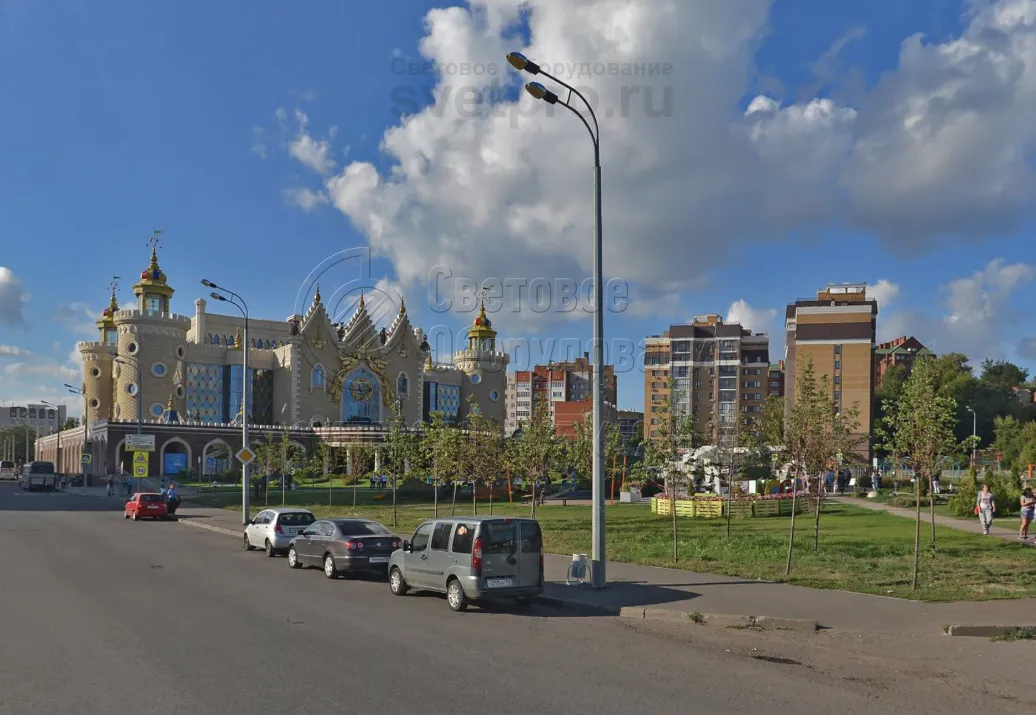

8. Прямостоечная опора часто устанавливается на тротуаре рядом с проезжей частью. Выбор такой модели обусловлен тем, что в низу ствола отсутствует массивный фланец, который ухудшает вид улицы и представляет опасность для прохожих. На верхушке опоры на фото установлен двухрожковый кронштейн. -
9. Силовые опоры, сделанные по типовой проектной документации, предназначены для использования в местности с нормальными сезонными температурными колебаниями. Если необходимо, производитель может адаптировать их для использования при низкой температуре воздуха.
