ОКГСф Опоры контактной сети граненые фланцевые
| Область применения: |
|
| Назначение: |
|
| Высота: | 9-12 м |
| Вес: | 336-1389 кг |
| Верхний диаметр: | 216-402 мм |
| Нижний диаметр: | 289-598 мм |
| Артикул производителя: | ОКГСф |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

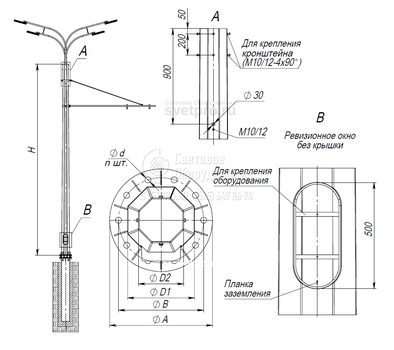

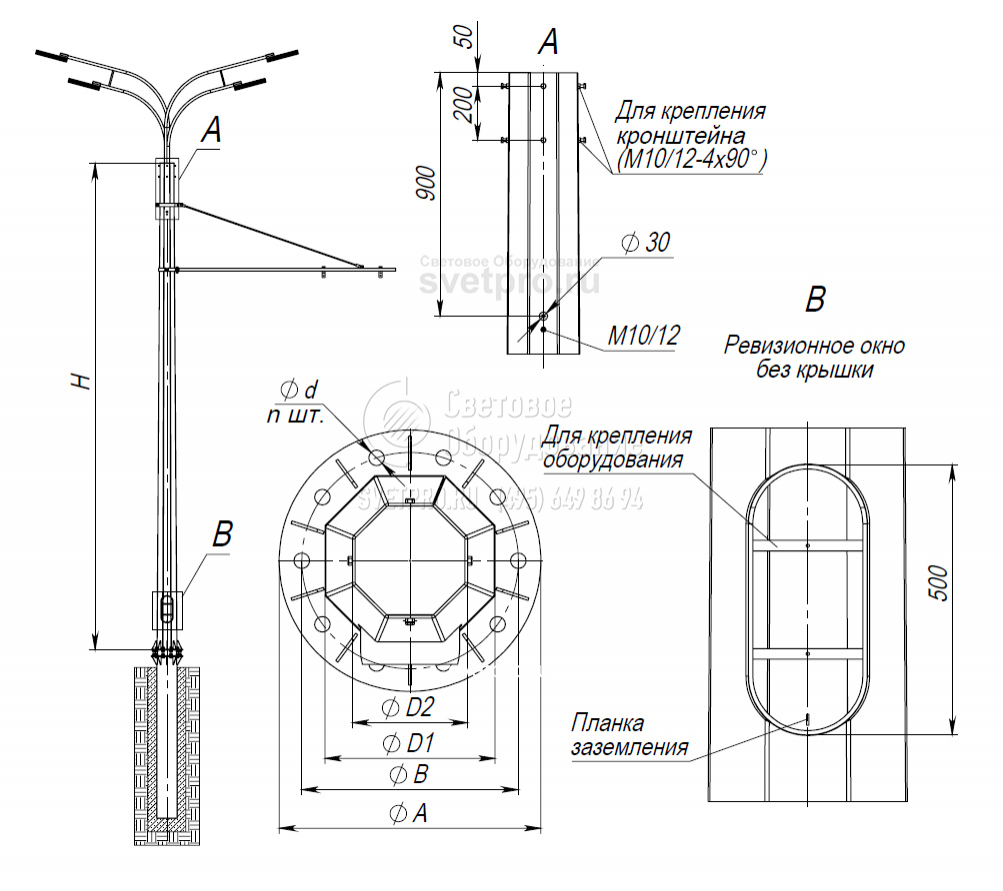

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок |
|---|---|---|---|---|---|---|---|---|---|
| ОКГСф-0,4-9-01 | 9 | 289 | 216 | 500/420 | 28 | 8 | К230 | 336 | ЗДФ-0,273-2,5 (Д500-420-8х28) |
| ОКГСф-0,4-10-01 | 10 | 314 | 216 | 500/420 | 28 | 8 | К230 | 389 | ЗДФ-0,273-2,5 (Д500-420-8х28) |
| ОКГСф-0,4-11-01 | 11 | 343 | 216 | 560/470 | 28 | 10 | К230 | 448 | ЗДФ-0,325-2,5 (Д560-470-10х28) |
| ОКГСф-0,4-12-01 | 12 | 363 | 216 | 560/470 | 28 | 10 | К230 | 504 | ЗДФ-0,325-2,5 (Д560-470-10х28) |
| ОКГСф-0,7-9-01 | 9 | 324 | 255 | 560/470 | 28 | 10 | К270 | 464 | ЗДФ-0,325-2,5 (Д560-470-10х28) |
| ОКГСф-0,7-10-01 | 10 | 353 | 255 | 550/460 | 28 | 12 | К270 | 525 | ЗДФ-0,377-2,5 (Д550-460-12х28) |
| ОКГСф-0,7-11-01 | 11 | 353 | 255 | 590/490 | 34 | 10 | К270 | 601 | ЗДФ-0,377-2,5 (Д590-490-10х34) |
| ОКГСф-0,7-12-01 | 12 | 412 | 255 | 600/520 | 28 | 12 | К270 | 693 | ЗДФ-0,426-2,5 (Д600-520-12х28) |
| ОКГСф-1,0-9-01 | 9 | 373 | 255 | 580/480 | 34 | 10 | К270 | 491 | ЗДФ-0,377-3 (Д580-480-10х34) |
| ОКГСф-1,0-10-01 | 10 | 412 | 255 | 630/530 | 34 | 10 | К270 | 583 | ЗДФ-0,426-3 (Д630-530-10х34) |
| ОКГСф-1,0-10-02 | 10 | 412 | 255 | 630/530 | 34 | 10 | К270 | 583 | ЗДФ-0,426-3 (Д630-530-10х34) |
| ОКГСф-1,0-11-01 | 11 | 422 | 304 | 630/530 | 34 | 10 | К320 | 687 | ЗДФ-0,426-3 (Д630-530-10х34) |
| ОКГСф-1,0-11-02 | 11 | 422 | 304 | 630/530 | 34 | 10 | К320 | 687 | ЗДФ-0,426-3 (Д630-530-10х34) |
| ОКГСф-1,0-12-01 | 12 | 451 | 304 | 660/560 | 34 | 10 | К320 | 773 | ЗДФ-0,426-3 (Д660-560-10х34) |
| ОКГСф-1,0-12-02 | 12 | 451 | 304 | 660/560 | 34 | 10 | К320 | 773 | ЗДФ-0,426-3 (Д660-560-10х34) |
| ОКГСф-1,5-9-01 | 9 | 422 | 304 | 630/530 | 34 | 12 | К320 | 568 | ЗДФ-0,426-3 (Д630-530-12х34) |
| ОКГСф-1,5-9-02 | 9 | 422 | 304 | 630/530 | 34 | 12 | К320 | 568 | ЗДФ-0,426-3 (Д630-530-12х34) |
| ОКГСф-1,5-10-01 | 10 | 466 | 304 | 690/580 | 34 | 12 | К320 | 679 | ЗДФ-0,426-3 (Д690-580-12х34) |
| ОКГСф-1,5-10-02 | 10 | 466 | 304 | 690/580 | 34 | 12 | К320 | 679 | ЗДФ-0,426-3 (Д690-580-12х34) |
| ОКГСф-1,5-11-01 | 11 | 451 | 304 | 690/560 | 40 | 10 | К320 | 948 | ЗДФ-0,426-3 (Д690-560-10х40) |
| ОКГСф-1,5-11-02 | 11 | 451 | 304 | 690/560 | 40 | 10 | К320 | 948 | ЗДФ-0,426-3 (Д690-560-10х40) |
| ОКГСф-1,5-12-01 | 12 | 461 | 353 | 690/570 | 40 | 12 | К370 | 1103 | ЗДФ-0,426-3 (Д690-570-12х40) |
| ОКГСф-1,5-12-02 | 12 | 461 | 353 | 690/570 | 40 | 12 | К370 | 1103 | ЗДФ-0,426-3 (Д690-570-12х40) |
| ОКГСф-1,8-9-01 | 9 | 407 | 304 | 650/530 | 40 | 10 | К320 | 756 | ЗДФ-0,426-3 (Д650-530-10х40) |
| ОКГСф-1,8-9-02 | 9 | 407 | 304 | 650/530 | 40 | 10 | К320 | 756 | ЗДФ-0,426-3 (Д650-530-10х40) |
| ОКГСф-1,8-10-01 | 10 | 446 | 304 | 666/546 | 40 | 10 | К320 | 860 | ЗДФ-0,426-3 (Д666-546-10х40) |
| ОКГСф-1,8-10-02 | 10 | 446 | 304 | 666/546 | 40 | 10 | К320 | 860 | ЗДФ-0,426-3 (Д666-546-10х40) |
| ОКГСф-1,8-11-01 | 11 | 461 | 353 | 690/570 | 40 | 12 | К370 | 1016 | ЗДФ-0,426-3 (Д690-570-12х40) |
| ОКГСф-1,8-11-02 | 11 | 461 | 353 | 690/570 | 40 | 12 | К370 | 1016 | ЗДФ-0,426-3 (Д690-570-12х40) |
| ОКГСф-1,8-12-01 | 12 | 500 | 353 | 750/630 | 40 | 12 | К370 | 1152 | ЗДФ-0,53-3 (Д750-630-12х40) |
| ОКГСф-1,8-12-02 | 12 | 500 | 353 | 750/630 | 40 | 12 | К370 | 1152 | ЗДФ-0,53-3 (Д750-630-12х40) |
| ОКГСф-2,0-9-01 | 9 | 426 | 304 | 655/535 | 40 | 10 | К320 | 761 | ЗДФ-0,426-3 (Д655-535-10х40) |
| ОКГСф-2,0-9-02 | 9 | 426 | 304 | 655/535 | 40 | 10 | К320 | 761 | ЗДФ-0,426-3 (Д655-535-10х40) |
| ОКГСф-2,0-10-01 | 10 | 466 | 304 | 695/575 | 40 | 12 | К320 | 899 | ЗДФ-0,426-3 (Д695-575-12х40) |
| ОКГСф-2,0-10-02 | 10 | 466 | 304 | 695/575 | 40 | 12 | К320 | 899 | ЗДФ-0,426-3 (Д695-575-12х40) |
| ОКГСф-2,0-11-01 | 11 | 480 | 353 | 750/630 | 40 | 12 | К370 | 1039 | ЗДФ-0,53-3 (Д750-630-12х40) |
| ОКГСф-2,0-11-02 | 11 | 480 | 353 | 750/630 | 40 | 12 | К370 | 1039 | ЗДФ-0,53-3 (Д750-630-12х40) |
| ОКГСф-2,0-12-01 | 12 | 520 | 353 | 790/650 | 46 | 10 | К370 | 1203 | ЗДФ-0,53-3 (Д790-650-10х46) |
| ОКГСф-2,0-12-02 | 12 | 520 | 353 | 790/650 | 46 | 10 | К370 | 1203 | ЗДФ-0,53-3 (Д790-650-10х46) |
| ОКГСф-2,5-9-01 | 9 | 451 | 353 | 750/630 | 40 | 12 | К370 | 830 | ЗДФ-0,53-3 (Д750-630-12х40) |
| ОКГСф-2,5-9-02 | 9 | 451 | 353 | 750/630 | 40 | 12 | К370 | 830 | ЗДФ-0,53-3 (Д750-630-12х40) |
| ОКГСф-2,5-10-01 | 10 | 490 | 353 | 790/650 | 46 | 10 | К370 | 983 | ЗДФ-0,53-3 (Д790-650-10х46) |
| ОКГСф-2,5-10-02 | 10 | 490 | 353 | 790/650 | 46 | 10 | К370 | 983 | ЗДФ-0,53-3 (Д790-650-10х46) |
| ОКГСф-2,5-11-01 | 11 | 529 | 353 | 800/660 | 46 | 10 | К370 | 1092 | ЗДФ-0,53-3 (Д800-660-10х46) |
| ОКГСф-2,5-11-02 | 11 | 529 | 353 | 800/660 | 46 | 10 | К370 | 1092 | ЗДФ-0,53-3 (Д800-660-10х46) |
| ОКГСф-2,5-12-01 | 12 | 549 | 402 | 820/680 | 46 | 12 | К420 | 1342 | ЗДФ-0,53-3 (Д820-680-12х46) |
| ОКГСф-2,5-12-02 | 12 | 549 | 402 | 820/680 | 46 | 12 | К420 | 1342 | ЗДФ-0,53-3 (Д820-680-12х46) |
| ОКГСф-3,0-9-01 | 9 | 495 | 353 | 790/650 | 46 | 10 | К370 | 875 | ЗДФ-0,53-3 (Д790-650-10х46) |
| ОКГСф-3,0-9-02 | 9 | 495 | 353 | 790/650 | 46 | 10 | К370 | 875 | ЗДФ-0,53-3 (Д790-650-10х46) |
| ОКГСф-3,0-10-01 | 10 | 529 | 353 | 800/660 | 46 | 12 | К370 | 1027 | ЗДФ-0,53-3 (Д800-660-12х46) |
| ОКГСф-3,0-10-02 | 10 | 529 | 353 | 800/660 | 46 | 12 | К370 | 1027 | ЗДФ-0,53-3 (Д800-660-12х46) |
| ОКГСф-3,0-11-01 | 11 | 569 | 353 | 840/700 | 46 | 12 | К370 | 1176 | ЗДФ-0,53-3 (Д840-700-12х46) |
| ОКГСф-3,0-11-02 | 11 | 569 | 353 | 840/700 | 46 | 12 | К370 | 1176 | ЗДФ-0,53-3 (Д840-700-12х46) |
| ОКГСф-3,0-12-01 | 12 | 598 | 402 | 870/730 | 46 | 12 | К420 | 1389 | ЗДФ-0,53-3 (Д870-730-12х46) |
| ОКГСф-3,0-12-02 | 12 | 598 | 402 | 870/730 | 46 | 12 | К420 | 1389 | ЗДФ-0,53-3 (Д870-730-12х46) |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
Опоры контактной сети совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях.
Конструкция опоры
Ствол силовой граненой опоры контактной сети выполнен из листового металла методом последовательной гибки. В вижу отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами.

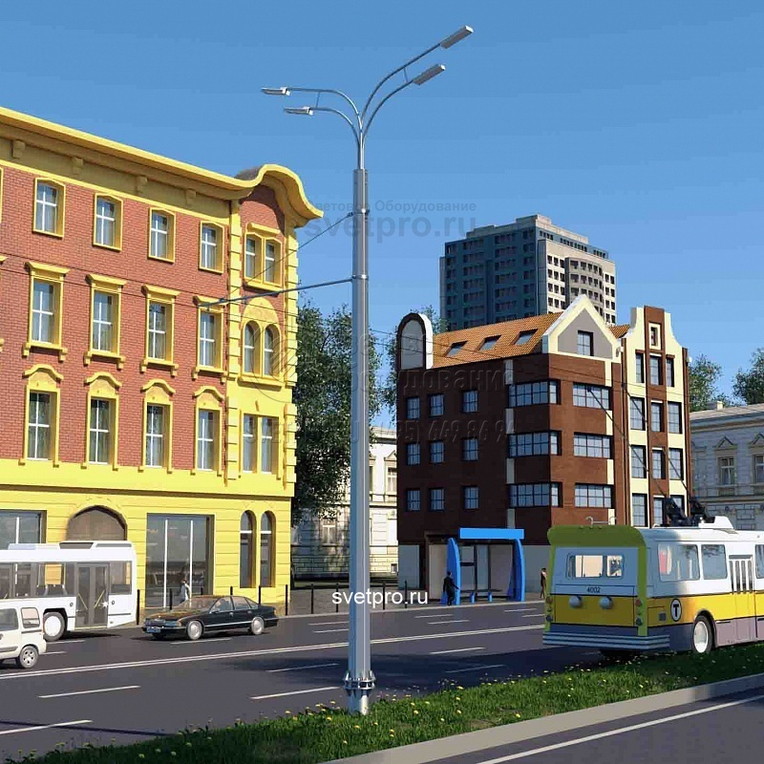

Фотогалерея
-
