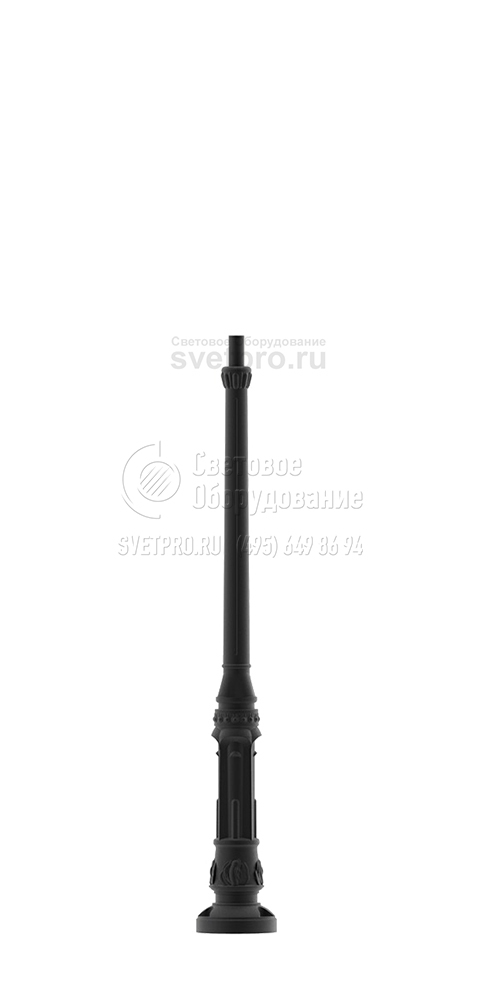

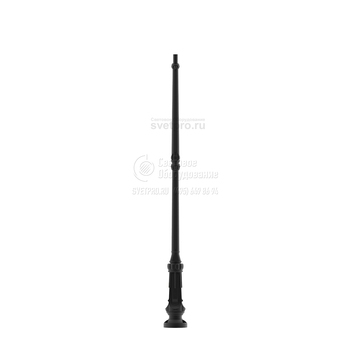

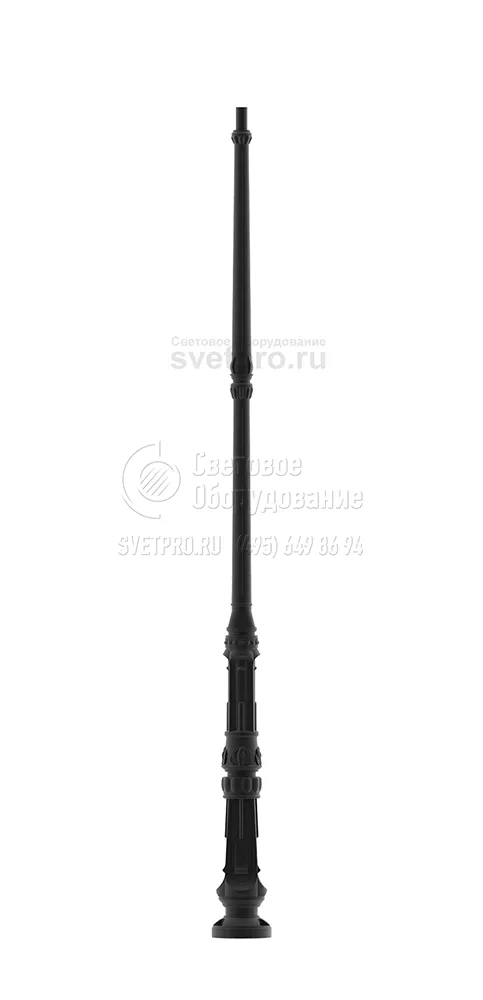

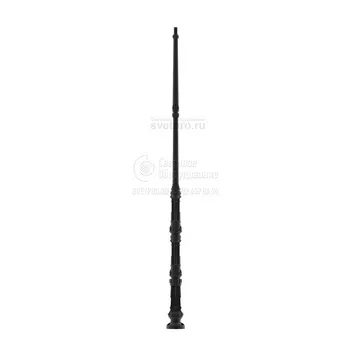

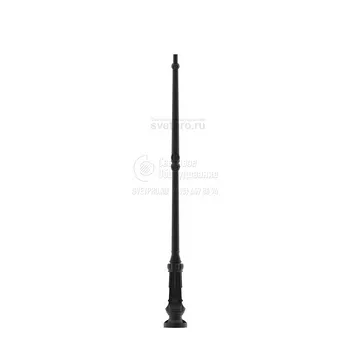

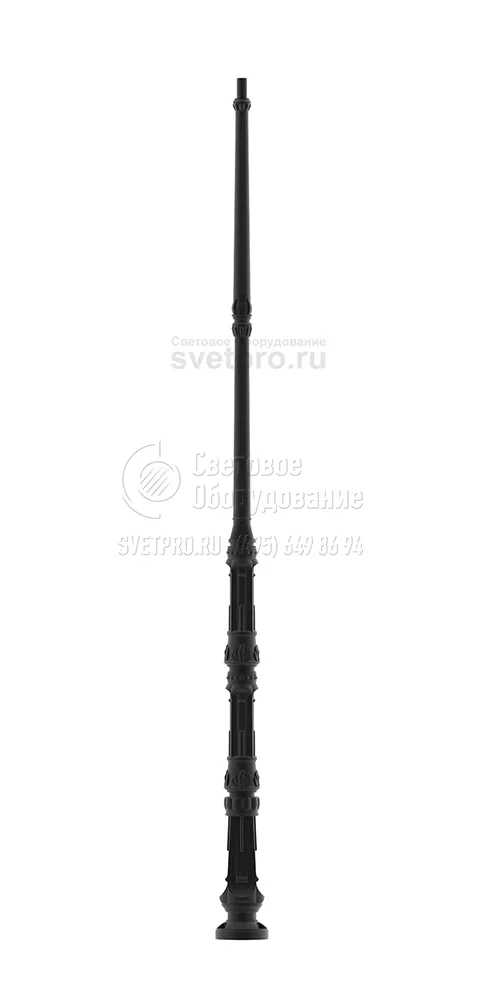

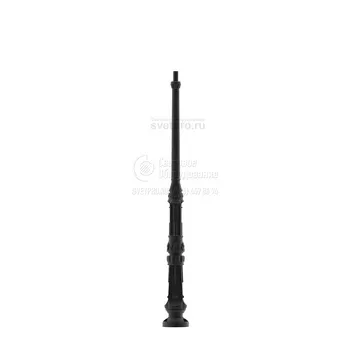

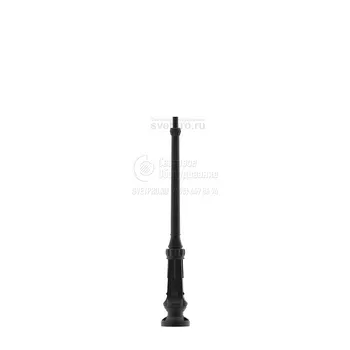

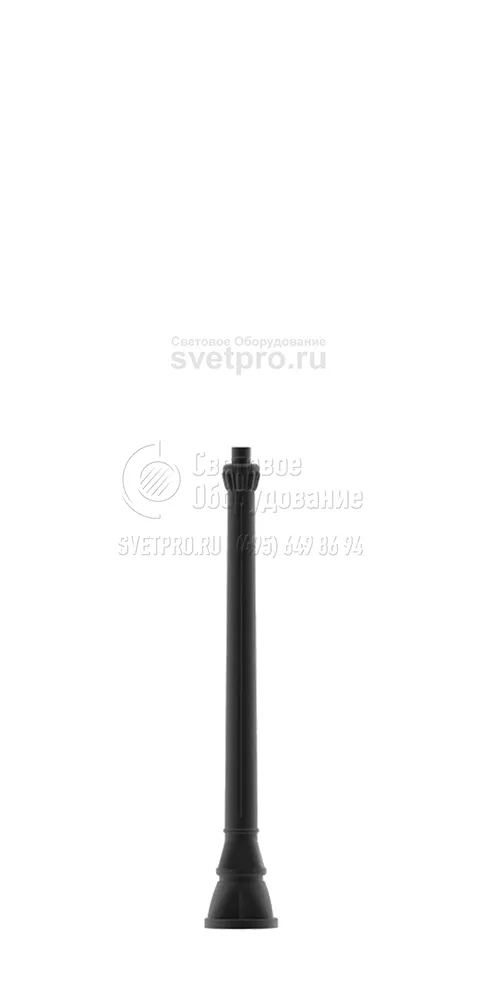

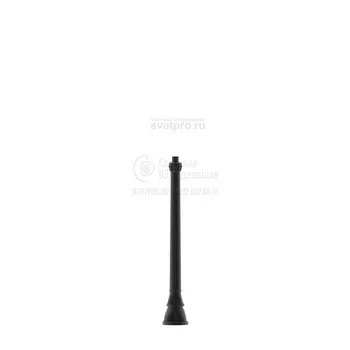

Тип S-13...S-54W Опоры с внешним покрытием из синтетического материала (металлопластиковые опоры)
Высота: | 1,4-5,2 м |
Вес: | 9-49 кг |
Артикул производителя: | S-13...S-54W |
Габаритные размеры: | см. чертёж |
Производитель «ROSA», Польша
ОПИСАНИЕ
Наружное освещение, как часть небольшой архитектуры, придает уникальный характер городскому пространству. Значение имеет эстетика, качество и выдержанность, а также экономия при эксплуатации. Широкий выбор стильных опор с внешним покрытием из синтетического материала и оголовников, делает возможным подобрать идеальное освещение парков, скверов и посёлков.
Технические данные

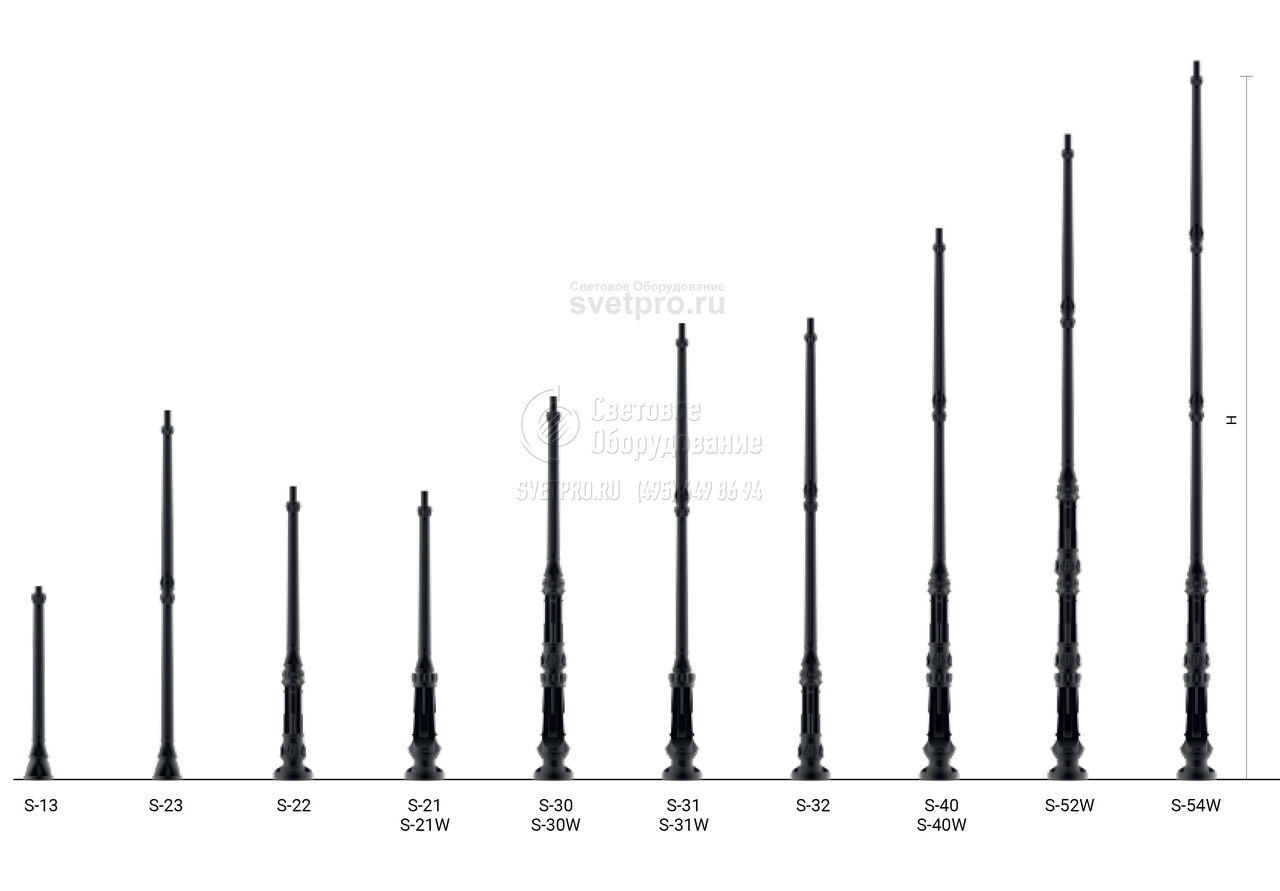

Тип опоры | S-13 | S-23 | S-22 | S-21 | S-21W | S-30 | S-30W | |
---|---|---|---|---|---|---|---|---|
Высота опоры H (мм) | 1400 | 2655 | 2090 | 2055 | 2055 | 2765 | 2765 | |
Код | Окончание A | - | 12310 | 12210 | 12110 | 12111 | 13010 | 13011 |
Окончание B | 11320 | 12320 | 12220 | 12120 | 12121 | 13020 | 13021 | |
Вес нетто (кг) | Окончание A | - | 17 | 17 | 17 | 22 | 24 | 26 |
Окончание B | 9 | 15 | 17 | 17 | 22 | 24 | 25 | |
Ориентировочный единичный объем (м3)* | Окончание A | - | 0,06 | 0,08 | 0,07 | 0,07 | 0,1 | 0,1 |
Окончание B | 0,03 | 0,06 | 0,08 | 0,07 | 0,07 | 0,1 | 0,1 | |
Предлагаемые светильники для монтажа непосредственно на опоре | тип окончания "B": ELBA LED, OS-1 LED, OS-11 LED, ATLANTIS LED, ELBA, OS-1, OP, OPA-1 | |||||||

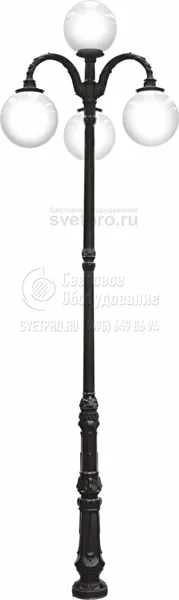

Системы консолей | тип окончания "A": "1"' "2", "2+1", "3", "3+1" | |||||||
для опор типа S-13, S-23, S-54W применять максимально систему консолей "2" | ||||||||
Тип фундамента / Тип анкерного устройства | B-20/Z-20 | B-20/Z-20 | B-30/Z-30 | B-30/Z-30 | B-30/Z-30 | B-30/Z-30 | B-30/Z-30 | |
Болтовое соединение | 3 x M12 | 3 x M12 | 3 x M14 | 3 x M14 | 3 x M14 | 3 x M14 | 3 x M14 | |
Код фундамента / код анкерного устройства | 311120 / 311202 | 311120 / 311202 | 311130 / 311203 | 311130 / 311203 | 311130 / 311203 | 311130 / 311203 | 311130 / 311203 | |
Комплект соединительных элементов | 311002 | 311002 | 311003 | 311003 | 311003 | 311003 | 311003 | |
Размер основания (мм) | ø 225 | ø 225 | ø 300 | ø 300 | ø 300 | ø 300 | ø 300 |
Тип опоры | S-31 | S-31W | S-32 | S-40 | S-40W | S-52W | S-54W | |
---|---|---|---|---|---|---|---|---|
Высота опоры H (мм) | 3320 | 3320 | 3355 | 4030 | 4030 | 4735 | 5285 | |
Код | Окончание A | 13110 | 13111 | 13210 | 14010 | 14011 | 15211 | 15411 |
Окончание B | 13120 | 13121 | 13220 | – | 14021 | 15221 | 15421 | |
Вес нетто (кг) | Окончание A | 29 | 30 | 28 | 39 | 42 | 49 | 47 |
Окончание B | 29 | 27 | 28 | – | 33 | 39 | 41 | |
Ориентировочный единичный объем (м3)* | Окончание A | 0,12 | 0,12 | 0,12 | 0,14 | 0,14 | 0,17 | 0,18 |
Окончание B | 0,12 | 0,12 | 0,14 | – | 0,14 | 0,17 | 0,18 | |
Предлагаемые светильники для монтажа непосредственно на опоре | тип окончания "B": ELBA LED, OS-1 LED, OS-11 LED, ATLANTIS LED, ELBA, OS-1, OP, OPA-1 | |||||||
Системы консолей | тип окончания "A": "1"' "2", "2+1", "3", "3+1" | |||||||
для опор типа S-13, S-23, S-54W применять максимально систему консолей "2" | ||||||||
Тип фундамента / Тип анкерного устройства | B-30/Z-30 | B-40/Z-40 | ||||||
Болтовое соединение | 3 x M14 | |||||||
Код фундамента / код анкерного устройства | 311130 / 311203 | 311140B / 311204B | 311140 / 311204 | |||||
Комплект соединительных элементов | 311003 | |||||||
Размер основания (мм) | ø 300 |
* При заказе опор с повышенной термостойкостью надо добавить обозначение буквой "F" в коде продукта.
W – опора с нишей

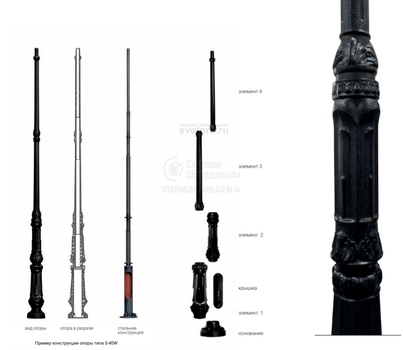

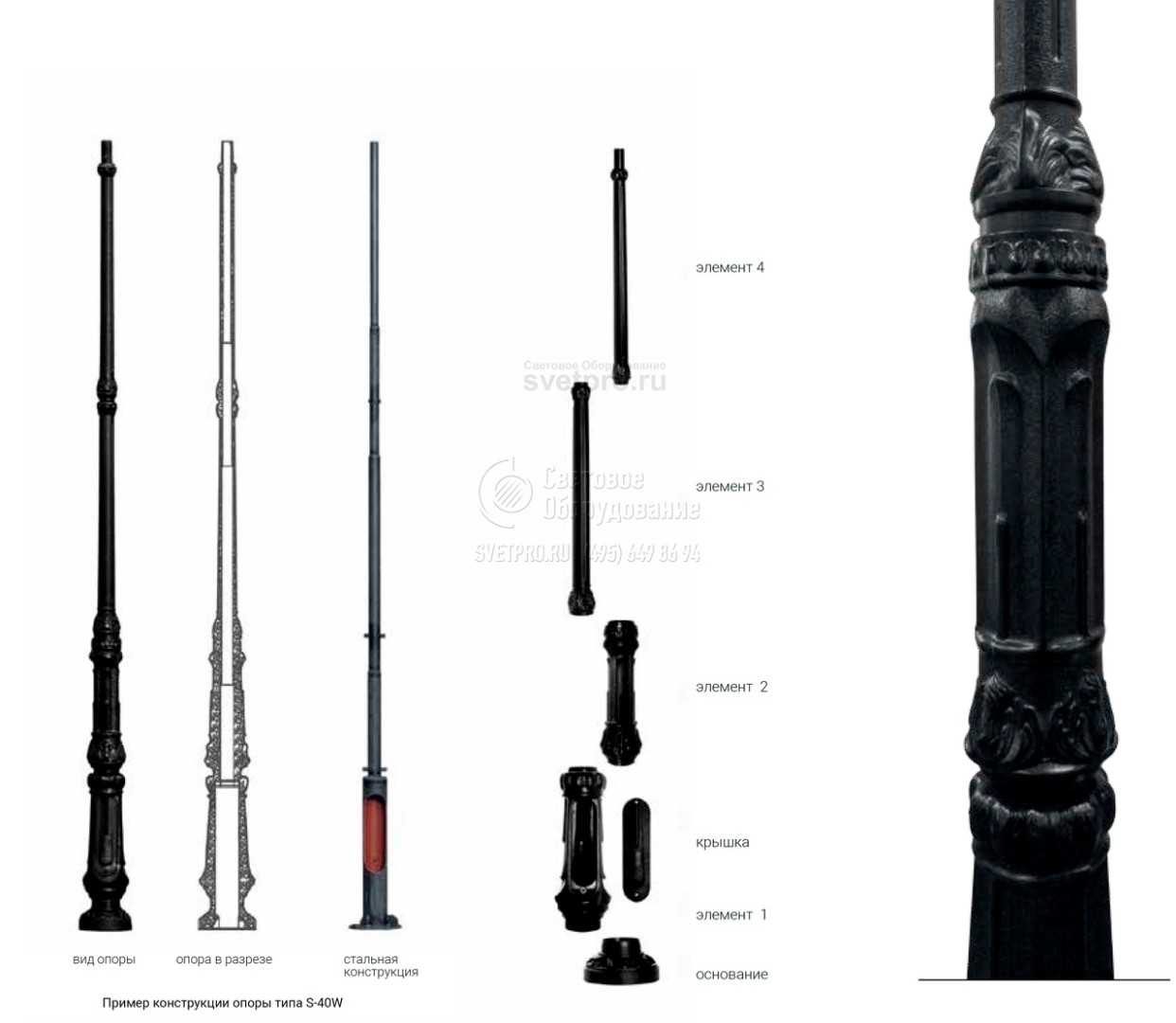

Стальные опоры типа S

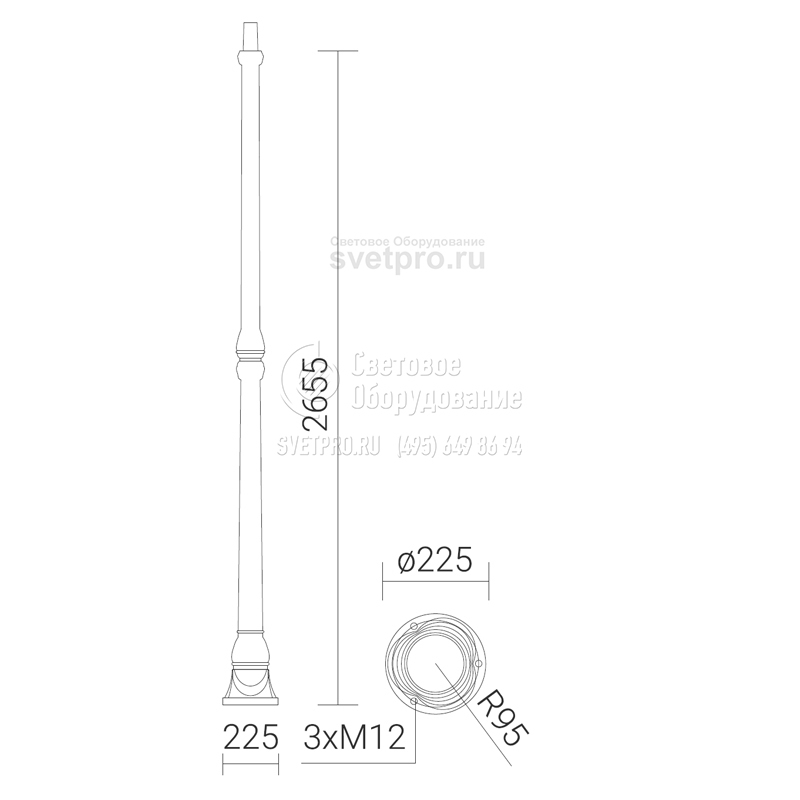

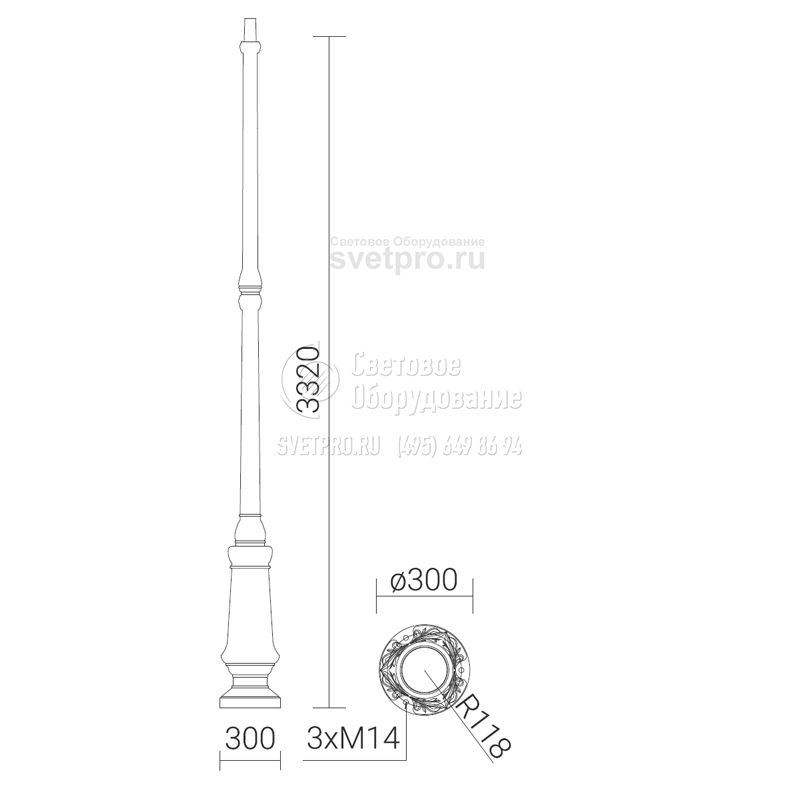

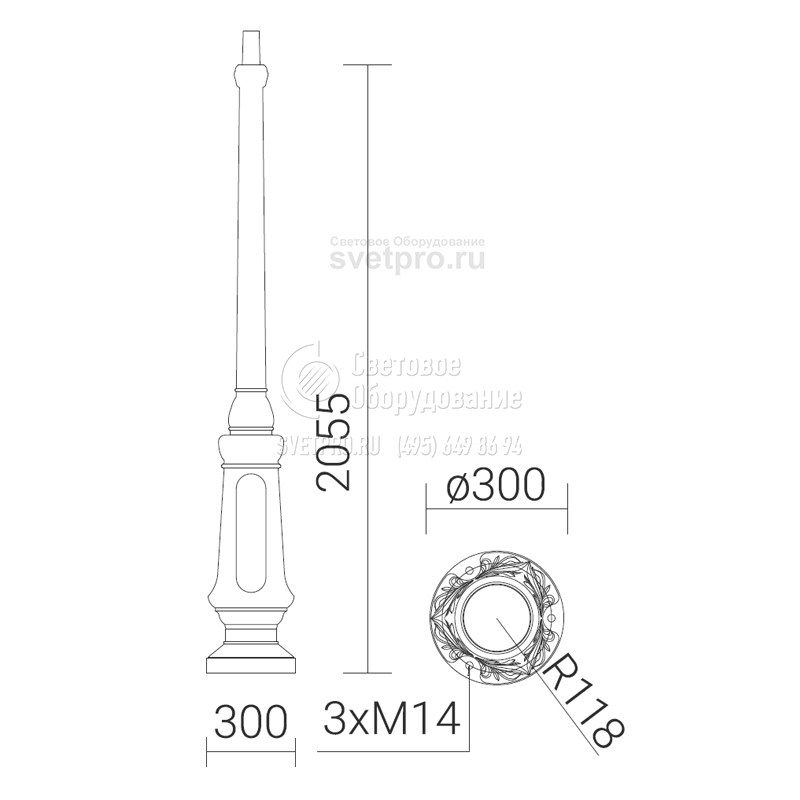

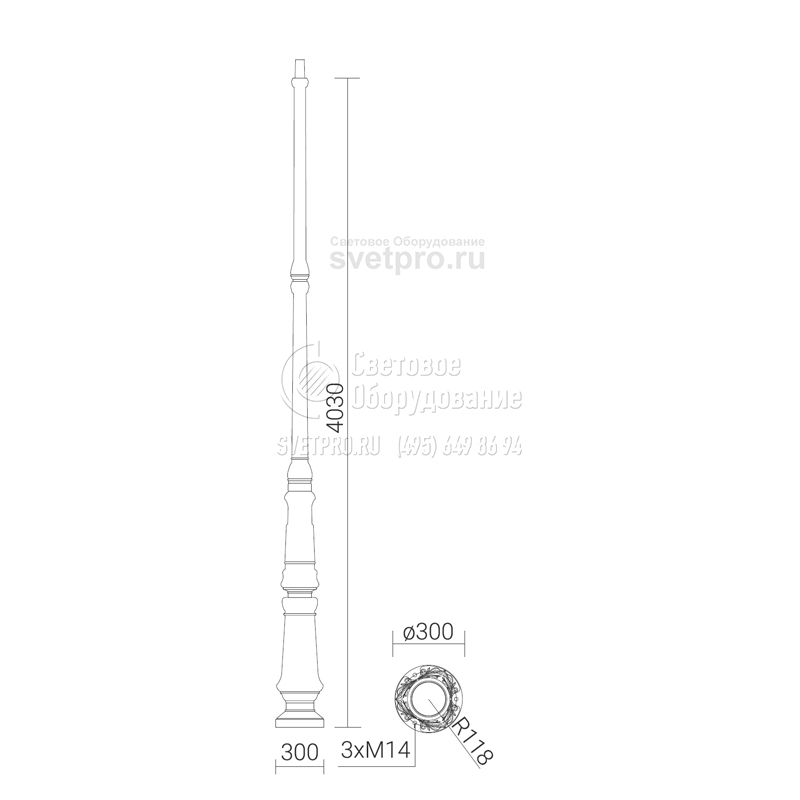

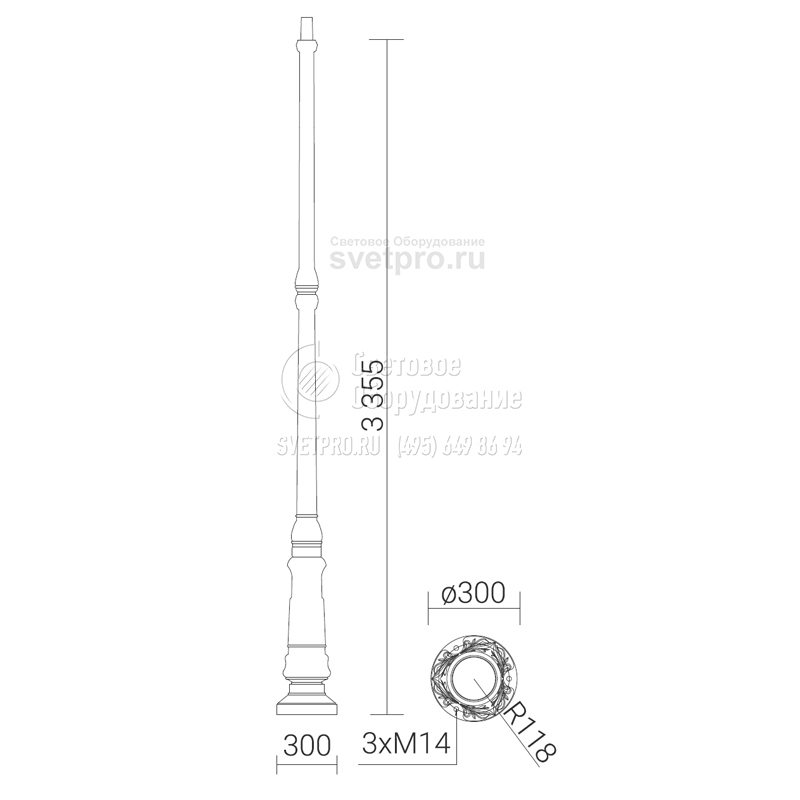

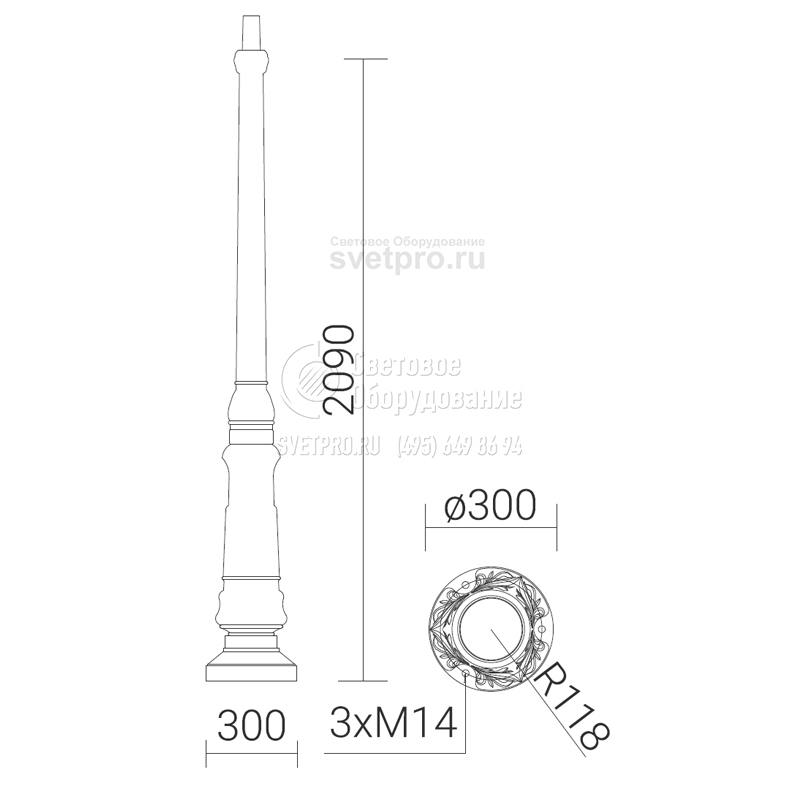

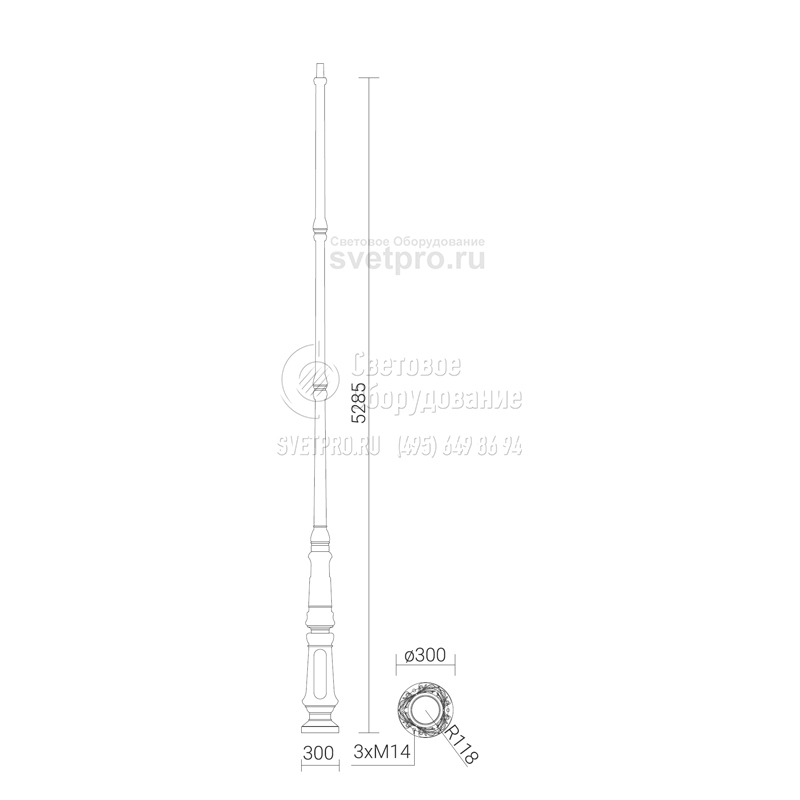

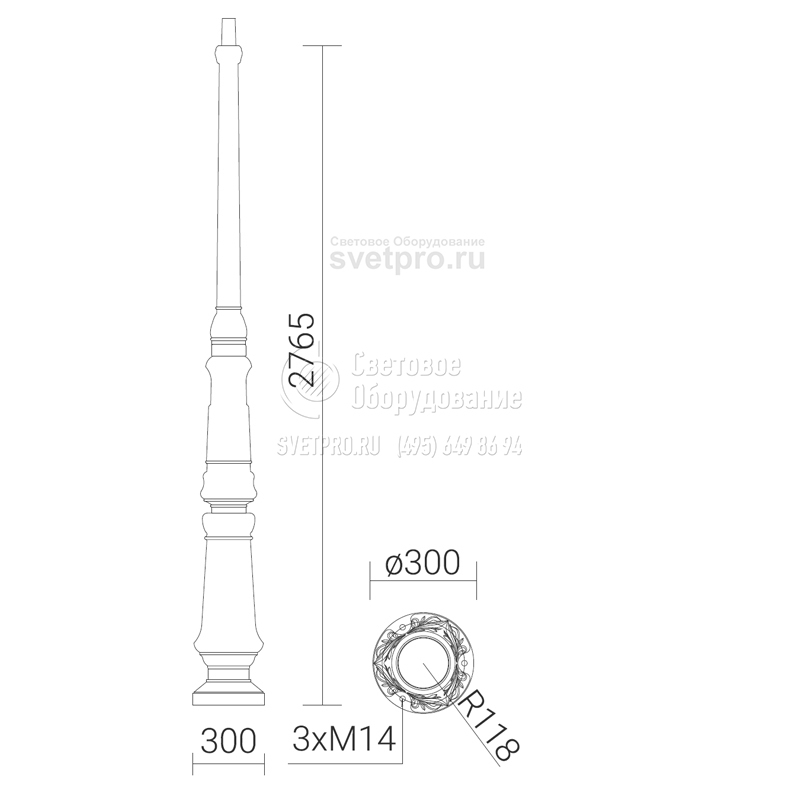

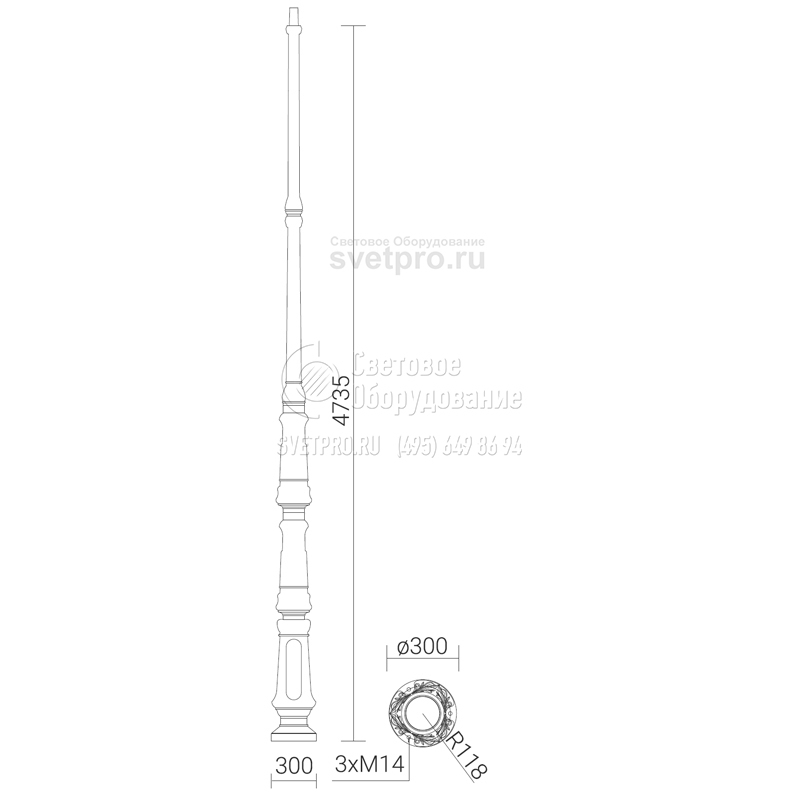

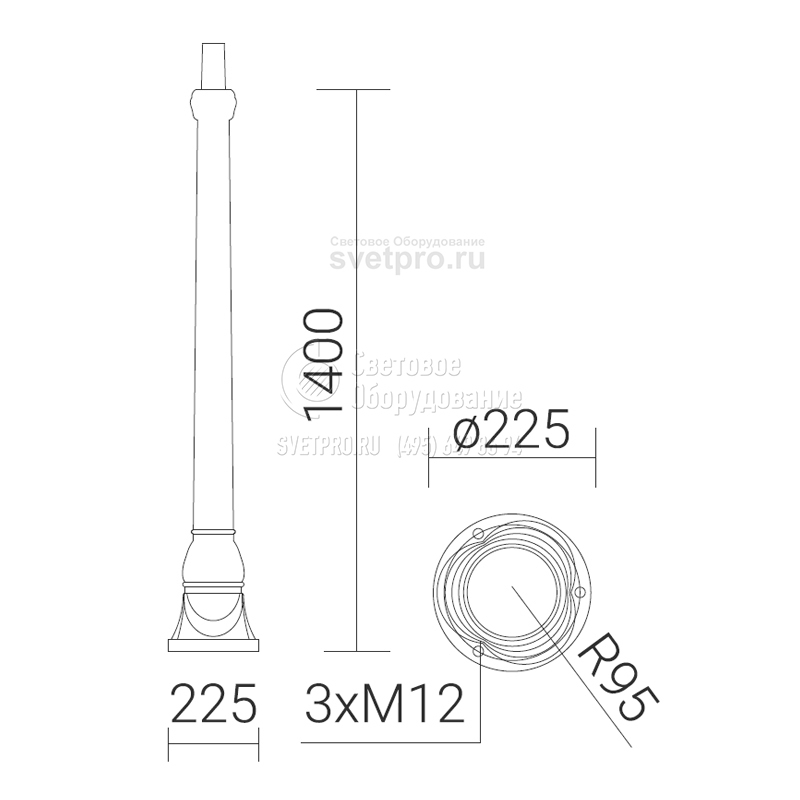

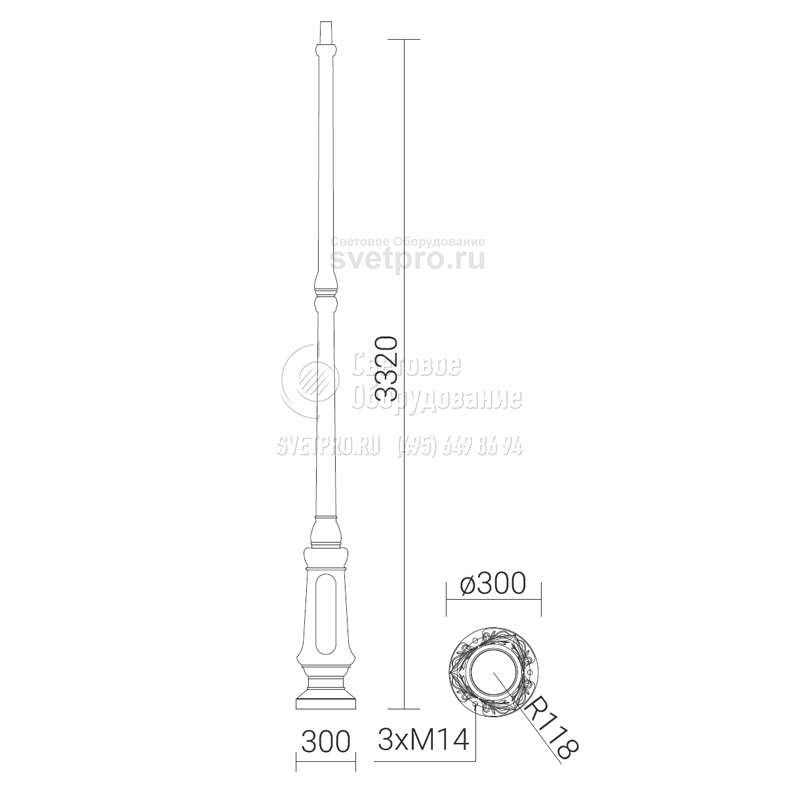

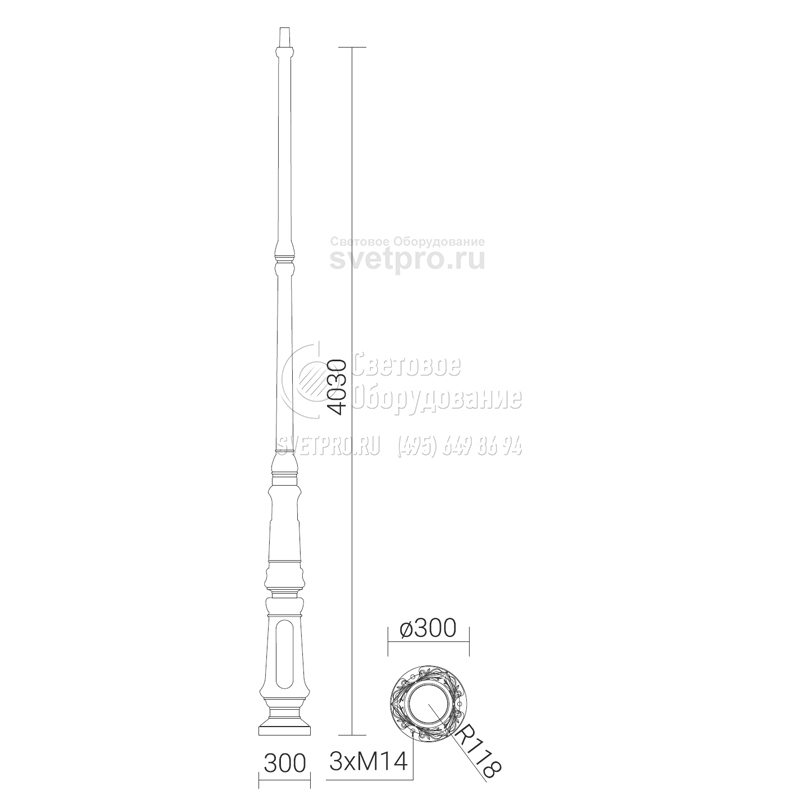

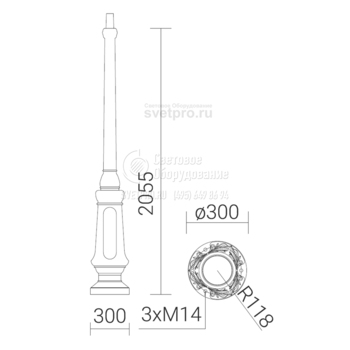

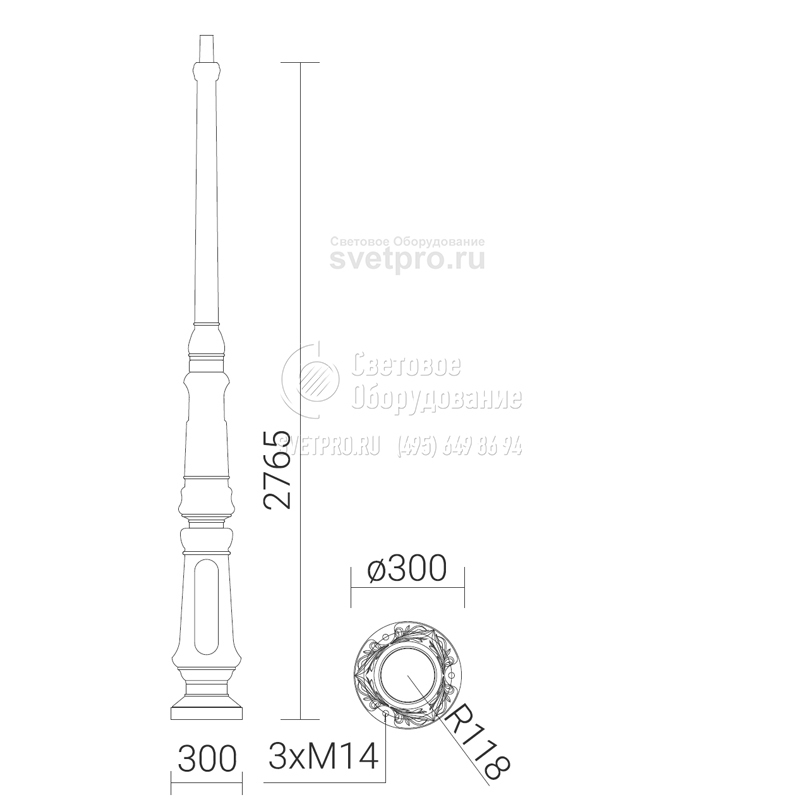

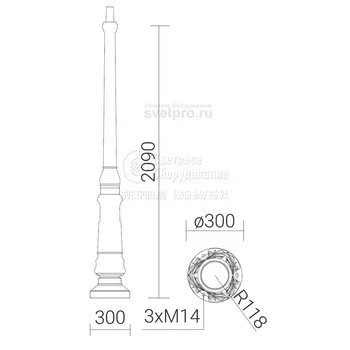

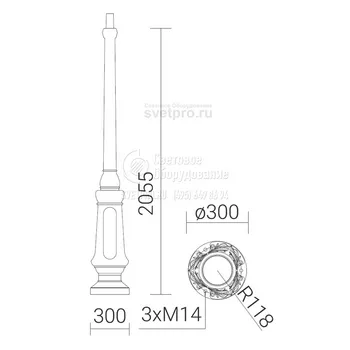

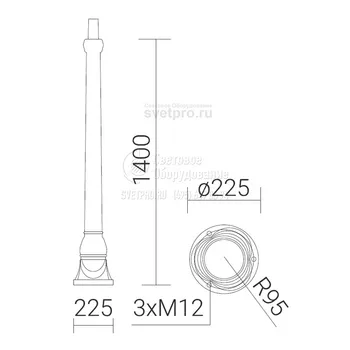

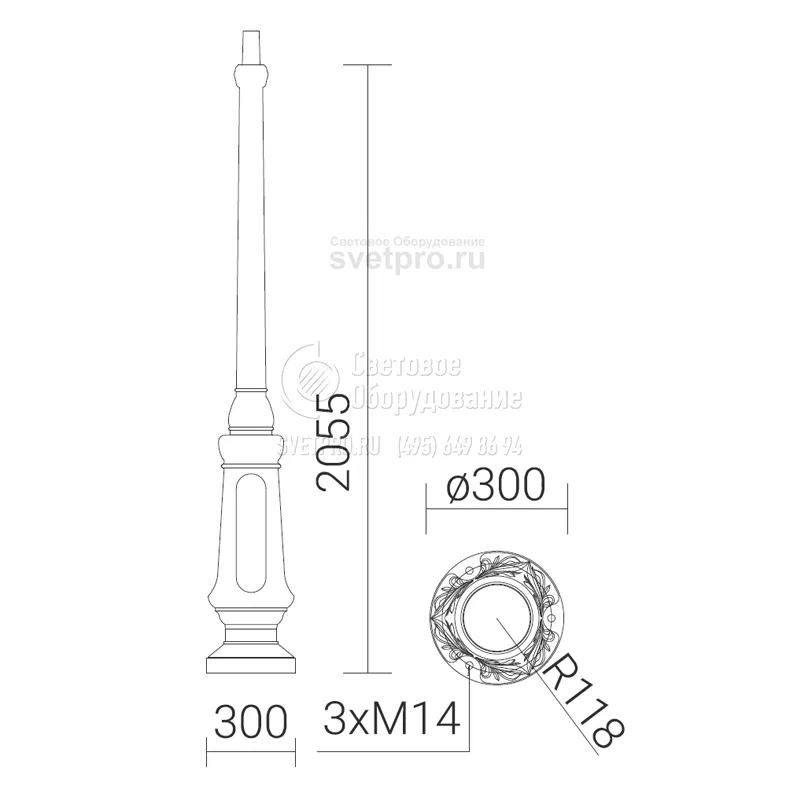

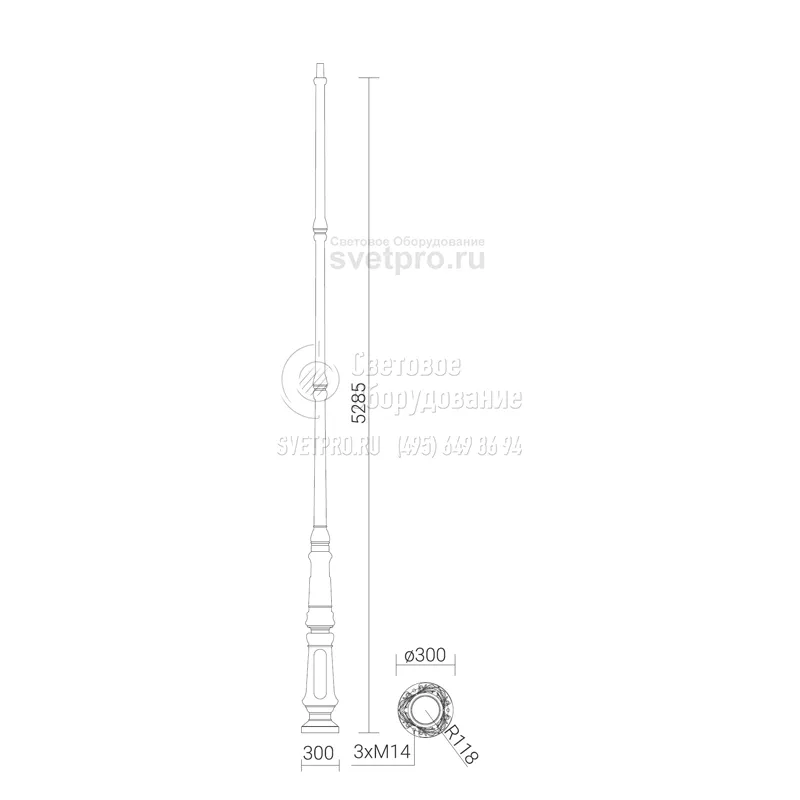

ГАБАРИТНЫЕ РАЗМЕРЫ

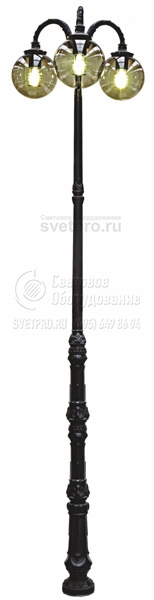

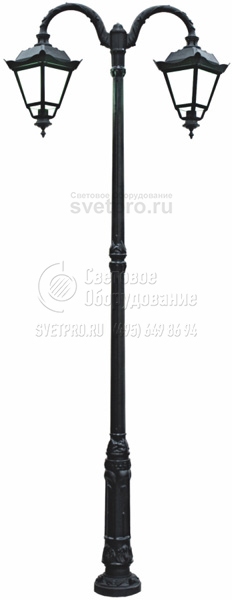

Похожие товары

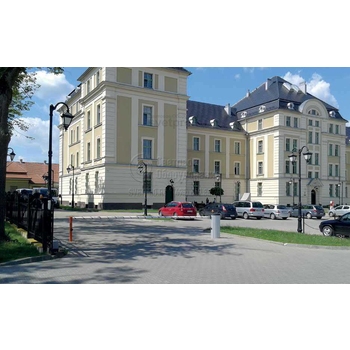

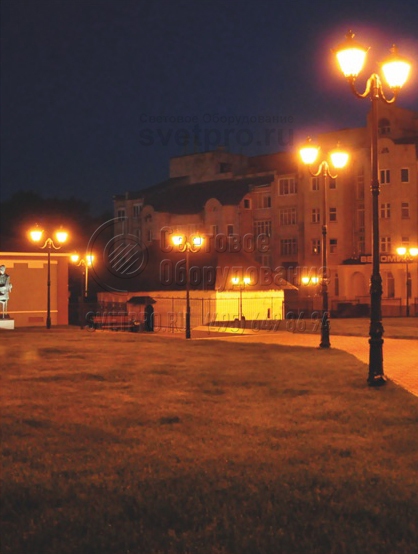

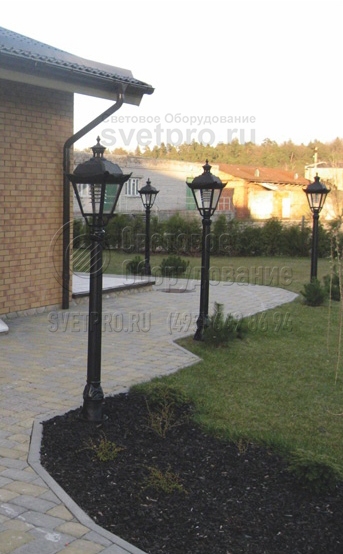

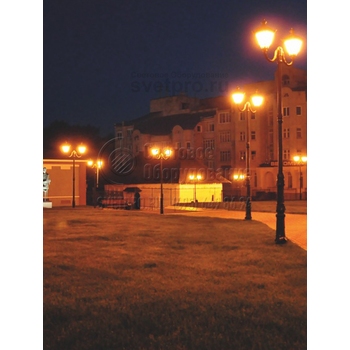

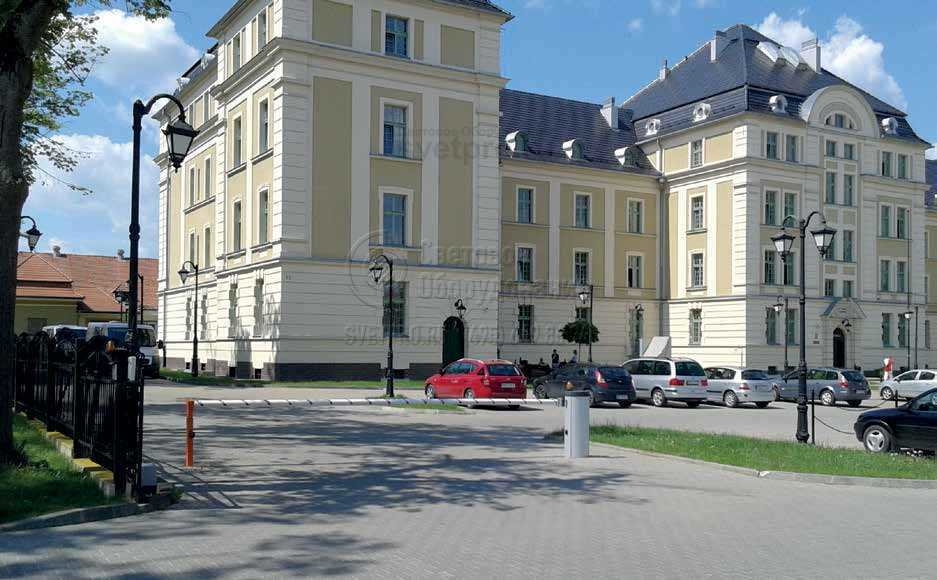

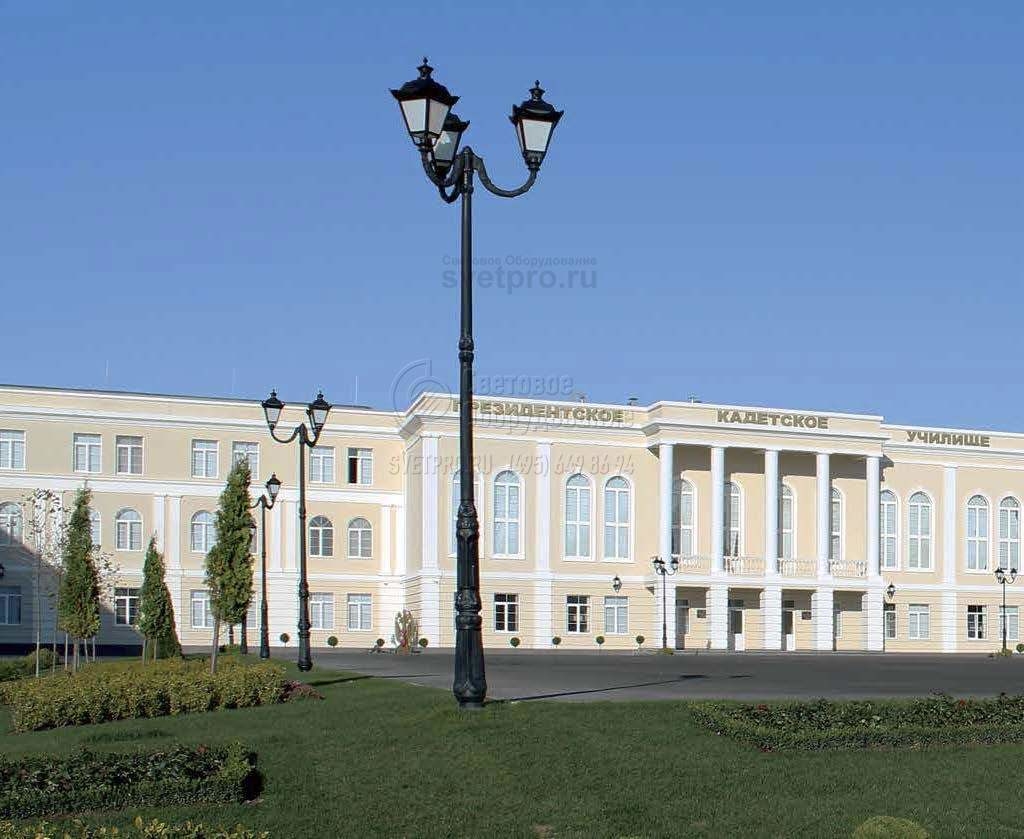

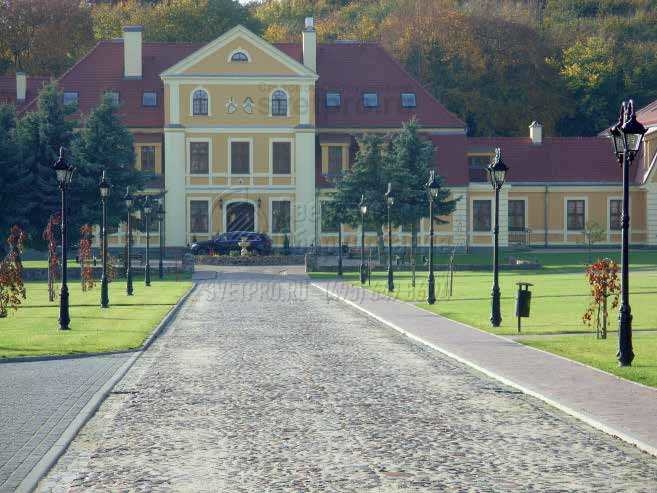

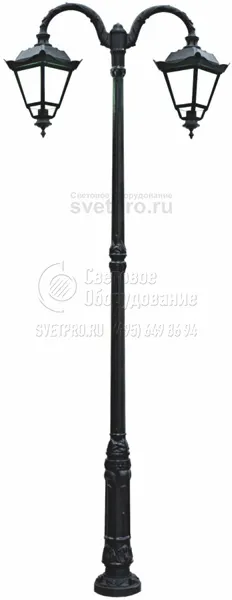

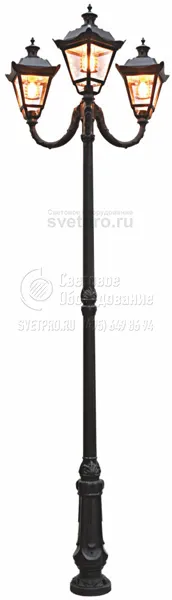

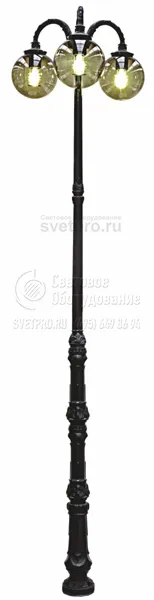

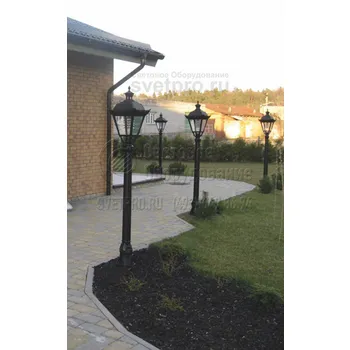

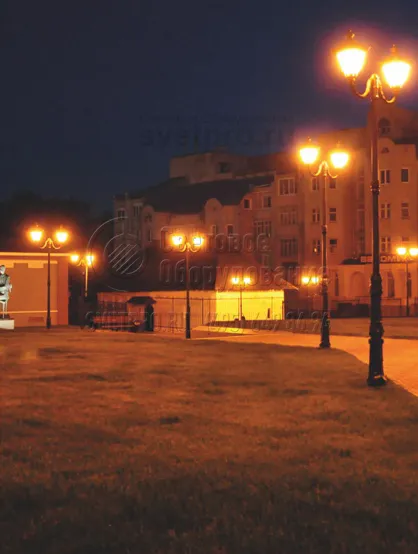

Венчающие торшерные светильники на объектах
