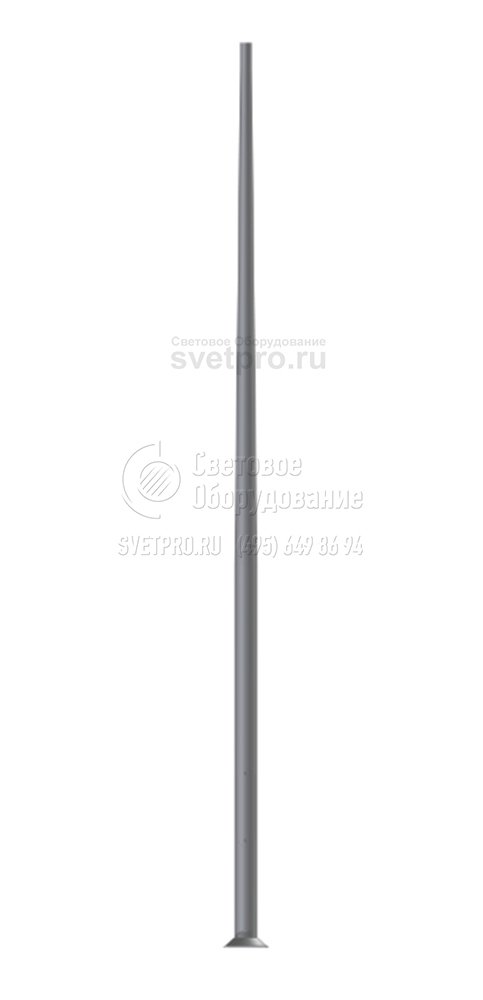

Тип SAL 60-80 Прямые алюминиевые опоры диаметром 146 мм у основания (грунта)

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > Тип SAL 60-80 Прямые алюминиевые опоры диаметром 146 мм у основания (грунта)

Область применения:	Уличное освещение.
Назначение:	Опоры освещения

Высота:	6-8 м
Вес:	25,4-35,2 кг
Верхний диаметр:	60 мм
Нижний диаметр:	146 мм
Материал:	анодированный алюминий
Артикул производителя:	SAL 60-80
Габаритные размеры:	см. таблицу
Цвет свечения:

Производитель «ROSA», Польша

Хорошая цена*: 7 471 до 10 354 руб

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента); порошковая окраска по палитре RAL (в любой цвет по желанию клиента)
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Упаковка: полипропиленовый материал
Сертификат пассивной безопасности 100NE2
Стандартная ниша ROSA

Технические данные

Тип опоры	SAL-60	SAL-65	SAL-70	SAL-75	SAL-80
Высота опоры H (мм)	6000	6500	7000	7500	8000
Код	42313/C...	42314/C...	42315/C...	42316/C...	42317/C...
Вес нетто (кг)	25,4	27,3	30	32,6	35,2
Ориентировочный единичный объем (м³)*	0,265	0,287	0,309	0,331	0,353
Предлагаемые светильники для монтажа непосредственно на опоре	ISKRA LED ALFA, ISKRA LED P ALFA, COSMO DELTA LED, VEGA LED ALFA, VEGA LED BETA, COSMO LED ALFA, URSA LED ALFA, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA
Предлагаемые типы оголовников и светильников	WR-4/1/1,0/5 ZP – светильник CUDDLE LED, URSA LED, ISKRA LED, COSMO LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA, WN-1 – светильник ARTEMIS LED
	WR-2/1/0,95/5, WR-4/2/1,0/5 ZP, WR-13/1/0,8/5 ZP, WR-15/1/1,0/5 – светильник CUDDLE LED, URSA LED, ISKRA LED, COSMO LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA; WN-2 – светильник ARTEMIS LED				–
	WR-8A/1/0,6/5, WR-5A/1/0,6/5 – светильник CUDDLE LED, URSA LED, ISKRA LED, COSMO LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA			–
Тип фундамента / Тип анкерного устройства	B-60 / Z-60
Болтовое соединение	4 x M18
Код фундамента / код анкерного устройства	311160 / 311206
Комплект соединительных элементов	4008
Размер основания (сторона /расстояние болтов / толщина) (мм)	320 / 250 / 10

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

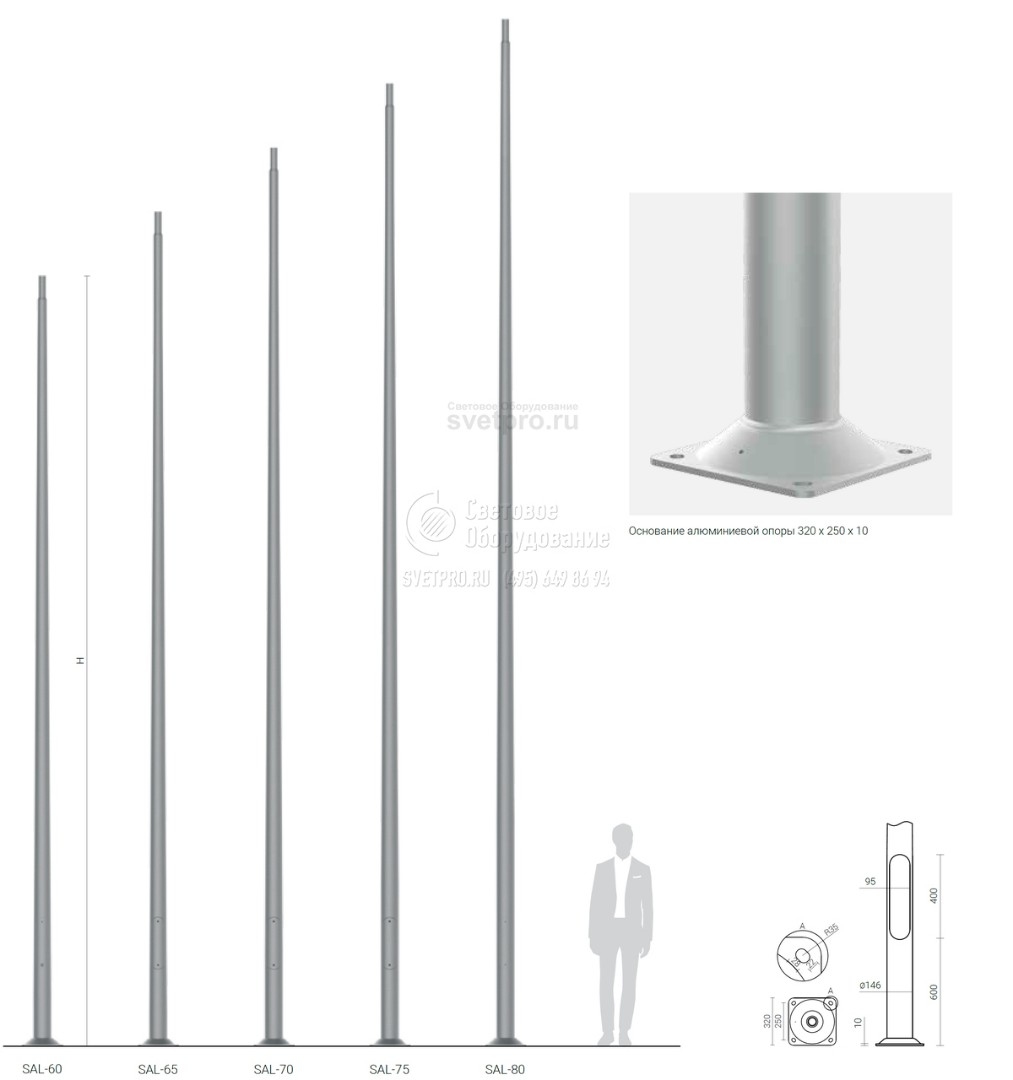

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

SAL-60 код 42313		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-60 код 42313		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,86	0,69	0,48	0,42
WA-1	10	0,88	0,71	0,5	0,44
WA-2	10	0,71	0,56	0,37	0,31
WA-4	10	0,6	0,46	0,29	0,23
WA-5/1	10	0,63	0,51	0,35	0,29
WA-5/2	8	0,25	0,18	x	x
WA-8/1	10	0,71	0,56	0,37	0,31
WA-8/2	8	0,25	0,18	x	x
WA-11/1	10	0,7	0,56	0,37	0,32
WA-11/2	8	0,28	0,20	x	x
WA-14/1	10	0,72	0,58	0,4	0,34
WA-14/2	8	0,29	0,21	x	x
WA-15/1 P	10	0,75	0,61	0,42	0,36
WA-15/1 U	15	0,54	0,43	0,27	0,22
WA-15/2	8/15	0,24	0,17	x	x
WA-20/1	10	0,43	0,32	0,17	0,13
WR-1/1	15	0,79	0,66	0,46	0,40
WR-1/2	15	0,34	0,27	0,17	0,15
WR-2/1	15	0,56	0,46	0,31	0,27
WR-2/2	15	0,27	0,20	x	x
WR-2/3	15	0,19	0,14	x	x
WR-3/1	15	0,52	0,42	0,29	0,25
WR-3/2	15	0,26	0,20	x	x
WR-3/3	15	0,19	0,14	x	x
WR-4/1	15	0,73	0,61	0,44	0,38
WR-4/2	15	0,34	0,27	0,17	0,15
WR-5A/1	15	0,58	0,47	0,32	0,27
WR-5A/2	15	0,24	0,18	x	x
WR-6A/1	15	0,7	0,57	0,39	0,34
WR-8A/1	15	0,59	0,48	0,33	0,28
WR-13/1	15	0,58	0,46	0,3	0,26
WR-13/2	15	0,24	0,17	x	x
WR-13/3	15	0,17	x	x	x
WR-14/1	15	0,47	0,37	0,25	0,21
WR-14/2	15	0,18	0,14	x	x
WR-14/1/1,5/5	15	0,35	0,28	0,19	0,13
WR-15/1	15	0,56	0,45	0,3	0,26
WR-15/2	15	0,28	0,20	x	x
WR-18	15	0,31	0,23	x	x
WR-31	15	0,26	0,17	x	x
WR-61	15	0,32	0,23	x	x
WR– T1/1,5	15	0,37	0,28	0,19	0,14
WN-1	15	0,64 (Cx=1)	0,52 (Cx=1)	0,37 (Cx=1)	0,33 (Cx=1)
WN-2	15	0,29 (Cx=1)	0,23 (Cx=1)	0,16 (Cx=1)	0,14 (Cx=1)
WN-21	15	0,27 (Cx=1)	0,22 (Cx=1)	0,15 (Cx=1)	0,13 (Cx=1)

SAL-60 код 42313	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-60 код 42313	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
30	0,66	0,54	0,40	0,35

SAL-65 код 42314		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-65 код 42314		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,56	0,46	0,36	0,29
WA-1	10	0,51	0,41	0,30	0,24
WA-4	10	0,39	0,29	0,20	0,14
WA-5/1	10	0,31	0,25	0,17	0,13
WA-5/2	8	0,13	0,09	x	x
WA-14/1	10	0,38	0,30	0,21	0,16
WA-14/2	8	0,17	0,12	0,06	x
WA-20/1	10	0,22	0,16	0,09	x
WR-2/1/0,95/5	15	0,28	0,22	0,16	0,12
WR-2/2/0,95/5	15	0,16	0,12	0,07	0,04
WR-2/3/0,95/5	10	0,13	0,09	0,05	x
WR-4/1/0,6/15	15	0,35	0,29	0,22	0,17
WR-4/2/0,6/15	15	0,21	0,16	0,11	0,08
WR-4/1/0,5/5	15	0,38	0,31	0,24	0,19
WR-4/2/0,5/5	15	0,22	0,17	0,12	0,09
WR-4/1/1,0/5	15	0,29	0,24	0,17	0,14
WR-4/2/1,0/5	15	0,18	0,14	0,09	0,05
WR-4/1/0,6/15 ZP	15	0,35	0,29	0,22	0,17
WR-4/2/0,6/15 ZP	15	0,21	0,16	0,11	0,08
WR-4/1/0,5/5 ZP	15	0,38	0,31	0,24	0,19
WR-4/2/0,5/5 ZP	15	0,22	0,17	0,12	0,09
WR-4/1/1,0/5 ZP	15	0,29	0,24	0,17	0,14
WR-4/2/1,0/5 ZP	15	0,18	0,14	0,09	0,05
WR-5A/1/0,6/15	15	0,26	0,20	0,14	0,11
WR-5A/2/0,6/15	15	0,13	0,10	0,05	x
WR-5A/1/0,6/5	15	0,26	0,20	0,14	0,10
WR-5A/2/0,6/5	15	0,13	0,09	0,05	x
WR-8A/1/0,6/10	15	0,26	0,21	0,15	0,11
WR-8A/1/0,6/5	15	0,26	0,21	0,14	0,11
WR-8A/1/1,0/5	15	0,21	0,16	0,11	0,08
WR-8B/1/0,35/0	15	0,36	0,29	0,22	0,17
WR-8B/1/0,35/5	15	0,36	0,29	0,22	0,17
WR-8B/1/0,35/10	15	0,36	0,29	0,22	0,17
WR-10/1/0,85/0	-	ISKRA LED
WR-10/2/0,85/0	-	ISKRA LED
WR-13/1/0,8/15	15	0,26	0,20	0,13	0,09
WR-13/2/0,8/15	15	0,12	0,07	x	x
WR-13/1/0,8/5	15	0,26	0,20	0,13	0,09
WR-13/2/0,8/5	15	0,12	0,07	x	x
WR-13/1/0,8/15 ZP	15	0,26	0,20	0,13	0,09
WR-13/2/0,8/15 ZP	15	0,12	0,07	x	x
WR-13/1/0,8/5 ZP	15	0,26	0,20	0,13	0,09
WR-13/2/0,8/5 ZP	15	0,12	0,07	x	x
WR-14/1/1,0/5	15	0,22	0,17	0,12	0,08
WR-14/2/1,0/5	15	0,10	0,06	x	x
WR-15/1/1,0/5	15	0,26	0,20	0,14	0,10
WR-15/2/1,0/5	15	0,15	0,10	0,05	x
WR-21/1/1,5/0	15	0,17	0,12	0,07	0,04
WR-21/2/1,5/0	10	0,10	0,05	x	x
WRP1/1,0/0,7/5	15	0,25	0,20	0,14	0,10
WRP1/1,5/0,7/5	15	0,20	0,15	0,10	0,07
WRP2/1,0/0,7/5	10	0,15	0,11	0,06	x
WRP2/1,5/0,7/5	10	0,12	0,08	x	x
WRP3/1,0/0,7/5	7	0,12	0,09	0,05	0,03
WRP3/1,5/0,7/5	6	0,10	0,06	0,03	x
WN-1	15	0,56	0,45	0,34	0,28
WN-2	15	0,25	0,20	0,15	0,12
WN-21	15	0,21	0,16	0,11	0,08
WN-3	10	0,20	0,16	0,12	0,09

SAL-70 код 42315		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-70 код 42315		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,44	0,36	0,26	0,21
WA-1	10	0,39	0,30	0,21	0,16
WA-4	10	0,28	0,20	0,11	x
WA-5/1	10	0,24	0,18	0,11	x
WA-14/1	10	0,29	0,21	0,14	x
WA-14/2	8	0,11	x	x	x
WA-20/1	10	0,15	0,10	x	x
WR-2/1/0,95/5	15	0,22	0,17	0,11	0,08
WR-2/2/0,95/5	15	0,11	0,07	x	x
WR-4/1/0,6/15	15	0,28	0,22	0,16	0,12
WR-4/2/0,6/15	15	0,15	0,11	0,07	0,04
WR-4/1/0,5/5	15	0,31	0,24	0,17	0,13
WR-4/2/0,5/5	15	0,16	0,12	0,08	0,05
WR-4/1/1,0/5	15	0,23	0,18	0,12	0,09
WR-4/2/1,0/5	15	0,13	0,08	0,04	x
WR-4/1/0,6/15 ZP	15	0,28	0,22	0,16	0,12
WR-4/2/0,6/15 ZP	15	0,15	0,11	0,07	0,04
WR-4/1/0,5/5 ZP	15	0,31	0,24	0,17	0,13
WR-4/2/0,5/5 ZP	15	0,16	0,12	0,08	0,05
WR-4/1/1,0/5 ZP	15	0,23	0,18	0,12	0,09
WR-4/2/1,0/5 ZP	15	0,13	0,08	0,04	x
WR-5A/1/0,6/15	15	0,20	0,15	0,09	0,06
WR-5A/2/0,6/15	15	0,09	0,05	x	x
WR-5A/1/0,6/5	15	0,20	0,14	0,09	0,06
WR-5A/2/0,6/5	15	0,09	0,05	x	x
WR-8A/1/0,6/10	15	0,20	0,15	0,09	0,06
WR-8A/1/0,6/5	15	0,20	0,15	0,09	0,06
WR-8B/1/0,35/0	15	0,28	0,22	0,15	0,12
WR-8B/1/0,35/5	15	0,28	0,22	0,16	0,12
WR-8B/1/0,35/10	15	0,28	0,22	0,16	0,12
WR-10/1/0,85/0	-	ISKRA LED
WR-10/2/0,85/0	-	ISKRA LED			x
WR-13/1/0,8/15	15	0,19	0,14	0,08	0,04
WR-13/2/0,8/15	15	0,06	x	x	x
WR-13/1/0,8/5	15	0,19	0,14	0,08	0,04
WR-13/2/0,8/5	15	0,06	x	x	x
WR-13/1/0,8/15 ZP	15	0,19	0,14	0,08	0,04
WR-13/2/0,8/15 ZP	15	0,06	x	x	x
WR-13/1/0,8/5 ZP	15	0,19	0,14	0,08	0,04
WR-13/2/0,8/5 ZP	15	0,06	x	x	x
WR-15/1/1,0/5	15	0,19	0,14	0,08	0,05
WR-15/2/1,0/5	15	0,09	0,05	x	x
WR-21/1/1,5/0	15	0,11	0,07	0,03	x
WRP1/1,0/0,7/5	15	0,19	0,14	0,09	0,06
WRP1/1,5/0,7/5	15	0,15	0,10	0,06	0,03
WN-1	15	0,43	0,34	0,25	0,19
WN-2	15	0,19	0,15	0,10	0,08

SAL-75 код 42316		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-75 код 42316		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,34	0,26	0,18	0,14
WA-1	10	0,29	0,21	0,13	0,09
WA-4	10	0,19	0,12	x	x
WA-5/1	10	0,17	0,11	0,06	x
WA-14/1	10	0,20	0,14	0,07	x
WR-2/1/0,95/5	15	0,16	0,11	0,07	0,04
WR-2/2/0,95/5	15	0,06	0,03	x	x
WR-4/1/0,6/15	15	0,21	0,16	0,10	0,07
WR-4/2/0,6/15	15	0,10	0,07	0,03	x
WR-4/1/0,5/5	15	0,23	0,18	0,12	0,08
WR-4/2/0,5/5	15	0,11	0,08	0,04	x
WR-4/1/1,0/5	15	0,17	0,12	0,08	0,05
WR-4/2/1,0/5	15	0,08	0,04	x	x
WR-4/1/0,6/15 ZP	15	0,21	0,16	0,10	0,07
WR-4/2/0,6/15 ZP	15	0,10	0,07	0,03	x
WR-4/1/0,5/5 ZP	15	0,23	0,18	0,12	0,08
WR-4/2/0,5/5 ZP	15	0,11	0,08	0,04	x
WR-4/1/1,0/5 ZP	15	0,17	0,12	0,08	0,05
WR-4/2/1,0/5 ZP	15	0,08	0,04	x	x
WR-8B/1/0,35/0	15	0,21	0,16	0,10	0,06
WR-8B/1/0,35/5	15	0,21	0,16	0,10	0,07
WR-8B/1/0,35/10	15	0,21	0,16	0,10	0,07
WR-10/1/0,85/0	-	ISKRA LED
WR-10/2/0,85/0	-	ISKRA LED		x	x
WR-13/1/0,8/15	15	0,13	0,08	x	x
WR-13/1/0,8/5	15	0,13	0,08	x	x
WR-13/1/0,8/15 ZP	15	0,13	0,08	x	x
WR-13/1/0,8/5 ZP	15	0,13	0,08	x	x
WR-15/1/1,0/5	15	0,13	0,09	0,04	x
WR-15/2/1,0/5	15	0,04	x	x	x
WRP1/1,0/0,7/5	15	0,14	0,09	0,05	x
WN-1	15	0,33	0,25	0,17	0,12
WN-2	15	0,14	0,10	0,06	0,04

SAL-80 код 42317		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-80 код 42317		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,25	0,18	0,11	0,08
WA-1	10	0,20	0,13	0,06	x
WA-4	10	0,11	x	x	x
WA-5/1	10	0,11	0,06	x	x
WA-14/1	10	0,13	0,07	x	x
WR-4/1/0,6/15	15	0,15	0,11	0,06	0,03
WR-4/2/0,6/15	15	0,06	0,03	x	x
WR-4/1/0,5/5	15	0,17	0,12	0,07	0,04
WR-4/2/0,5/5	15	0,07	0,04	x	x
WR-4/1/0,6/15 ZP	15	0,15	0,11	0,06	0,03
WR-4/2/0,6/15 ZP	15	0,06	0,03	x	x
WR-4/1/0,5/5 ZP	15	0,17	0,12	0,07	0,04
WR-4/2/0,5/5 ZP	15	0,07	0,04	x	x
WN-1	15	0,24	0,17	0,09	0,05

Вы недавно смотрели

Смотреть

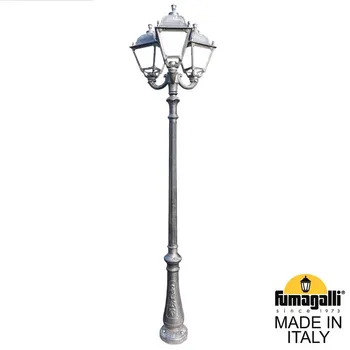

Садово-парковый фонарь FUMAGALLI GIGI BISSO/RUT 2L DN E26.156.S20.VXF1RDN
