ВМДН-27 Телекоммуникационные опоры двойного назначения
| Область применения: |
|
| Назначение: |
|
| Высота: | 27 м |
| Цвет свечения: |
Производитель «Svetpro», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Главное достоинство опор двойного назначения — возможность их интеграции в инфраструктуру населенных пунктов путем размещения на антенной опоре осветительных и других приборов городских инженерных систем.
Многогранные металлические опоры позволяют минимизировать затраты как при изготовлении так и при монтаже. Легкие и короткие конструкции опоры (секция длиной до 12 м. и массой до 1 тонн) значительно облегчают процесс логистики и, в частности, исключают затраты на специализированный автотранспорт и услуги сопровождения длинномерных грузов.
Все опоры связи серии ВМДН предназначены для эксплуатации в I — V ветровых районах. Применение многогранных опор серии ВМДН для обеспечения связи в других климатических районах может быть предусмотрено по Техническому заданию Заказчика.
ОПОРЫ СЕРИИ ВМДН (ОДН) - ТИП 01
| Тип оборудования | Кол-во, шт. | Размеры, мм |
Масса | Высота подвеса, м. |
|---|---|---|---|---|
| Антенна РРС | 1 | Ø = 300 | 12 | +0,3 от верха |
| Антенна БС | 3 | 1360х530 | 20 | -1,5 от верха |
| RRU | 6 | 510х462 | 25 | -1,5 от верха |
| Светильник и ВЛ | 2 | 400х200 | 15 | 9,0 от земли |
| Климатический шкаф | 2 | 780х850х1500 | 500 | 1,0 от землим |
ОПОРЫ СЕРИИ ВМДН (ОДН) - ТИП 02
| Тип оборудования | Кол-во, шт. | Размеры, мм |
Масса | Высота подвеса, м. |
|---|---|---|---|---|
| Антенна РРС | 2 | Ø = 300 | 12 | +0,3 от верха |
| Антенна БС | 3 | 1360х530 | 20 | -1,5 от верха |
| RRU | 6 | 510х462 | 25 | -1,5 от верха |
| Антенна БС | 3 | 2600х620 | 40 | -5,0 от верха |
| RRU | 3 | 383х636 | 25 | -5,0 от верха |
| Светильник и ВЛ | 2 | 400х200 | 15 | 9,0 от земли |
| Климатический шкаф | 2 | 780х850х1500 | 500 | 1,0 от земли |
ОПОРЫ СЕРИИ ВМДН (ОДН) - ТИП 03
| Тип оборудования | Кол-во, шт. | Размеры, мм |
Масса | Высота подвеса, м. |
|---|---|---|---|---|
| Антенна РРС | 2 | Ø = 600 | 13 | -2,0 от верха |
| Антенна БС | 3 | 2058х262 | 36 | -3,9 от верха |
| Антенна РРС | 2 | Ø = 600 | 13 | -5,9 от верха |
| Антенна БС | 3 | 2058х262 | 36 | -7,8 от верха |
| RRU | 2 | 510х462 | 25 | -9,8 от верха |
| Антенна БС | 3 | 2600х620 | 40 | -5,0 от верха |
| RRU | 8 | 383х636 | 25 | -15,1 от верха |
| Светильник и ВЛ | 2 | 400х200 | 15 | 11,0 от земли |
| Климатический шкаф | 2 | 780х850х1500 | 500 | 5,7 от земли |
К сведению Заказчика
- Серия ВМДН Тип 01 выпускается в высотах 20 и 27 м.;
- Серия ВМДН Тип 02 выпускается только высотой 27;
- Серия ВМДН Тип 03 выпускается только высотой 30.

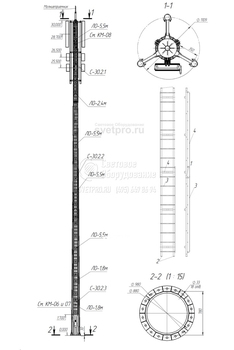

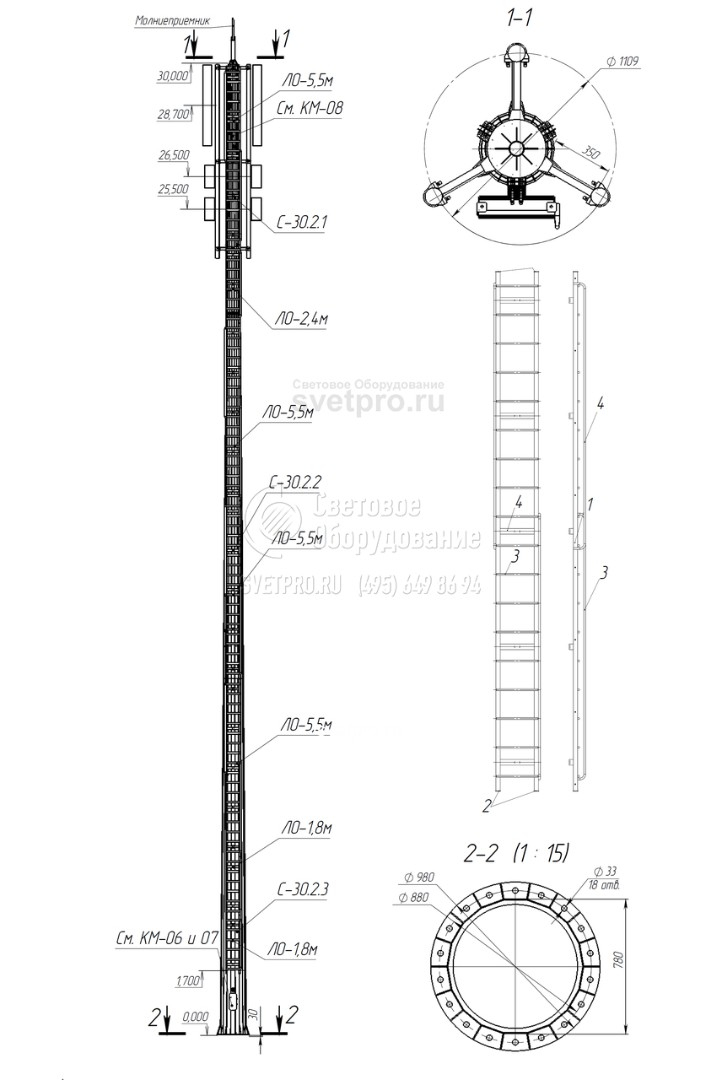

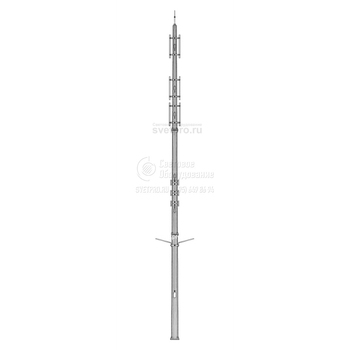

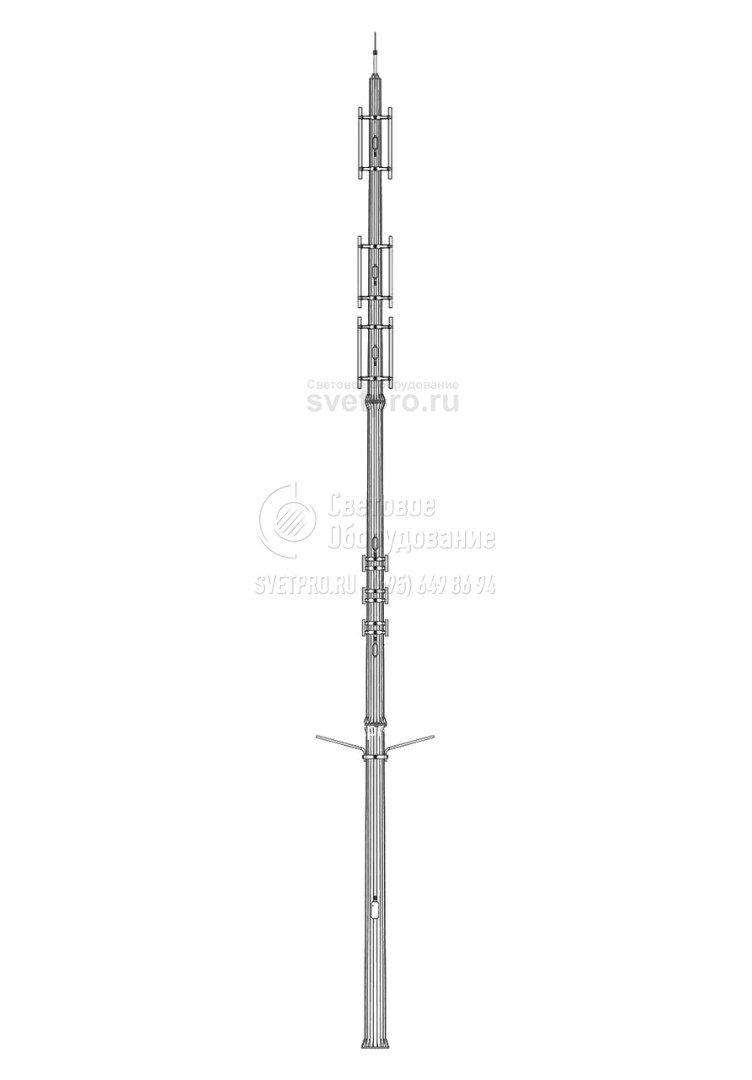

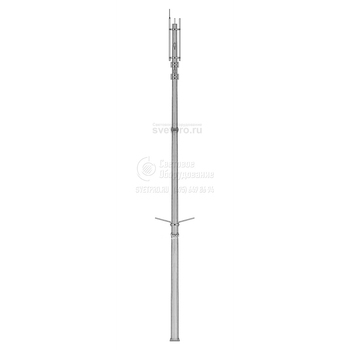

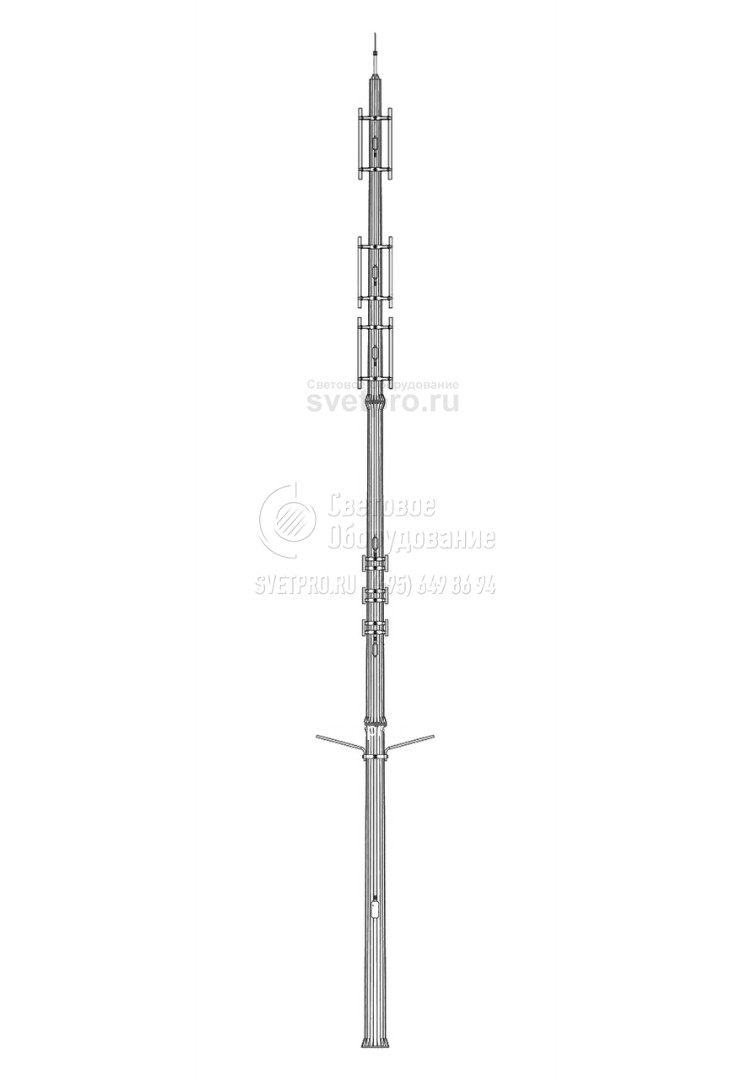

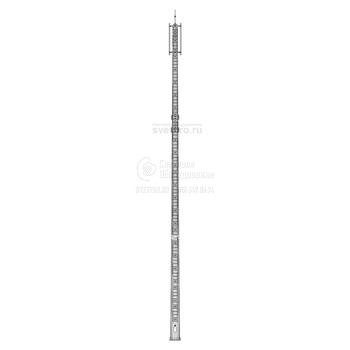

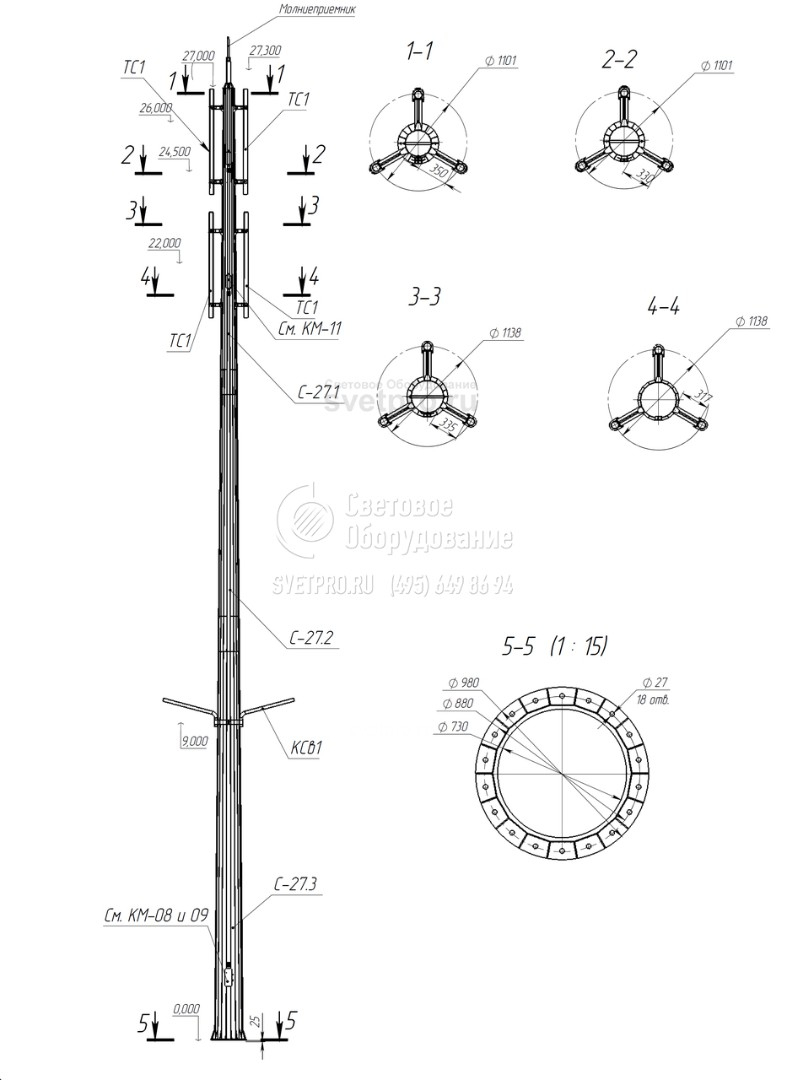

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
| Наименование ВМДН | Высота, м. | Шифр проекта | Год выпуска Проекта | РРЛ | Антенны | Радиомодули | Всего по КМ, кг |
|---|---|---|---|---|---|---|---|
| ВМДН-27 | 27 | СИ.ВМДН-27.1.01.00 | 2018 | 1 | 3 | 9 | 1 647 |
| ВМДН-27 | 27 | СИ.ВМДН-27.1.01.01 | 2018 | 1 | 3 | 9 | 2 115 |
| ВМДН-27 | 27 | СИ.ВМДН-27.1.01.02 | 2018 | 1 | 3 | 9 | 1 664 |
| ВМДН-27 | 27 | СИ.ВМДН-27.1.01.04 | 2018 | 1 | 3 | 9 | 2 218 |
| ВМДН-27 | 27 | СИ.ВМДН-27.1.02.00 | 2018 | 2 | 6 | 12 | 1 994 |
| ВМДН-27 | 27 | СИ.ВМДН-27.2.01.00 | 2018 | 1 | 3 | 9 | 1 753 |
| ВМДН-27 | 27 | СИ.ВМДН-27.2.02.00 | 2018 | 2 | 6 | 12 | 2 465 |
| ВМДН-27 | 27 | СИ.ВМДН-27.2.02.01 | 2018 | 1 | 6 | 18 | 3 423 |
| ВМДН-27 | 27 | СИ.ВМДН-27.3.01.00 | 2018 | 1 | 3 | 9 | 2 147 |
| ВМДН-27 | 27 | СИ.ВМДН-27.3.02.00 | 2018 | 2 | 6 | 12 | 2 651 |
| ВМДН-27 | 27 | СИ.ВМДН-27.4.01.00 | 2018 | 1 | 3 | 9 | 2 570 |
| ВМДН-27 | 27 | СИ.ВМДН-27.4.02.00 | 2018 | 2 | 6 | 12 | 3 172 |
| ВМДН-27 | 27 | СИ.ВМДН-27.1.01.01 | 2019 | 1 | 3 | 9 | 2 138 |
| ВМДН-27 | 27 | СИ.ВМДН-27.1.01.02 | 2019 | 1 | 3 | 9 | 1 693 |
| ВМДН-27 | 27 | СИ.ВМДН-27.1.02.00 | 2019 | 2 | 6 | 12 | 1 918 |
| ВМДН-27 | 27 | СИ.ВМДН-27.3.01.03 | 2019 | 1 | 3 | 9 | 2 253 |
| ВМДН-27 | 27 | СИ.ВМДН-27.4.01.03 | 2019 | 1 | 3 | 9 | 2 723 |
| ВМДН-27 | 27 | СИ.ВМДН-27.2.01.07 | 2019 | 1 | 3 | 9 | 1 716 |
| ВМДН-27 | 27 | СИ.ВМДН-27.5.01.06 | 2019 | 1 | 3 | 15 | 3 433 |
| ВМДН-27 | 27 | СИ.ВМДН-27.3.01.06 | 2019 | 1 | 3 | 15 | 2 593 |
| ВМДН-27 | 27 | СИ.ВМДН-27.4.01.06 | 2019 | 1 | 3 | 15 | 3 136 |
| ВМДН-27 | 27 | СИ.ВМДН-27.1.01.05 | 2019 | 1 | 3 | 4 | 1 685 |
| ВМДН-27 | 27 | СИ.ВМДН-27.1.02.05 | 2019 | 2 | 6 | 12 | 1 953 |
| ВМДН-27 | 27 | СИ.ВМДН-27.3.02.05 | 2019 | 2 | 6 | 12 | 2 611 |
| ВМДН-27 | 27 | СИ.ВМДН-МТС--27.2.03 | 2019 | 1 | 3 | 9 | 2 421 |
| ВМДН-27 | 27 | СИ.ВМДН-27.3.02.00 | 2020 | 2 | 6 | 12 | 2 700 |
| ВМДН-27 | 27 | СИ.ВМДН-27.1.01.05 | 2020 | 1 | 3 | 9 | 2 178 |
| ВМДН-27 | 27 | СИ.ВМДН-27.2.01.07 | 2020 | 1 | 3 | 9 | 1 592 |
| ВМДН-27 | 27 | м-27.3.01.07 | 2020 | 1 | 3 | 9 | 1 961 |
| ВМДН-27 | 27 | СИ.ВМДН-27.1.02-5.3 | 2021 | 2 | 6 | 6 | 1 696 |
| ВМДН-27 | 27 | СИ.ВМДН-27.2.02-5.3 | 2021 | 2 | 6 | 6 | 1 889 |
| ВМДН-27 | 27 | СИ.ВМДН-27.1.03.01 | 2021 | 1 | 9 | 21 | 2 340 |
